UNIVERSIDA AUTONOMA DE CHIHUAHUA FACULTAD DE ODONTOLOGIA IMAGENOLOGIA TERCER SEMESTRE

1. 
Higiene radiológica
Catedrático: Dr. Homero Bautista Arguelles

3. 
Que es la radiación?
 Es una forma de energia, proveniente de fuentes
creadas por el hombre o por causas naturales o ya
sea tambien por algunos materiales radioactivos..

4. 
Radiacion ionizante –
radiacion no ionizante

5. 
radiación

6. 

7. 
Radioactividad
 Es un fenómeno físico, en donde los núcleos de
algunos elementos emiten radiación.
 La energía que se transmite, se debe a una ruptura en
la estructura de los átomos, debido a una excitación
lo que hace que se libere energía

8. 

9. 

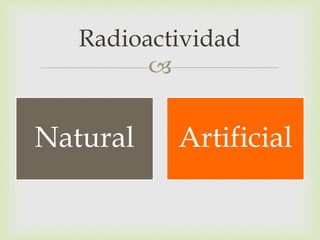

Radioactividad
Natural Artificial

10. 

12. 
Dosis de radiación
absorbida
Medida de la cantidad de energía absorbida
del haz de radiación por masa de tejido
unitaria.
Unidad SI. Gray(Gy) medida en julios/kg

13. 
Dosis Equivalente
Medida que permite tener en cuenta la distinta eficacia
radiobiológica de diferentes tipos de radiación.
Unidad SI: Sievert (Sv)

14. 
Dosis Efectiva
Permite comparar
dosis de diferentes
partes del cuerpo,
convirtiendo todas las
dosis en una dosis
equivalente para todo
el cuerpo.
Unidad SI: Sievert (Sv)

15. 
Dosis efectiva Colectiva
Se usa cuando se considera la dosis efectiva
total para una población.
Unidad SI: hombre-sievert (hombre-sv)

16. 
Tasa de dosis
Es una medida de la dosis por unidad de
tiempo.
Ej: Limite de dosis anual total.
Unidad SI: microsivevert/hora

18. 
En la actualidad existe una gran variedad de
instrumentos que permiten medir las radiaciones
ionizantes: contadores de radiactividad y dosímetros.
Un dosímetro es un instrumento que permite medir la
dosis de radiación ionizante. Existen una gran variedad
de dosímetros. Existen dosímetros personales o de área.

19. 
Dosímetros personales
Se utilizan cuando es necesario medir
la dosis recibida por una persona
determinada..


20. 
Los dosímetros de área
 Se utilizan cuando es necesario conocer las dosis
recibidas en lugares o puestos de trabajo.

21. 
Dosímetro de pluma
Dosímetro de película
Dosímetros digitales

23. 
•Es el conjunto de medidas
establecidas por los organismos
competentes para la utilización
segura de las radiaciones
ionizantes y garantizar la
protección de los individuos y del
medio ambiente, frente a los
posibles riesgos que se deriven de
la exposición a las radiaciones
ionizantes.

24. 
 Clasificados:
 Reciben altos niveles de exposición a radiación en el
trabajo
 No clasificados: (Mayor parte personal dental)
 Reciben bajos niveles de exposición a la radiación
en el trabajo.
Trabajadores con radiación:

25. Limites de dosis anuales, según las
regulaciones de radiociones ionizantes
Límites de dosis
antiguos
Nuevos límites
de dosis
Trabajadores
clasificados
50 mSv 20 mSv
Trabajadores no
clasificados
15 mSv 6mSv
Público en
general
5mSv 1mSv

26. Todo el personal dental debe recibir una dosis anual
considerablemente inferior al limite de 6mSv.
Limitaciones de dosis: Representan el nivel superior de
dosis individual que no debe excederse.
Para la radiografía dental se realizan las siguientes
recomendaciones:
1 mSv
0.3 mSv
Para empleados que trabajan
directamente con la radiografía
(operadores)
Para empleados no
directamente implicados en la
radiografía y para miembros
del público en general.

27. 
 Distancia: Alejarse de la fuente de radiación, puesto que
su intensidad disminuye con esta.
 Blindaje: Poner barreras protectoras entre la fuente
radiactiva y la persona.
 Tiempo: Disminuir la duración de la exposición
radiológica.

28. 
 Dosímetros personales
 Anteojos, mandiles y guantes
plomados
 Hormigón

29. 
Dosis
superiores
a 1mSv por
año
Existe la posibilidad de recibir:
Dosis
superiores
a 6mSv por
año
Riesgo de
recibir una
dosis
superior a
los limites
Riesgo de
recibir en
cortos periodos
de tiempo una
dosis superior a
los limites
Riesgo de
recibir en una
exposición
única, una
dosis superior a
los limites

31. 
 la radiación tiene amplia utilidad
en diversas cosas tanto en lo
cotidiano como en lo clínico
 Los rayos x es una energía muy
poderosa que es capaz de causar
un gran daño al cuerpo humano
 Es importante conocer los riesgos
que causa la radiación sobre el
cuerpo humano para cuidarnos al
momento de utilizarla en la vida
diaria..

32. 

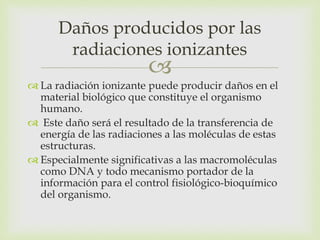

 La radiación ionizante puede producir daños en el
material biológico que constituye el organismo
humano.
 Este daño será el resultado de la transferencia de
energía de las radiaciones a las moléculas de estas
estructuras.
 Especialmente significativas a las macromoléculas
como DNA y todo mecanismo portador de la
información para el control fisiológico-bioquímico
del organismo.
Daños producidos por las
radiaciones ionizantes

33. 
 Los efectos biológicos de los rayos x se dividen en:
 -Efectos somático determinista.
 -Efecto somático Estocásticos
 -Efectos genéticos Estocásticos
un efecto somático significa que afecta al cuerpo
humano.
Clasificación de efectos
biológicos

34. 
DAÑOS AGUDOS INMEDIATOS:
 - Quemaduras de la piel
 - Hemorragias
 - Diarreas
 - Infecciones
EFECTOS TARDIOS:
 - Cáncer
 - Efectos hereditarios
DAÑOS PRODUCIDOS POR LAS
RADIACIONES IONIZANTES

35. 
 Estos son los efectos dañinos para el
cuerpo de una persona que como su
nombre lo dice son DEFINITIVOS y
son producidos por una alta dosis
especifica de radiación por ejemplo
el enrojecimiento de la piel y las
cataratas y estos dependerán de que
tanta radiación recibió el cuerpo de
esa persona.
Efecto somático Determinista.

36. 
 Estos efectos son los que pueden llegar a producirse
pero depende como se dice vulgarmente de la suerte
de cada persona, son aleatorios.
Efectos somáticos
estocásticos.

37. 
 Estos efectos son los que producen una mutación en
el ADN de las personas principalmente en embriones
antes de nacer.
Efectos genéticos
estocásticos.

38. 
 Es sensible a los efectos de
radiación especialmente en el
periodo de organogénesis (2-
9 semanas)
Principales problemas:
 Anomalías congénitas o
muerte asociada a altas dosis
de radiación
 Retraso mental asociado con
bajas dosis de radiación
Efectos en el feto

39. 
Son propios de la radiación ionizante:
 - Naturaleza
 - Su energía
 - Intensidad
 - Composición
FACTORES QUE INFLUYEN EN LOS
EFECTOS BIOLOGICOS

40. 
La radiación afecta de distintas
maneras al cuerpo humano

41. Resumen de los efectos probables de la irradiación total del organismo
Dosis ligera Dosis moderada Dosis semimortal Dosis mortal
0 - 25 rems 50 rems 100 rems 200 rems 400 rems 600 rems
Ningún efecto clínico
detectable.
Ligeros cambios
pasajeros en la
sangre.
Náuseas y fatiga
con posibles
vómitos por
encima de 125
roentgens.
Náuseas y vómitos en las
primeras 24 horas.
Náuseas y vómitos
al cabo de 1-2 horas.
Náuseas y vómitos
al cabo de 1-2
horas.
Probablemente
ningún efecto
diferido.
Ningún otro
efecto
clínicamente
detectable.
Alteraciones
sanguíneas
marcadas con
restablecimiento
diferido.
A continuación un periodo
latente de una semana,
caída del cabello, pérdida
del apetito, debilidad
general y otros síntomas
como irritación de garganta
y diarrea.
Tras un periodo
latente de una
semana, caída del
cabello, pérdida del
apetito y debilidad
general con fiebre.
Corto periodo
latente a partir de
la náusea inicial.
Posibles efectos
diferidos, pero
muy improbables
efectos graves en
un individuo
medio.
Probable
acortamiento
de la vida.
Posible fallecimiento al
cabo de 2-6 semanas de una
pequeña fracción de los
individuos irradiados.
Inflamación grave
de boca y garganta
en la tercera
semana.
Diarrea, vómitos,
inflamación de
boca y garganta
hacia el final de la
primera semana.
Restablecimiento probable
de no existir
complicaciones a causa de
poca salud anterior o
infecciones.
Síntomas tales como
palidez, diarrea,
epíxtasis y rápida
extenuación hacia la
4a. semana.
Fiebre, rápida
extenuación y
fallecimiento
incluso en la 2a.
semana.
Algunas
defunciones a las 2-6
semanas. Mortalidad
probable de 50%.
Finalmente,
fallecimiento
probable de todos los
individuos

42. 
¿Como se produce el daño por
rayos ?
Directamente con macromoléculas
Produce la rotura de los enlaces y las
deforma y pueden provocar
reacciones químicas inapropiadas
Mutación puntual
Descomposición de una molécula de
agua para producir iones y radicales
libres
Pueden formar peróxido de
hidrogeno y radical hidroperóxilo
(tóxicos celulares)

44. 
LEY 9 DE 1979 TITULO III,
ARTICULOS 149 A 154 RADIO
FISICA SANITARIA
Radiaciones no
ionizantes deben de
someterse a
procedimientos de
control
Toda persona que use
equipos de R.I deberá
tener licencia por min
salud
Reglamentara normas
de protección

45. 
DISPOSICIONES FRENTE A LA EX
POSICIONES A RI
Evitar exposiciones que dañen la salud.
Normas de dosis acumulativas de exposición.
Exámenes médicos de control.
Dosimetría
Protección, prevención de riesgos y procedimiento.

46. 

47. 
 http://www.ciencias.unal.edu.co/unciencias/data-
file/wfisicamedica/cristina_legislacion.pdf
 http://rinconeducativo.org/contenidoextra/radiacio/6protecci
n_radiolgica.html
 https://www.google.com.mx/search?q=proteccion+radiologic
a&biw=1366&bih=667&source=lnms&tbm=isch&sa=X&sqi=2&
ved=0ahUKEwjn3uze8IzLAhWnlYMKHf2dBjIQ_AUIBigB#tbm
=isch&q=proteccion+radiologica+en+rayos+x&imgrc=WSVNX
DAbzLvp2M%3A
 http://www.incan.org.mx/revistaincan/elementos/document
osPortada/1294860259.pdf
 http://rinconeducativo.org/contenidoextra/radiacio/4detecci
n_y_medida_de_las_radiaciones_ionizantes.html
