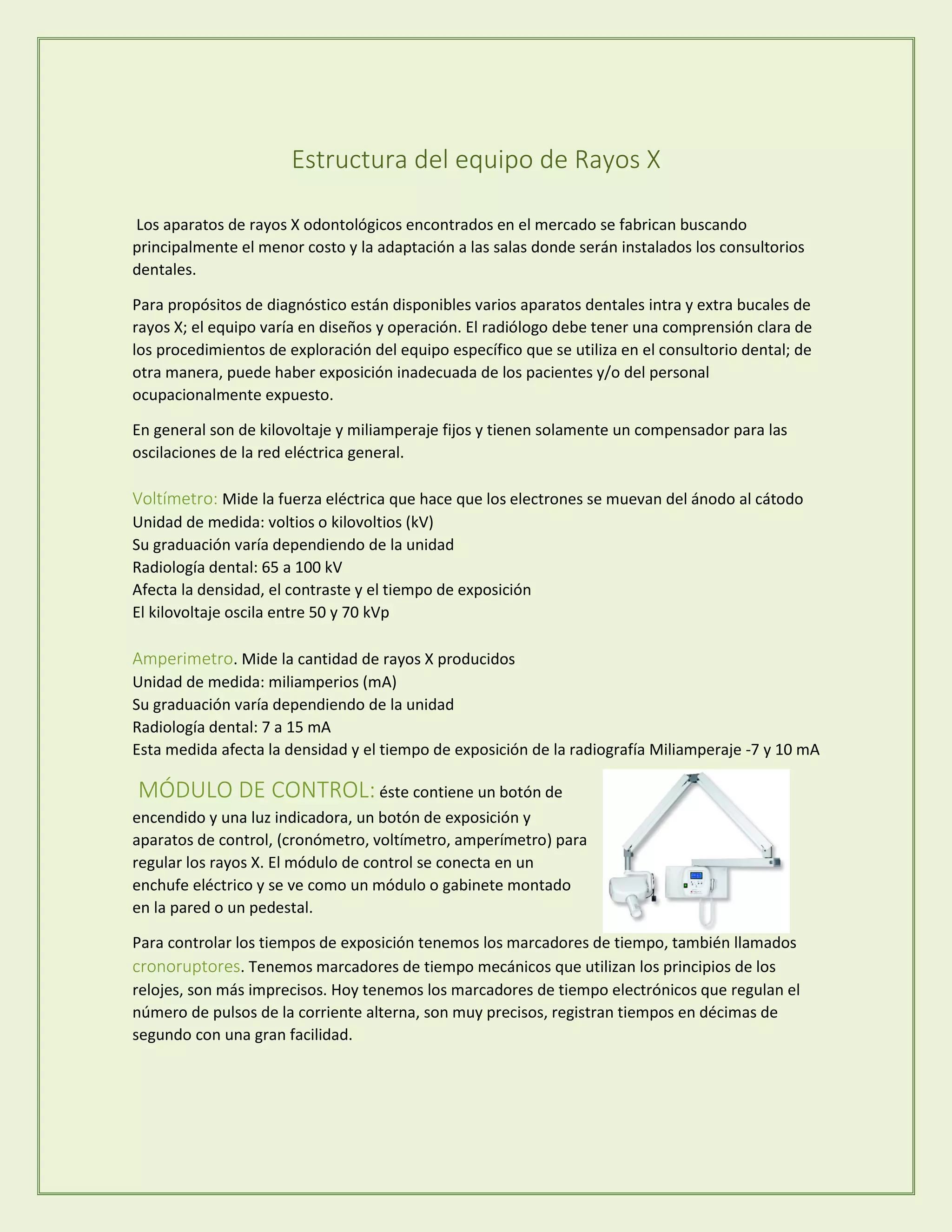

1. Estructura del equipo de Rayos X
Los aparatos de rayos X odontológicos encontrados en el mercado se fabrican buscando
principalmente el menor costo y la adaptación a las salas donde serán instalados los consultorios
dentales.
Para propósitos de diagnóstico están disponibles varios aparatos dentales intra y extra bucales de
rayos X; el equipo varía en diseños y operación. El radiólogo debe tener una comprensión clara de
los procedimientos de exploración del equipo específico que se utiliza en el consultorio dental; de
otra manera, puede haber exposición inadecuada de los pacientes y/o del personal
ocupacionalmente expuesto.
En general son de kilovoltaje y miliamperaje fijos y tienen solamente un compensador para las
oscilaciones de la red eléctrica general.
Voltímetro: Mide la fuerza eléctrica que hace que los electrones se muevan del ánodo al cátodo
Unidad de medida: voltios o kilovoltios (kV)
Su graduación varía dependiendo de la unidad
Radiología dental: 65 a 100 kV
Afecta la densidad, el contraste y el tiempo de exposición
El kilovoltaje oscila entre 50 y 70 kVp
Amperimetro. Mide la cantidad de rayos X producidos
Unidad de medida: miliamperios (mA)
Su graduación varía dependiendo de la unidad
Radiología dental: 7 a 15 mA
Esta medida afecta la densidad y el tiempo de exposición de la radiografía Miliamperaje -7 y 10 mA
MÓDULO DE CONTROL: éste contiene un botón de
encendido y una luz indicadora, un botón de exposición y
aparatos de control, (cronómetro, voltímetro, amperímetro) para
regular los rayos X. El módulo de control se conecta en un
enchufe eléctrico y se ve como un módulo o gabinete montado
en la pared o un pedestal.
Para controlar los tiempos de exposición tenemos los marcadores de tiempo, también llamados
cronoruptores. Tenemos marcadores de tiempo mecánicos que utilizan los principios de los
relojes, son más imprecisos. Hoy tenemos los marcadores de tiempo electrónicos que regulan el
número de pulsos de la corriente alterna, son muy precisos, registran tiempos en décimas de
segundo con una gran facilidad.

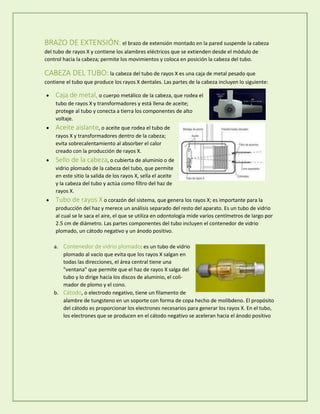

2. BRAZO DE EXTENSIÓN: el brazo de extensión montado en la pared suspende la cabeza
del tubo de rayos X y contiene los alambres eléctricos que se extienden desde el módulo de
control hacia la cabeza; permite los movimientos y coloca en posición la cabeza del tubo.
CABEZA DEL TUBO: la cabeza del tubo de rayos X es una caja de metal pesado que
contiene el tubo que produce los rayos X dentales. Las partes de la cabeza incluyen lo siguiente:
 Caja de metal, o cuerpo metálico de la cabeza, que rodea el
tubo de rayos X y transformadores y está llena de aceite;
protege al tubo y conecta a tierra los componentes de alto
voltaje.
 Aceite aislante, o aceite que rodea el tubo de
rayos X y transformadores dentro de la cabeza;
evita sobrecalentamiento al absorber el calor
creado con la producción de rayos X.
 Sello de la cabeza, o cubierta de aluminio o de
vidrio plomado de la cabeza del tubo, que permite
en este sitio la salida de los rayos X, sella el aceite
y la cabeza del tubo y actúa como filtro del haz de
rayos X.
 Tubo de rayos X o corazón del sistema, que genera los rayos X; es importante para la
producción del haz y merece un análisis separado del resto del aparato. Es un tubo de vidrio
al cual se le saca el aire, el que se utiliza en odontología mide varios centímetros de largo por
2.5 cm de diámetro. Las partes componentes del tubo incluyen el contenedor de vidrio
plomado, un cátodo negativo y un ánodo positivo.
a. Contenedor de vidrio plomado: es un tubo de vidrio
plomado al vacío que evita que los rayos X salgan en
todas las direcciones, el área central tiene una
"ventana" que permite que el haz de rayos X salga del
tubo y lo dirige hacia los discos de aluminio, el coli-
mador de plomo y el cono.
b. Cátodo, o electrodo negativo, tiene un filamento de
alambre de tungsteno en un soporte con forma de copa hecho de molibdeno. El propósito
del cátodo es proporcionar los electrones necesarios para generar los rayos X. En el tubo,
los electrones que se producen en el cátodo negativo se aceleran hacia el ánodo positivo

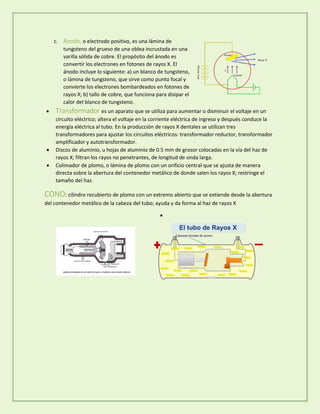

3. c. Ánodo, o electrodo positivo, es una lámina de
tungsteno del grueso de una oblea incrustada en una
varilla sólida de cobre. El propósito del ánodo es
convertir los electrones en fotones de rayos X. El
ánodo incluye lo siguiente: a) un blanco de tungsteno,
o lámina de tungsteno, que sirve como punto focal y
convierte los electrones bombardeados en fotones de
rayos X; b) tallo de cobre, que funciona para disipar el
calor del blanco de tungsteno.
 Transformador es un aparato que se utiliza para aumentar o disminuir el voltaje en un
circuito eléctrico; altera el voltaje en la corriente eléctrica de ingreso y después conduce la
energía eléctrica al tubo. En la producción de rayos X dentales se utilizan tres
transformadores para ajustar los circuitos eléctricos: transformador reductor, transformador
amplificador y autotransformador.
 Discos de aluminio, u hojas de aluminio de 0.5 mm de grosor colocadas en la vía del haz de
rayos X; filtran los rayos no penetrantes, de longitud de onda larga.
 Colimador de plomo, o lámina de plomo con un orificio central que se ajusta de manera
directa sobre la abertura del contenedor metálico de donde salen los rayos X; restringe el
tamaño del haz.
CONO: cilindro recubierto de plomo con un extremo abierto que se extiende desde la abertura
del contenedor metálico de la cabeza del tubo; ayuda y da forma al haz de rayos X

