1. Republica Bolivariana de Venezuela Instituto
Universitario Politécnico Santiago Mariño
Arquitectura 41
Construcción II
DESCRIPCIÓN Y SUS TIPOS
Realizado por:
Gutiérrez Danevis
C.I: 27.090.420

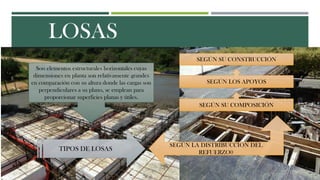

2. LOSAS
Son elementos estructurales horizontales cuyas
dimensiones en planta son relativamente grandes
en comparación con su altura donde las cargas son
perpendiculares a su plano, se emplean para
proporcionar superficies planas y útiles.
TIPOS DE LOSAS
SEGÚN LA DISTRIBUCCIÓN DEL
REFUERZO0
SEGÚN SU COMPOSICIÓN
SEGÚN LOS APOYOS
SEGÚN SU CONSTRUCCIÓN

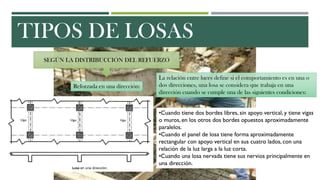

3. TIPOS DE LOSAS
SEGÚN LA DISTRIBUCCIÓN DEL REFUERZO
Reforzada en una dirección:
La relación entre luces define si el comportamiento es en una o
dos direcciones, una losa se considera que trabaja en una
dirección cuando se cumple una de las siguientes condiciones:
•Cuando tiene dos bordes libres, sin apoyo vertical, y tiene vigas
o muros, en los otros dos bordes opuestos aproximadamente
paralelos.
•Cuando el panel de losa tiene forma aproximadamente
rectangular con apoyo vertical en sus cuatro lados, con una
relación de la luz larga a la luz corta.
•Cuando una losa nervada tiene sus nervios principalmente en
una dirección.

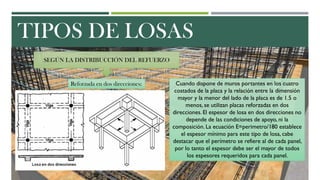

4. TIPOS DE LOSAS
SEGÚN LA DISTRIBUCCIÓN DEL REFUERZO
Reforzada en dos direcciones: Cuando dispone de muros portantes en los cuatro
costados de la placa y la relación entre la dimensión
mayor y la menor del lado de la placa es de 1.5 o
menos, se utilizan placas reforzadas en dos
direcciones. El espesor de losa en dos direcciones no
depende de las condiciones de apoyo, ni la
composición. La ecuación E=perimetro/180 establece
el espesor mínimo para este tipo de losa, cabe
destacar que el perímetro se refiere al de cada panel,
por lo tanto el espesor debe ser el mayor de todos
los espesores requeridos para cada panel.

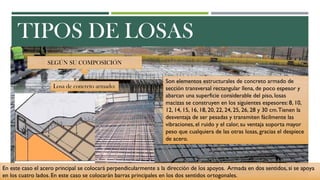

5. TIPOS DE LOSAS
SEGÚN SU COMPOSICIÓN
Losa de concreto armado:
Son elementos estructurales de concreto armado de
sección transversal rectangular llena, de poco espesor y
abarcan una superficie considerable del piso, losas
macizas se construyen en los siguientes espesores: 8, 10,
12, 14, 15, 16, 18, 20, 22, 24, 25, 26, 28 y 30 cm.Tienen la
desventaja de ser pesadas y transmiten fácilmente las
vibraciones, el ruido y el calor, su ventaja soporta mayor
peso que cualquiera de las otras losas, gracias el despiece
de acero.
En este caso el acero principal se colocará perpendicularmente a la dirección de los apoyos. Armada en dos sentidos, si se apoya
en los cuatro lados. En este caso se colocarán barras principales en los dos sentidos ortogonales.

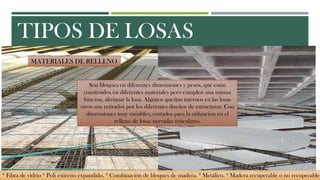

6. TIPOS DE LOSAS
MATERIALES DE RELLENO
Son bloques en diferentes dimensiones y pesos, que están
construidos en diferentes materiales pero cumplen una misma
función, alivianar la losa. Algunos quedan internos en las losas
otros son retirados por los diferentes diseños de estructuras. Con
dimensiones muy variables, cortados para la utilización en el
relleno de losas nervadas reticulares.
º Fibra de vidrio º Poli estireno expandido. º Combinación de bloques de madera. º Metálico. º Madera recuperable o no recuperable

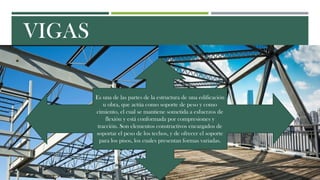

7. VIGAS
Es una de las partes de la estructura de una edificación
u obra, que actúa como soporte de peso y como
cimiento, el cual se mantiene sometida a esfuerzos de
flexión y está conformada por compresiones y
tracción. Son elementos constructivos encargados de
soportar el peso de los techos, y de ofrecer el soporte
para los pisos, los cuales presentan formas variadas.

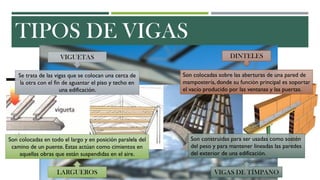

8. TIPOS DE VIGAS
VIGUETAS
Se trata de las vigas que se colocan una cerca de
la otra con el fin de aguantar el piso y techo en
una edificación.
LARGUEROS
Son colocadas en todo el largo y en posición paralela del
camino de un puente. Estas actúan como cimientos en
aquellas obras que están suspendidas en el aire.
DINTELES
VIGAS DE TÍMPANO
Son colocadas sobre las aberturas de una pared de
mampostería, donde su función principal es soportar
el vacío producido por las ventanas y las puertas.
Son construidas para ser usadas como sostén
del peso y para mantener lineadas las paredes
del exterior de una edificación.

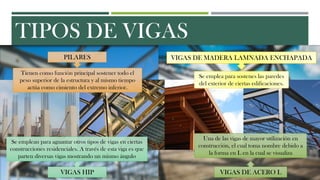

9. TIPOS DE VIGAS
PILARES
Tienen como función principal sostener todo el
peso superior de la estructura y al mismo tiempo
actúa como cimiento del extremo inferior.
VIGAS HIP
Se emplean para aguantar otros tipos de vigas en ciertas
construcciones residenciales. A través de esta viga es que
parten diversas vigas mostrando un mismo ángulo
VIGAS DE MADERA LAMNADA ENCHAPADA
VIGAS DE ACERO L
Se emplea para sostenes las paredes
del exterior de ciertas edificaciones.
Una de las vigas de mayor utilización en
construcción, el cual toma nombre debido a
la forma en L en la cual se visualiza

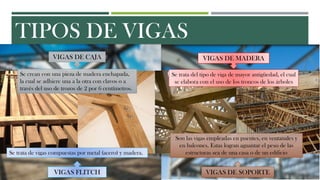

10. TIPOS DE VIGAS
VIGAS DE MADERA
VIGAS FLITCH
VIGAS DE CAJA
VIGAS DE SOPORTE
Se trata de vigas compuestas por metal (acero) y madera.
Se crean con una pieza de madera enchapada,
la cual se adhiere una a la otra con clavos o a
través del uso de trozos de 2 por 6 centímetros.
Son las vigas empleadas en puentes, en ventanales y
en balcones. Estas logran aguantar el peso de las
estructuras sea de una casa o de un edificio
Se trata del tipo de viga de mayor antigüedad, el cual
se elabora con el uso de los troncos de los árboles
