Este documento proporciona información sobre losas. Define las losas como elementos rígidos que separan pisos, construidos monolíticamente o en vigas sucesivas. Explica que las losas tienen funciones arquitectónicas y estructurales como separar espacios verticales y sostener cargas. Además, clasifica las losas según su densidad, dirección de carga, materiales y proceso de construcción con concreto reforzado.

1. UNIVERSIDAD
ALBERT EINSTEIN
GRUPO 4
Arq. Guadalupe Viale de Salazar
-CINDY POLANCO ……………….PP-08001
-MARGARITA BELTRAN ……BC-09001
Fundamentos Estructurales
Septiembre , 2012

2. losa

3. LOSA
Losas son los elementos rígidos que separan
un piso de otro, construidos
monolíticamente o en forma de vigas
sucesivas apoyadas sobre los muros
estructurales. . Las cargas que actúan sobre las
losas son esencialmente perpendiculares al
plano principal de las mismas, por lo que su
comportamiento está dominado por la flexión.

4. FUNCION Y FORMA
Función arquitectónica:
Separa unos espacios verticales formando los diferentes pisos de una
construcción; para que esta función se cumpla de una manera
adecuada, la losa debe garantizar el aislamiento del ruido, del calor y
de visión directa, es decir, que no deje ver las cosas de un lado a otro.
Función estructural:
Las losas o placas deben ser capaces de sostener las cargas de servicio
como el mobiliario y las personas, lo mismo que su propio peso y el de
los acabados como pisos .
Además forman un diafragma rígido intermedio, para atender la
función sísmica del conjunto.

5. CLASIFICACIÓN
• Las losas o placas de entrepiso se pueden clasificar así:

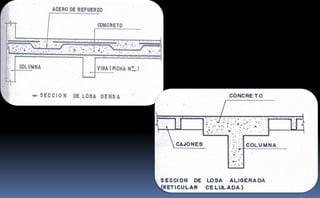

• - Losas Densas:
Armada en una o dos direcciones, planas.
Aquella losa cuyo volumen total lo conforman el concreto y acero de refuerzo,
sin ninguna cavidad que aligere su peso propio o carga muerta.
• - Losas Aligeradas:
• Las losas aligeradas son aquellas que forman vacíos en un patrón rectilíneo
que aligera la carga muerta debido al peso propio. Estas losas son más
eficientes que las losas macizas ya que permiten tener espesores mayores sin
aumentar el volumen de concreto con respecto a una losa maciza

7. SEGÚN LA DIRECCIÓN DE CARGA
Losas Unidireccionales: Son aquellas en que la carga se transmite en una
dirección hacia los muros portantes; son generalmente losas rectangulares
en las que un lado mide por lo menos 1.5 veces más que el otro. Es la más
corriente de las placas que se realizan en nuestro medio.
Losa unidireccional apoyada en el
muro

8. Losas unidireccionales apoyadas sobre
vigas

9. Losa o Placa Bidireccionales:
Cuando se dispone de muros portantes en los cuatro costados de la placa y
la relación entre la dimensión mayor y la menor del lado de la placa es de
1.5 o menos, se utilizan placas reforzadas en dos direcciones.
Losa bidireccional
apoyada en 4 vigas

10. SEGÚN EL TIPO DE MATERIAL ESTRUCTURAL:
Losas o placas en concreto (hormigón) reforzado.
Losas o placas en concreto (hormigón) pretensado.
Losa o placas apoyada en madera.
Losa o placa en lámina de acero.

11. SEGÚN EL TIPO DE MATERIAL ESTRUCTURAL :
Losas o placas en concreto (hormigón) reforzado: Son las más
comunes que se construyen y utilizan como refuerzo barras de acero
corrugado o mallas metálicas de acero.

12. Losas o placas en concreto
(hormigón)
Son las que utilizan cables traccionados y anclados, que le
transmiten a la placa compresión. Este tipo de losa es de poca
ocurrencia en nuestro medio y sólo lo utilizan las grandes
empresas constructoras que tienen equipos con los cuales
tensionan los cables.

14. Losa o placas apoyada en madera:
Son las realizadas sobre un entarimado de madera,
complementadas en la parte superior por un
diafragma en concreto reforzado.

15. Losa o placa en lámina de acero.
Son las que se funden sobre
una lámina de acero delgada y
que configura
simultáneamente la formaleta
y el refuerzo inferior del
concreto que se funde encima
de ella. Tiene un uso creciente
en el medio constructivo
nacional

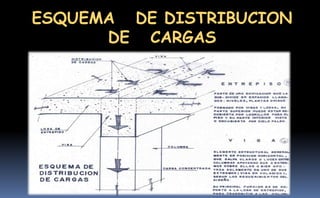

16. ESQUEMA DE DISTRIBUCION
DE CARGAS

37. PROCESO DE CONSTRUCCION DE UNA LOSA DE
CONCRETO REFORZADO
PRIMER PASO: CIMBRADO

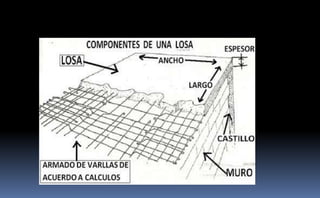

42. ELEMENTOS DEL ARMADO DE UNA LOSA: COLUMPIOS, BASTONES Y
VARILLAS RECTAS
En el armado de una losa necesitamos de columpios, bastones y varillas rectas y
claro el alambre recocido del numero 18 para amarrar los cruces.

43. PASOS PARA HACER EL ARMADO DE UNA LOSA:
YA QUE ESTE TODO EN SU LUGAR
Y BIEN AMARRADOS LOS CRUCES
SE MIRARA DE ESTA FORMA
