La radiografía computarizada utiliza placas de imagen en lugar de película que almacenan la imagen latente y son escaneadas por un haz láser para crear una imagen digital. La radiografía digital directa usa sensores electrónicos en lugar de placas. Ambos métodos permiten mejorar la calidad de imagen y reducir la dosis de radiación en comparación con la radiografía de película tradicional.

1. IMAGEN DIGITAL

2. La radiografía computarizada (CR) utiliza una placa de imagen en lugar de la película. Las placas de imagen contienen fósforo de almacenamiento fotoestimulable.

3. NOMENCLATURA ESTANDAR RADIOLOGIA COMPUTARIZADA (CR) RADIOLOGIA DIGITAL POR ESCANEOS DE HAZ RADIOLOGIA DIGITAL DIRECTA (DR) RADIOLOGIA DIGITAL (DR)

4. Cuando la placa de imagen es escaneada con un haz láser en el digitalizador, la información de la imagen latente es enviada como luz visible. Esta luz es capturada y convertida en una secuencia digital para calcular la imagen digital.

6. La radiografía computarizada escanea la placa por medio de un haz láser. La energía del láser libera los electrones atrapados, causando que la luz visible sea emitida. Esta luz es capturada y convertida en un bit de corriente digital que codifica la imagen digital.

7. En la radiografía digital el valor del píxel determina el brillo. El valor es relativo y define el contraste de la imagen. El tamaño de la matriz de la imagen esta determinado por las características de la imagen y por la capacidad de la PC.

9. Beneficios de la radiografía computarizada Menos Repetición de tomas El almacenaje de fósforo en la placa de imagen digital tiene un rango de imagen extremadamente amplio. Esto proporciona alta tolerancia para diversas condiciones de exposición y mayor libertad en la selección de dosis de exposición. Como una consecuencia, la necesidad de hacer nuevas tomas se reduce drásticamente.

10. Reducción de dosis La amplia latitud de exposición de las placas de imagen digital permite en muchos casos, la visualización de toda la información de diagnóstico con solo una exposición. De esta forma, el uso de placas de imagen digital da como resultado una reducción substancial en las dosis de carga.

11. Tiempo de servicio prolongado Las placas de imagen están protegidas por un recubrimiento EBC (Curada por Haz de Electrones), una tecnología para endurecer una capara de laca y prepolimeros, y transformarla en un polímero de alta densidad en la parte superior de la capa de fósforo. Esto da lugar a placas con protección superior al desgaste mecánico e inmunidad extensa a soluciones químicas de limpieza. Durabilidad superior de las placas de imagen digital.

12. Alta nitidez de imagen La composición química de las placas de imagen, con fósforo de almacenamiento, asegura un desempeño óptimo. El material tiene alta eficiencia de absorción, excelente homogeneidad y tiempo corto de respuesta para asegurar alta nitidez y la tecnología de recubrimiento superior EBC proporciona superficies de placa lisas dando como resultado reducción de ruido por granularidad.

13. LAS TECNICAS SE APLICAN A: TOMOGRAFIA COMPUTARIZADA MEDICINA NUCLEAR IMAGEN POR RESONANCIA MAGNETICA RADIOLOGIA DIGITAL (DR) FLUROSCOPIA DIGITAL (DF)

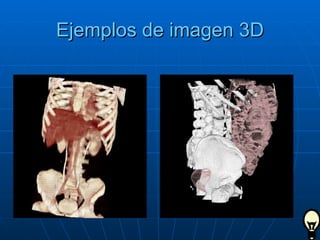

14. Ejemplos de imagen 3D

17. RADIOLOGIA DIGITAL DIRECTA La radiografía digital directa a diferencia de la radiografía digitalizada, utiliza sensores electrónicos sensibles a los rayos-x que son colocados de manera similar a la película común. El sensor electrónico va conectado a una computadora, creando una imagen radiológica que será visualizada inmediatamente en el monitor

19. RADIOGRAFIA DIGITAL INDIRECTA Al ser posible manipular las imágenes digitales se logra optimizar la calidad de dichas imágenes en términos de contraste y densidad, con la posibilidad de mejorar la calidad de los detalles y el diagnostico.

20. RADIOGRAFIA POR SUSTRACCION DIGITAL Requiere dos imágenes idénticas. La imagen sustraída es el resultado de estas dos y representa sus diferentes densidades. Tiene tal sensibilidad que puede detectar cambios de 0.12 mm, pues registrar diferencias mínimas dependiendo el grado de igualdad de las dos imágenes, la geometría de proyección y el endurecimiento del haz de rayos X ocasionado por los tejidos que atraviesan dichos rayos.
