Este documento describe la estructura y funcionamiento de los aparatos de rayos X. Explica que estos constan de una estructura de soporte externa e interna que incluye un cátodo, ánodo y motor de inducción. También describe que los rayos X se producen mediante radiación característica o de frenado y cómo interactúan con pantallas intensificadoras y películas radiográficas para formar una imagen latente. Finalmente, analiza ventajas y desventajas de la calidad de imagen de rayos X.

1. Arturo Godoy Cáceres
Mery Valderrama Molina

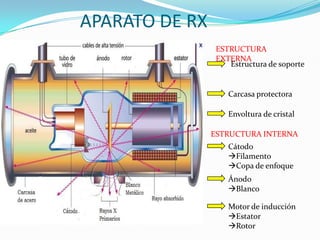

2. APARATO DE RX
ESTRUCTURA
EXTERNA
Estructura de soporte
Carcasa protectora
Envoltura de cristal
ESTRUCTURA INTERNA
Cátodo
Filamento
Copa de enfoque
Ánodo
Blanco
Motor de inducción
Estator
Rotor

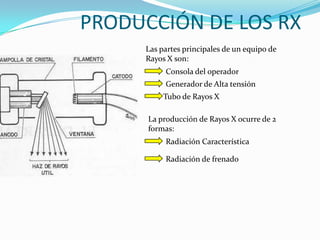

3. PRODUCCIÓN DE LOS RX
Las partes principales de un equipo de
Rayos X son:
Consola del operador
Generador de Alta tensión
Tubo de Rayos X
La producción de Rayos X ocurre de 2
formas:
Radiación Característica
Radiación de frenado

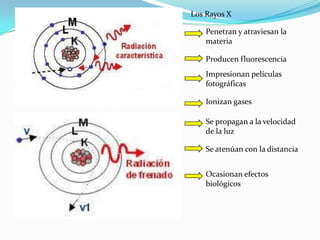

4. Los Rayos X
Penetran y atraviesan la
materia
Producen fluorescencia
Impresionan películas
fotográficas
Ionizan gases
Se propagan a la velocidad
de la luz
Se atenúan con la distancia
Ocasionan efectos
biológicos

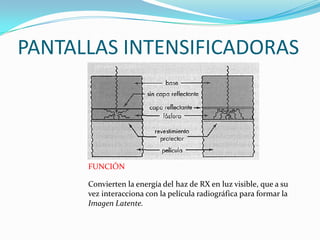

5. PANTALLAS INTENSIFICADORAS
FUNCIÓN
Convierten la energía del haz de RX en luz visible, que a su
vez interacciona con la película radiográfica para formar la
Imagen Latente.

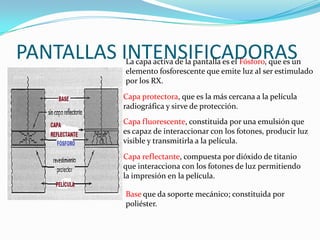

6. PANTALLAS INTENSIFICADORAS
La capa activa de la pantalla es el Fósforo, que es un
elemento fosforescente que emite luz al ser estimulado
por los RX.
Capa protectora, que es la más cercana a la película
radiográfica y sirve de protección.
Capa fluorescente, constituida por una emulsión que
es capaz de interaccionar con los fotones, producir luz
visible y transmitirla a la película.
Capa reflectante, compuesta por dióxido de titanio
que interacciona con los fotones de luz permitiendo
la impresión en la película.
Base que da soporte mecánico; constituida por
poliéster.

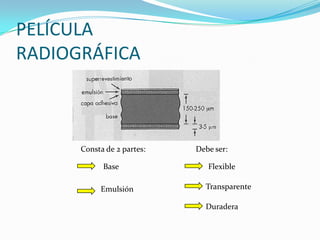

7. PELÍCULA
RADIOGRÁFICA
Consta de 2 partes: Debe ser:
Base Flexible
Emulsión Transparente
Duradera

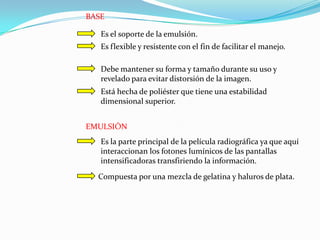

8. BASE
Es el soporte de la emulsión.
Es flexible y resistente con el fin de facilitar el manejo.
Debe mantener su forma y tamaño durante su uso y
revelado para evitar distorsión de la imagen.
Está hecha de poliéster que tiene una estabilidad
dimensional superior.
EMULSIÓN
Es la parte principal de la película radiográfica ya que aquí
interaccionan los fotones lumínicos de las pantallas
intensificadoras transfiriendo la información.
Compuesta por una mezcla de gelatina y haluros de plata.

9. La Gelatina es transparente por lo que transmite luz y
posee porosidad para permitir la penetración de
compuestos químicos en el revelado.
Los Haluros de Plata son el
ingrediente activo de la emulsión.
Tienen un alto Z
Son planos y trigonales
La disposición de los átomos
dentro de los cristales es cúbica.
Los cristales se obtienen disolviendo plata en ácido nítrico
para formar nitrato y bromuro de plata.
AgNO3 + KBr  AgBr + KNO3

10. FORMACIÓN DE LA IMAGEN
La radiación remanente llega a la película radiográfica
deposita energía en la emulsión (principalmente por
interacción fotoeléctrica) que reacciona con los átomos de
haluros de plata.
Esta energía deposita un patrón representativo de la parte
anatómica que se esta radiografiando.
Posterior a esta exposición, no se ve nada, pero existe una
imagen latente.
Imagen latente: Corresponde al cambio invisible que se ha
inducido en los cristales de los haluros de plata, donde
mediante procesos químicos adecuados se transforma en
una imagen manifiesta.

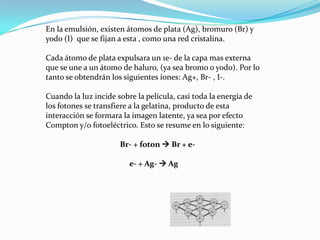

11. En la emulsión, existen átomos de plata (Ag), bromuro (Br) y
yodo (I) que se fijan a esta , como una red cristalina.
Cada átomo de plata expulsara un 1e- de la capa mas externa
que se une a un átomo de haluro, (ya sea bromo o yodo). Por lo
tanto se obtendrán los siguientes iones: Ag+, Br- , I-.
Cuando la luz incide sobre la película, casi toda la energía de
los fotones se transfiere a la gelatina, producto de esta
interacción se formara la imagen latente, ya sea por efecto
Compton y/o fotoeléctrico. Esto se resume en lo siguiente:
Br- + foton  Br + e-
e- + Ag-  Ag

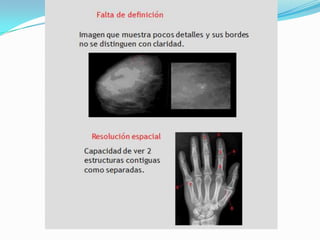

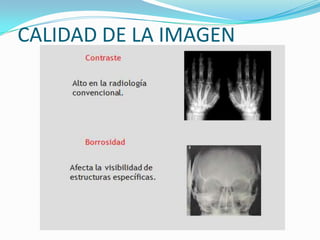

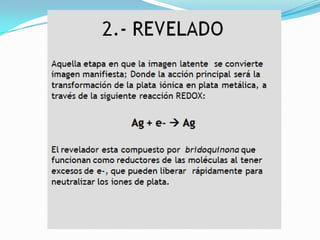

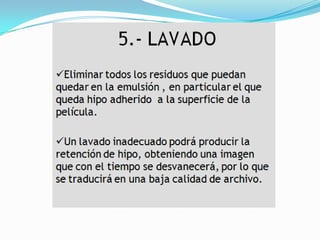

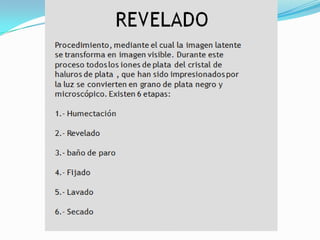

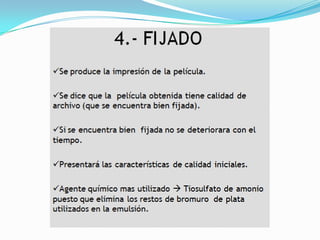

19. CALIDAD DE LA IMAGEN

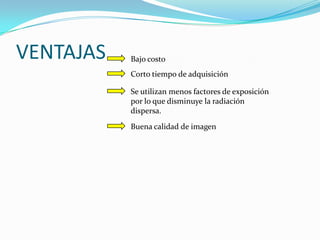

22. VENTAJAS Bajo costo
Corto tiempo de adquisición
Se utilizan menos factores de exposición
por lo que disminuye la radiación
dispersa.
Buena calidad de imagen

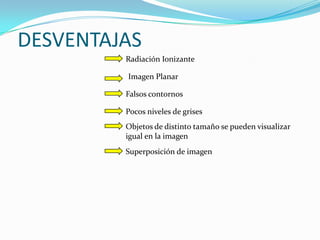

23. DESVENTAJAS
Radiación Ionizante
Imagen Planar
Falsos contornos
Pocos niveles de grises
Objetos de distinto tamaño se pueden visualizar
igual en la imagen
Superposición de imagen
