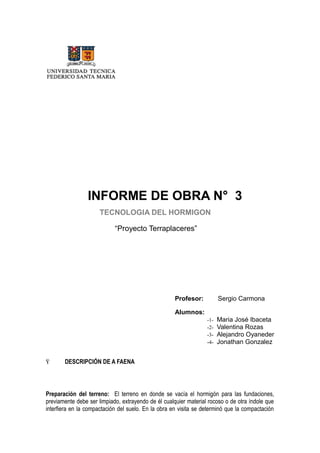

1. INFORME DE OBRA N° 3
TECNOLOGIA DEL HORMIGON
“Proyecto Terraplaceres”
Profesor: Sergio Carmona
Alumnos:
-1- Maria José Ibaceta
-2- Valentina Rozas
-3- Alejandro Oyaneder
-4- Jonathan Gonzalez
Ÿ DESCRIPCIÓN DE A FAENA

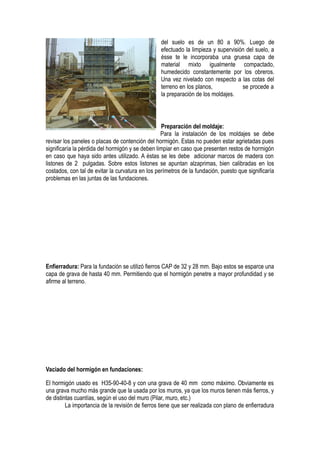

Preparación del terreno: El terreno en donde se vacía el hormigón para las fundaciones,
previamente debe ser limpiado, extrayendo de él cualquier material rocoso o de otra índole que
interfiera en la compactación del suelo. En la obra en visita se determinó que la compactación

2. del suelo es de un 80 a 90%. Luego de
efectuado la limpieza y supervisión del suelo, a
ésse te le incorporaba una gruesa capa de
material mixto igualmente compactado,
humedecido constantemente por los obreros.
Una vez nivelado con respecto a las cotas del
terreno en los planos, se procede a
la preparación de los moldajes.
Preparación del moldaje:
Para la instalación de los moldajes se debe
revisar los paneles o placas de contención del hormigón. Estas no pueden estar agrietadas pues
significaría la pérdida del hormigón y se deben limpiar en caso que presenten restos de hormigón
en caso que haya sido antes utilizado. A éstas se les debe adicionar marcos de madera con
listones de 2 pulgadas. Sobre estos listones se apuntan alzaprimas, bien calibradas en los
costados, con tal de evitar la curvatura en los perímetros de la fundación, puesto que significaría
problemas en las juntas de las fundaciones.
Enfierradura: Para la fundación se utilizó fierros CAP de 32 y 28 mm. Bajo estos se esparce una
capa de grava de hasta 40 mm. Permitiendo que el hormigón penetre a mayor profundidad y se
afirme al terreno.
Vaciado del hormigón en fundaciones:
El hormigón usado es H35-90-40-8 y con una grava de 40 mm como máximo. Obviamente es
una grava mucho más grande que la usada por los muros, ya que los muros tienen más fierros, y
de distintas cuantías, según el uso del muro (Pilar, muro, etc.)

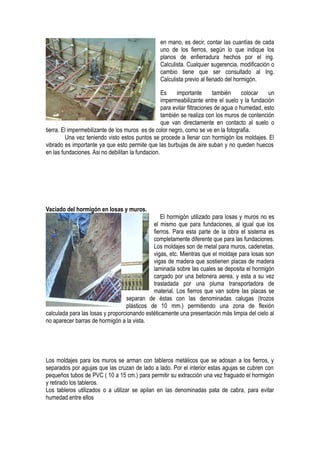

La importancia de la revisión de fierros tiene que ser realizada con plano de enfierradura

3. en mano, es decir, contar las cuantías de cada
uno de los fierros, según lo que indique los
planos de enfierradura hechos por el ing.
Calculista. Cualquier sugerencia, modificación o
cambio tiene que ser consultado al Ing.
Calculista previo al llenado del hormigón.
Es importante también colocar un
impermeabilizante entre el suelo y la fundación
para evitar filtraciones de agua o humedad, esto
también se realiza con los muros de contención
que van directamente en contacto al suelo o
tierra. El impermebilizante de los muros es de color negro, como se ve en la fotografia.
Una vez teniendo visto estos puntos se procede a llenar con hormigón los moldajes. El
vibrado es importante ya que esto permite que las burbujas de aire suban y no queden huecos
en las fundaciones. Asi no debilitan la fundacion.
Vaciado del hormigón en losas y muros.
El hormigón utilizado para losas y muros no es
el mismo que para fundaciones, al igual que los
fierros. Para esta parte de la obra el sistema es
completamente diferente que para las fundaciones.
Los moldajes son de metal para muros, cadenetas,
vigas, etc. Mientras que el moldaje para losas son
vigas de madera que sostienen placas de madera
laminada sobre las cuales se deposita el hormigón
cargado por una betonera aerea, y esta a su vez
trasladada por una pluma transportadora de
material. Los fierros que van sobre las placas se
separan de éstas con las denominadas calugas (trozos
plásticos de 10 mm.) permitiendo una zona de flexión
calculada para las losas y proporcionando estéticamente una presentación más limpia del cielo al
no aparecer barras de hormigón a la vista.
Los moldajes para los muros se arman con tableros metálicos que se adosan a los fierros, y
separados por agujas que las cruzan de lado a lado. Por el interior estas agujas se cubren con
pequeños tubos de PVC ( 10 a 15 cm.) para permitir su extracción una vez fraguado el hormigón
y retirado los tableros.
Los tableros utilizados o a utilizar se apilan en las denominadas pata de cabra, para evitar
humedad entre ellos

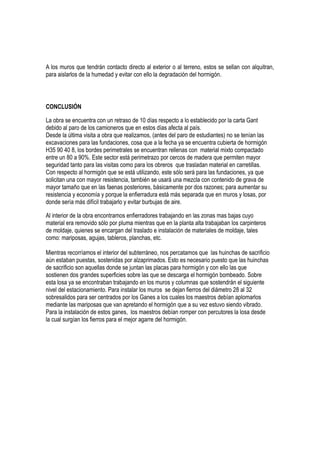

4. A los muros que tendrán contacto directo al exterior o al terreno, estos se sellan con alquitran,
para aislarlos de la humedad y evitar con ello la degradación del hormigón.
CONCLUSIÓN
La obra se encuentra con un retraso de 10 días respecto a lo establecido por la carta Gant
debido al paro de los camioneros que en estos días afecta al país.
Desde la última visita a obra que realizamos, (antes del paro de estudiantes) no se tenían las
excavaciones para las fundaciones, cosa que a la fecha ya se encuentra cubierta de hormigón
H35 90 40 8, los bordes perimetrales se encuentran rellenas con material mixto compactado
entre un 80 a 90%. Este sector está perimetrazo por cercos de madera que permiten mayor
seguridad tanto para las visitas como para los obreros que trasladan material en carretillas.
Con respecto al hormigón que se está utilizando, este sólo será para las fundaciones, ya que
solicitan una con mayor resistencia, también se usará una mezcla con contenido de grava de
mayor tamaño que en las faenas posteriores, básicamente por dos razones; para aumentar su
resistencia y economía y porque la enfierradura está más separada que en muros y losas, por
donde sería más difícil trabajarlo y evitar burbujas de aire.
Al interior de la obra encontramos enfierradores trabajando en las zonas mas bajas cuyo
material era removido sólo por pluma mientras que en la planta alta trabajaban los carpinteros
de moldaje, quienes se encargan del traslado e instalación de materiales de moldaje, tales
como: mariposas, agujas, tableros, planchas, etc.
Mientras recorríamos el interior del subterráneo, nos percatamos que las huinchas de sacrificio
aún estaban puestas, sostenidas por alzaprimados. Esto es necesario puesto que las huinchas
de sacrificio son aquellas donde se juntan las placas para hormigón y con ello las que
sostienen dos grandes superficies sobre las que se descarga el hormigón bombeado. Sobre
esta losa ya se encontraban trabajando en los muros y columnas que sostendrán el siguiente
nivel del estacionamiento. Para instalar los muros se dejan fierros del diámetro 28 al 32
sobresalidos para ser centrados por los Ganes a los cuales los maestros debían aplomarlos
mediante las mariposas que van apretando el hormigón que a su vez estuvo siendo vibrado.
Para la instalación de estos ganes, los maestros debían romper con percutores la losa desde
la cual surgían los fierros para el mejor agarre del hormigón.

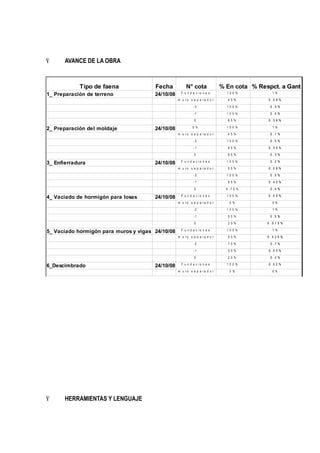

5. Ÿ AVANCE DE LA OBRA
Tipo de faena Fecha N° cota % En cota % Respct. a Gant% Respct. a Gant
1_ Preparación de terreno 24/10/08 F u n d a c i o n e s 1 0 0 % 1 %
m u r o s e p a r a d o r 4 5 % 0 . 0 8 %0 . 0 8 %
- 2 1 0 0 % 0 . 5 %0 . 5 %
- 1 1 0 0 % 0 . 5 %0 . 5 %
0 8 5 % 0 . 3 8 %0 . 3 8 %
2_ Preparación del moldaje 24/10/08 0 % 1 0 0 % 1 %
m u r o s e p a r a d o r 4 5 % 0 . 1 %0 . 1 %
- 2 1 0 0 % 0 . 5 %0 . 5 %
- 1 8 5 % 0 . 3 5 %0 . 3 5 %
0 6 5 % 0 . 3 %0 . 3 %
3_ Enfierradura 24/10/08 F u n d a c i o n e s 1 0 0 % 0 . 2 %0 . 2 %
m u r o s e p a r a d o r 5 5 % 0 . 0 8 %0 . 0 8 %
- 2 1 0 0 % 0 . 5 %0 . 5 %
- 1 9 5 % 0 . 4 5 %0 . 4 5 %
0 0 . 7 5 % 0 . 4 %0 . 4 %
4_ Vaciado de hormigón para losas 24/10/08 F u n d a c i o n e s 1 0 0 % 0 . 0 5 %0 . 0 5 %
m u r o s e p a r a d o r 0 % 0 %
- 2 1 0 0 % 1 %
- 1 5 5 % 0 . 5 %0 . 5 %
0 2 0 % 0 . 0 1 5 %0 . 0 1 5 %
5_ Vaciado hormigón para muros y vigas 24/10/08 F u n d a c i o n e s 1 0 0 % 1 %
m u r o s e p a r a d o r 5 0 % 0 . 0 2 5 %0 . 0 2 5 %
- 2 7 0 % 0 . 7 %0 . 7 %
- 1 5 5 % 0 . 5 5 %0 . 5 5 %
0 2 0 % 0 . 2 %0 . 2 %
6_Descimbrado 24/10/08 F u n d a c i o n e s 1 0 0 % 0 . 0 2 %0 . 0 2 %
m u r o s e p a r a d o r 0 % 0 %
Ÿ HERRAMIENTAS Y LENGUAJE

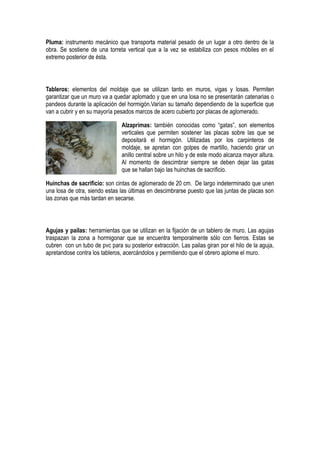

6. Pluma: instrumento mecánico que transporta material pesado de un lugar a otro dentro de la
obra. Se sostiene de una torreta vertical que a la vez se estabiliza con pesos móbiles en el
extremo posterior de ésta.
Tableros: elementos del moldaje que se utilizan tanto en muros, vigas y losas. Permiten
garantizar que un muro va a quedar aplomado y que en una losa no se presentarán catenarias o
pandeos durante la aplicación del hormigón.Varían su tamaño dependiendo de la superficie que
van a cubrir y en su mayoría pesados marcos de acero cubierto por placas de aglomerado.
Alzaprimas: también conocidas como “gatas”, son elementos
verticales que permiten sostener las placas sobre las que se
depositará el hormigón. Utilizadas por los carpinteros de
moldaje, se apretan con golpes de martillo, haciendo girar un
anillo central sobre un hilo y de este modo alcanza mayor altura.
Al momento de descimbrar siempre se deben dejar las gatas
que se hallan bajo las huinchas de sacrificio.
Huinchas de sacrificio: son cintas de aglomerado de 20 cm. De largo indeterminado que unen
una losa de otra, siendo estas las últimas en descimbrarse puesto que las juntas de placas son
las zonas que más tardan en secarse.
Agujas y pailas: herramientas que se utilizan en la fijación de un tablero de muro. Las agujas
traspazan la zona a hormigonar que se encuentra temporalmente sólo con fierros. Estas se
cubren con un tubo de pvc para su posterior extracción. Las pailas giran por el hilo de la aguja,
apretandose contra los tableros, acercándolos y permitiendo que el obrero aplome el muro.

7. Pluma: instrumento mecánico que transporta material pesado de un lugar a otro dentro de la
obra. Se sostiene de una torreta vertical que a la vez se estabiliza con pesos móbiles en el
extremo posterior de ésta.
Tableros: elementos del moldaje que se utilizan tanto en muros, vigas y losas. Permiten
garantizar que un muro va a quedar aplomado y que en una losa no se presentarán catenarias o
pandeos durante la aplicación del hormigón.Varían su tamaño dependiendo de la superficie que
van a cubrir y en su mayoría pesados marcos de acero cubierto por placas de aglomerado.
Alzaprimas: también conocidas como “gatas”, son elementos
verticales que permiten sostener las placas sobre las que se
depositará el hormigón. Utilizadas por los carpinteros de
moldaje, se apretan con golpes de martillo, haciendo girar un
anillo central sobre un hilo y de este modo alcanza mayor altura.
Al momento de descimbrar siempre se deben dejar las gatas
que se hallan bajo las huinchas de sacrificio.
Huinchas de sacrificio: son cintas de aglomerado de 20 cm. De largo indeterminado que unen
una losa de otra, siendo estas las últimas en descimbrarse puesto que las juntas de placas son
las zonas que más tardan en secarse.
Agujas y pailas: herramientas que se utilizan en la fijación de un tablero de muro. Las agujas
traspazan la zona a hormigonar que se encuentra temporalmente sólo con fierros. Estas se
cubren con un tubo de pvc para su posterior extracción. Las pailas giran por el hilo de la aguja,
apretandose contra los tableros, acercándolos y permitiendo que el obrero aplome el muro.
