INFORME TÉCNICO DE GEORREFERENCIACION POR POSICIONAMIENTO
GEODÉSICO ESTÁTICO RELATIVO CON RECEPTORES DE SISTEMA
SATELITAL DE NAVEGACION GLOBAL (GNSS)
PROYECTO: “CREACIÓN DE SERVICIO DE AGUA PARA RIEGO EN LA
LOCALIDAD DE RIPÁN, DISTRITO DE JIVIA- PROVINCIA LAURICOCHA
REGIÓN HUÁNUCO”
SERVICIO DE ESTABLEC IMIENTO DE PUNTOS DE
CONTROL TERRESTRE (PUNTOS GEODESICOS DE APOYO
PFCH), DE APOYO PARA LEVANTAMIENTO TOPOGRAFICO
A DETALLE
SERVICIO DE ESTABLECIMIENTO DE PUNTOS DE CONTROL
TERRESTRE (PUNTOS GEODESICOS DE ORDEN C), DE APOYO
PARA LEVANTAMIENTO TOPOGRAFICO A DETALLE

1
CORPORACIONJOHELIF E.I.R.L
DEPARTAMENTO DE TOPOGRAFIA Y GEODECIA
levantamientos geodésicos, fotogramétricos y topográficos en general, alquiler de
equipos topográficos
INGENIERIADEVANGUARDIAA SUSERVICIO
1
JR. VISTA ALEGRE MZ. B LT.03-LLICUA
AMARILIS – HUANUCO – HUANUCO
cel. 981520574
barrios19932016@gmail.com
GEORREFERENCIACION POR POSICIONAMIENTO GEODÉSICO
ESTATICO RELATIVO CON RECEPTORES DE SISTEMA SATELITAL DE
NAVEGACION GLOBAL (GNSS)
NOMBRE DEL SOLICITANTE:
MUNICIPALIDAD DISTRITAL DE JIVIA
PARA EL PROYECTO:
“CREACIÓN DE SERVICIO DE AGUA PARA RIEGO EN LA LOCALIDAD DE
RIPÁN, DISTRITO DE JIVIA- PROVINCIA LAURICOCHA REGIÓN
HUÁNUCO”
ELABORADO POR:
CORPORACION JOHELIF
Ing. TITO JAIME BARRIOS SALDAÑA -- Gerente General
REVISADO POR: CORPORATIONCIMARQ S.A.C
OFICINA DE PROYECTOS
Queda terminantemente prohibido su impresión o difusión sin permiso expreso
de la empresa CORPORACION JOHELIF E. I. R. L.
INFORME TECNICO

2
cel. 981520574
CORPORACIONJOHELIF
CONTENIDO
1. GENERALIDADS ...................................................................................................................................................3
1.1 UBICACIÓN Y ACCESOS........................................................................................................................4
1.2 PERIODO YDURACION DE LOS TRABAJOS ...................................................................................7
1.3 OBJETIVOS YMETAS.............................................................................................................................7
1.4 RECURSOS EMPLEADOS...........................................................................................................7
2. DESCRIPCIÓN METODOLÓGICA EMPLEADA – MARCO TEÓRICo..............................................................11
2.1 GEODESIA: .............................................................................................................................................11
2.2 GEORREFERENCIACIÓN....................................................................................................................11
2.3 LEVANTAMIENTO ESTÁTICO CON POST PROCESO.................................................................11
3 PROCEDIMIENTO Y EJECUCION......................................................................................................................12
3.1 PLANEAMIENTO YRECOPILACIÓN DE INFORMACIÓN:...........................................................12
3.2 RECONOCIMIENTO-MONUMENTACIÓN DE PUNTOS GEODÉSICOS DE ORDEN “C”:......13
3.3 TRABAJOS DE CAMPO........................................................................................................................13
3.4 GEORREFERENCIACIÓN....................................................................................................................13
3.5 ESPECIFICACIONES DEL PROYECTO GPS..................................................................................15
3.5.1 CONTROL HORIZONTAL................................................................................................................15
3.5.2 CONTROL VERTICAL ......................................................................................................................16
3.6 CÁLCULOS DE GABINETE:.................................................................................................................17
3.7 RESULTADOSOBTENIDOS...............................................................................................................18
4 CONCLUSIONES Y RECOMENDACIONES.......................................................................................................19
4.1 CONCLUSIONES...................................................................................................................................19
4.2 RECOMENDACIONES..........................................................................................................................19
5 ANEXOS ...............................................................................................................................................................20
21
5.1 FORMULARIO DEINFORMACIÓNDE LA ESTACIONGNSSDE RASTREO PERMANENTE
“HU03” DEL IGN ACTUALIZADO 16/07/2020...............................................................................................21
5.2 INFORME DE PROCESAMIENTO DE...............................................................................................26
5.3 DIARIO DE OBSERVACIONES GPS.................................................................................................48
5.4 TRANSFORMACION DE COORDENADAS LOCALES UTM ATOPOGRAFICAS....................51
5.4.1 PROCEDIMIENTO DE CALCULO:.................................................................................................52
5.5 CERTIFICADO DE OPERATIVIDAD DEL EQUIPO.........................................................................53

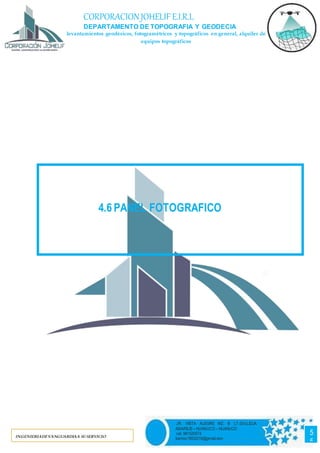

5.6 PANEL FOTOGRAFICO........................................................................................................................55
5.7 Factura: de lacompra deFICHATECNICAERP HUANUCO........................................................66

3
3
cel. 981520574
GEORREFERENCIACION
1. GENERALIDADS
Con el objetivo de realizar el proceso de Georreferenciación del proyecto “CREACIÓN
DE SERVICIO DE AGUA PARA RIEGO EN LA LOCALIDAD DE RIPÁN,
DISTRITO DE JIVIA- PROVINCIA LAURICOCHA REGIÓN HUÁNUCO”, el
Gobierno Regional de Huánuco, en concordancia con la normatividad vigente
(Resolución Jefatural N° 139 2015/IGN/UCCN, “Norma Técnica para posicionamiento
Geodésico EstáticoRelativo con receptores del sistemasatelital de navegación global”),
para la correcta georreferenciación del proyecto y en coordinación con el jefe del
proyecto ha contratado nuestros servicios para establecer 02 (DOS) puntos de control
terrestre o puntos de control geodésico, debidamente georreferenciados a la red
geodésica geocéntrica nacional oficial (REGGEN), establecida por el Instituto
Geográfico Nacional (IGN), previos a Realizar el Levantamiento Topográfico a Detalle
del mencionado proyecto, los cuales fueron ubicados de manera adecuada en el área
de estudio, utilizando métodos globales de posicionamiento por Satélites con receptores
GNSS diferenciales de doble frecuencia y precisión milimétrica, para ello utilizamos la
técnica de lectura en modo Estático con Post Proceso; dejando los hitos debidamente
monumentados con concreto y placas de bronce como PG-01 y PG-02, con marcas en
bajo relieve, que permita la identificación precisa de cada punto. Para realizar los
trabajos se coordinó con el equipo técnico de la empresa consultora CORPORATION
CIMARQ S.A.C. y se decidió enlazar el presente trabajo al punto geodésico de control
permanente del IGN que se encuentra ubicado en el Gobierno Regional de Huánuco
con el código según a la ERP del IGN HU03.

4
cel. 981520574
CORPORACIONJOHELIF
1.1 UBICACIÓN Y ACCESOS
Evidentemente está localizada en la parte Sur Oestede la provincia de Huánuco y de la
región del mismonombre. En una altitud aproximada de 3,000 a 5,900 m.s.n.m. Está a
09°58’24″ de Latitud Sur y 76°40’28″ de Longitud Oeste, en conformidad al Meridiano
de Greenwich. Norte y Nor Oeste, con las provincias de Bolognesi del departamento
de Ancash y Dos de Mayo, Sur-Este y Sur Oeste, con las provincias Daniel
Carrión del departamento de Pasco y las provincias de Oyón y Cajatambo del
departamento de Lima, Este, con las provincias de Huánuco y Ambo de la región
Huánuco y la provincia Daniel Carrión del departamento de Pasco, Oeste, con la
provincia de Bolognesi del departamento de Ancash.
COORDENADAS UTMDE LAPROVINCIADE LAURICOCHA
LATITUD SUR LONGITUD OESTE ALTITUD PROMEDIO
09°58´24" 76° 40´ 28" 3000 a 5900 m.s.n.m.
FUENTE: Trabajo de Campo
ELABORACION: Equipo Técnico
La localidad de Ripan serán los beneficiarios del proyecto, el tiempo promedio de viaje
en camioneta desde la ciudad de Huánuco hasta la localidad de Ripan Distrito de Jivia
es de 3.00 hora. En camioneta.
Fig. 01: Se aprecia el esquema general de un
levantamiento geodésico en modo estáticocon
POSTPROCESO

5
5
cel. 981520574
 UBICACIÓN POLITICADEL PREDIO:
 Lugar : Localidad de Ripan
 Distrito : Jivia.
 Provincia : Lairicocha
 Departamento: Huánuco.
 UBICACIÓN CARTOGRAFICA:
 Carta Nacional: 20-k (Huánuco) Escala 1/100 000
 Zona UTM : 18 Sur
MACRO LOCALIZACIONPROVINCIADE LAURICOCHA
REGIÓNHUANUCO
MICRO LOCALIZACIONDEL DISTRITO DEJIVIA

6
cel. 981520574
CORPORACIONJOHELIF
PROVINCIA DE LAURICOCHA DISTRITO DE JIVIA
Ubicación Geográfica de la población Afectada
Como se mencionó anteriormente la población afectada se localiza en la localidad de
Ripan, la cual se encuentra localizada en la parte sierra del departamento de Huánuco,
exactamente en el Distrito de Jivia, Perteneciente a la Provincia de Lauricocha, a
continuación, se describe la coordenada de ubicación de la Localidad.
COORDENADASDEUBICACIÓNDELALOCALIDADDERIPAN
LOCALIDAD LONGITUD LATITUD ALTITUD
RIPAN 09°53’5.05 76°30’3.374” 3380m.s.n.m

7
7
cel. 981520574
1.2 PERIODO Y DURACION DE LOS TRABAJOS
El establecimiento de los puntos geodésicos, se realizó en diferentes etapas, los
trabajos de campo(monumentacion y lectura) duraron 02 días, la fase de gabinete tomo
04 día y se realizó en el mes de agosto del 2020.
1.3 OBJETIVOS Y METAS
Para el desarrollo del presente proyecto, se han establecido los siguientes objetivos:
Ejecutar la georreferenciación amarrado a la Red Geodésica Geocéntrica Nacional
(REGGEN) del proyecto, para apoyo de los trabajos destinados al levantamiento
topográfico mediante técnicas clásicas, utilizando el punto geodésico, dicho punto esta
enlazado a la ERP del Instituto Geográfico Nacional (IGN), denominado HU03, ubicado
en las instalaciones del Gobierno Regional Huánuco. Obtener coordenadas en Datum
WGS84 en el sistema de Proyección Oficial para Perú (UTM) de dos (02) puntos
geodésicos auxiliares o puntos de apoyo (PFCH) por métodos globales de
posicionamiento por satélites usando receptores (GNSS) diferenciales de doble
frecuencia y precisión milimétrica, mediante la técnica ESTATICO CON POST
PROCESO.
1.4 RECURSOS EMPLEADOS
Para el desarrollo del presente servicio empleamos los siguientes recursos:
RECURSOS HUMANOS:
 Especialista en Geodesia y Georreferenciación
TITO JAIME BARRIOS SALDAÑA
02 AUXILIARES DE CAMPO
EQUIPOS Y MATERIALES:
 Receptors GNSS CHCNAV i80 02
 Trípode y Bases nivelantes 02
 Tripodin 01
 Batería de 7.4 voltios 04
 Laptop personal 01
 Software de gabinete CHC Geomatics office 2
 Wincha de 05 metros 01
 Navegador GPS Garmin 01
 Cemento, hormigón, agua, formaletes 01

8
cel. 981520574
CORPORACIONJOHELIF
 Comunicación (Radio y Celular RPM y RPC) 02
 Camioneta doble cabina 4X4 01
DATOS TÉCNICOS DEL RECEPTORGNSS CHCNAV i80
 220 canales
 GPS - Glonass – Galileo, BDS
 Preparado para todas las nuevas señales a integrarse
 RTK a 100 Hz.
 Radio interna Integrada
 Modem interno para comunicación RTK vía Celular GSM
 Máxima resistencia a golpes y caídas
 08 GB de memoria interna
 Avanzada Antena GNSS - UHF
 Parámetros de categoría: Generación RTK

9
9
cel. 981520574

1
0
cel. 981520574
CORPORACIONJOHELIF

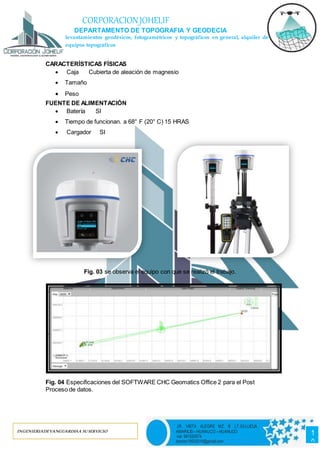

CARACTERÍSTICAS FÍSICAS
 Caja Cubierta de aleación de magnesio
 Tamaño
 Peso
FUENTE DE ALIMENTACIÓN
 Batería SI
 Tiempo de funcionan. a 68° F (20° C) 15 HRAS
 Cargador SI
Fig. 03 se observa el equipo con que se realizó el trabajo.
Fig. 04 Especificaciones del SOFTWARE CHC Geomatics Office 2 para el Post
Proceso de datos.

11
1
1
cel. 981520574
2. DESCRIPCIÓN METODOLÓGICAEMPLEADA – MARCO TEÓRICO
1.1 GEODESIA:
La geodesia es la ciencia que estudia la forma y dimensiones de la Tierra. Esto incluye
la determinación del campo gravitatorio externo de la tierra y la superficie del fondo
oceánico. Dentro de esta definición, se incluye también la orientación y posición de la
tierra en el espacio. Una parte fundamental de la geodesia es la determinación de la
posición de puntos sobre la superficie terrestre mediante coordenadas (latitud, longitud,
altura). La materialización de estos puntos sobre el terreno constituye las redes
geodésicas, conformadas por una serie de puntos (vértices geodésicos o también
señales de nivelación), con coordenadas que configuran la base de la cartografía de un
país, por lo que también se dice que es "la infraestructura de las infraestructuras". Los
fundamentos físicos y matemáticos necesarios para su obtención, sitúan a la geodesia
como una ciencia básica para otras disciplinas, como la topografía, fotogrametría,
cartografía, ingeniería civil, navegación, sistemas de información geográfica, sin olvidar
otros tipos de fines como los militares.
1.2 GEORREFERENCIACIÓN
La georreferenciación es la técnica de posicionamiento espacial de una entidad en una
localización geográfica única y bien definida en un sistema de coordenadas y datum
específicos. Es una operación habitual dentro de los Sistemas de Información
Geográfica (SIG) tanto para objetos ráster (imágenes de mapa de píxeles) como para
objetos vectoriales (puntos, líneas y polígonos que representan objetos físicos). La
georreferenciación es un aspecto fundamental en el análisis de datos geoespaciales,
pues es la base para la correcta localización de la información de mapa y, por ende, de
la adecuada fusión y comparación de datos procedentes de diferentes sensores en
diferentes localizaciones espaciales y temporales. Por ejemplo, dos entidades
georreferenciadas en sistemas de coordenadas diferentes pueden ser combinables tras
una apropiada transformación afín (bien al sistema de coordenadas del primer objeto,
bien al del segundo).
1.3 LEVANTAMIENTO ESTÁTICO CON POST PROCESO
 Método clásico para líneas largas y alta precisión.
 Medición clásica para líneas base GPS, donde cada línea se observa por lo
menos durante una hora y media.
 El tiempo de observación es proporcional a la longitud de la línea

1
2
cel. 981520574
CORPORACIONJOHELIF
 Método aplicado para líneas mayores de 20 Km.
 Se graban datos crudos de los satélites y se procesan mediante software en
oficina
2 PROCEDIMIENTO Y EJECUCION
En esta parte describimos de manera detallada las diferentes actividades realizadas
para la colocación de los puntos de control geodésicos de orden “C”, que servirán de
apoyo para el levantamiento topográfico en la zona de estudio en los siguientes distritos
de Jivia. Desarrollaremos las siguientes actividades:
2.1 PLANEAMIENTO Y RECOPILACIÓN DE INFORMACIÓN:
La etapa del planeamiento consistirá en el establecimiento de las condiciones
geométricas, técnicas, económicas y de factibilidad que permitan la elaboración de un
anteproyecto para realizar un levantamiento dado, destinado a satisfacer una
determinada necesidad. Esta etapa está ligada con la pre evaluación, la cual deberá
tener en cuenta factores de precisión requerida, disponibilidad de equipo, materiales,
personal y demás facilidades, o sus requerimientos, incluyendo la consideración de
factores ambientales previstos, de modo que sea posible hacer un planeamiento óptimo
y establecer las normas y procedimientos específicos del levantamiento de acuerdo a
las normas contenidas en este documento o las requeridas en casos específicos o
especiales. La presente fase se realizó en coordinación con el personal de campoy para
ello se compró la información y los datos disponibles referentes a la estación de rastreo
permanente ubicada en la sede del Gobierno Regional Huánuco, de orden “0” y con
código “HC03” al Instituto Geográfico Nacional (IGN), así mismo en coordinación con el
Equipo Técnico de CORPORATIONCIMARQ S.A.C, se planifico las rutas de acceso y
posibles ubicación de los puntos geodésicos apoyándonos en las cartas nacionales,
hoja 20-k (Huánuco) escala 1:100000 elaborado por el IGN y software libre para
visualización de imágenes.
Las precisiones en posición para el presente proyecto según normas técnicas
geodésicas vigentes y las lecturas mínimas son de 4:00 horas por punto observado.

13
1
3
cel. 981520574
2.2 RECONOCIMIENTO-MONUMENTACIÓN DE PUNTOS GEODÉSICOS DE ORDEN “C”:
El reconocimiento y la monumentación consistirán en operaciones de campo destinado
a verificar sobre el terreno las características definidas por el planeamiento y a
establecer las condiciones y modalidades no previstas por el mismo. Las operaciones
que en este punto se indican deben desembocar necesariamente en la elaboración del
proyecto definitivo. Por otra parte, esta etapa contempla el establecimiento físico de las
marcas o monumentos del caso en los puntos pre-establecidos, de acuerdo con las
normas generales. En lo que respecta a movilización se designó una brigada y un
vehículo, Se realizó la visita de campo, previo a las observaciones insitu, verificando y
anotando las obstrucciones naturales y artificiales; determinando el probable
emplazamiento óptimo de la marca de estación y lectura, hicimos un reconocimiento del
área de trabajo y determinamos la ubicación de los hitos de concreto distribuyendo de
manera adecuada en toda el área del proyecto. Para efectos de documentación de
puntos de orden C en función al lugar elegido las marcas pueden ser incrustadas en la
loza existente.
2.3 TRABAJOS DE CAMPO
Los trabajos de campo constituyeron el conjunto de observaciones que se realizan
directamente sobre el terreno para realizar las mediciones requeridas por el proyecto,
de acuerdo con las normas aplicables. Los cálculos y comprobaciones de campo se
considerarán como parte integral de las observaciones, deberán hacerse
inmediatamente al final de las mismas. Tendrán como propósito verificar la adherencia
de los trabajos a las normas establecidas.
2.4 GEORREFERENCIACIÓN
Para la Georreferenciación se tomó como Punto Base las Estación de Rastreo
Permanente (ERP)de Huánuco con codificación HC03, ubicada en el techo del segundo
piso del Gobierno Regional de Huánuco en la localidad de Huánuco. Que Pertenece a
la Red Geodésica Geocéntrica Nacional (REGGEN), establecido por Instituto
Geográfico Nacional. En el terreno se determinaron dos puntos, denominados:
“HCO05026” hasta el “HCO03005”; los cuales están materializados en hitos de concreto
con placa inoxidable de diámetro de 70 mm y dos aceros de ½”, de largo 0.75 cm,
incrustado con una marca en bajo relieve, tipo Punto.

1
4
cel. 981520574
CORPORACIONJOHELIF
Fig. 05 Antena del receptor de la estación de rastreo permanente HC03
NOTA:
El Formulario de Información de la Base se muestra en el Anexo I y las Descripciones
Monográficas de los dos puntos georreferenciados se muestran en el Anexo III
Fig. 06: Punto Geodésico de apoyo (PFCH) dejados en la localidad de Ripan.

15
1
5
cel. 981520574
2.5 ESPECIFICACIONES DEL PROYECTO GPS.
Para el establecimiento de este trabajo se han establecido los siguientes parámetros
geodésicos
 Unidades lineales en metros (m).
 Unidades angulares en grados sexagesimales (°).
 Datum horizontal Elipsoide WGS 84.
 Meridiano central -75° W (huso 18S)
 Proyección cartográfica transversal de Mercator.
 Sistema de coordenadas UTM.
2.5.1 CONTROL HORIZONTAL
Para el control Horizontal, se utilizó el método Diferencial o Estático, el cual consiste en
obtener los datos lecturados durante el día de la estación de control permanente en
formato (RINEX), para este proyecto se utilizó el punto de la Estación GPS: de Orden
“0”, instalado dentro de las Instalaciones de Gobierno Regional de Huánuco la cual esta
enlazada a la Red Geodésica Nacional del Instituto Geográfico Nacional del Perú a
través del punto HU03.
En este proyecto, se usó 02 receptores Diferenciales GPS L1/L2, de doble frecuencia y
precisión milimétrica de la marca CHC I80, para tener lecturas simultaneas y optimizar
la geometría de la red geodésica.
Los receptores GPS diferenciales (ESTATICOS), recibieron las ondas de radio emitidas
por los satélites simultáneamente de dos en dos, por cada pareja de puntos leídos.
Los parámetros de medición, utilizados para este trabajo fueron los siguientes:
 La Distancia de la Estación tomada como base del GRH con codificación HU03,
a la zona de trabajo es de 70 km aproximadamente en promedio, con este dato
y las Especificaciones Técnicas para Levantamientos Geodésicos, se determinó
que el tiempo de rastreo para los puntos de apoyo (PFCH) es de 03 hrs por punto
como mínimo.
 El ángulo de elevación fue de 10° con respecto al horizonte.
 Los datos se registraron en épocas con un intervalo de 5”.
 La geometría de Posición de los Satélites “Dillution of precisión”, o PDOP para
este trabajo va desde 1.822 a 1.767.
Se presentan los siguientes cuadros de Resumen:

1
6
cel. 981520574
CORPORACIONJOHELIF
Sistema Estático diferencial GPS
Equipos 02 GPS Rover
frecuencias L1/L2
Tiempo 03:30 hasta 6:30 horas Continuas, de toma de
información por punto como promedio
N° de satelites 4 satélites Como mínimo.
3 para la posición y 1 para la altura
Intervalo de
grabación Cada 5 segundos
Mascara de
elevación
15 grados
dilución PDOP 1.921 – 2.258
2.5.2 CONTROL VERTICAL
Para el control vertical, (elevaciones) se ha utilizado la corrección por el modelo de
ondulación, utilizando el EGM96. Este modelo Geopotencial EGM96 es uno de los
modelos de la Tierra que consta de los coeficientes armónicos esféricos para completar
el grado y orden 360. Se trata de una solución compuesta, que consta de:
(1) Una combinación solución a grado y el orden 70.
(2) Un bloque diagonal solución de grado 71 a 359.
(3) La solución de cuadratura en grado 360.
Actualmente es el modelo utilizado por el Instituto Geográfico Nacional de nuestro país.

17
1
7
cel. 981520574
Fig. 07 Modelo de ondulación geoidal utilizado para el control vertical
2.6 CÁLCULOS DE GABINETE:
Los cálculos de gabinete procederán inmediatamente a la etapa anterior y estarán
constituidos por todas aquellas operaciones que, en forma ordenada y sistemática,
calculan las correcciones y reducciones a las cantidades observadas y determinan los
parámetros de interés mediante el empleo de criterios y fórmulas apropiadas que
garanticen la exactitud requerida. El ajuste o compensación deberá seguir, cuando sea
aplicable, al cálculo de gabinete. En este documento no se tratará esta etapa, en
consideración a la alta variedad de métodos a los que se puede recurrir. Terminados los
trabajos de campo la información almacenada en los receptores GNSS, es transferida
a una computadora, estos datos son ingresados al software CHC Geomatics Office 2;
se inicia el Post-proceso de las Líneas Base formadas entre el Punto perteneciente a la
Red Geodésica Geocéntrica Nacional (REGGEN), establecido por Instituto Geográfico
Nacional, ubicado en las instalaciones del Gobierno Regional Huánuco (HCO3) y los
Puntos Base hasta el Rover se verifica la información (Raw Data) proveniente de campo
y se edita las sesiones. Empleando técnicas de posicionamiento diferencial con post
procesamiento se determinan las coordenadas UTM y geográficas en el sistema WGS
84, la elevación para los puntos es calculado con el modelo geoidal EGM96, los informes
de las líneas basen generadas para los puntos Rover se muestran en el anexo II.

1
8
cel. 981520574
CORPORACIONJOHELIF
2.7 RESULTADOS OBTENIDOS
Terminados los trabajos de campo la información almacenada en los receptores GNSS,
es transferida a una computadora; se analizó la información (Raw Data) proveniente de
campo y se realizó el Post Proceso de las líneas base, para la determinación de los
valores de las coordenadas. Estos datos son ingresados al software CHC OFICINA DE
CHC GEOMATICS OFFICE 2; se inicia el Post-proceso de las Líneas Base formadas
entre el punto geodésico ubicado en las instalaciones del Gobierno Regional de
Huánuco y que esta enlazada a la Red Geodésica Geocéntrica Nacional (HU03 de orden
0) y los puntos Rovers GRH 2019 – PG- 01 y GRH 2019 – PG- 02. Estableciéndose 02
puntos distribuidos de tal manera que existe visibilidad entre ellos y con los cuales se
establecerían las bases para el control horizontal del futuro levantamiento topográfico.
Los valores de las coordenadas obtenidas se muestran a continuación:
COORDENADASUTM WGS 84
PUNTO ESTE (m) NORTE(m) ELEVACION
GEOIDAL (m)
ORDEN
PUNTO
GEODESICO
PG-01 315374.28397 8892158.96254 3584.26657
APOYO
PG-02 314763.53156 8891428.63055 3588.05351
APOYO
COORDENADASGEODÉSICAS WGS 84
PUNTO LATITUD LONGITUD ALT.ELIPSOIDAL
PG-01 10°01′03.69948″S 076°41′04.09890″W 3610.62141
PG-02 10°01′27.36714″S 076°41′24.27639″W 3614.43670
FACTORES DE ESCALA
PUNTO DE PROYECCION DE ALTURA COMBINADA
PG-01
1.0004191 0.9994337
0.9998525
PG-02
1.0004219 0.999433
0.9998546

19
1
9
cel. 981520574
3 CONCLUSIONES Y RECOMENDACIONES
3.1 CONCLUSIONES
 Se ha efectuado la georreferenciación del proyecto utilizando los métodos
por posicionamiento satelital empleando receptores GNSS de doble
frecuencia y precisión milimétrica.
 Se ha efectuado la georreferenciación por métodos satelitales en el área
del proyecto “CREACIÓNDESERVICIO DE AGUAPARARIEGO EN LA LOCALIDADDE
RIPÁN,DISTRITODEJIVIA-PROVINCIALAURICOCHAREGIÓNHUÁNUCO”.
 Se han colocado 02 puntos de control geodésicos de Apoyo (PFCH),
denominados: “PG - 01” y “PG - 02”; los cuales están debidamente
monumentados en campo y ubicados de manera estratégica dentro de la
zona del proyecto.
 Para el caso de la georreferenciación el registro de datos se realizó empleando
el Sistema de Posicionamiento Global (GNSS), Método Diferencial Estático post
procesado en el Sistema WGS84, tomando como base la Estación de Rastreo
Permanente del Instituto Geográfico Nacional de orden “0” (HU03),
perteneciente a la Red Geodésica Geocéntrica Nacional (REGGEN).
3.2 RECOMENDACIONES
 Se recomienda proteger los puntos geodésicos, evitando en lo posible su
destrucción, para ello se pueden colocar paneles, letreros, cercos, etc.; que
garanticen su permanencia en el tiempo.
 Se recomienda utilizar los puntos geodésicos para futuros trabajos de
ampliaciones y/o futuros mejoramientos incluso para cualquier otro proyecto que
la municipalidad, decida poner en marcha sobre el área del presente proyecto,
así se podrá garantizar la correcta georreferenciación de dichos estudios.
 Se recomienda realizar el replanteo, ingresando los factores combinados
apropiadamente a las estaciones totales, para poder ajustar las distancias
topográficas (ESTACION TOTAL), con respecto a las distancias proyectadas en
UTM (GPS DIFERENCIAL) o utilizar los valores transformados que se adjuntan
al presente informe.

2
0
cel. 981520574
CORPORACIONJOHELIF
4 ANEXOS

21
2
1
cel. 981520574
4.1 FORMULARIO DE INFORMACIÓN DE LA
ESTACION GNSS DE RASTREO
PERMANENTE “HU03” DEL IGN
ACTUALIZADO 16/07/2020

2
2
cel. 981520574
CORPORACIONJOHELIF

23
2
3
cel. 981520574

2
4
cel. 981520574
CORPORACIONJOHELIF

25
2
5
cel. 981520574

2
6
cel. 981520574
CORPORACIONJOHELIF
4.2 INFORME DE PROCESAMIENTO DE
PUNTOS DE ORDEN “C”

27
2
7
cel. 981520574
GEOREFERENCIACIÓN POR MÉTODOS GLOBALESDE
POSICIONAMIENTO POR SATÉLITES

2
8
cel. 981520574
CORPORACIONJOHELIF
CORPORACION JOHELIF DEPARTAMENTODE
TOPOGRAFIA Y GEODECIA
CEL 981520574
JR. VISTA ALEGRE MZ. B LT.03-LLICUA AMARILIS –
HUANUCO – HUANUCO
E-mail: barrios19932016@gmail.com
DATOS DEL ARCHIVO DEL PROYECTO SISTEMA DE CORRDENADAS
NOMBRE
C:UsersUSUARIODocumentsSGO
(OFICINA DE
GEOMATICA SOUTH) PSPS.sgo
NOMBRE World wide/UTM
TAMAÑO 33.7 KB
DATUM: WGS 1984
MODIFICADO/a 12/08/2020 19:05 p.m.(UTC:-5)
ZONA: 18 South
ZONA HORARIA Hora est. Pacífico, Sudamérica
GEOIDE: peru EGM08

29
2
9
cel. 981520574
INFORME DE PROCESAMIENTO DE LINIAS BASE PG-01 PG-02
De A Tipo de
solución
Prec. H
(Metro)
Prec.
V.
(Metro)
Aci. Geod. Dist. Elip
(metro)
Altura
(metro)
HC03 PG-
01
Fija 0.010 0.019 259°08′40.82474″ 50173.29808 1682.11025
HC03 PG-
02
Fija 0.012 0.019 258°28′09.94904″ 50916.47219 1685.91049
Procesado Pasado Indicador Fallida
2 2 0 0

3
0
cel. 981520574
CORPORACIONJOHELIF
DESCRIPCIÓN MONOGRAFÍA DEL PUNTO GEODÉSICO PG-01
NOMBRE DEL PUNTO:
GRH 2020 – PG 01
LOCALIDAD:
RIPAN
ESTABLECIDA POR:
CORPORACION JOHELIF S.A.C
UBICACIÓN:
DISTRITO DE JIVIA –LAURICOCHA-HUANUCO
ZONA UTM
18 SUR
ORDEN
“C”
LATITUD (S)WGS-84
10°01′03.69948″S
LONGITUD (W) WGS-84
076°41′04.09890″W
NORTE WGS-84
8892158.96254
ESTE WGS-84
315374.28397
ALT. ORTOMETRICA
3583.660
ALTITUD ELPSOIDAL
3610.62141
ELEVACION
GEOIDAL:
3609.62141
ORDEN:
APOYO
CORQUIS IMAGEN (SATELITAL FOTOGRAFIA
DESCRIPCION
El Punto GRH 2020 – PG 01 se encuentra, ubicado a un costado de una casa y la parte superior
del terreno donde se construirá el canal de riego Ripan, lleva una marca en bajo relieve, para
su correcta identificación.
MARCA DE LA ESTACION
Placa de bronce incrustada en hito de concreto, lleva la siguiente inscripción: “MUN JIVIA PG-01”.
REFERENCIA21-k (Huánuco) Escala 1/100 000
DESCRITAPOR: REVISADO POR: JEFE DE PROYECTO FECHA

31
3
1
cel. 981520574
Tito Jaime Barrios Saldaña CORPORATION
CIMARQ S.A.C
Tito Jaime Barrios
Saldaña
Agosto-2020
GEOREFERENCIACIÓN POR MÉTODOS GLOBALES DE POSICIONAMIENTO
POR SATÉLITES
AGOSTO 2020
Enlace del punto de orden 0 a los puntos geodésicos de apoyo PG-01 y PG-02
HC03 – GRH 2020 – PG-01(11:11:17 a.m. - 05: 21:17 p.m.)
Observación de línea base: HC03 --- GRH 2020 – PG -.01
Procesados: 13/08/2020 18:04:22 p.m
Tipo de solución: Fija
Frecuencia utilizada: Sólo L1
Precisión horizontal: 0.00018 m
Precisión vertical: 0.00048 m
RMS: 0.01999 m
PDOP máximo: 1.822
Efemérides utilizadas: Transmisión
Modelo de antena: NGS UHF
Hora de inicio de procesamiento: 13/08/20250 18:04:22 p.m. (Local:UTC-5hr)
Hora de detención de procesamiento: 13/08/2020 19:05:00 p.m.(Local: UTC-5hr)
Duración del procesamiento: 01:01:22

3
2
cel. 981520574
CORPORACIONJOHELIF
Intervalo de procesamiento: 5 segundos
Componentes de vector (Marca a marca)
DE: HC03
cuadricula Local global
Este 364560.7281 latitud 09° 55' 57.54026'' Latitud 09° 55' 57.54026''
Norte 8901782.0333 Longitud 76° 14' 07.67827'' Longitud 76° 14' 07.67827''
Elevación 1927.9046 Altura 1927.9046 Altura 1927.9046
A: GRH 2020 PG-01
Este 315374.28397 latitud 10°01′03.69948″S Latitud 10°01′03.69948″S
Norte 8892158.96254 Longitud 076°41′04.09890″W Longitud 076°41′04.09890″W
Vector
∆ Este
-49186.95451
Acimut
adelante NS 259°08′40.82474″
∆x
-47879.00858
∆ Norte
-9622.87558
Dist. Elipsoidal
50173.29808
∆Y
-11557.46653
∆Elevación
1682.17064
∆ Altura
1682.11025
∆Z
-9559.56821
Errores estándar
Errores de Vector: PG -01
∂∆ Este 0.00060 ∂Acimut NS
delantero 0.0019
∂∆x
0.00073
∂∆ Norte 0.00071 ∂Dist. Elipsoidal
0.00003
∂∆Y
0.00153
∂∆Elevación 0.00156 ∂∆ Altura
0.00152
∂∆Z
0.00065
Occupaciones
De A
ID de punto HC03 MDJ 2020-PG 01
Archivo de Datos:
C:UsersMASTERDocumentsCGO2Project C:UsersMASTERDocumentsCGO2Project

33
3
3
cel. 981520574
Tipo de receptor NET R8 TRIMBLE,Doble frecuencia GNNS CHC NAV i80
Numero de series
del receptor:
4906k34422 1049187
Tipo de antena: Zephyr Geodetic Model 2 (L1,L2) UHF
Número de serie
de la antena:
14409292554 GT450GT-1
Altura de las
antenas
(medida):
1.80 1.822
Método de
antena:
Base del soporte de la antena Base de soporte de la antena
Resumen de seguimiento

3
4
cel. 981520574
CORPORACIONJOHELIF
Residuales

35
3
5
cel. 981520574

3
6
cel. 981520574
CORPORACIONJOHELIF

37
3
7
cel. 981520574
ESTILO DE PROCESAMIENTO PG-01
Máscara de elevación: 15°00'00.0"
Auto iniciar procesamiento: Sí
Iniciar numeración automática de ID: AUTO0001
Vectores continuos: No
Generar residuales: Sí
Modelo de antena: Automático
Tipo de efeméride: Automático
Frecuencia: Múltiples frecuencias
Intervalo de procesamiento: Usar todos los datos
Forzar flotante: No
Criterios de aceptación
Componentes del vector
indicador Fallida
Precisión horizontal >
0.050m + 1.000 ppm 0.100 m + 1.000 ppm
Precisión vertical
0.100 m + 1.000 ppm 0.200 m + 1.000 ppm
13/08/2020
11:59:40 am C:UsersMASTERDocumentsCGO2Project
Trimble Busines
Center

3
8
cel. 981520574
CORPORACIONJOHELIF
DESCRIPCIÓN MONOGRAFÍA DEL PUNTO GEODÉSICO PG-02
NOMBRE DEL PUNTO:
GRH 2020 – PG 02
LOCALIDAD:
RIPAN
ESTABLECIDAPOR:
CORPORACION JOHELIF S.A.C
UBICACIÓN:
DISTRITO DE JIVIA –LAURICOCHA-HUANUCO
ZONA UTM
18 SUR
ORDEN
“C”
LATITUD (S)WGS-84
10°01′27.36714″S
LONGITUD (W) WGS-84
076°41′24.27639″W
NORTE WGS-84
8891428.63055
ESTE WGS-84
314763.53156
ALT. ORTOMETRICA
3614.43670
ALTITUD ELPSOIDAL
3588.05351
ELEVACION
GEOIDAL:
3587.43251
ORDEN:
APOYO
ORQUIS IMAGEN (SATELITAL FOTOGRAFIA
DESCRIPCION
El Punto GRH 2020 – PG 02 se encuentra, ubicado a 100 metros de la carretera y la parte superior
del terreno donde se construirá el canal de riego Ripan, lleva una marca en bajo relieve, para
su correcta identificación.
MARCA DE LA ESTACION
Placa de bronce incrustada en hito de concreto, lleva la siguiente inscripción: “MUN JIVIA PG-02”.
REFERENCIA21-k (Huánuco) Escala 1/100 000
DESCRITAPOR:
Tito Jaime Barrios Saldaña
REVISADO POR:
CORPORATION
CIMARQ S.A.C
JEFE DE PROYECTO
Tito Jaime Barrios
Saldaña
FECHA
Agosto-2020

39
3
9
cel. 981520574
GEOREFERENCIACIÓN POR MÉTODOS GLOBALES DE
POSICIONAMIENTO POR SATÉLITES
AGOSTO 2020
Enlace del punto de orden 0 a los puntos geodésicos de apoyo PG-02
HC03 – GRH 2020 – PG-02 (12:14:27 p.m. - 04: 14:37 p.m.)
Observación de línea base: HC03 --- GRH 2019 – PG -.02
Procesados: 13/08/2020 18:04:22 p.m.
Tipo de solución: Fija
Frecuencia utilizada: Sólo L1
Precisión horizontal: 0.00018 m
Precisión vertical: 0.00048 m
RMS: 0.01999 m
PDOP máximo: 1.822
Efemérides utilizadas: Transmisión
Modelo de antena: NGS UHF
Hora de inicio de procesamiento: 13/08/20250 18:04:22 p.m.(Local:UTC-5hr)
Hora de detención de procesamiento: 13/08/2020 19:05:00 p.m.(Local: UTC-5hr)
Duración del procesamiento: 01:01:22
Intervalo de procesamiento: 5 segundos

4
0
cel. 981520574
CORPORACIONJOHELIF
Componentes de vector (Marca a marca)
DE: HC03
Este 364560.7281 latitud 09° 55' 57.54026'' Latitud 09° 55' 57.54026''
Norte 8901782.0333 Longitud 76° 14' 07.67827'' Longitud 76° 14' 07.67827''
A: GRH 2020 PG-02
Este
314763.53156
latitud
10°01′27.36714″S
Latitud
10°01′27.36714″S
Norte
8891428.63055
Longitud
076°41′24.27639″W
Longitud
076°41′24.27639″W
Elevación
3588.05351
Altura
3588.05351
Altura
3588.05351
Vector
∆ Este
-610.75241
Acimut
adelante NS 220°11′51.76821″
∆x
-626.58812
∆ Norte
-730.33198
Dist. Elipsoidal
952.57893
∆Y
-22.02380
∆Elevación
3.78694
∆ Altura
3.81528
∆Z
-717.15333
Errores estándar
Errores de Vector: PG -02
∂∆ Este 0.00019 ∂Acimut NS
delantero 0.0049
∂∆x 0.00020
∂∆ Norte 0.00018 ∂Dist. Elipsoidal
0.00001
∂∆Y
0.00047
∂∆Elevación 0.00048 ∂∆ Altura
0.00047
∂∆Z
0.00017
Ocupaciones
De A
ID de punto HC03 MDJ 2020-PG 02
Archivo de Datos:
C:UsersMASTERDocumentsCGO2Project C:UsersMASTERDocumentsCGO2Project

41
4
1
cel. 981520574
Tipo de receptor NET R8 TRIMBLE,Doble frecuencia GNNS CHC NAV i80
Numero de series
del receptor:
4906k34422 1039341
Tipo de antena: Zephyr Geodetic Model 2 (L1,L2) UHF
Número de serie
de la antena:
14409292554 GT450GT-1
Altura de las
antenas
(medida):
1.80 2.00
Método de
antena:
Base del soporte de la antena Base de soporte de la antena
Resumen de seguimiento

4
2
cel. 981520574
CORPORACIONJOHELIF

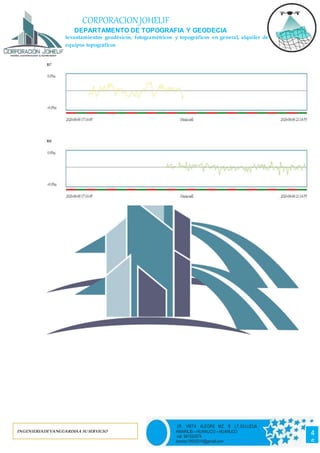

Residuales

43
4
3
cel. 981520574

4
4
cel. 981520574
CORPORACIONJOHELIF

45
4
5
cel. 981520574

4
6
cel. 981520574
CORPORACIONJOHELIF

47
4
7
cel. 981520574
Estilo de procesamiento:
Máscara de elevación: 15°00'00.0"
Auto iniciar procesamiento: Sí
Iniciar numeración automática de ID: AUTO0001
Vectores continuos: No
Generar residuales: Sí
Modelo de antena: Automático
Tipo de efeméride: Automático
Frecuencia: Múltiples frecuencias
Intervalo de procesamiento: Usar todos los datos
Forzar flotante: No
Criterios de aceptación
Componentes del vector
indicador Fallida
Precisión horizontal >
0.050m + 1.000 ppm 0.100 m + 1.000 ppm
Precisión vertical
0.100 m + 1.000 ppm 0.200 m + 1.000 ppm
13/08/2020
11:59:40 am C:UsersMASTERDocumentsCGO2Project
Trimble Busines
Center

4
8
cel. 981520574
CORPORACIONJOHELIF
4.3 DIARIO DE OBSERVACIONES GPS

49
4
9
cel. 981520574

5
0
cel. 981520574
CORPORACIONJOHELIF

51
5
1
cel. 981520574
4.4 TRANSFORMACION DE COORDENADAS
LOCALES UTM A TOPOGRAFICAS

5
2
cel. 981520574
CORPORACIONJOHELIF
4.4.1 PROCEDIMIENTO DECALCULO:
Con la finalidad de disponer de valores de coordenadas que puedan ser empleados sin
restricción en las etapas de levantamiento y replanteo topográfico, se han realizado las
conversiones necesarias a un único sistema topográfico local de representación que
incluye las localidades que comprende el proyecto, seleccionando un origen o base de
conversiones del sistema. La base u origen común será una de las estaciones de la
poligonal principal de apoyo (PUNTO GEODESICO PIVOT), el otro servirá para el
control del cierre de la poligonal. Los resultados de las conversiones realizadas se
adjuntan en una planilla de coordenadas que contienen las coordenadas UTM y sus
correspondientes coordenadas topográficas, así como los valores de conversión
empleados (Factor de escala, factor de reducción al nivel medio del mar, y el ángulo de
giro respectivo); los mismos que se adjuntan al presente informe.
LOCALIDAD DE RIPAN
Selección de la base u origen del sistema, para el proyecto se tomó la
decisión de ubicar el origen del sistema en el punto GRH 2020 – PG 01, PG-
02
LISTA DE PUNTOS EN COORDENADAS UTM – RIPAN
ID Este (metro) Norte (metro) Elevación
(metro)
Factorde
escalade
proyección
Factorde
escalade
altura
Factorde
escala
combinada
Angulo de
convergencia
de meridiano
PG 01 315374.28397 8892158.96254 3584.26657 1.0004191 0.9994337 0.9998525
PG-02 314763.53156 8891428.63055 3588.05351 1.0004219 0.999433 0.9998546
COORDENADASTRANSFORMADASDESISTEMAUTMATOPOGRAFICAS–RIPAN
VIRTICE
COORDENADASUTM Factor
de
escala
Factor
reduc.
Mar
Factor
combinado
COORDENADAS
TOPOGRAFICAS
NORTE ESTE NORTE ESTE
PG 01 315374.28397 8892158.96254 1.0004191 0.9994337 0.9998525 315374.28397 8892158.96254
PG-02 314763.53156 8891428.63055 1.0004219 0.999433 0.9998546 314763.53156 8891428.63055

53
5
3
cel. 981520574
4.5 CERTIFICADO DE OPERATIVIDAD DEL
EQUIPO

5
4
cel. 981520574
CORPORACIONJOHELIF

55
5
5
cel. 981520574
4.6 PANEL FOTOGRAFICO

5
6
cel. 981520574
CORPORACIONJOHELIF
PANEL FOTOGRAFICOPG-01
EN LAVISTAFOTOGRAFICA SEPUEDEOBSERVARLA
MEZCLA DEL CONCRETO PARA LA
MONUMENTACIONDEL PG-01
EN LA VISTA FOTOGRAFICASE PUEDEOBSERVAR
LA MEZCLA DEL CONCRETO POR LACOMUNIDAD
DE LA LOCALIDAD DE RIPAN PARA LA
MONUMENTACIONDEL PG-01

57
5
7
cel. 981520574
EN LA VISTA FOTOGRAFICASE PUEDE
OBSERVAR LAPLACA DEBRONCEDE ORDENC
DE ACUERDOALAS ESPECIFICACIONES
TECNICASDEL IGN PG-01
OBSERVAR LAPLACA DEBRONCEDE ORDENC
ANCLADO ENELCONCRETO DEACUERDO
ALAS ESPECIFICACIONES TECNICASDELIGN
PG-01

5
8
cel. 981520574
CORPORACIONJOHELIF
OBSERVAR LAMONUMENTACIONDE
CONCRETO DEL PG-01
OBSERVAR ELPINTADO DEL MONUMENTO
DE CONCRETO DEL PG-01

59
5
9
cel. 981520574
DE CONCRETO DEL PG-01
OBSERVAR LA TOMADE DATOS ENCAMPO
CON ELGPS DIFERENCIALCHCNAVI80DEL
PG-01

6
0
cel. 981520574
CORPORACIONJOHELIF
LA TOMA DEDATOSEN CAMPO CONEL GPS
DIFERENCIAL CHCNAVI80DEL PG-01
AL PERSONALTECNICOREALIZANDO LATOMA
DE DATOSEN CAMPOCONELGPS DIFERENCIAL
CHCNAVI80 DEL PG-01

61
6
1
cel. 981520574
PANEL FOTOGRAFICOPG-02
OBSERVAR LAMEZCLADEL CONCRETO PARA
LA MONUMENTACIONDELPG-02
OBSERVAR LAMEZCLADEL CONCRETO POR
EL PERSONAL DELA LOCALIDAD DE RIPAN
PARA LA MONUMENTACIONDEL PG-02

6
2
cel. 981520574
CORPORACIONJOHELIF
OBSERVAR ELENCOFRADOPOREL
PERSONAL DE LALOCALIDADDE RIPAN
PARA LA MONUMENTACIONDEL PG-02
OBSERVAR ELLLENADO DEL CONCRETOAL
MONUMENTO POREL PERSONALDE LA
LOCALIDAD DERIPAN DEL PG-02

63
6
3
cel. 981520574
LA PLACA DEBRONCEDE ORDENC DE ACUERDO
ALAS ESPECIFICACIONES DELIGN DELA
LOCALIDAD DERIPAN DEL PG-02.
LA PLACA DEBRONCECOLOCADOEN SITUENLA
LOCALIDAD DERIPAN DEL PG-02.

6
4
cel. 981520574
CORPORACIONJOHELIF
DEL PG-02.
OBSERVAR LATOMA DEDATOSCONEL
EQUIPOGPS DIFERENCIALMODELOCHCNAV
I80 DELPG-02.

65
6
5
cel. 981520574
OBSERVAR ALPERSONAL TECNICOENSI TU
REALIZANDOELTRABAJODEGEODECIA DEL
PG-02.
OBSERVAR ALPERSONAL TECNICOENSI TU
REALIZANDOELTRABAJODEGEODECIA DEL
PG-02.

6
6
cel. 981520574
CORPORACIONJOHELIF

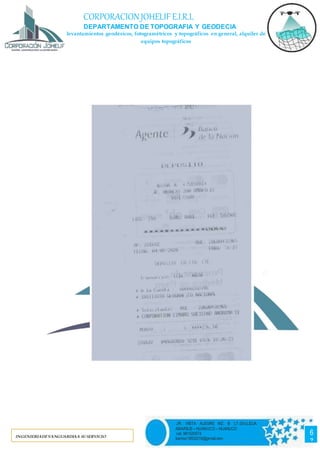

4.7 FACTURA: DE LA COMPRA DE FICHA
TECNICA ERP HUANUCO

67
6
7
cel. 981520574

INFORME DE geodesia

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a INFORME DE geodesia

Similar a INFORME DE geodesia (20)

Último

Último (20)

INFORME DE geodesia
