Este informe describe un proyecto de automatización que involucra dos transistores en un circuito montado en una placa de circuito impreso. El proyecto resultó entretenido de realizar y servirá para prácticas futuras de automatización. El informe incluye preguntas sobre el comportamiento del voltaje en el condensador y cómo cambios en el valor del condensador afectan el tiempo de encendido de la lámpara.

1. COVOMOSA
Electrotecnia
Informe escrito practica 10
Andrés González Hernández
11-11

2. Conclusión
Este proyecto fue muy entretenido de realizar, ya que no
solo había que crear el circuito sino montarlo en placa
también. Este proyecto fue interesante porque contenía 2
transistores y la realización de dicho proyecto nos va a
servir en otras prácticas de automatización por lo que
era fundamental concluirlo.

3. Procedimiento:

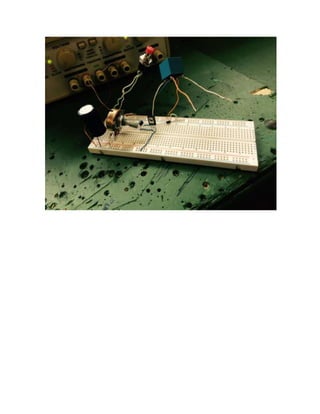

1. Monte el siguiente circuito en el protoboard:
2. Monta el circuito en placa de montaje rápido y
comprueba su funcionamiento.
3. Sustituye el condensadores por otro de distinta
capacidad y comprueba como se modifica el tiempo de
conexión
4. Actúa sobre la RV y comprueba como se modifica el
tiempo de conexión
5. Diseña y construye la placa de circuito impreso

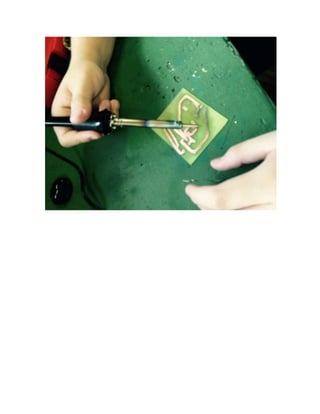

4. 6. Suelda los componentes y comprueba que funcione,
entregue en un chasis ya que este proyecto será
utilizado en los montaje de automatismos a contactores.
7. ¿Cual es valor del voltaje en el condensador antes de
pulsar SW1?
8. ¿Cual es el comportamiento del voltaje en el
condensador después de pulsar SW1?
9. ¿Explique por qué se da este comportamiento?
10. ¿Cómo afecta el tiempo de encendido de la lámpara, el
cambio en el valor del capacitor? Explique
