Este informe describe las pruebas realizadas en el laboratorio para determinar los parámetros de un transformador, incluyendo pruebas de polaridad con corriente continua y alterna, pruebas en vacío y en cortocircuito, y mediciones para calcular la relación de transformación. El autor aprendió a realizar medidas con transformadores usando un multímetro y a determinar sus características.

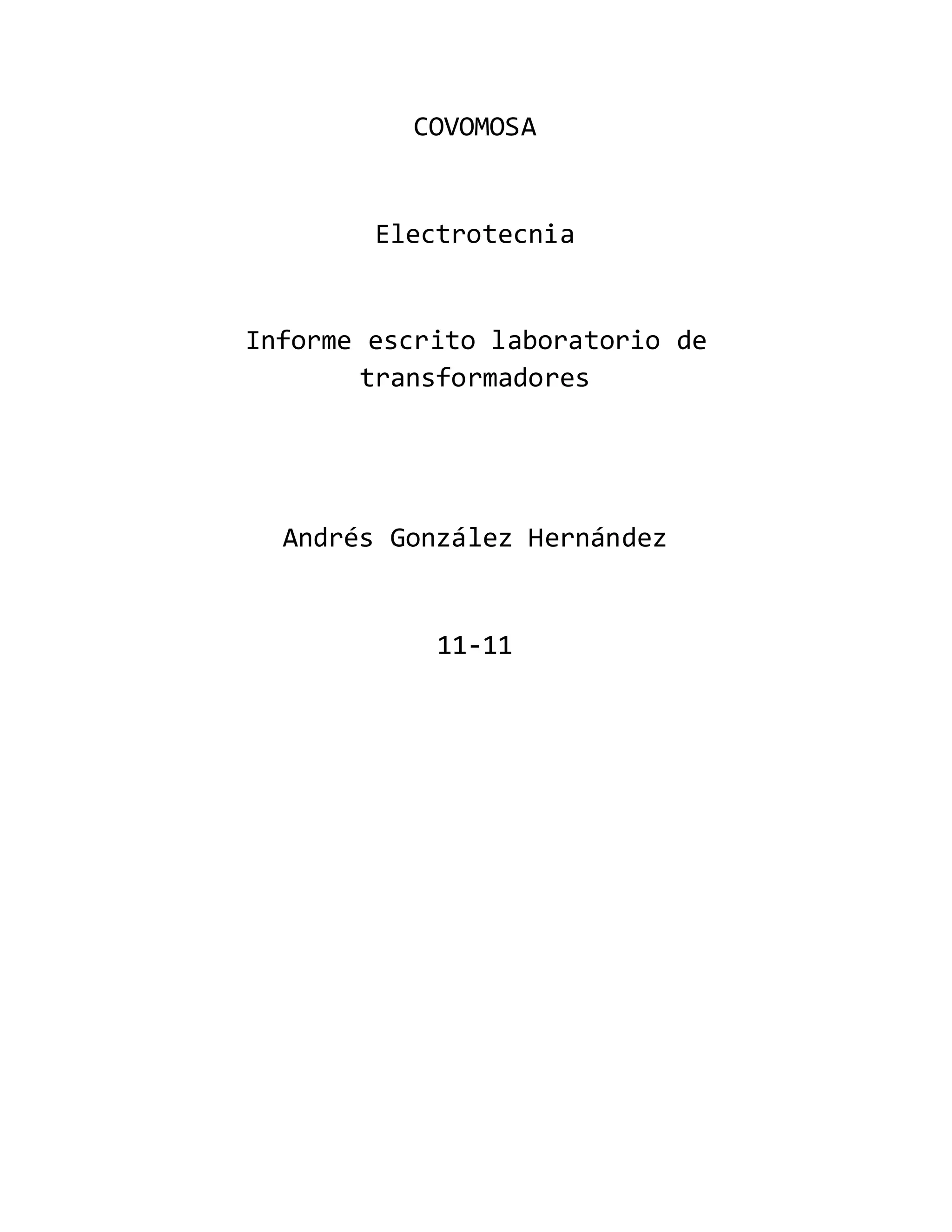

1. COVOMOSA
Electrotecnia
Informe escrito laboratorio de
transformadores
Andrés González Hernández
11-11

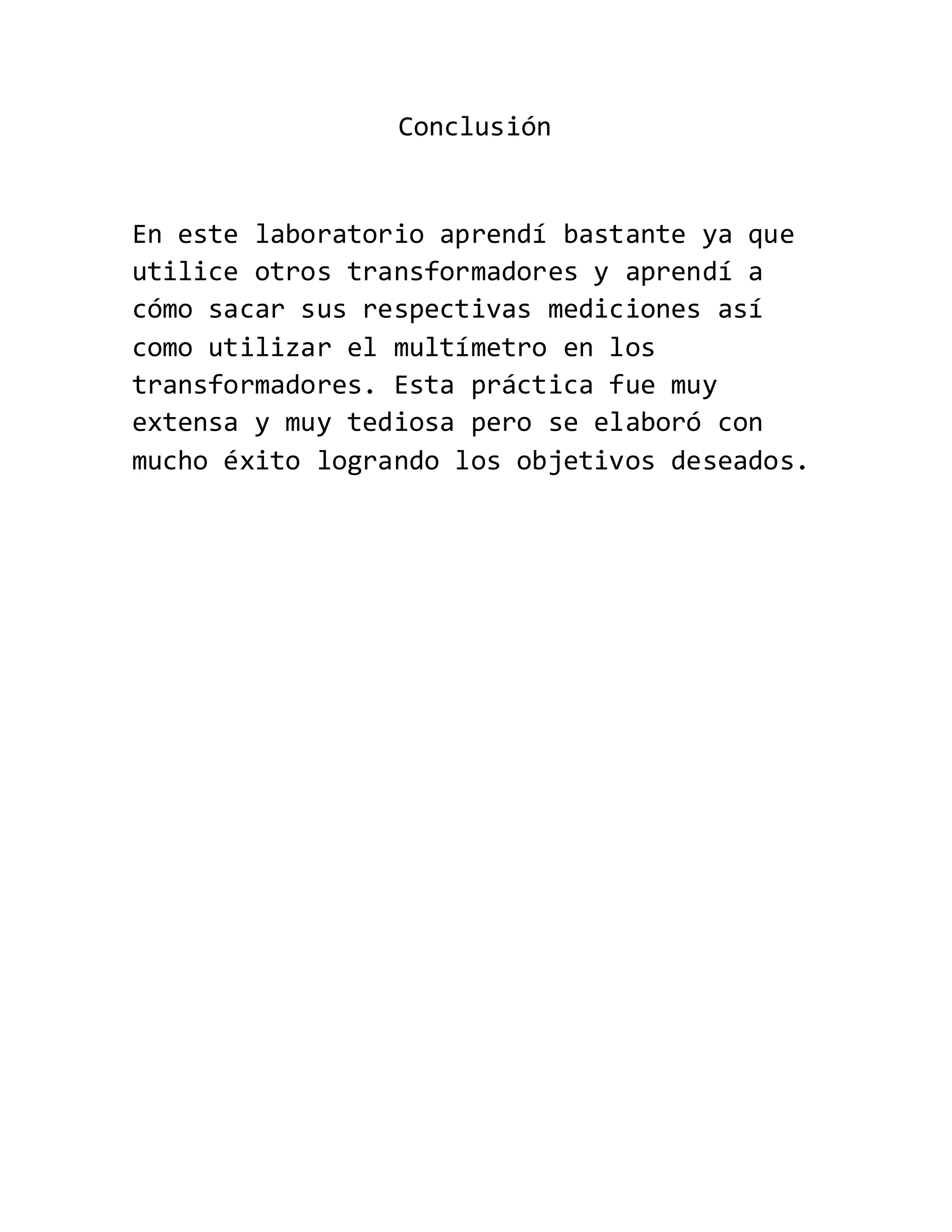

2. Conclusión
En este laboratorio aprendí bastante ya que
utilice otros transformadores y aprendí a
cómo sacar sus respectivas mediciones así
como utilizar el multímetro en los
transformadores. Esta práctica fue muy
extensa y muy tediosa pero se elaboró con
mucho éxito logrando los objetivos deseados.

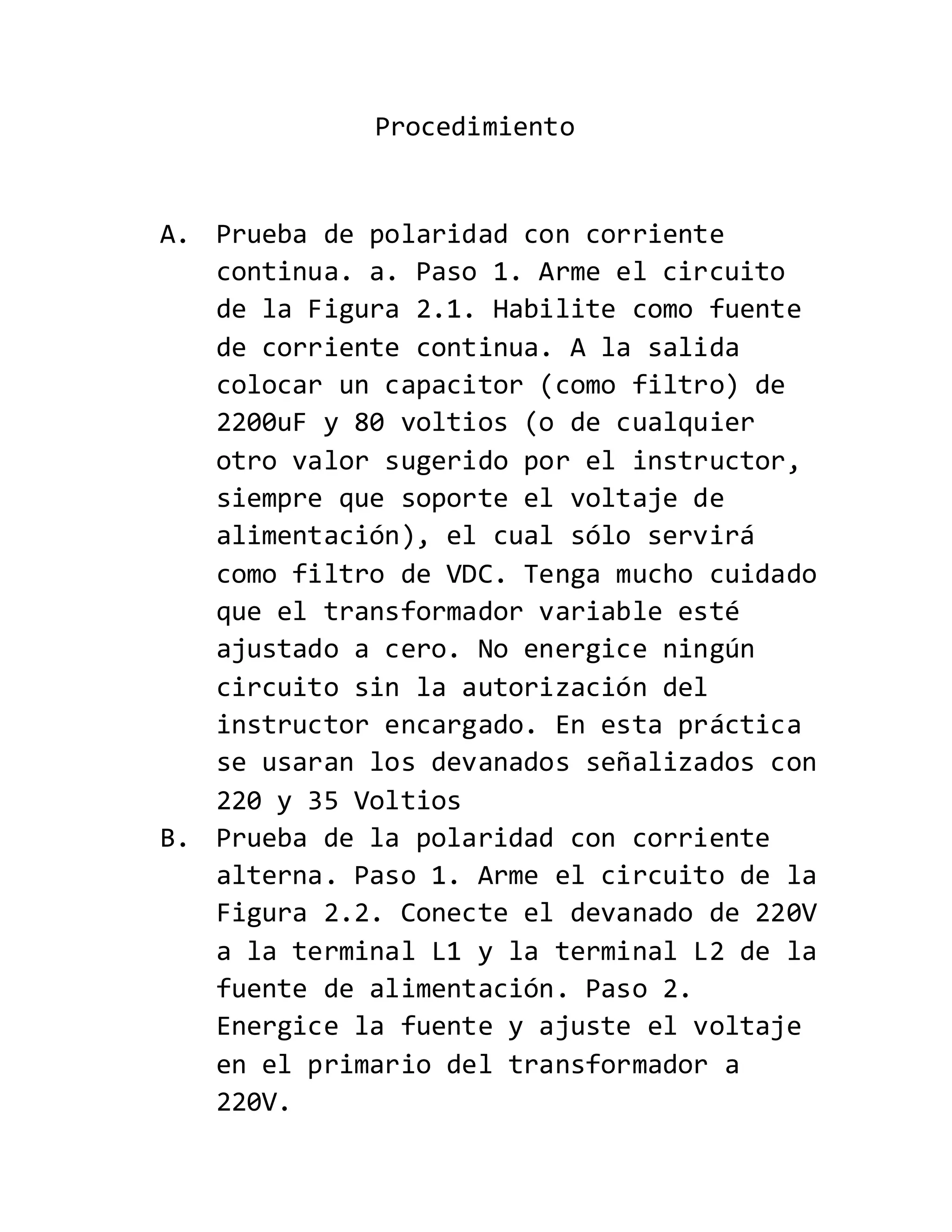

3. Procedimiento

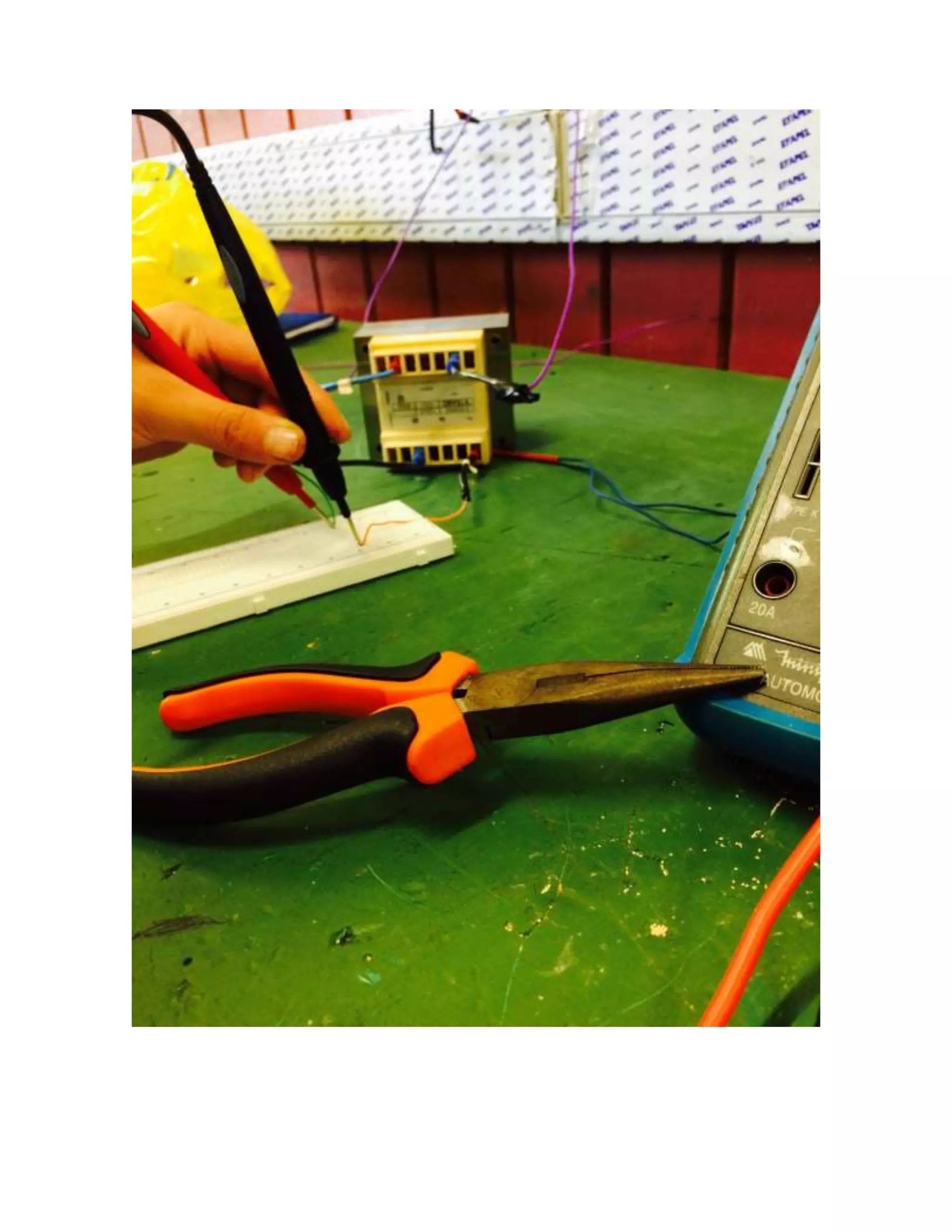

A. Prueba de polaridad con corriente
continua. a. Paso 1. Arme el circuito
de la Figura 2.1. Habilite como fuente
de corriente continua. A la salida
colocar un capacitor (como filtro) de
2200uF y 80 voltios (o de cualquier
otro valor sugerido por el instructor,
siempre que soporte el voltaje de
alimentación), el cual sólo servirá
como filtro de VDC. Tenga mucho cuidado
que el transformador variable esté
ajustado a cero. No energice ningún
circuito sin la autorización del
instructor encargado. En esta práctica
se usaran los devanados señalizados con
220 y 35 Voltios

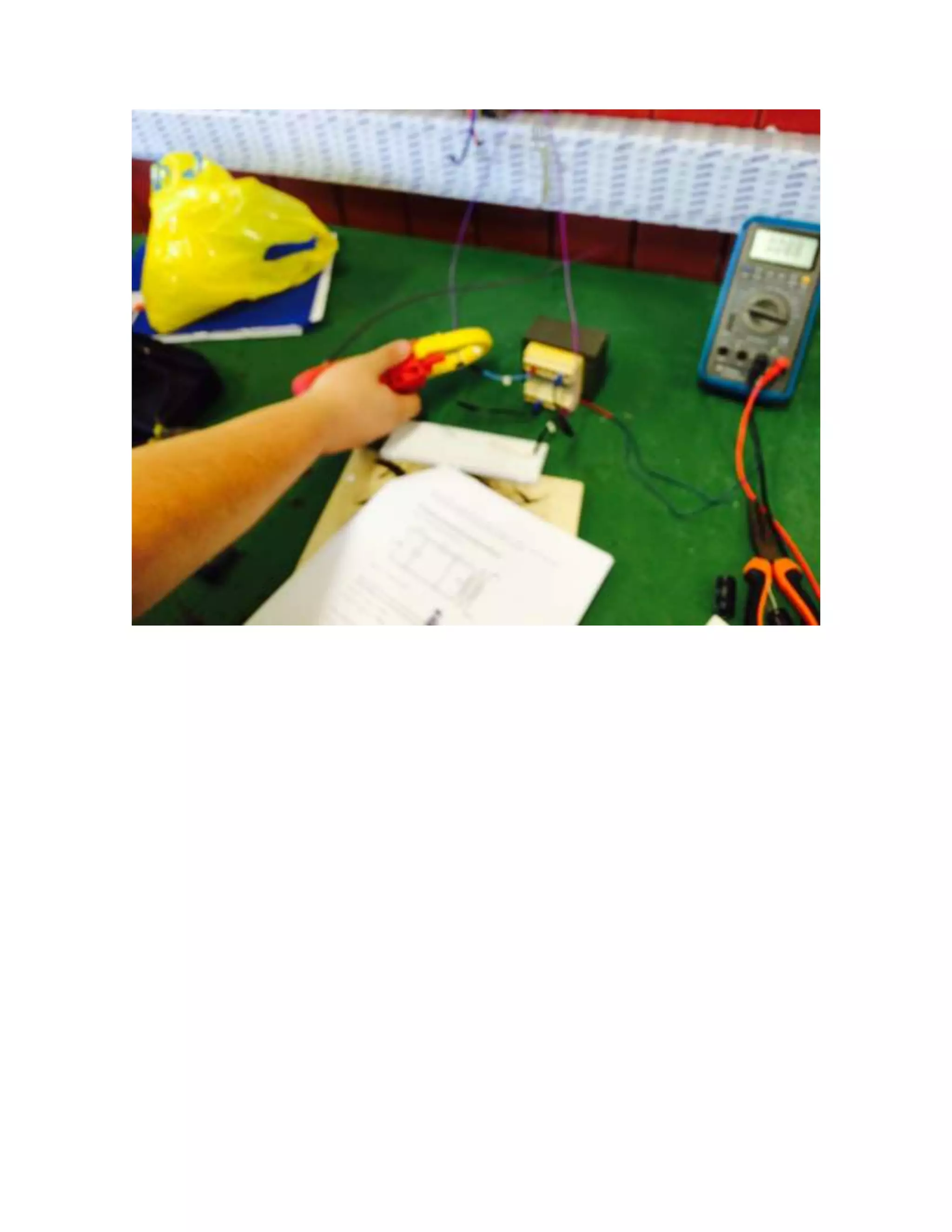

B. Prueba de la polaridad con corriente
alterna. Paso 1. Arme el circuito de la
Figura 2.2. Conecte el devanado de 220V
a la terminal L1 y la terminal L2 de la
fuente de alimentación. Paso 2.
Energice la fuente y ajuste el voltaje
en el primario del transformador a
220V.

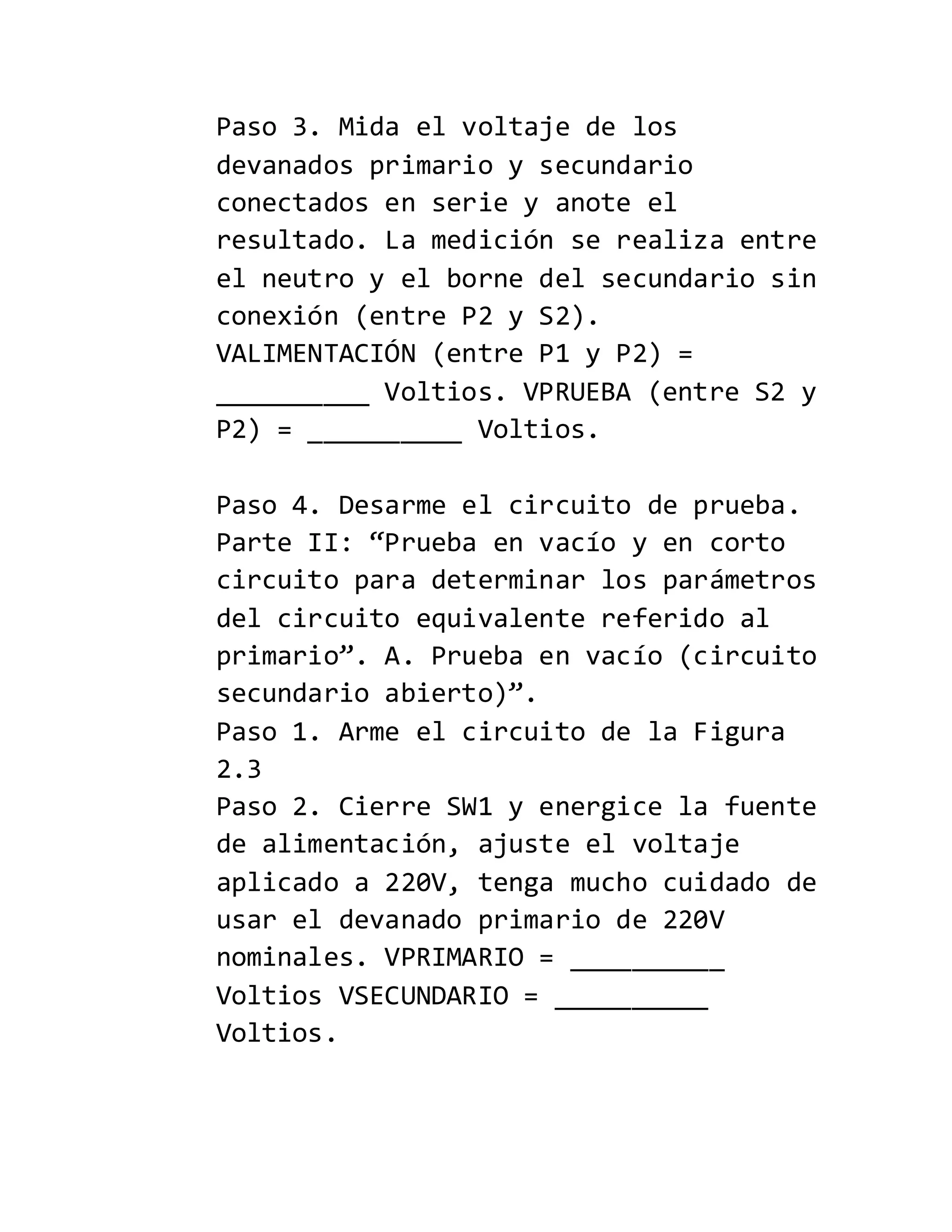

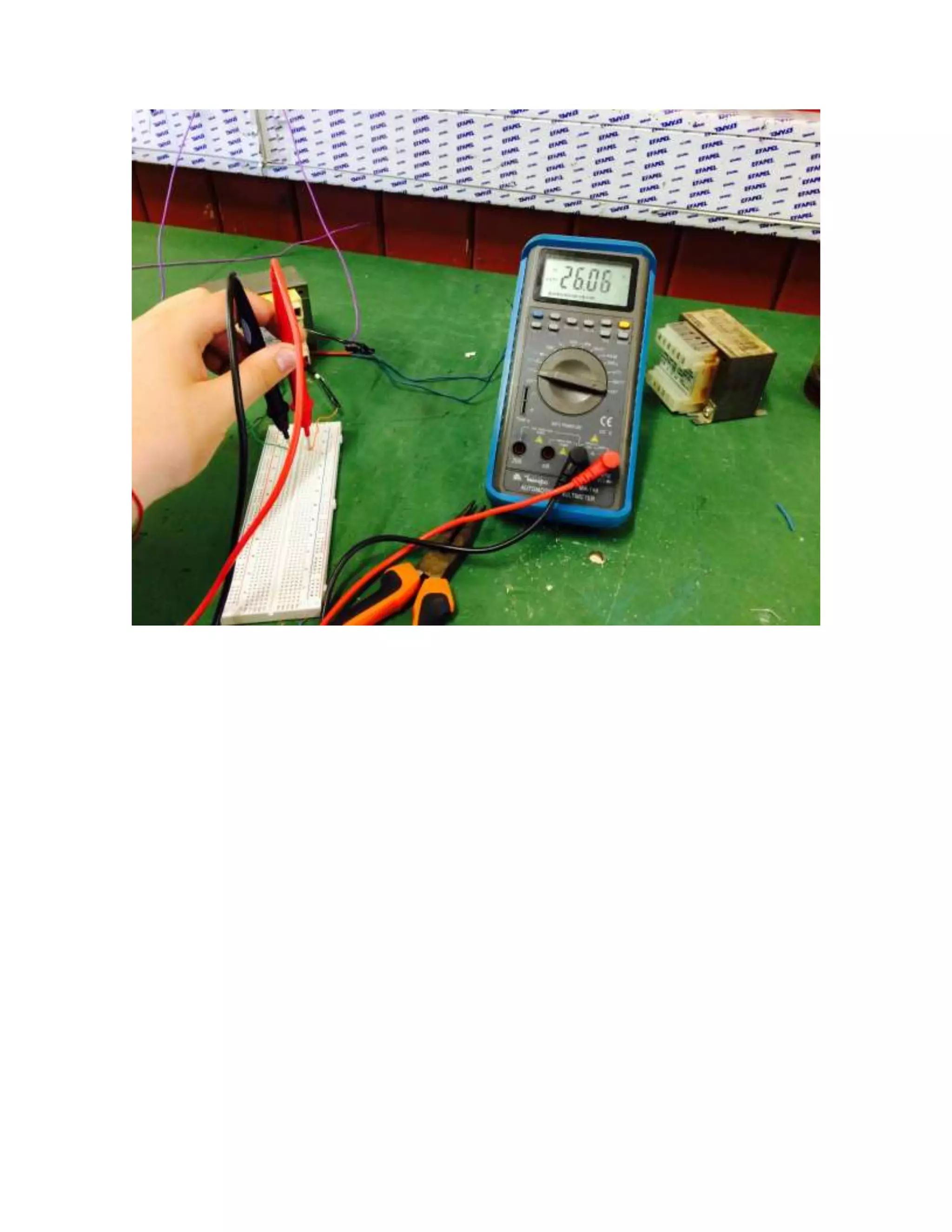

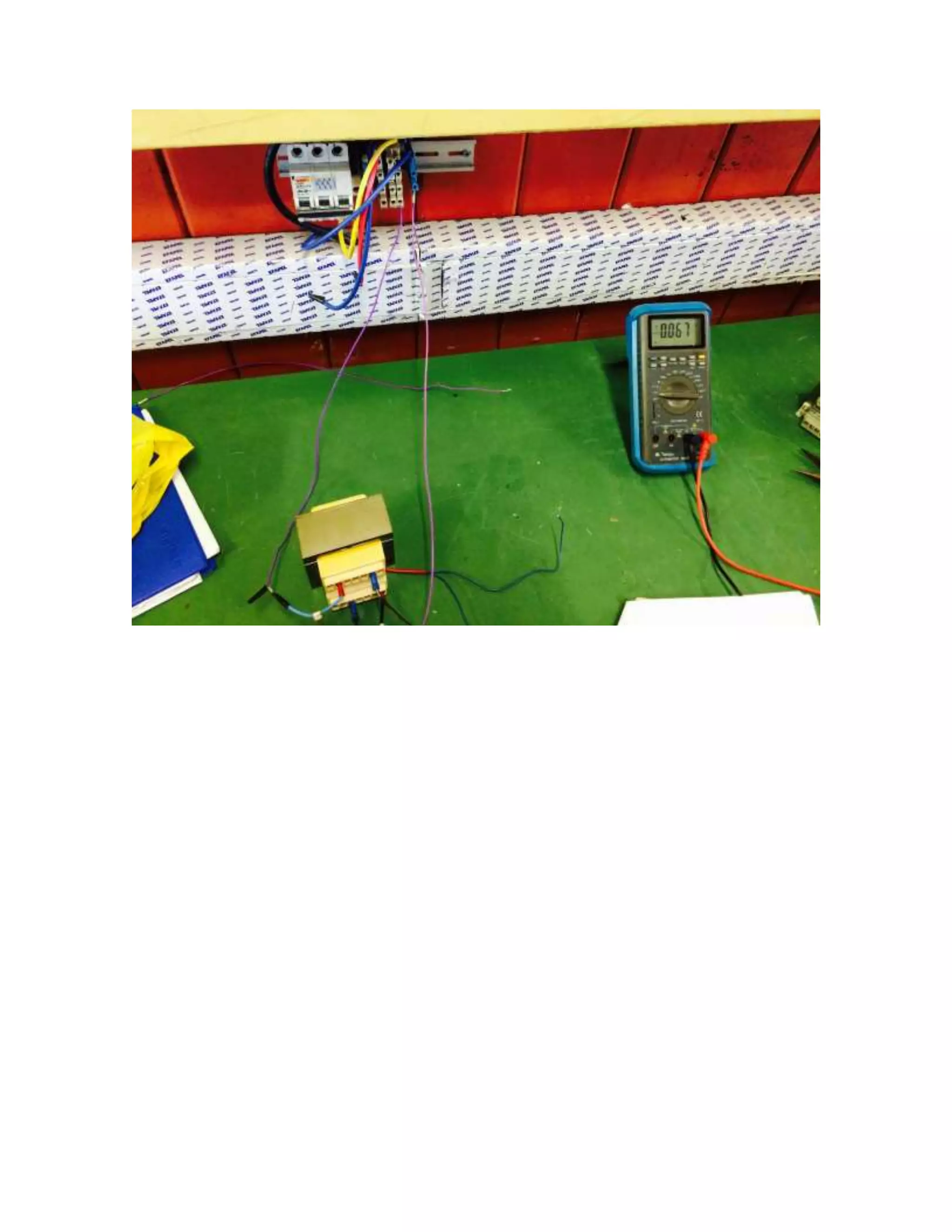

4. Paso 3. Mida el voltaje de los
devanados primario y secundario
conectados en serie y anote el
resultado. La medición se realiza entre
el neutro y el borne del secundario sin
conexión (entre P2 y S2).
VALIMENTACIÓN (entre P1 y P2) =
__________ Voltios. VPRUEBA (entre S2 y
P2) = __________ Voltios.
Paso 4. Desarme el circuito de prueba.
Parte II: “Prueba en vacío y en corto
circuito para determinar los parámetros
del circuito equivalente referido al
primario”. A. Prueba en vacío (circuito
secundario abierto)”.
Paso 1. Arme el circuito de la Figura
2.3
Paso 2. Cierre SW1 y energice la fuente
de alimentación, ajuste el voltaje
aplicado a 220V, tenga mucho cuidado de
usar el devanado primario de 220V
nominales. VPRIMARIO = __________
Voltios VSECUNDARIO = __________
Voltios.

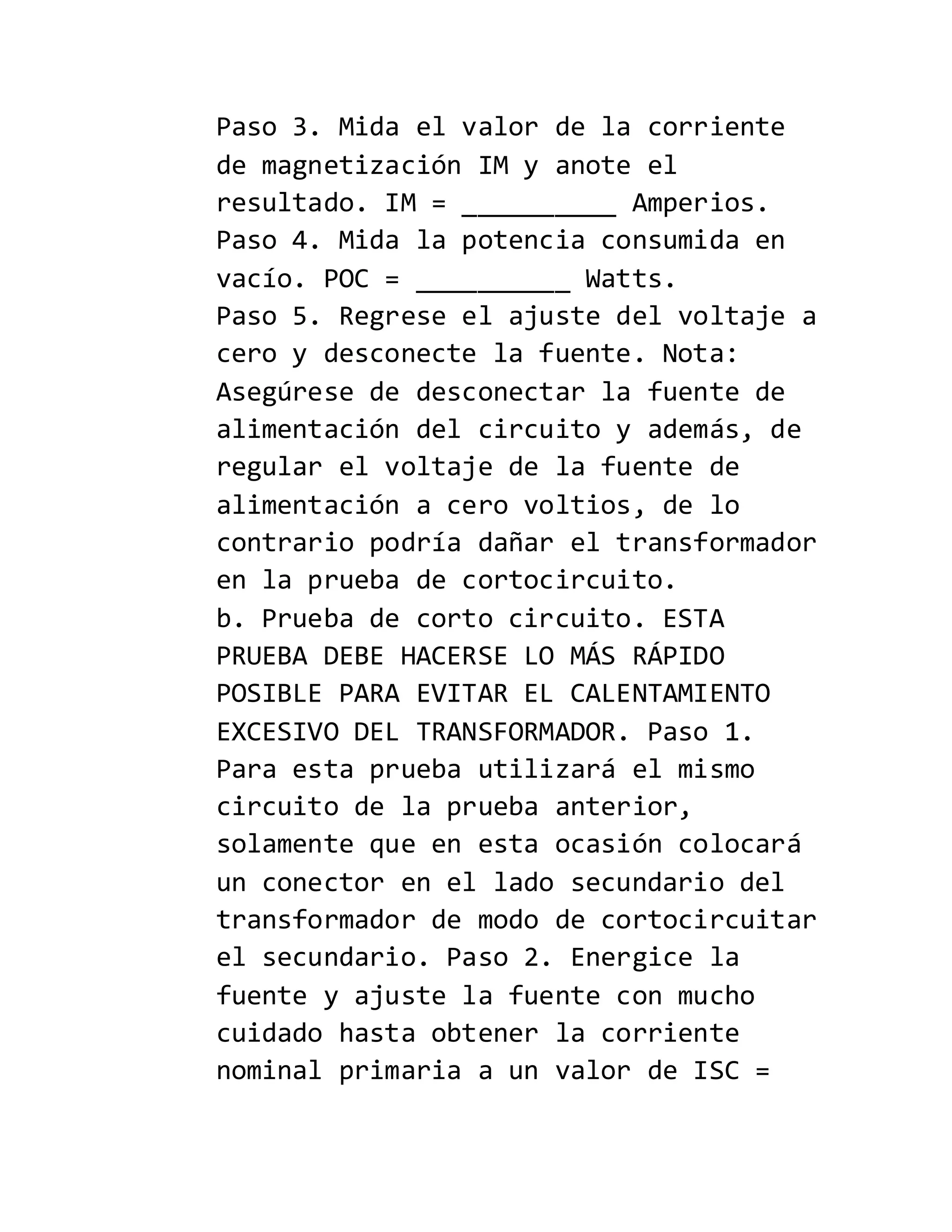

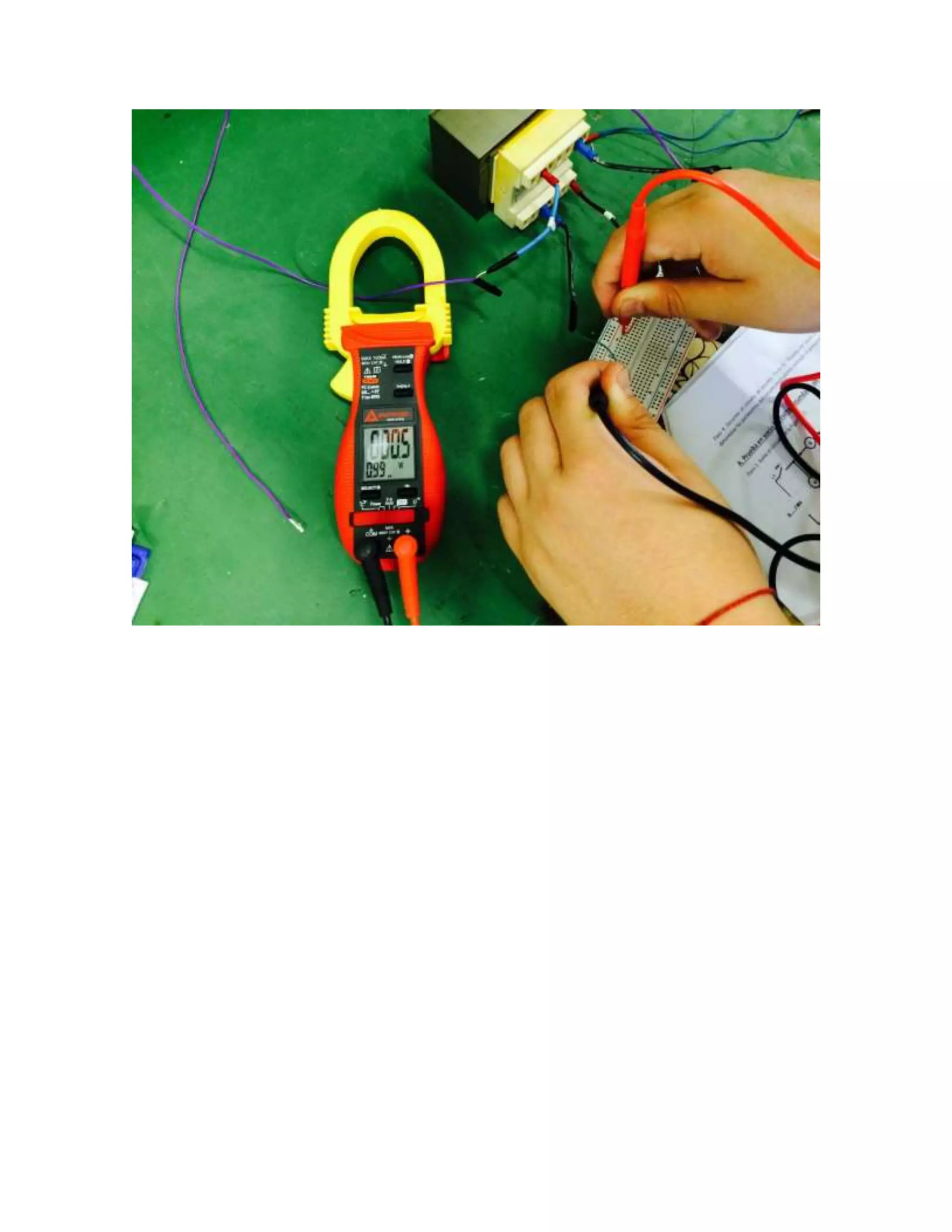

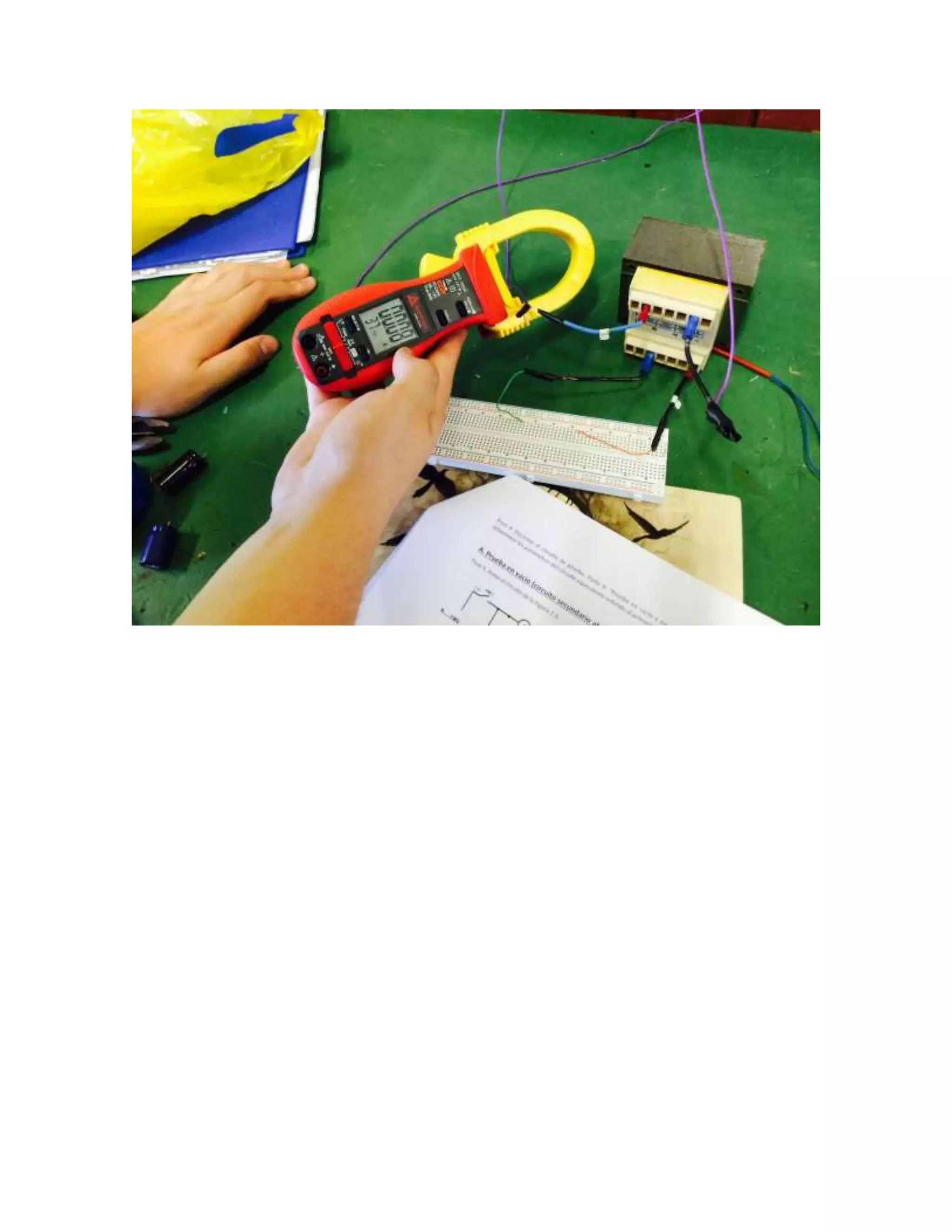

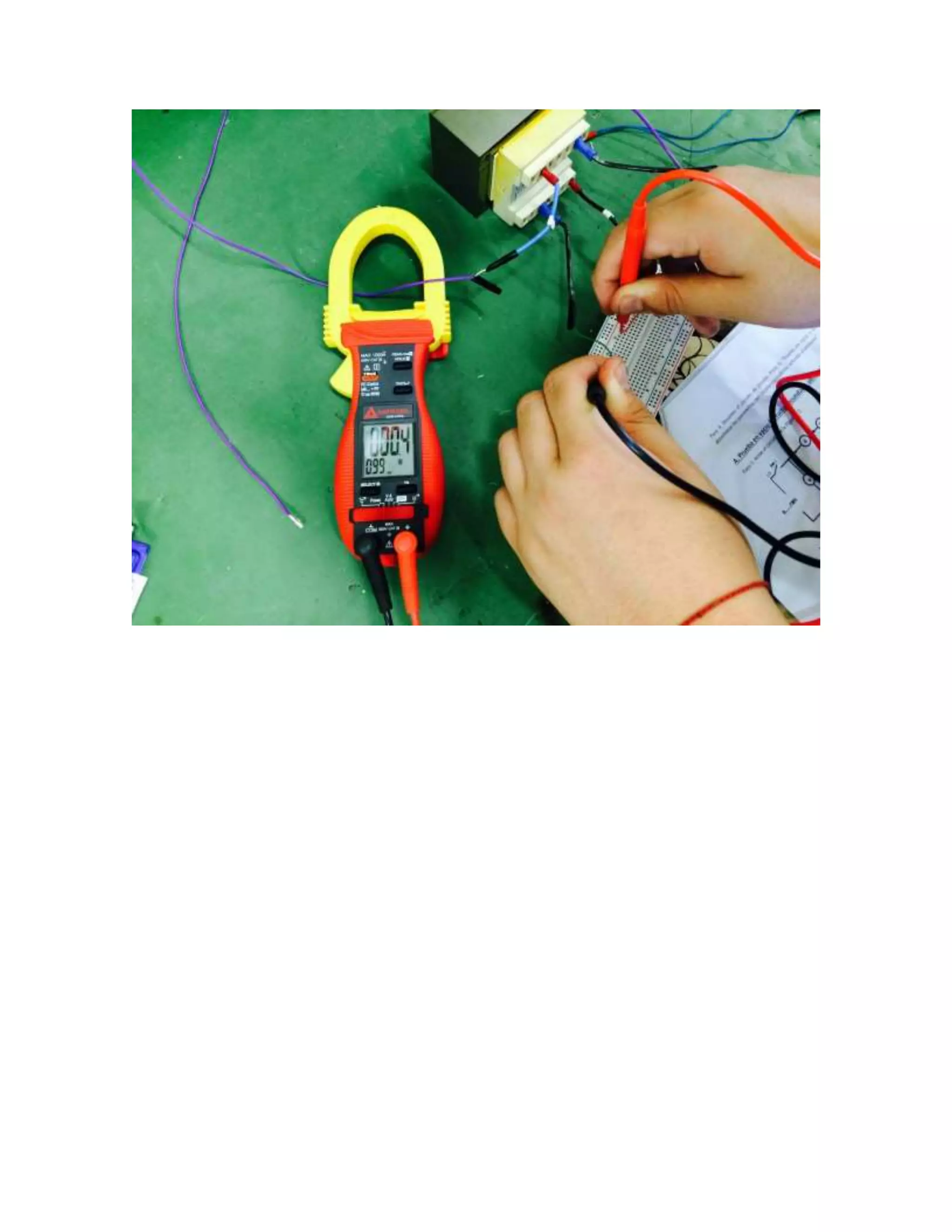

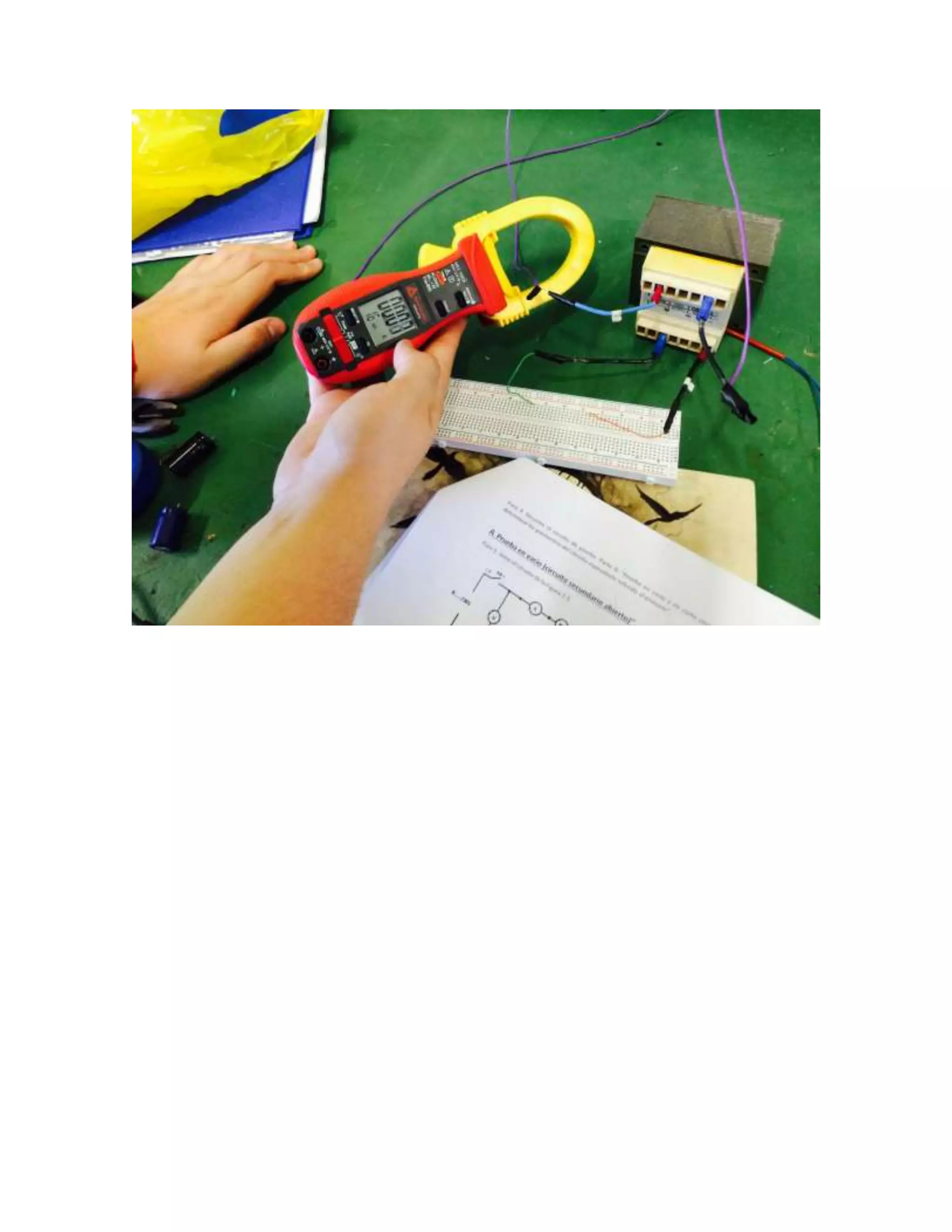

5. Paso 3. Mida el valor de la corriente
de magnetización IM y anote el
resultado. IM = __________ Amperios.
Paso 4. Mida la potencia consumida en
vacío. POC = __________ Watts.
Paso 5. Regrese el ajuste del voltaje a
cero y desconecte la fuente. Nota:
Asegúrese de desconectar la fuente de
alimentación del circuito y además, de
regular el voltaje de la fuente de
alimentación a cero voltios, de lo
contrario podría dañar el transformador
en la prueba de cortocircuito.
b. Prueba de corto circuito. ESTA
PRUEBA DEBE HACERSE LO MÁS RÁPIDO
POSIBLE PARA EVITAR EL CALENTAMIENTO
EXCESIVO DEL TRANSFORMADOR. Paso 1.
Para esta prueba utilizará el mismo
circuito de la prueba anterior,
solamente que en esta ocasión colocará
un conector en el lado secundario del
transformador de modo de cortocircuitar
el secundario. Paso 2. Energice la
fuente y ajuste la fuente con mucho
cuidado hasta obtener la corriente
nominal primaria a un valor de ISC =

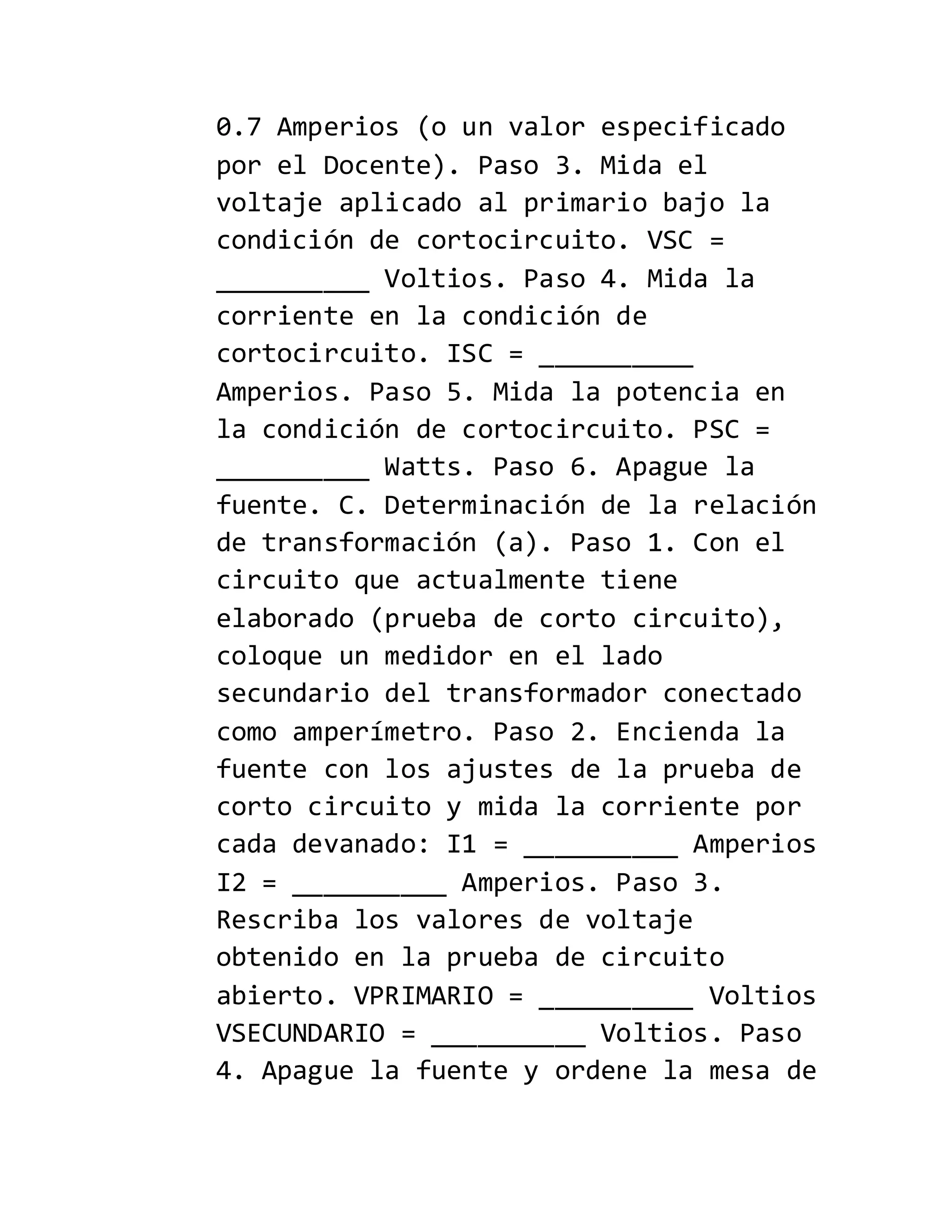

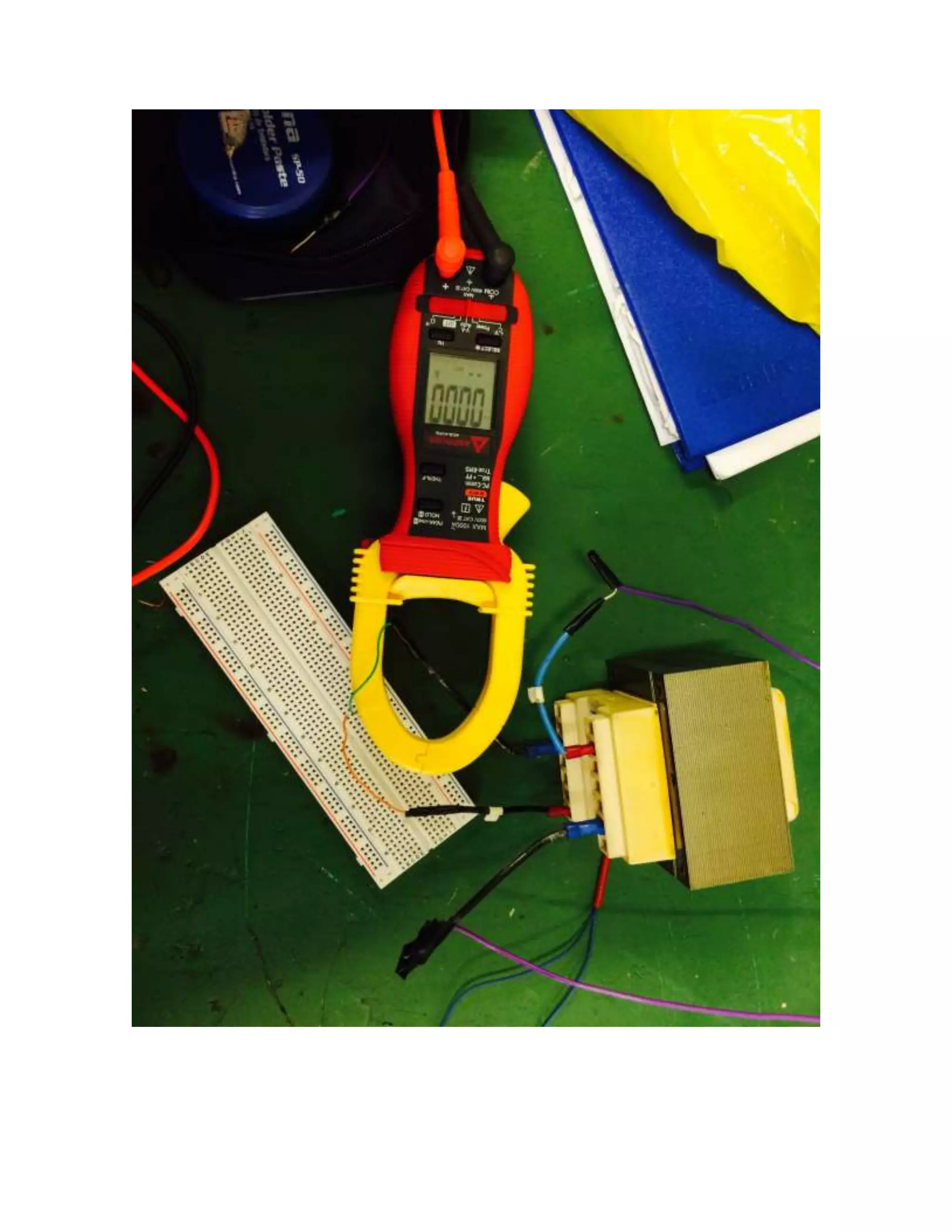

6. 0.7 Amperios (o un valor especificado
por el Docente). Paso 3. Mida el
voltaje aplicado al primario bajo la
condición de cortocircuito. VSC =
__________ Voltios. Paso 4. Mida la
corriente en la condición de
cortocircuito. ISC = __________
Amperios. Paso 5. Mida la potencia en
la condición de cortocircuito. PSC =
__________ Watts. Paso 6. Apague la
fuente. C. Determinación de la relación
de transformación (a). Paso 1. Con el
circuito que actualmente tiene
elaborado (prueba de corto circuito),
coloque un medidor en el lado
secundario del transformador conectado
como amperímetro. Paso 2. Encienda la
fuente con los ajustes de la prueba de
corto circuito y mida la corriente por
cada devanado: I1 = __________ Amperios
I2 = __________ Amperios. Paso 3.
Rescriba los valores de voltaje
obtenido en la prueba de circuito
abierto. VPRIMARIO = __________ Voltios
VSECUNDARIO = __________ Voltios. Paso
4. Apague la fuente y ordene la mesa de

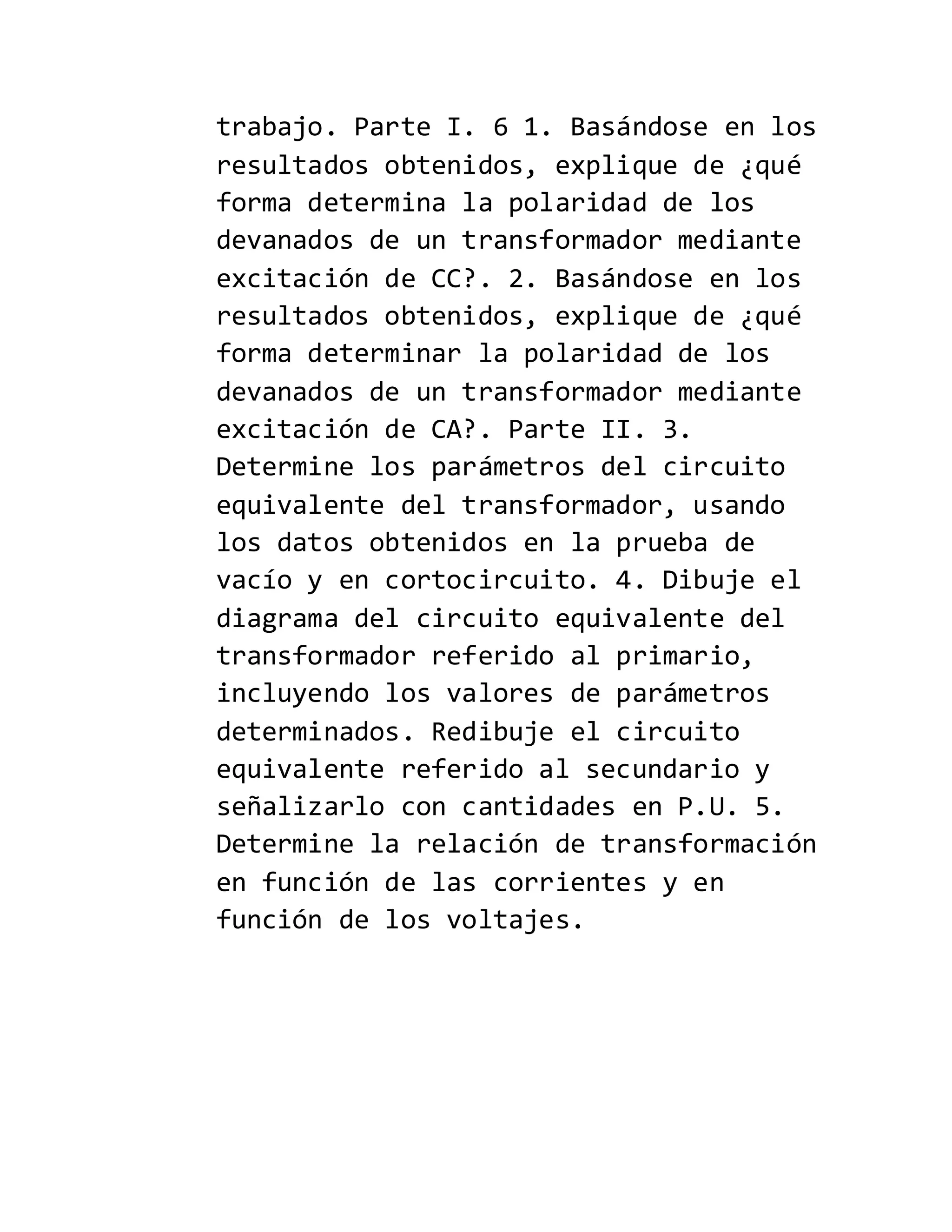

7. trabajo. Parte I. 6 1. Basándose en los
resultados obtenidos, explique de ¿qué
forma determina la polaridad de los
devanados de un transformador mediante
excitación de CC?. 2. Basándose en los
resultados obtenidos, explique de ¿qué
forma determinar la polaridad de los
devanados de un transformador mediante
excitación de CA?. Parte II. 3.
Determine los parámetros del circuito
equivalente del transformador, usando
los datos obtenidos en la prueba de
vacío y en cortocircuito. 4. Dibuje el
diagrama del circuito equivalente del
transformador referido al primario,
incluyendo los valores de parámetros
determinados. Redibuje el circuito
equivalente referido al secundario y
señalizarlo con cantidades en P.U. 5.
Determine la relación de transformación
en función de las corrientes y en
función de los voltajes.
