Este informe describe una práctica de laboratorio sobre el funcionamiento de un diodo rectificador. El estudiante realizó un montaje de un circuito rectificador unidireccional y midió las tensiones continua y en RMS en las bornes de una resistencia. Observó la forma de onda rectificada con un osciloscopio y determinó la tensión pico y la frecuencia.

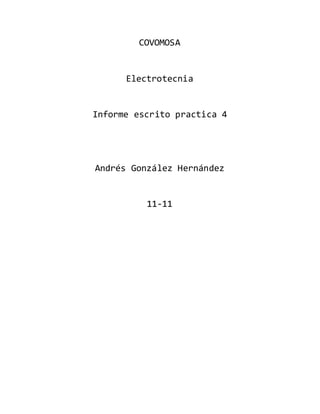

1. COVOMOSA
Electrotecnia
Informe escrito practica 4
Andrés González Hernández
11-11

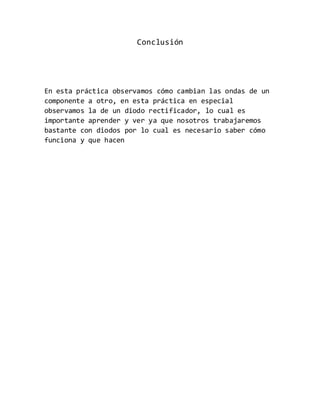

2. Conclusión
En esta práctica observamos cómo cambian las ondas de un
componente a otro, en esta práctica en especial
observamos la de un diodo rectificador, lo cual es
importante aprender y ver ya que nosotros trabajaremos
bastante con diodos por lo cual es necesario saber cómo
funciona y que hacen

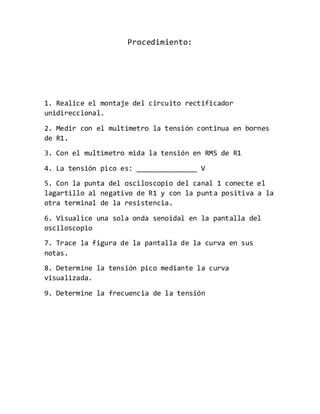

3. Procedimiento:
1. Realice el montaje del circuito rectificador
unidireccional.
2. Medir con el multimetro la tensión continua en bornes
de R1.
3. Con el multimetro mida la tensión en RMS de R1
4. La tensión pico es: _______________ V
5. Con la punta del osciloscopio del canal 1 conecte el
lagartillo al negativo de R1 y con la punta positiva a la
otra terminal de la resistencia.
6. Visualice una sola onda senoidal en la pantalla del
osciloscopio
7. Trace la figura de la pantalla de la curva en sus
notas.
8. Determine la tensión pico mediante la curva
visualizada.
9. Determine la frecuencia de la tensión
