1. LAB 1. Configuración de VLAN
TOPOLOGIA:
Objetivos:
1. Lograr a partirde configuracionesenlosequiposque Switch0seaseleccionadocomoRoot
Bridge.
2. Lograr a partirde configuracionesenlosequiposque el enlace fa0/1de switch1poseael
estadode BLK para RapidPvst.
3. Lograr a partirde configuracionesenlosequiposque el enlace fa0/1de switch3poseael
estadode BLK para RapidPvst.
INSTRUCIONES:
1. Descargue el archivo LAB RSTP.pkt desde el sitioindicadoporel instructor.
2. Realice lassiguientesconfiguracionesenlos Switch:
a. Configure todoslosswitch paratrabajar conel modo Rapid Pvst
b. Configure Switch2conlaprioridad8192 para laVLAN1
c. Configure Switch0modificandolaprioridadparaque se convierte enrootbridge
d. Modifique el costoentre Switch1ySwitch0permitiendoque lainterface Fa0/1
pase al estadoBlockingal convergerel protocolo.
e. Modifique laprioridaddel puertode Switch3ySwith2generandoel estado
BlockingenlaF0/1.
3. Verifique conel comandoshow spanning-treeenSwitch0si el equiposfue designado
como RootBridge.
4. Verifique conel comandoshow spanning-treeenSwitch1si el enlace fa0/1 se encuentra
enel estadoBlocking.

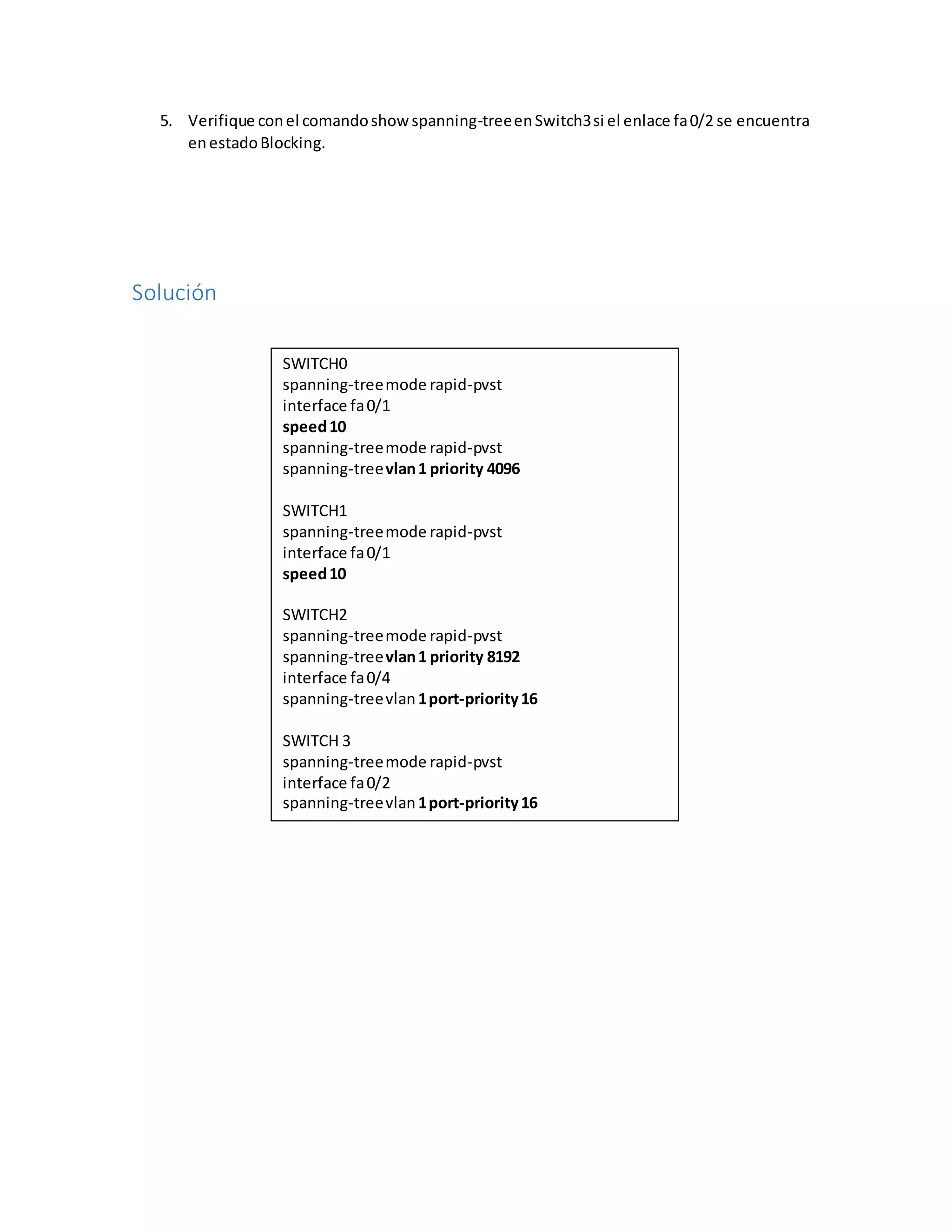

2. 5. Verifique conel comandoshow spanning-treeenSwitch3si el enlace fa0/2 se encuentra
enestadoBlocking.
Solución
SWITCH0
spanning-treemode rapid-pvst
interface fa0/1
speed10
spanning-treemode rapid-pvst
spanning-treevlan1 priority 4096
SWITCH1
spanning-treemode rapid-pvst
interface fa0/1
speed10
SWITCH2
spanning-treemode rapid-pvst
spanning-treevlan1 priority 8192
interface fa0/4
spanning-treevlan1port-priority16
SWITCH 3
spanning-treemode rapid-pvst
interface fa0/2
spanning-treevlan1port-priority16
