1. Exposiciones 11-03
Jaime Antonio Lizarazo conde
Jonathan Elías Niño Castro
Grado 11-03
2016

2. TRANSISTOR
PROTOBOARD
CORRIENTE
CONTINUA

3. TRANSISTOR
• El transistor es un dispositivo
electrónico semiconductor utilizado para entregar una señal de
salida en respuesta a una señal de entrada.
cumple funciones
de amplificador, oscilador, conmutador o rectificador.
actualmente se encuentran prácticamente en todos los aparatos
electrónicos de uso diario: radios, televisores, reproductores de
audio y video, relojes de cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfonos celulares, entre otros.

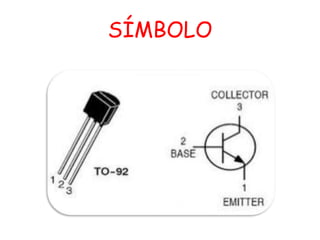

4. SÍMBOLO

5. Corriente Continua
• La corriente continua se refiere al flujo continuo de carga
eléctrica a través de un conductor entre dos puntos de
distinto potencial, que no cambia de sentido con el tiempo. A
diferencia de la corriente alterna, en la corriente continua
las cargas eléctricas circulan siempre en la misma dirección.
Aunque comúnmente se identifica la corriente continua con
una corriente constante, es continua toda corriente que
mantenga siempre la misma polaridad, así disminuya su
intensidad conforme se va consumiendo la carga (por ejemplo
cuando se descarga una batería eléctrica).

6. SÍMBOLO

7. PROTOBOARD
Es una especie de tablero con orificios, en la cual se pueden insertar
componentes electrónicos y cables para armar circuitos. Como su
nombre lo indica, esta tableta sirve para experimentar con circuitos
electrónicos, con lo que se asegura el buen funcionamiento del mismo.
Los protoboard son pequeñas tablas con perforaciones en toda su área,
en las cuales se colocan diversos componentes electrónicos, se
distinguen por tener filas y columnas con lo que se puede saber en que
ubicación posicionar cada pieza, también cuentan con 2 rieles a los
lados, los cuales se usaran como las líneas Positivas y Negativas de
nuestro circuito.

8. • A) Canal central: Es la región localizada en el medio
del protoboard, se utiliza para colocar los circuitos integrados.
• B) Buses: Los buses se localizan en ambos extremos del protoboard,
se representan por las líneas rojas (buses positivos o de voltaje) y
azules (buses negativos o de tierra) y conducen de acuerdo a estas, no
existe conexión física entre ellas. La fuente de poder generalmente se
conecta aquí.
• C) Pistas: La pistas se localizan en la parte central del protoboard,
se representan y conducen según las líneas rosas.

9. DIODO
CONDENSADOR

10. DIODO
• Un diodo es un componente electrónico de dos terminales
que permite la circulación de la corriente eléctrica a través
de él en un solo sentido. Este término generalmente se usa
para referirse al diodo semiconductor, el más común en
la actualidad; consta de una pieza de cristal semiconductor
conectada a dos terminales eléctricos. El diodo de
vacío (que actualmente ya no se usa, excepto para
tecnologías de alta potencia) es un tubo de vacío con
dos electrodos: una lámina como ánodo, y un cátodo.

11. • Los primeros diodos eran válvulas o tubos de vacío, también llamados
válvulas termoiónicas constituidos por dos electrodos rodeados de
vacío en un tubo de cristal, con un aspecto similar al de laslámparas
incandescentes. El invento fue desarrollado en1904 por John Ambrose
Fleming, empleado de la empresa Marconi, basándose en
observaciones realizadas

12. SÍMBOLO

13. CONDENSADOR
• es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico. Está formado por un
par de superficies conductoras, generalmente en forma de láminas oplacas,
en situación de influencia total (esto es, que todas las líneas de
campo eléctrico que parten de una van a parar a la otra) separadas por un
material dieléctrico o por el vacío. Las placas, sometidas a una diferencia
de potencial, adquieren una determinada carga eléctrica, positiva en una de
ellas y negativa en la otra, siendo nula la variación de carga total.
• Aunque desde el punto de vista físico un condensador no almacena carga
ni corriente eléctrica, sino simplemente energía mecánica latente; al ser
introducido en un circuito se comporta en la práctica como un elemento
"capaz" de almacenar la energía eléctrica que recibe durante el periodo de
carga, la misma energía que cede después durante el periodo de descarga.

14. SIMBOLO DEL CONDENSADOR

15. RESISTENCIA
• Se le denomina resistencia eléctrica a la igualdad de
oposición que tienen los electrones al moverse a través de
un conductor. La unidad de resistencia en el Sistema
Internacional es el ohmio, que se representa con la letra
griega omega (Ω), en honor al físico alemán George ohm,
quien descubrió el principio que ahora lleva su nombre.

16. símbolo

17. CORRIENTE ALTERNA
• Se denomina corriente alterna a la corriente eléctrica en la
que la magnitud y el sentido varían cíclicamente.
• La forma de oscilación de la corriente alterna más
comúnmente utilizada es la oscilación con la que se
consigue una transmisión más eficiente de la energía, a tal
punto que al hablar de corriente alterna se sobrentiende que
se refiere a la corriente alterna senoidal.

18. símbolo

19. TRANSFORMADOR
• Se denomina transformador a un dispositivo eléctrico que permite aumentar
o disminuir la tensión en un circuito eléctrico de corriente alterna,
manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un
transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la
salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas,
dependiendo de su diseño y tamaño, entre otros factores.
• El transformador es un dispositivo que convierte la energía eléctrica alterna
de un cierto nivel de tensión, en energía alterna de otro nivel de tensión,
basándose en el fenómeno de la inducción electromagnética. Está constituido
por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de
material ferro magnético, pero aisladas entre sí eléctricamente. La única
conexión entre las bobinas la constituye el flujo magnético común que se
establece en el núcleo

20. SIMBOLO

21. TIPOS DE
TRANSFORMADOR
• Transformador elevador/reductor de tensión
• Transformadores variables
• Transformador de aislamiento
• Transformador de alimentación
• Transformador trifásico
• Transformador de pulsos

22. PILA SECA
• Una pila seca está formada por celdas galvánicas con electrolitos
pastosos. La pila seca común es la pila de zinc-carbono, que usa una
celda llamada a veces celda Leclanché seca, con una tensión nominal
de 1,5 voltios, el mismo que el de las pilas alcalinas (debido a que
ambas usan la misma combinación zinc-dióxido de manganeso).
Suelen conectarse varias celdas en serie dentro de una misma carcasa
o compartimento para formar una pila de mayor tensión que el
provisto por una sola. Una pila seca muy conocida es la «pila de
transistor» de 9 voltios (pila PP3), constituida internamente por un
conjunto estándar de seis células de zinc-carbono o alcalinas, o bien
por tres celdas de litio

23. SIMBOLO

25. SENSOR
• Un sensor es un dispositivo capaz de
detectar magnitudes físicas o
químicas, llamadas variables de
instrumentación, y transformarlas en
variables eléctricas. Las variables de
instrumentación pueden ser por
ejemplo: temperatura, intensidad
lumínica, distancia, aceleración,
inclinación, desplazamiento, presión,
fuerza, torsión, humedad,
movimiento, pH, etc. Una magnitud
eléctrica puede ser una resistencia
eléctrica (como en una RTD),
una capacidad eléctrica (como en
un sensor de humedad), una tensión
eléctrica (como en un termopar),
una corriente eléctrica (como en
un fototransistor), etc

26. LED
• es un componente optoelectrónico pasivo y,
más concretamente, un diodo que emite Los
leds se usan como indicadores en muchos
dispositivos y en iluminación. Los primeros
leds emitían luz roja de baja intensidad, pero
los dispositivos actuales emiten luz de alto
brillo en el espectro infrarrojo, visible
y ultravioleta.
• Debido a su capacidad de operación a altas
frecuencias, son también útiles en
tecnologías avanzadas de comunicaciones y
control. Los leds infrarrojos también se usan
en unidades de control remoto de muchos
productos comerciales incluyendo equipos
de audio y video

27. SÍMBOLOS
SENSOR LED
