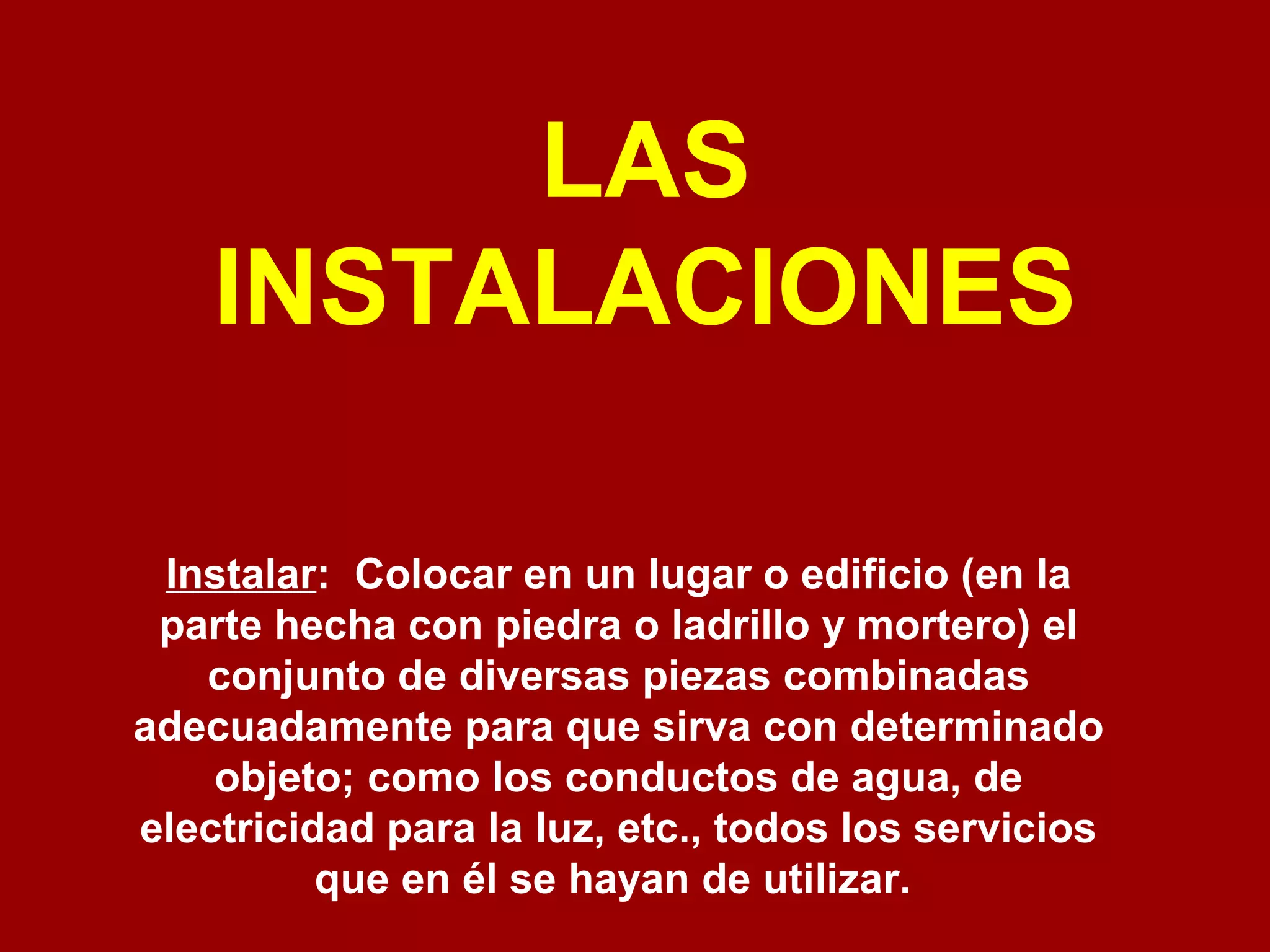

1. LAS
INSTALACIONES
Instalar: Colocar en un lugar o edificio (en la
parte hecha con piedra o ladrillo y mortero) el
conjunto de diversas piezas combinadas
adecuadamente para que sirva con determinado
objeto; como los conductos de agua, de
electricidad para la luz, etc., todos los servicios
que en él se hayan de utilizar.

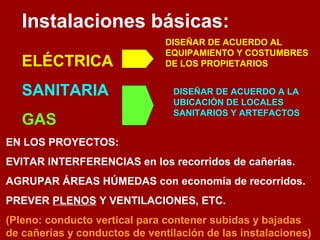

2. Instalaciones básicas:
ELÉCTRICA
SANITARIA
GAS
DISEÑAR DE ACUERDO AL
EQUIPAMIENTO Y COSTUMBRES
DE LOS PROPIETARIOS
DISEÑAR DE ACUERDO A LA
UBICACIÓN DE LOCALES
SANITARIOS Y ARTEFACTOS
EN LOS PROYECTOS:
EVITAR INTERFERENCIAS en los recorridos de cañerías.
AGRUPAR ÁREAS HÚMEDAS con economía de recorridos.
PREVER PLENOS Y VENTILACIONES, ETC.
(Pleno: conducto vertical para contener subidas y bajadas
de cañerías y conductos de ventilación de las instalaciones)

3. INSTALACIÓN
ELÉCTRICA

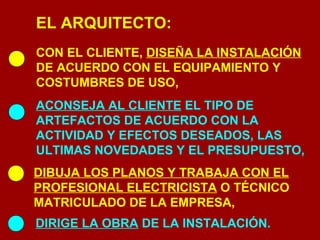

4. EL ARQUITECTO:
CON EL CLIENTE, DISEÑA LA INSTALACIÓN
DE ACUERDO CON EL EQUIPAMIENTO Y
COSTUMBRES DE USO,
ACONSEJA AL CLIENTE EL TIPO DE
ARTEFACTOS DE ACUERDO CON LA
ACTIVIDAD Y EFECTOS DESEADOS, LAS
ULTIMAS NOVEDADES Y EL PRESUPUESTO,
DIBUJA LOS PLANOS Y TRABAJA CON EL
PROFESIONAL ELECTRICISTA O TÉCNICO
MATRICULADO DE LA EMPRESA,
DIRIGE LA OBRA DE LA INSTALACIÓN.

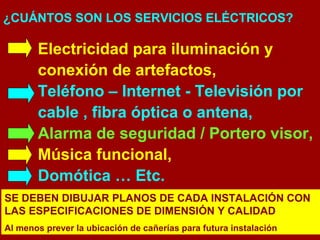

5. ¿CUÁNTOS SON LOS SERVICIOS ELÉCTRICOS?
Electricidad para iluminación y
conexión de artefactos,
Teléfono – Internet - Televisión por
cable , fibra óptica o antena,
Alarma de seguridad / Portero visor,
Música funcional,
Domótica … Etc.
SE DEBEN DIBUJAR PLANOS DE CADA INSTALACIÓN CON
LAS ESPECIFICACIONES DE DIMENSIÓN Y CALIDAD
Al menos prever la ubicación de cañerías para futura instalación

6. Hay partes VISIBLES de las instalaciones :
para conectar artefactos, para accionar,
para acceder, para seguridad, etc.
Hay partes OCULTAS:
son conductos o cañerías y accesorios
(codos y uniones) para contener los cables.

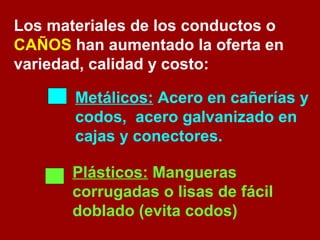

7. Los materiales de los conductos o
CAÑOS han aumentado la oferta en
variedad, calidad y costo:
Metálicos: Acero en cañerías y
codos, acero galvanizado en
cajas y conectores.
Plásticos: Mangueras
corrugadas o lisas de fácil
doblado (evita codos)

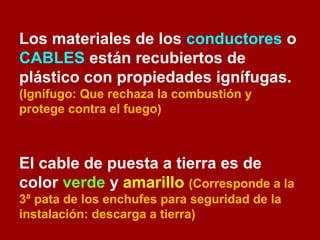

8. Los materiales de los conductores o
CABLES están recubiertos de
plástico con propiedades ignífugas.
(Ignífugo: Que rechaza la combustión y
protege contra el fuego)
El cable de puesta a tierra es de
color verde y amarillo (Corresponde a la
3ª pata de los enchufes para seguridad de la
instalación: descarga a tierra)

9. COMPONENTES DE SEGURIDAD
LLAVE TÉRMICA EXTERNA
(Corte por aumento de temperatura: Cortocircuito)
LLAVES TÉRMICAS INTERNAS
(Corte por aumento de temperatura: Cortocircuito)
DISYUNTORES
TABLERO PRIMARIO
CERCANO AL MEDIDOR
LLAVE DE CORTE GENERAL
TABLERO SECUNDARIO
EN COCINA O HALL
TANTAS LLAVES COMO
CIRCUITOS
TABLERO SECUNDARIO
TANTOS DISYUNTORES COMO
(Corte por pérdida de potencial LLAVES TÉRMICAS
que descarga a tierra)

10. INSTALACIÓN ELÉCTRICA
DISEÑO
SEGURIDAD
LUMINOTECNIA

11. PLANO REPLANTEO (PARA LA OBRA), CON BOCAS Y
TOMAS DE ELECTRICIDAD ACOTADAS. (boca toma Ω)

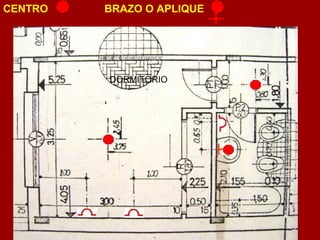

12. CENTRO BRAZO O APLIQUE
DORMITORIO

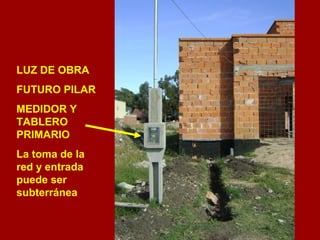

13. LUZ DE OBRA
FUTURO PILAR
MEDIDOR Y
TABLERO
PRIMARIO
La toma de la
red y entrada
puede ser
subterránea

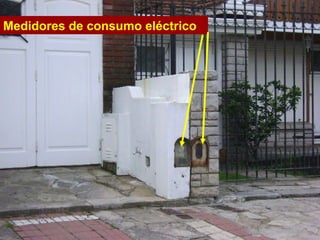

14. Medidores de consumo eléctrico

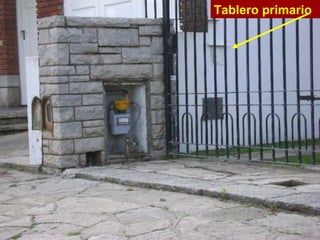

15. Tablero primario

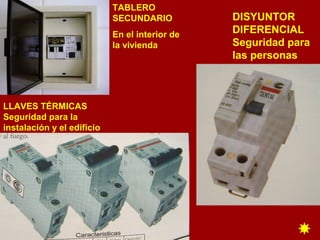

16. LLAVES TÉRMICAS
Seguridad para la
instalación y el edificio
DISYUNTOR
DIFERENCIAL
Seguridad para
las personas
TABLERO
SECUNDARIO
En el interior de
la vivienda


17. AHORRO DE ENERGÍA
Propuestas de novedades
comerciales en luminarias
de bajo consumo.
Revista Megaluz.43, Año 7/MayoJunio

19. Cuadro comparativo
de consumo entre
lámparas de bajo
consumo y las viejas
incandescentes.

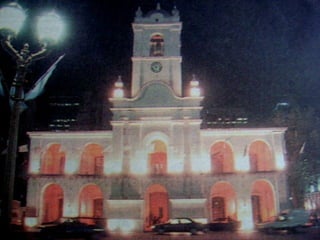

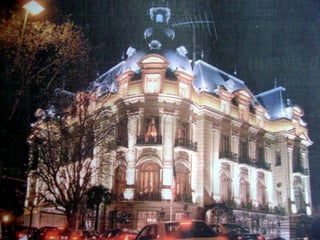

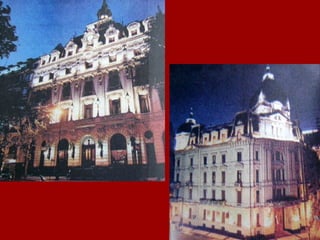

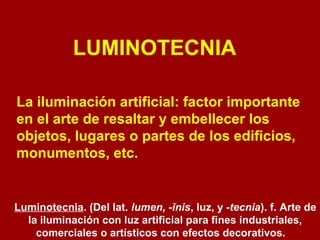

20. LUMINOTECNIA
La iluminación artificial: factor importante
en el arte de resaltar y embellecer los
objetos, lugares o partes de los edificios,
monumentos, etc.
Luminotecnia. (Del lat. lumen, -ĭnis, luz, y -tecnia). f. Arte de
la iluminación con luz artificial para fines industriales,
comerciales o artísticos con efectos decorativos.

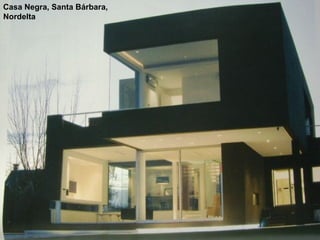

25. Casa Negra, Santa Bárbara,
Nordelta

26. Vivienda en Kentucky Club de Campo,
Funes, Santa Fe

28. 

29. ESPACIOS INTERIORES
Imágenes de la Revista Megaluz, Año 5, Nº 28

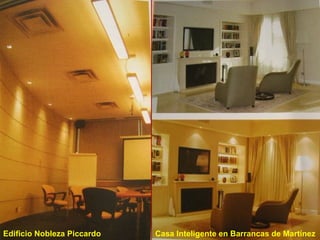

30. Edificio Nobleza Piccardo Casa Inteligente en Barrancas de Martínez

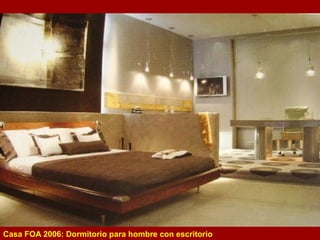

31. Casa FOA 2006: Dormitorio para hombre con escritorio

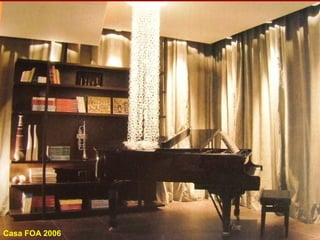

32. Casa FOA 2006

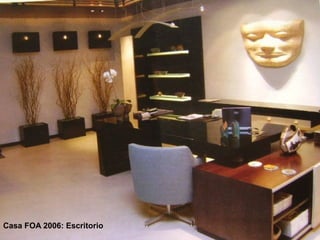

33. Casa FOA 2006: Escritorio

34. OBSERVAR,
REFLEXIONAR,
INVESTIGAR …
…DISEÑAR
fin
