Los separadores son instrumentos quirúrgicos que se usan para facilitar la exposición de los tejidos durante la cirugía con el mínimo trauma posible. Incluyen separadores manuales como el de Deaver y Richardson, separadores autoestáticos como el de Balfour y Gosset, y separadores vaginales como el de Doyen. Las pinzas quirúrgicas como las de Duval, Mixter y Payr se usan para sostener suavemente los tejidos sin causar lesiones.

1. Instituto Politécnico Nacional
Escuela Superior de Medicina
Introducción de la Cirugía
Tema: Instrumental Especializado

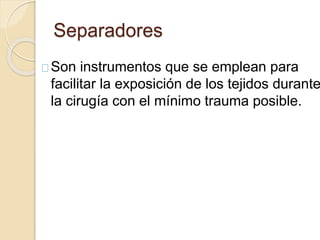

2. Separadores
Son instrumentos que se emplean para
facilitar la exposición de los tejidos durante
la cirugía con el mínimo trauma posible.

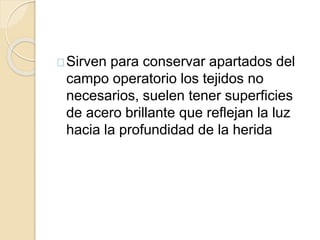

3. Sirven para conservar apartados del
campo operatorio los tejidos no
necesarios, suelen tener superficies
de acero brillante que reflejan la luz
hacia la profundidad de la herida

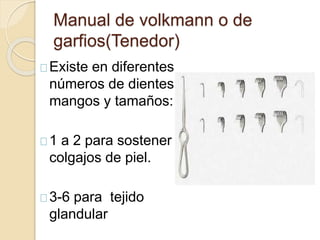

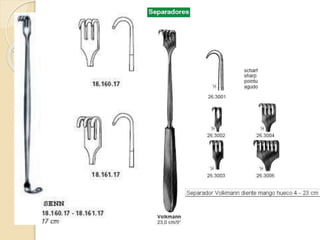

4. Manual de volkmann o de
garfios(Tenedor)
Existe en diferentes
números de dientes ,
mangos y tamaños:
1 a 2 para sostener
colgajos de piel.
3-6 para tejido
glandular

6. MANUAL DE DEAVER o Valva
semilunar
Sirven para separar vísceras en la
cavidad abdominal en posición
profunda.
Especialidades: Cirugía General,
Ginecobstetricia, Proctología, Cirugía General,
Cirugía Pediátrica.
Objetivos:Ampliar campo
quirúrgico abdominal

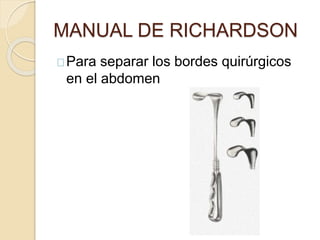

7. MANUAL DE RICHARDSON
Para separar los bordes quirúrgicos
en el abdomen

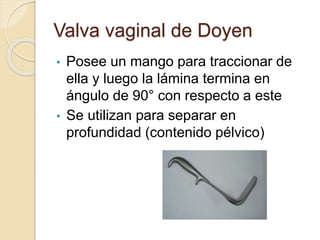

8. Valva vaginal de Doyen
• Posee un mango para traccionar de
ella y luego la lámina termina en
ángulo de 90° con respecto a este
• Se utilizan para separar en
profundidad (contenido pélvico)

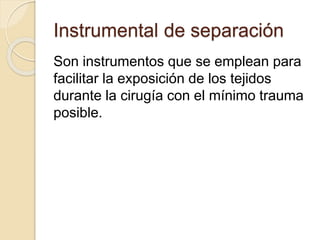

9. Instrumental de separación
Son instrumentos que se emplean para
facilitar la exposición de los tejidos
durante la cirugía con el mínimo trauma
posible.

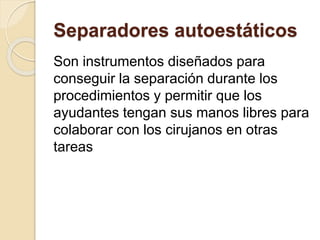

10. Separadores autoestáticos
Son instrumentos diseñados para
conseguir la separación durante los
procedimientos y permitir que los
ayudantes tengan sus manos libres para
colaborar con los cirujanos en otras
tareas

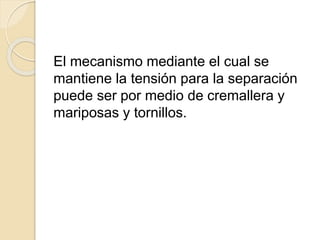

11. El mecanismo mediante el cual se
mantiene la tensión para la separación
puede ser por medio de cremallera y
mariposas y tornillos.

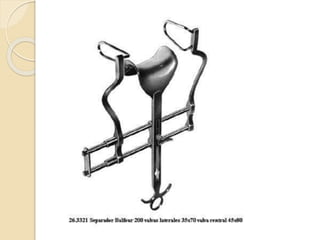

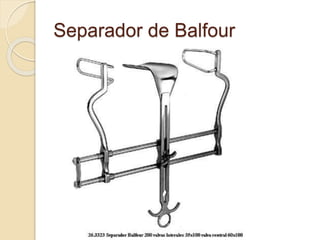

12. Separador de Balfour

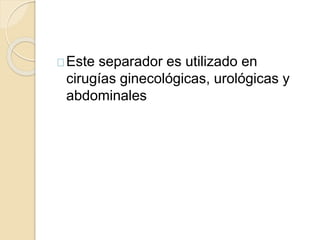

14. Este separador es utilizado en
cirugías ginecológicas, urológicas y
abdominales

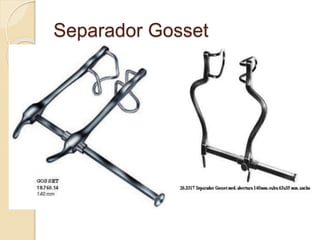

15. Separador Gosset

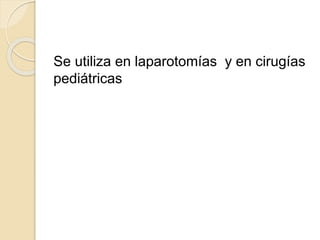

16. Se utiliza en laparotomías y en cirugías
pediátricas

18. Separador O’sullivan-
O’connor
Se utiliza
para retraer
la pared
abdominal
durante la
cirugía
abdominal
baja o
ginecológica
.

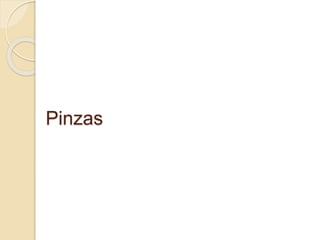

19. Pinzas

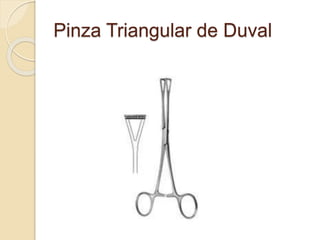

20. Pinza Triangular de Duval

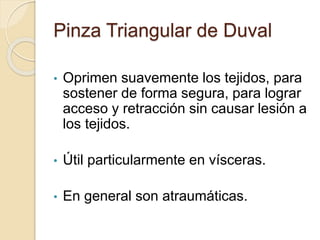

21. Pinza Triangular de Duval
• Oprimen suavemente los tejidos, para
sostener de forma segura, para lograr
acceso y retracción sin causar lesión a
los tejidos.
• Útil particularmente en vísceras.
• En general son atraumáticas.

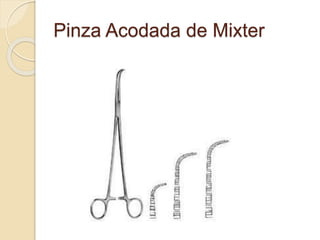

22. Pinza Acodada de Mixter

23. Pinza Acodada de Mixter
• Pinzas largas de extremo fino.
• Están curvadas en un ángulo de 90
grados.
• Se utilizan principalmente para
hemostasia y disección.
• Los bocados tienen estriaciones
transversales en toda su extensión.

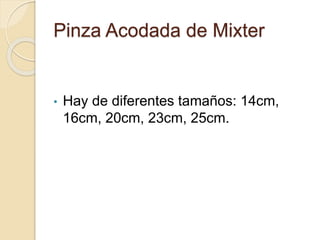

24. Pinza Acodada de Mixter
• Hay de diferentes tamaños: 14cm,
16cm, 20cm, 23cm, 25cm.

25. Pinza Clamp de Payr

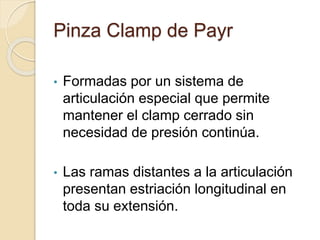

26. Pinza Clamp de Payr
• Formadas por un sistema de
articulación especial que permite
mantener el clamp cerrado sin
necesidad de presión continúa.
• Las ramas distantes a la articulación
presentan estriación longitudinal en
toda su extensión.

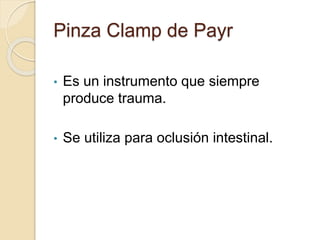

27. Pinza Clamp de Payr
• Es un instrumento que siempre
produce trauma.
• Se utiliza para oclusión intestinal.

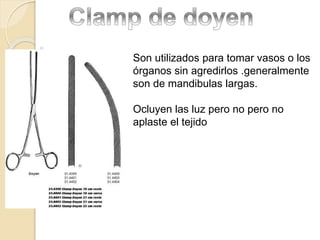

28. Son utilizados para tomar vasos o los
órganos sin agredirlos .generalmente
son de mandibulas largas.
Ocluyen las luz pero no pero no
aplaste el tejido

30. Este separador se emplea para retraer el tejido durante
la cirugía por vía vaginal.

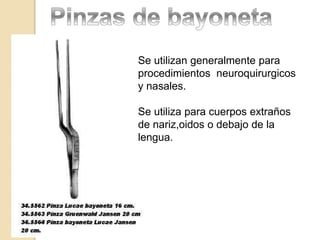

31. Se utilizan generalmente para
procedimientos neuroquirurgicos
y nasales.
Se utiliza para cuerpos extraños
de nariz,oidos o debajo de la
lengua.

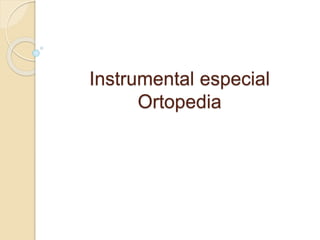

33. Instrumental especial
Ortopedia

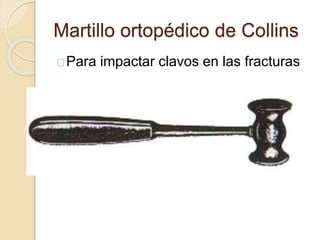

34. Martillo ortopédico de Collins
Para impactar clavos en las fracturas

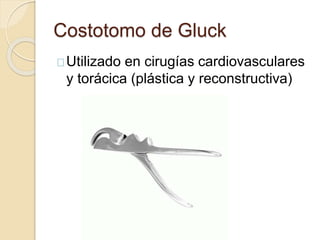

35. Costotomo de Gluck
Utilizado en cirugías cardiovasculares
y torácica (plástica y reconstructiva)

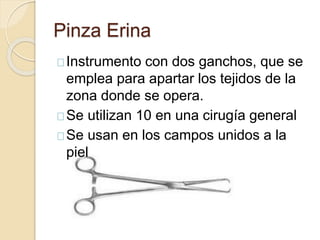

36. Pinza Erina
Instrumento con dos ganchos, que se
emplea para apartar los tejidos de la
zona donde se opera.
Se utilizan 10 en una cirugía general
Se usan en los campos unidos a la
piel

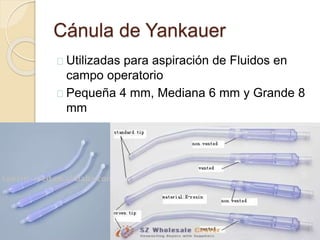

37. Cánula de Yankauer
Utilizadas para aspiración de Fluidos en
campo operatorio
Pequeña 4 mm, Mediana 6 mm y Grande 8
mm
