Este manual describe el funcionamiento del Intelect Shortwave 100, un dispositivo de diatermia de onda corta. Incluye instrucciones de seguridad, especificaciones técnicas, descripciones de funciones y procedimientos operativos. También proporciona información sobre aplicaciones clínicas, accesorios compatibles y mantenimiento del equipo.

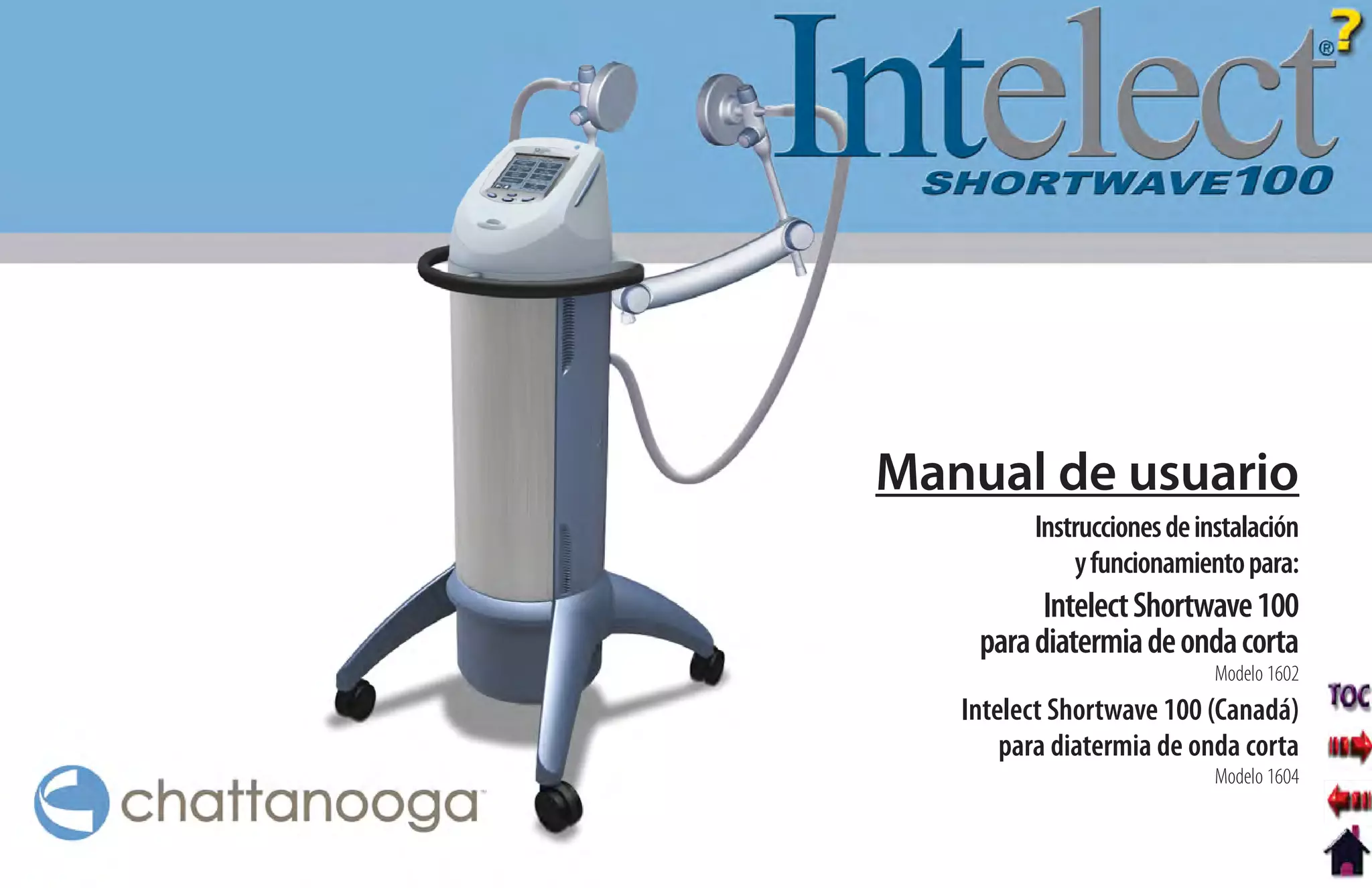

1. Manual de usuario
Instrucciones de instalación
y funcionamiento para:
Intelect Shortwave 100
para diatermia de onda corta
Modelo 1602
Intelect Shortwave 100 (Canadá)
para diatermia de onda corta
Modelo 1604

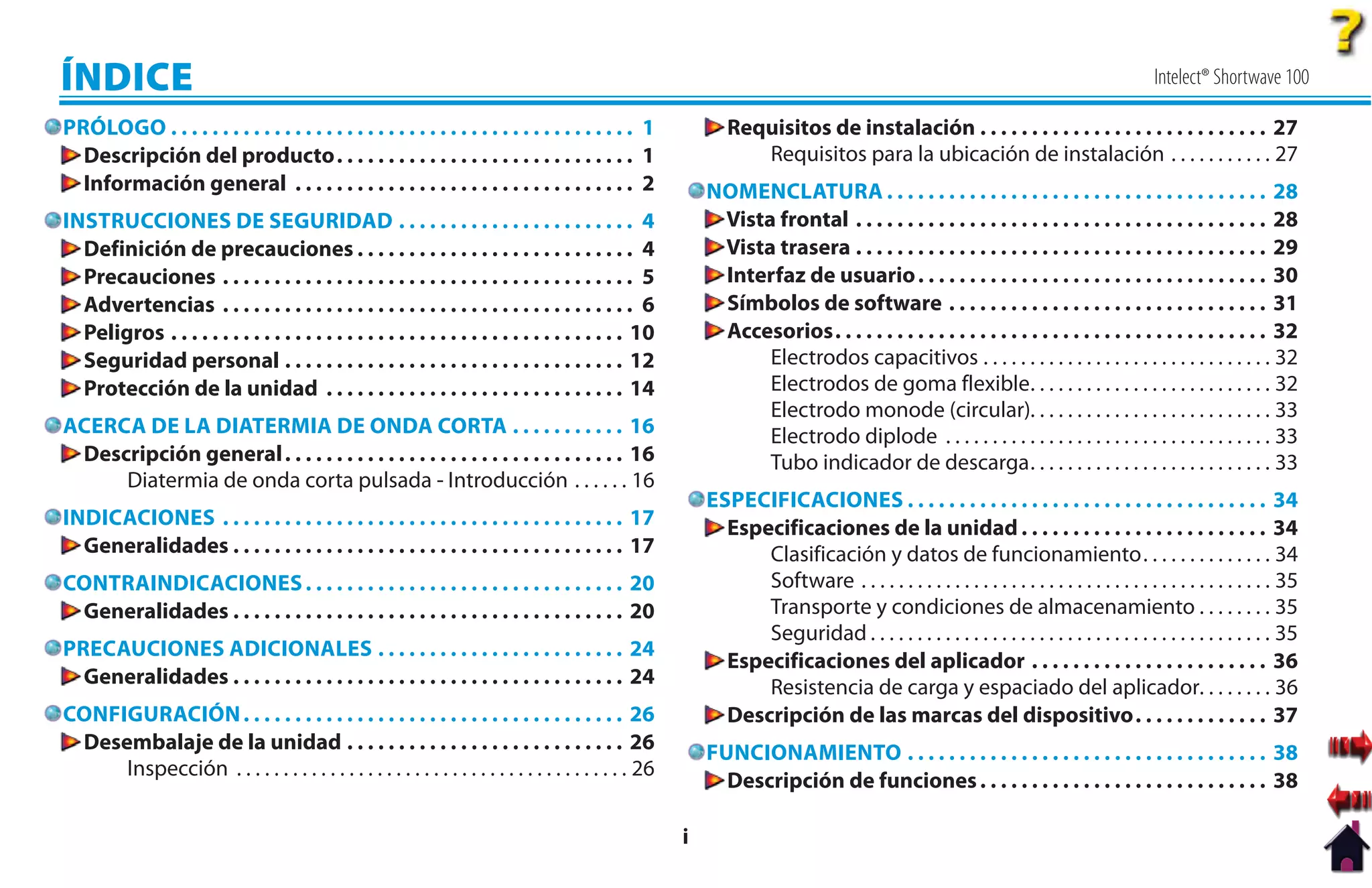

2. ÍNDICE Intelect® Shortwave 100
PRÓLOGO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Requisitos de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Descripción del producto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Requisitos para la ubicación de instalación . . . . . . . . . . . 27
Información general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 NOMENCLATURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . 4 Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
V
Definición de precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 V

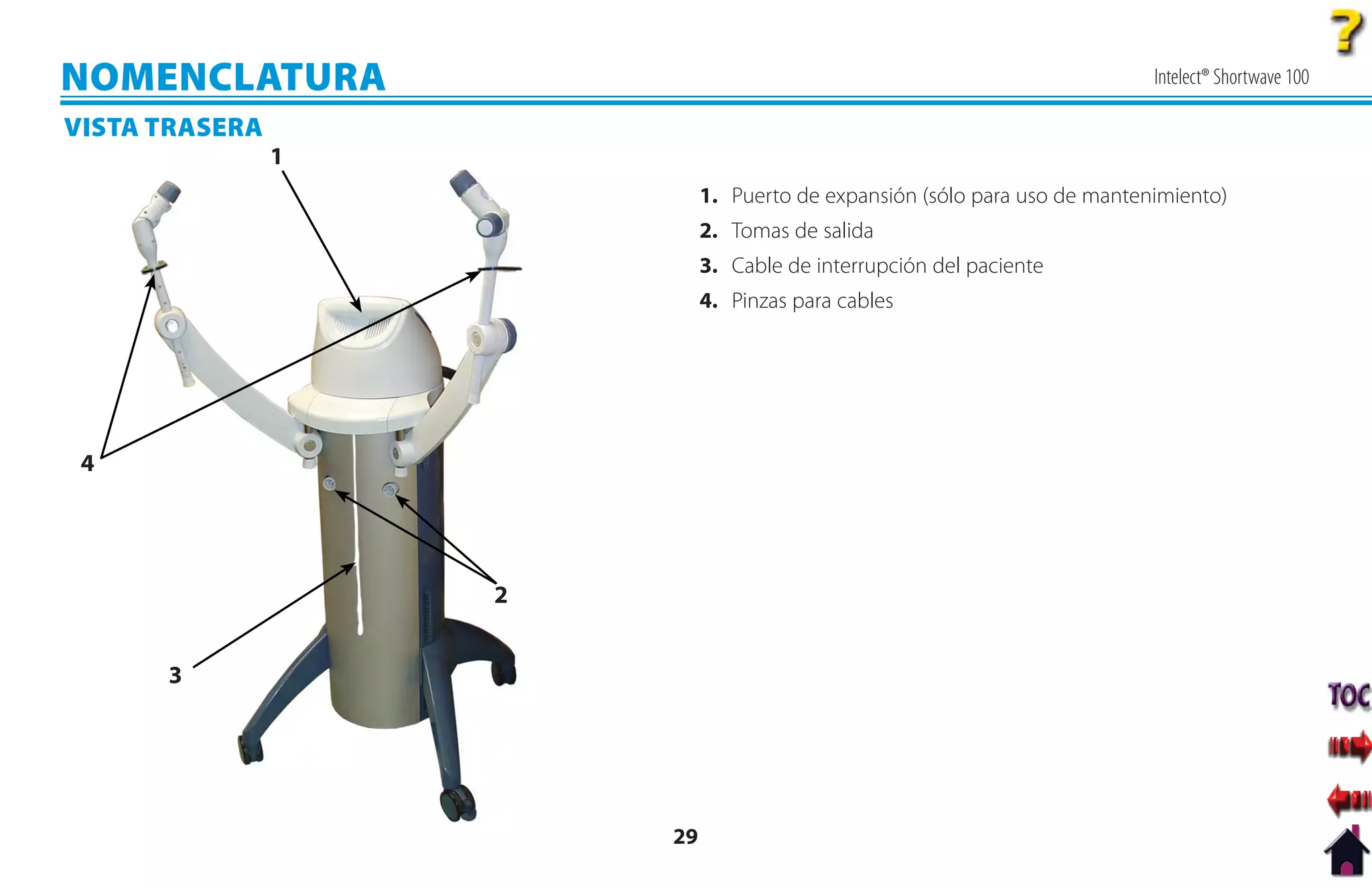

Vista trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Interfaz de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

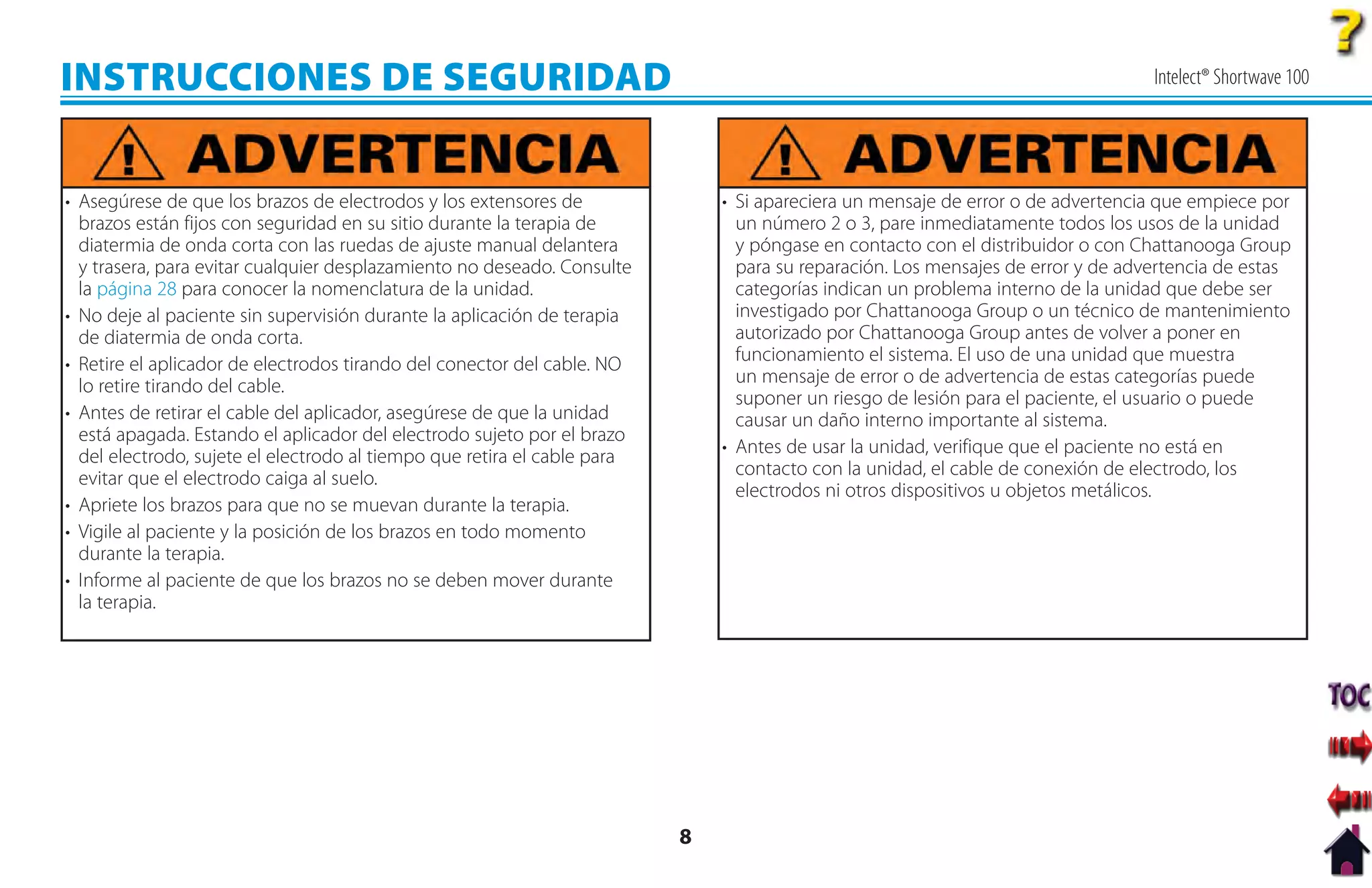

Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Símbolos de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

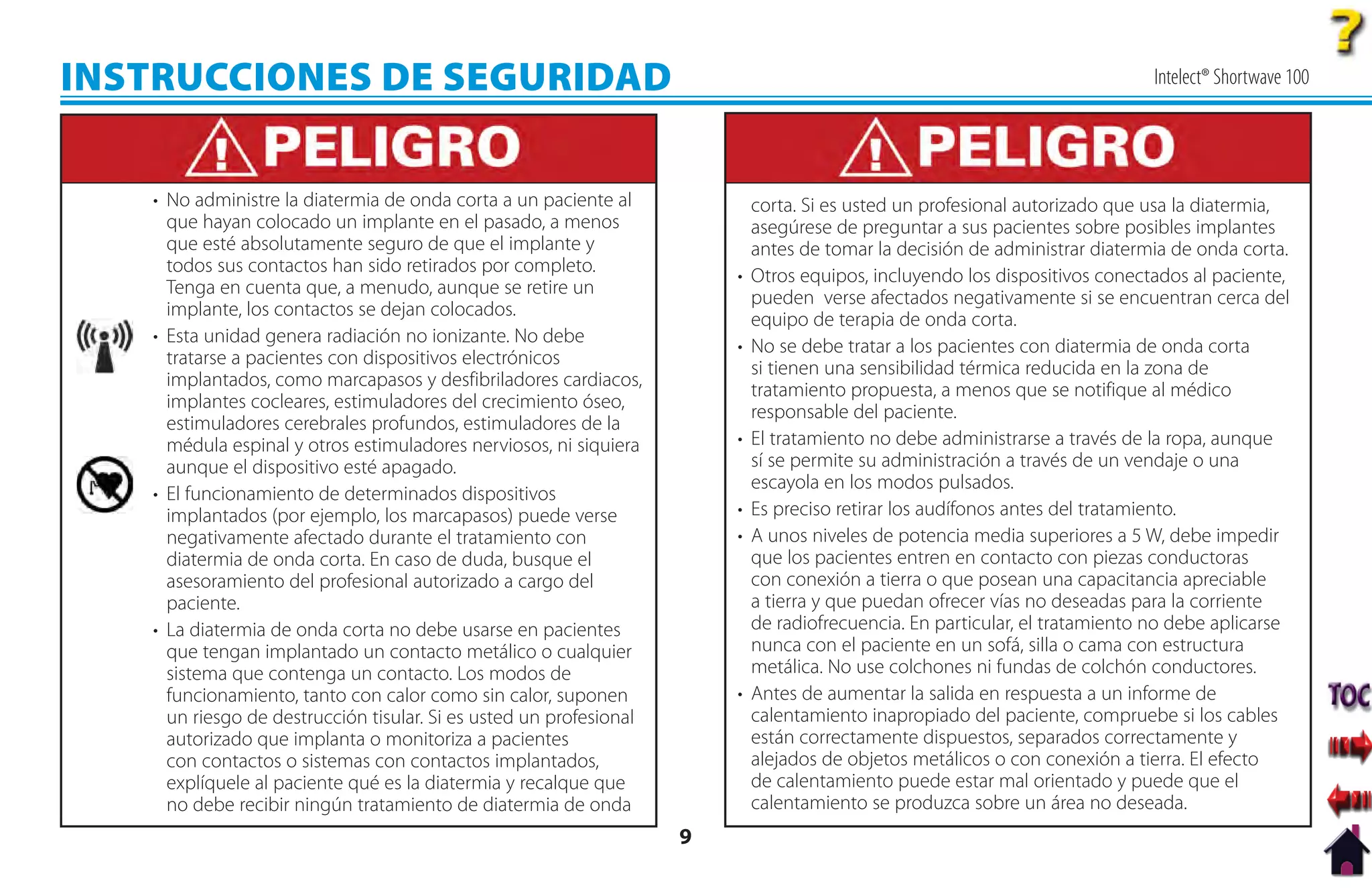

Peligros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

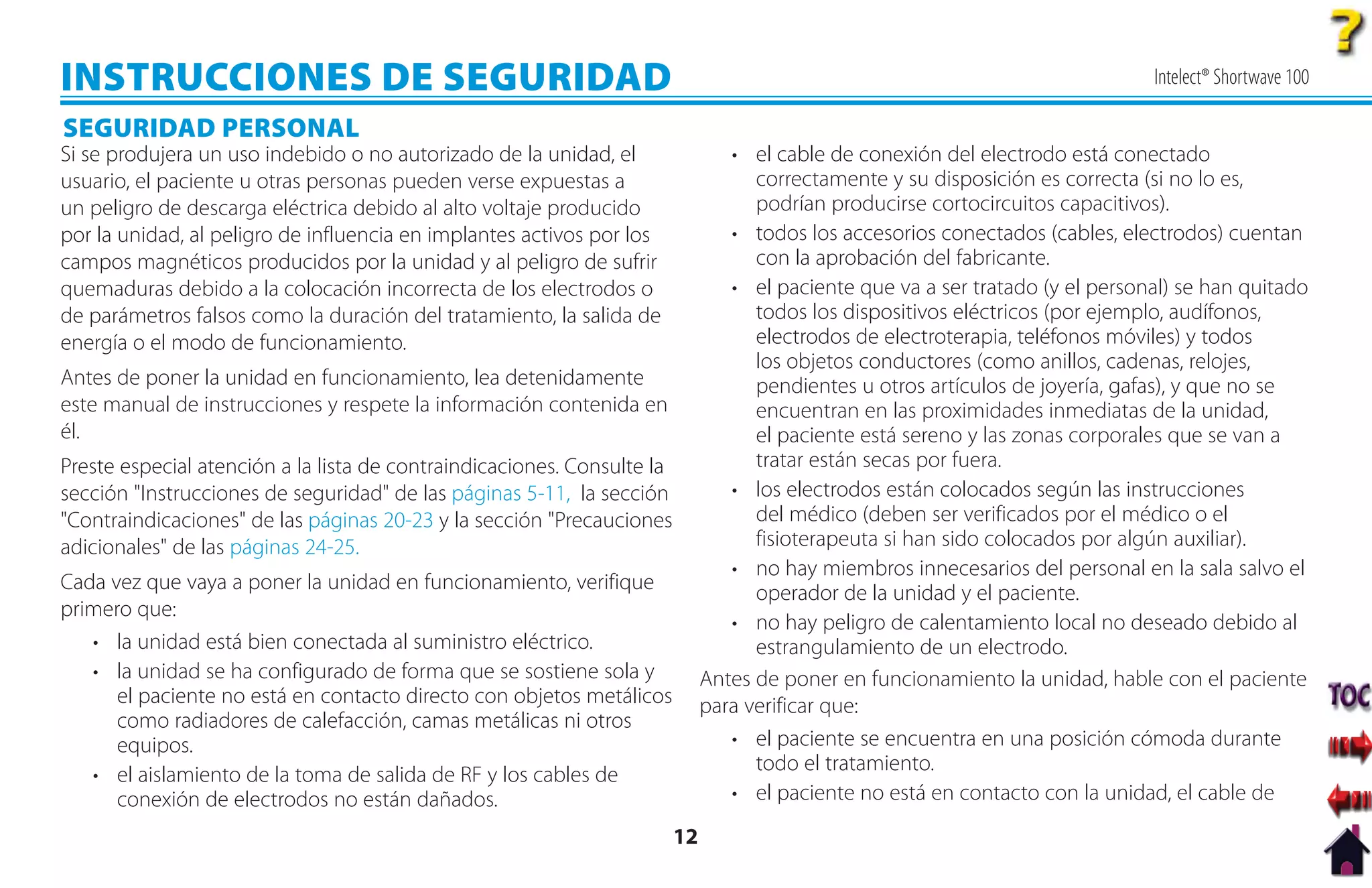

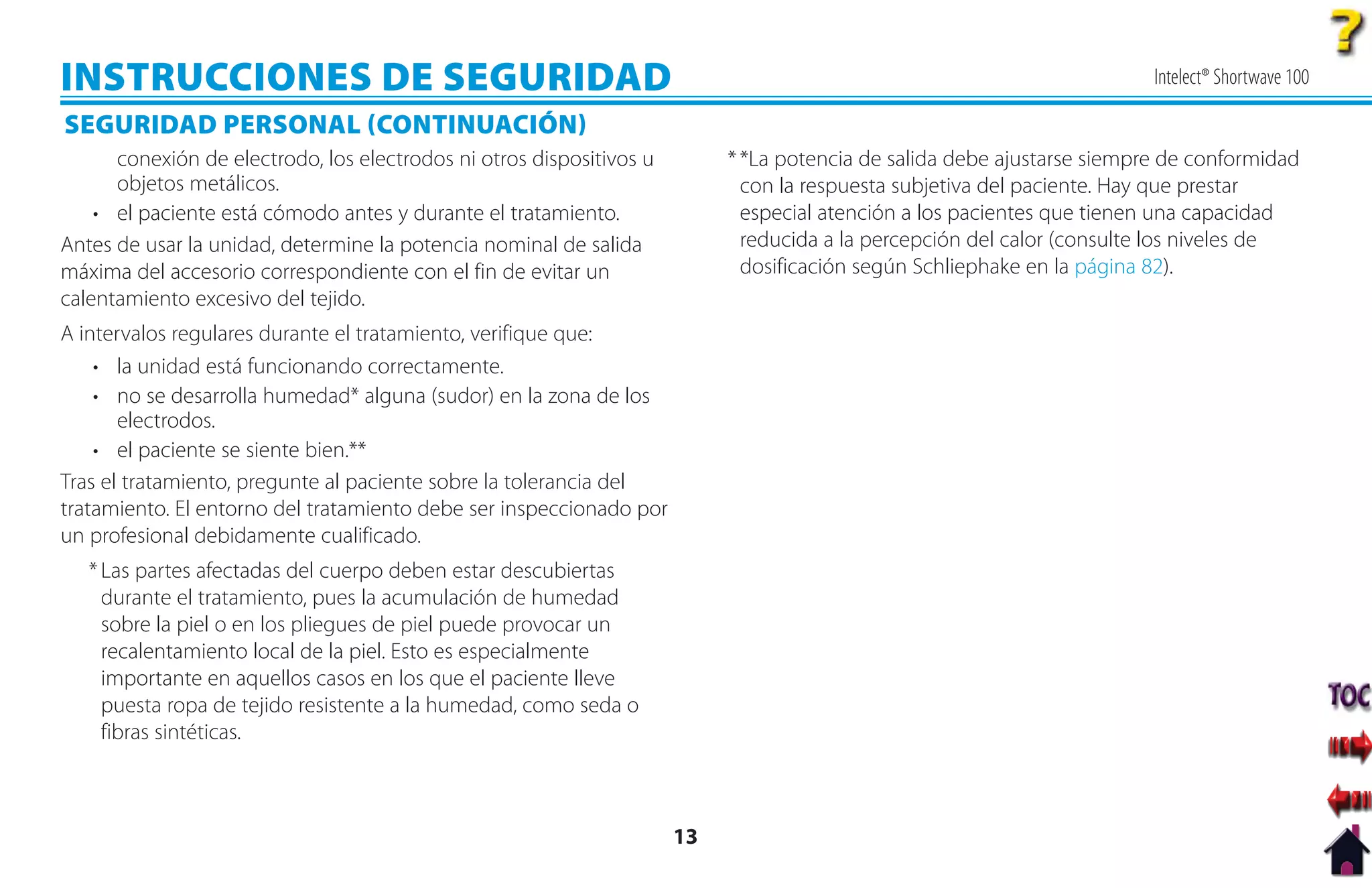

Seguridad personal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Electrodos capacitivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

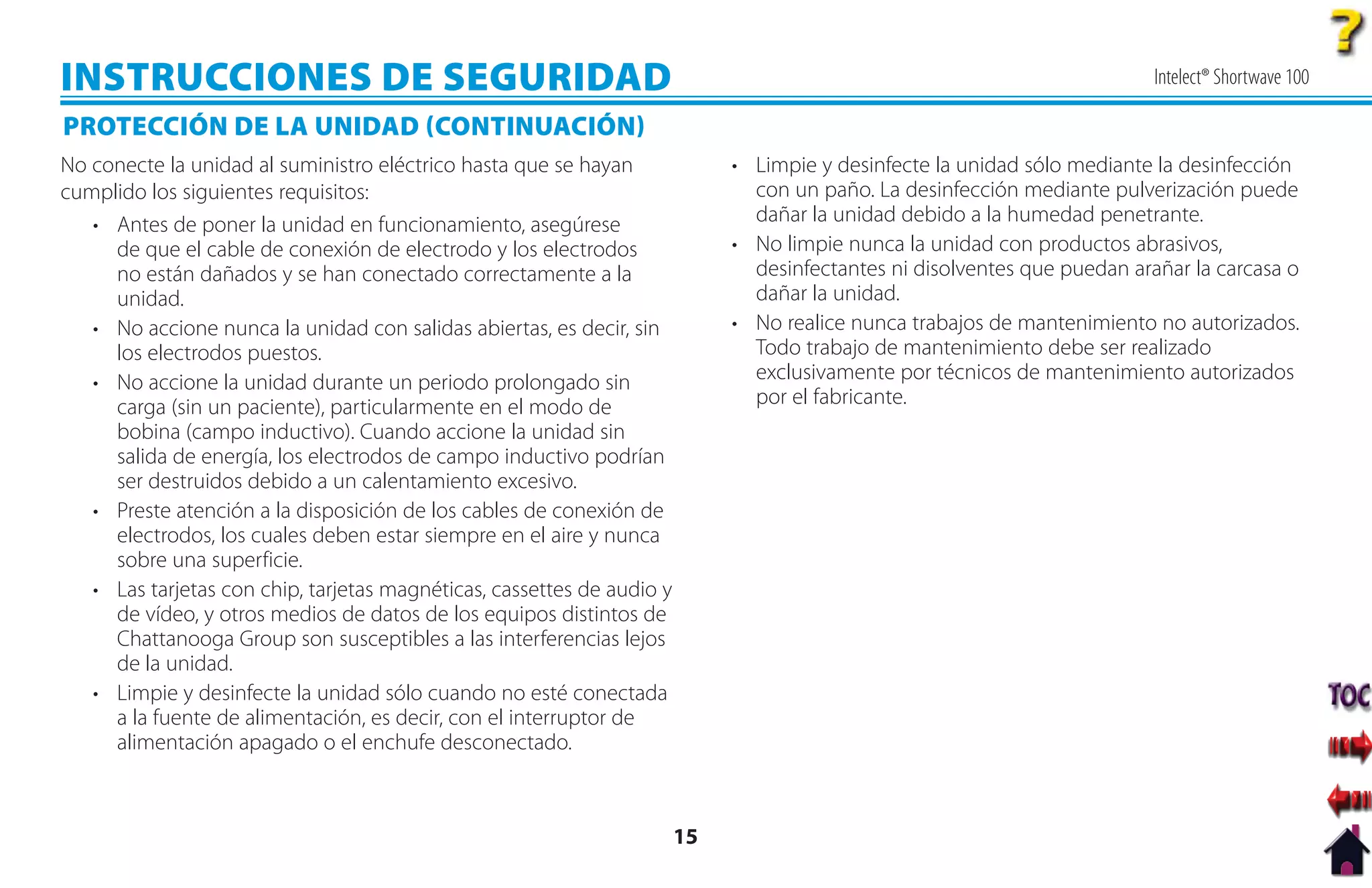

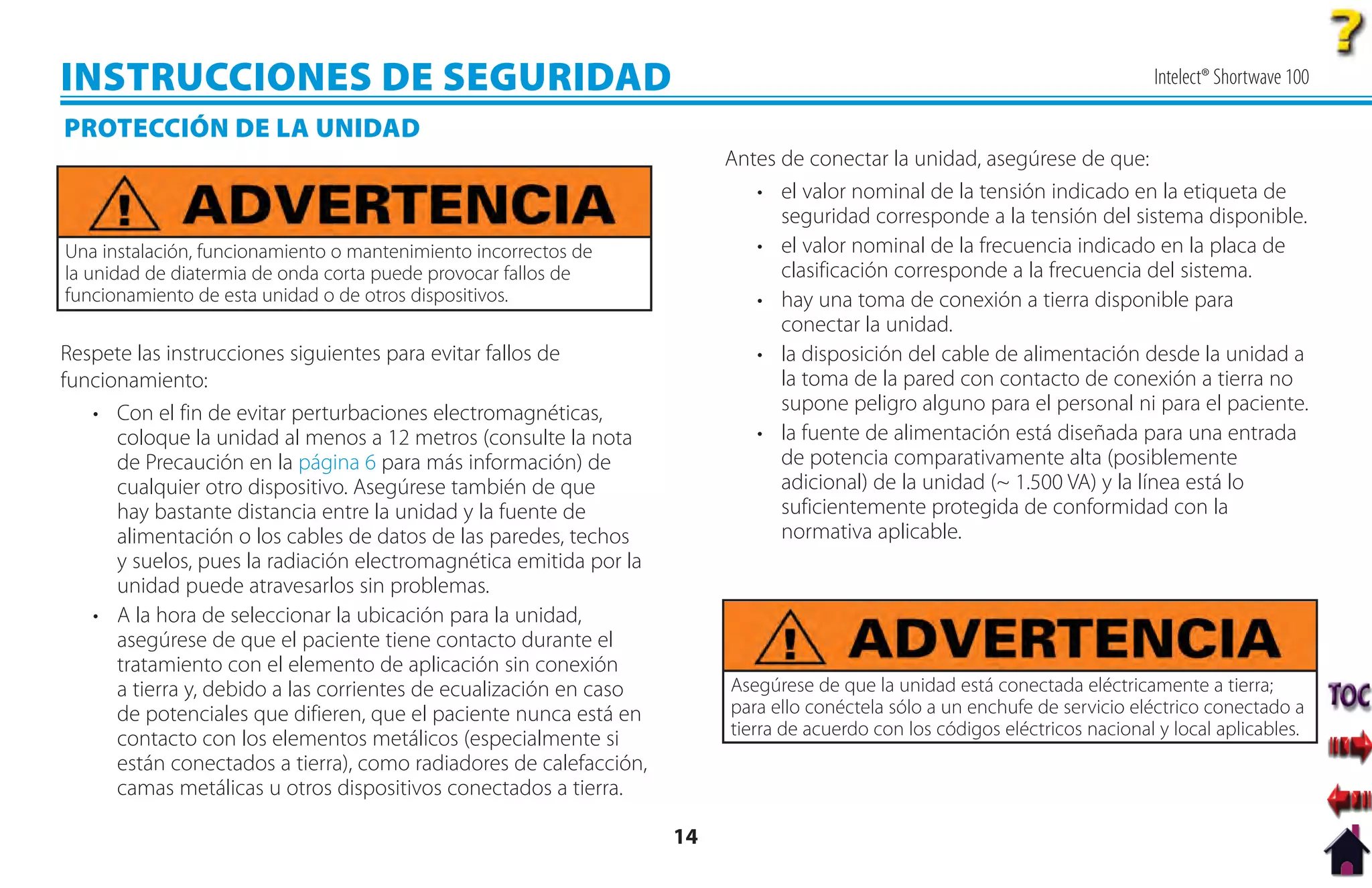

Protección de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Electrodos de goma flexible. . . . . . . . . . . . . . . . . . . . . . . . . . 32

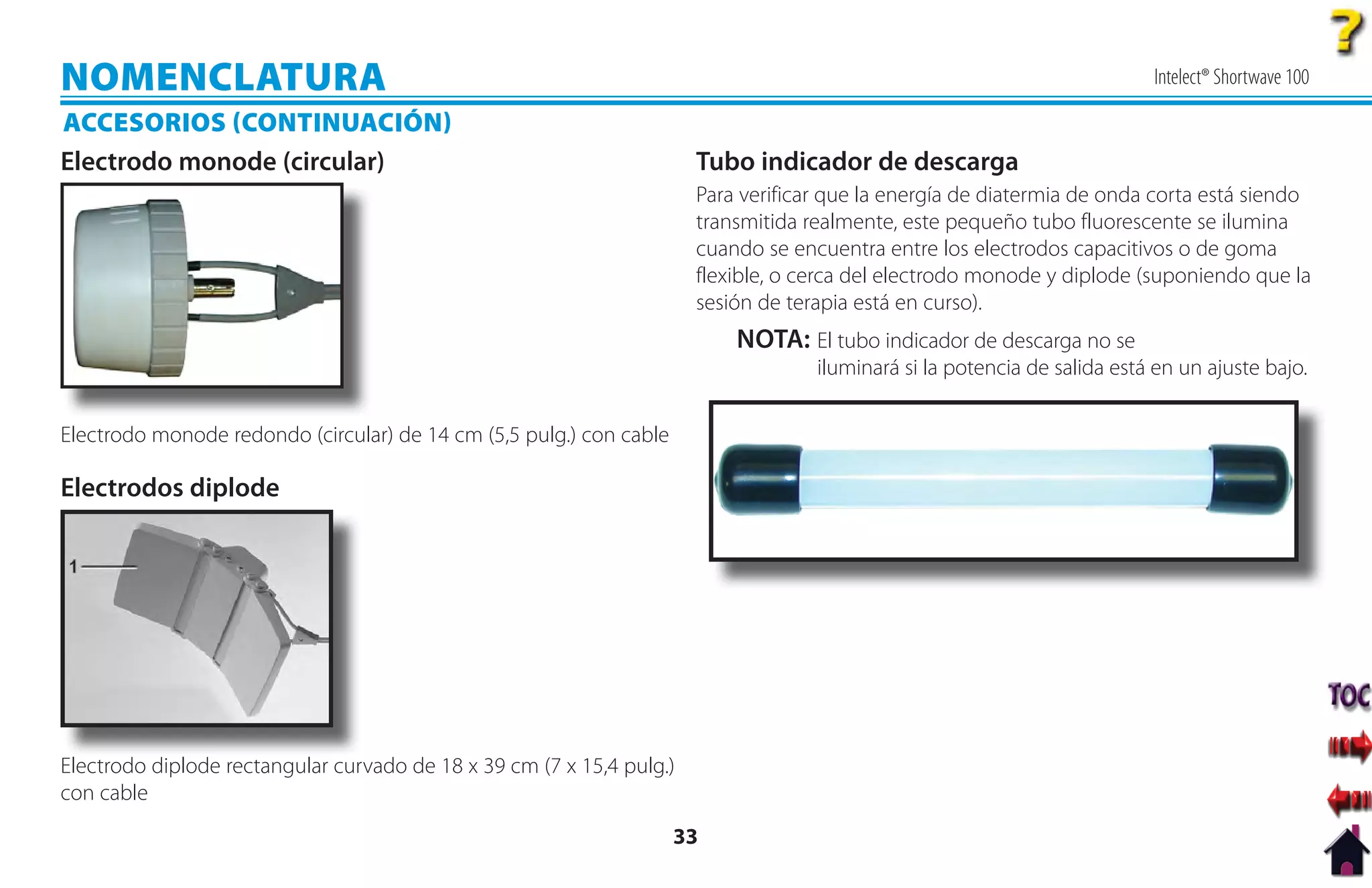

Electrodo monode (circular). . . . . . . . . . . . . . . . . . . . . . . . . . 33

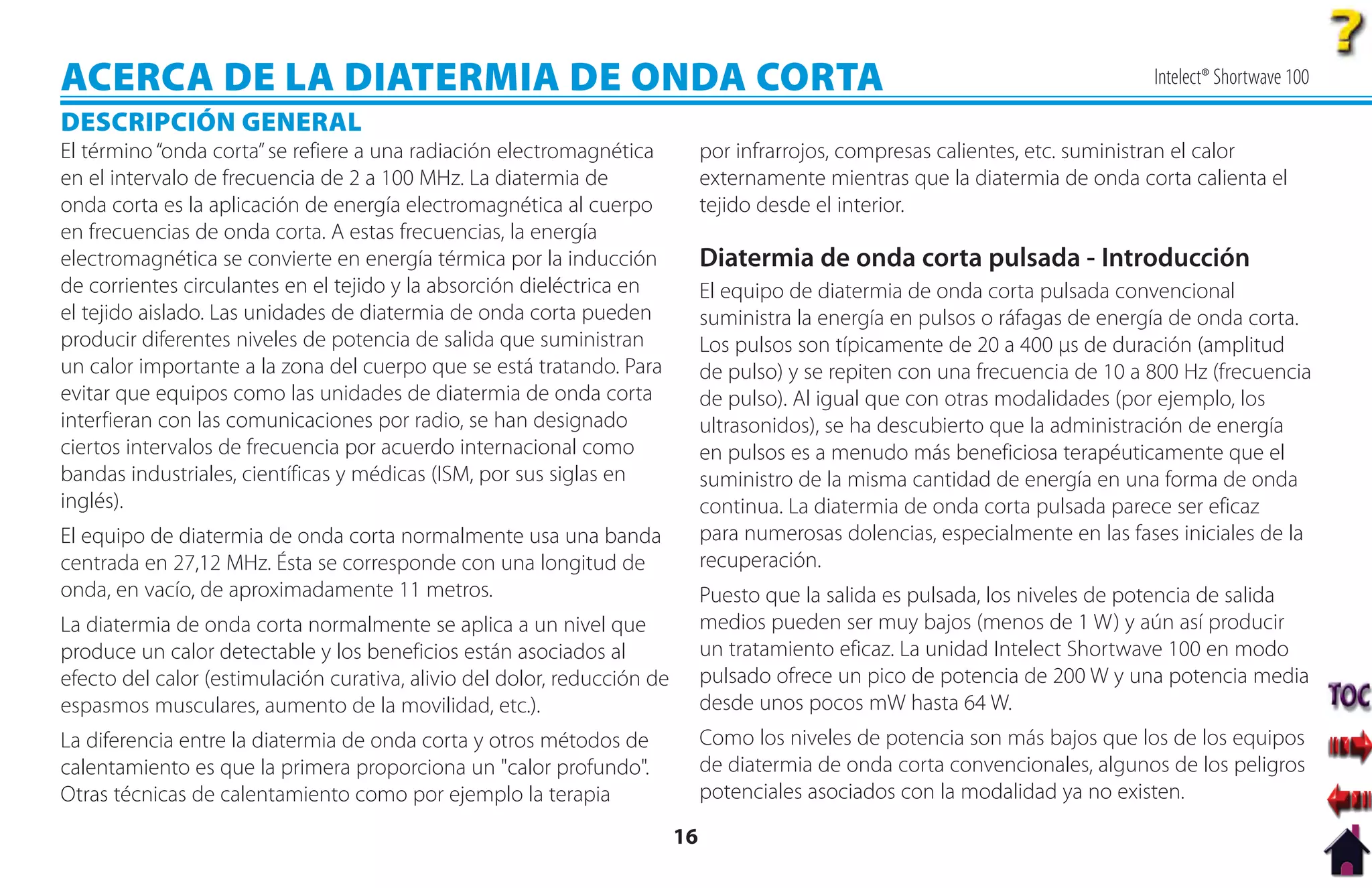

ACERCA DE LA DIATERMIA DE ONDA CORTA . . . . . . . . . . . 16 Electrodo diplode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Descripción general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Tubo indicador de descarga. . . . . . . . . . . . . . . . . . . . . . . . . . 33
Diatermia de onda corta pulsada - Introducción . . . . . . 16
ESPECIFICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

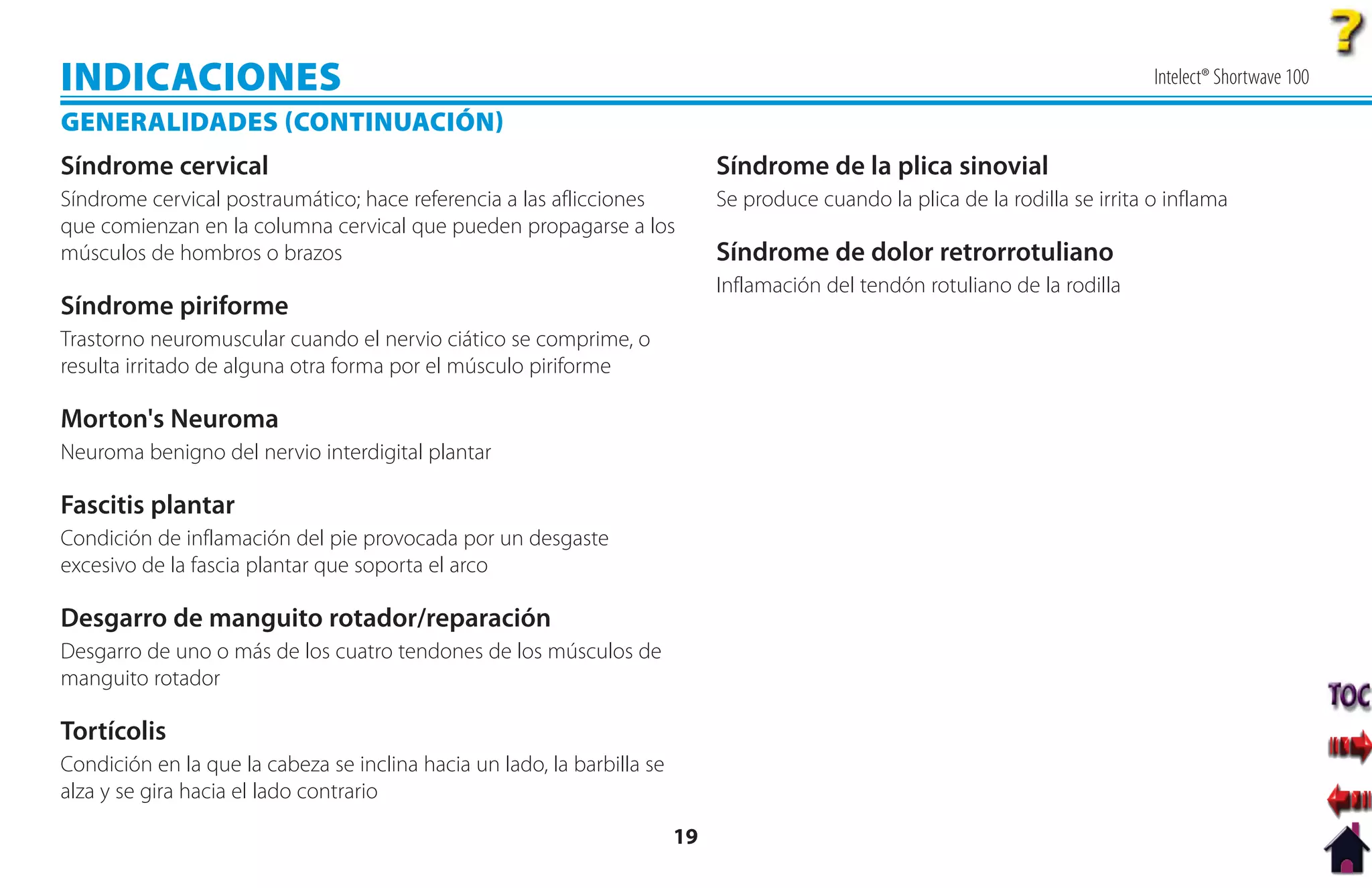

INDICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Especificaciones de la unidad . . . . . . . . . . . . . . . . . . . . . . . . 34
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Clasificación y datos de funcionamiento. . . . . . . . . . . . . . 34

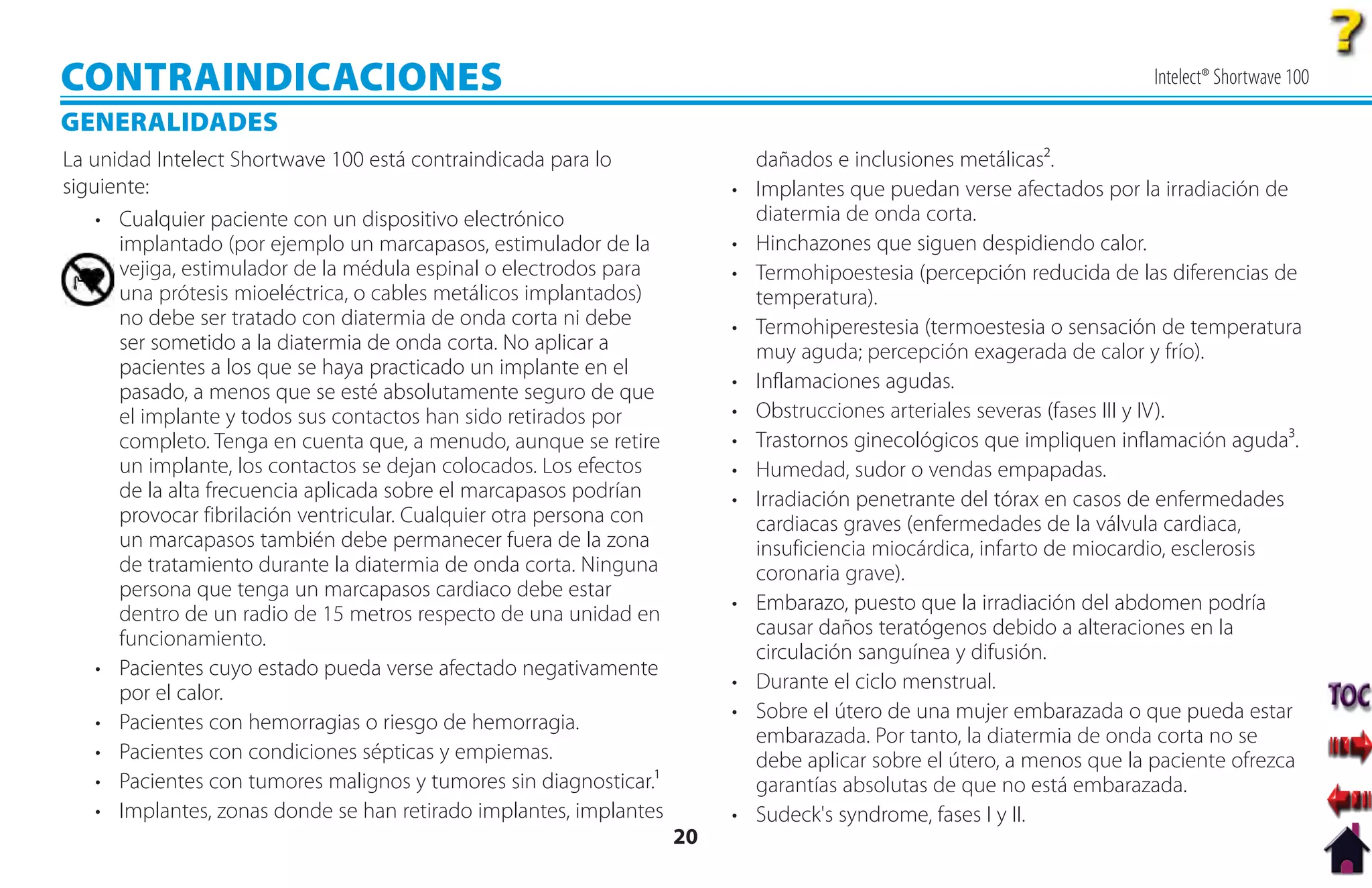

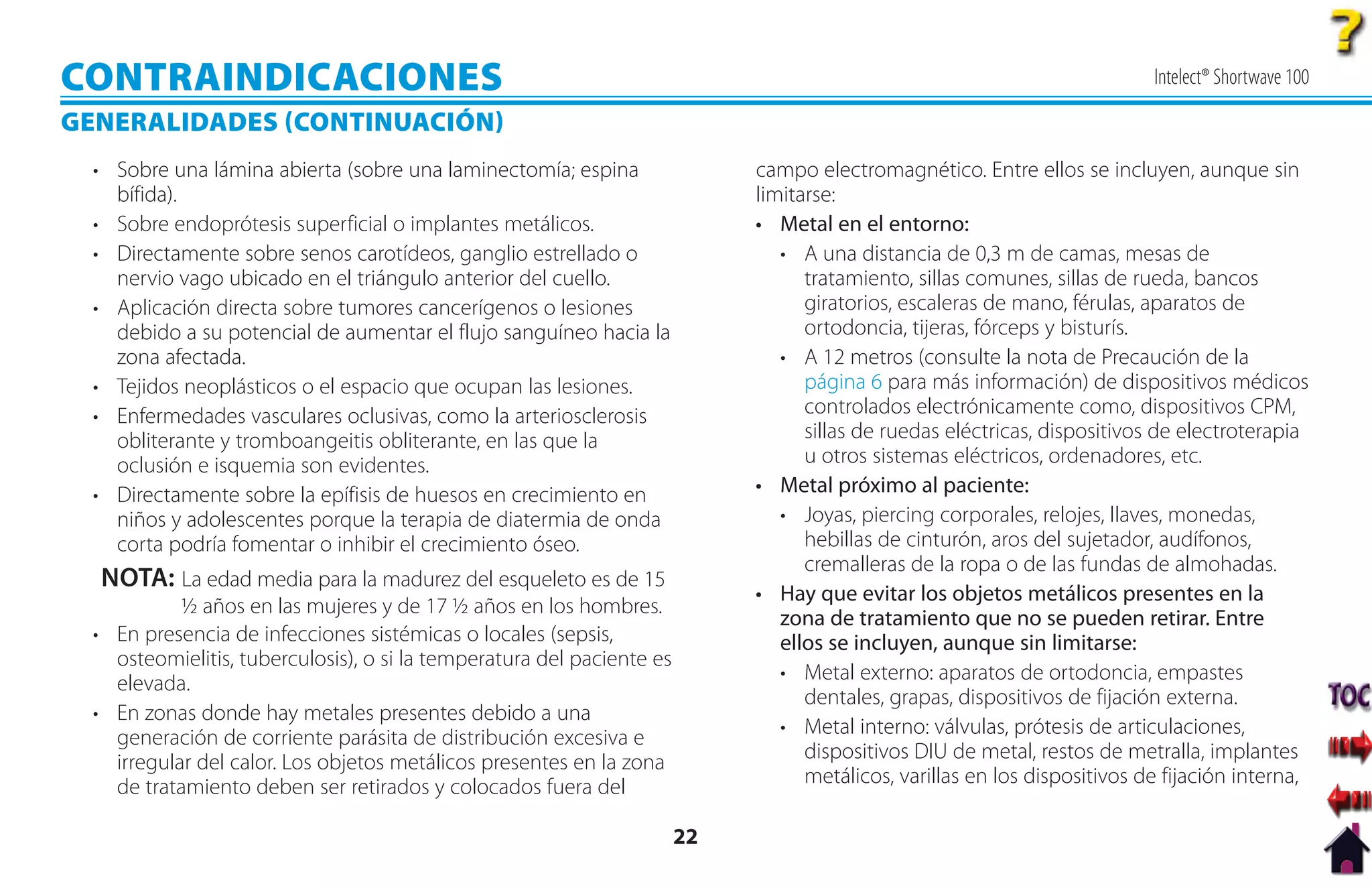

CONTRAINDICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Transporte y condiciones de almacenamiento . . . . . . . . 35
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

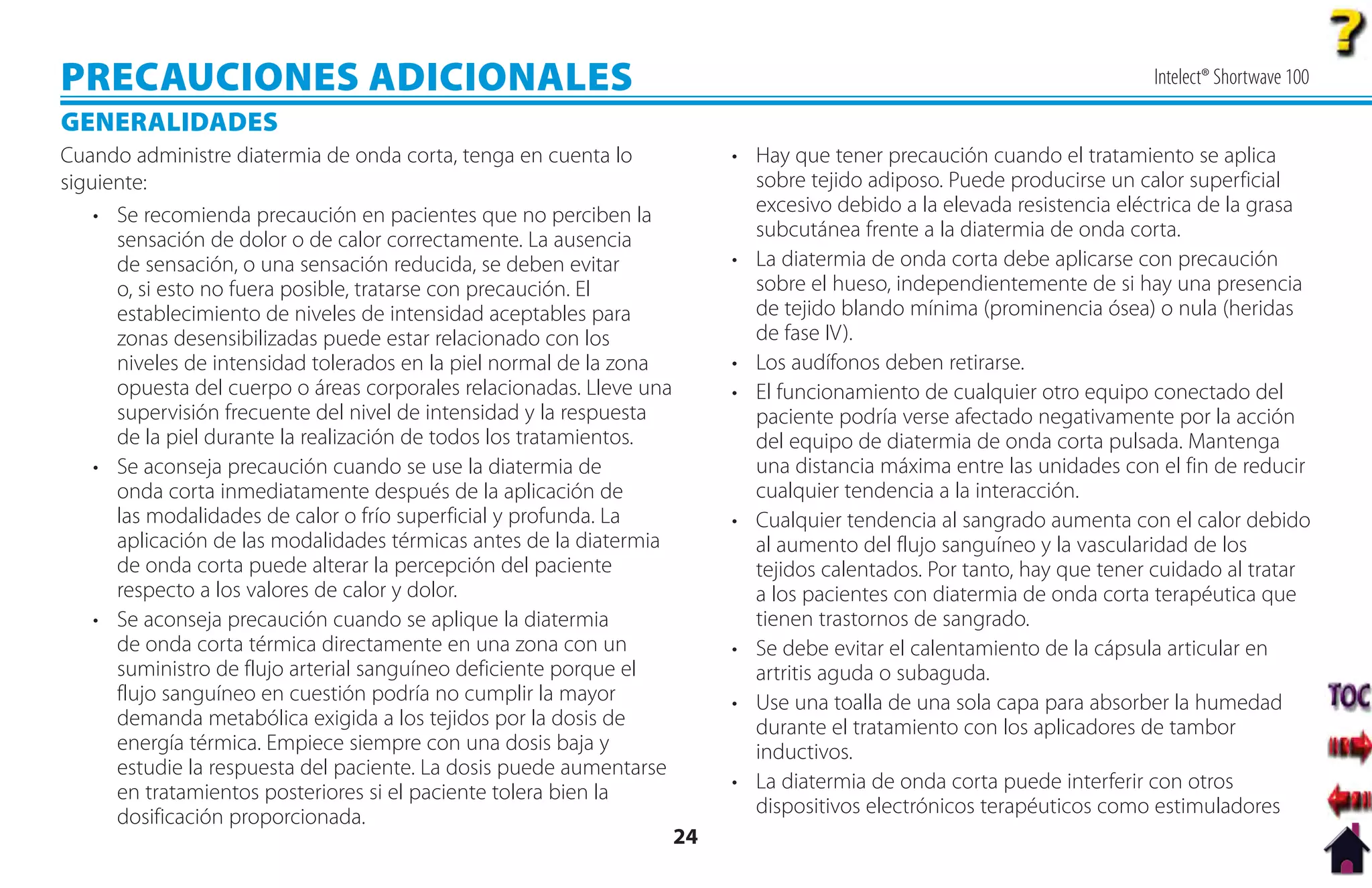

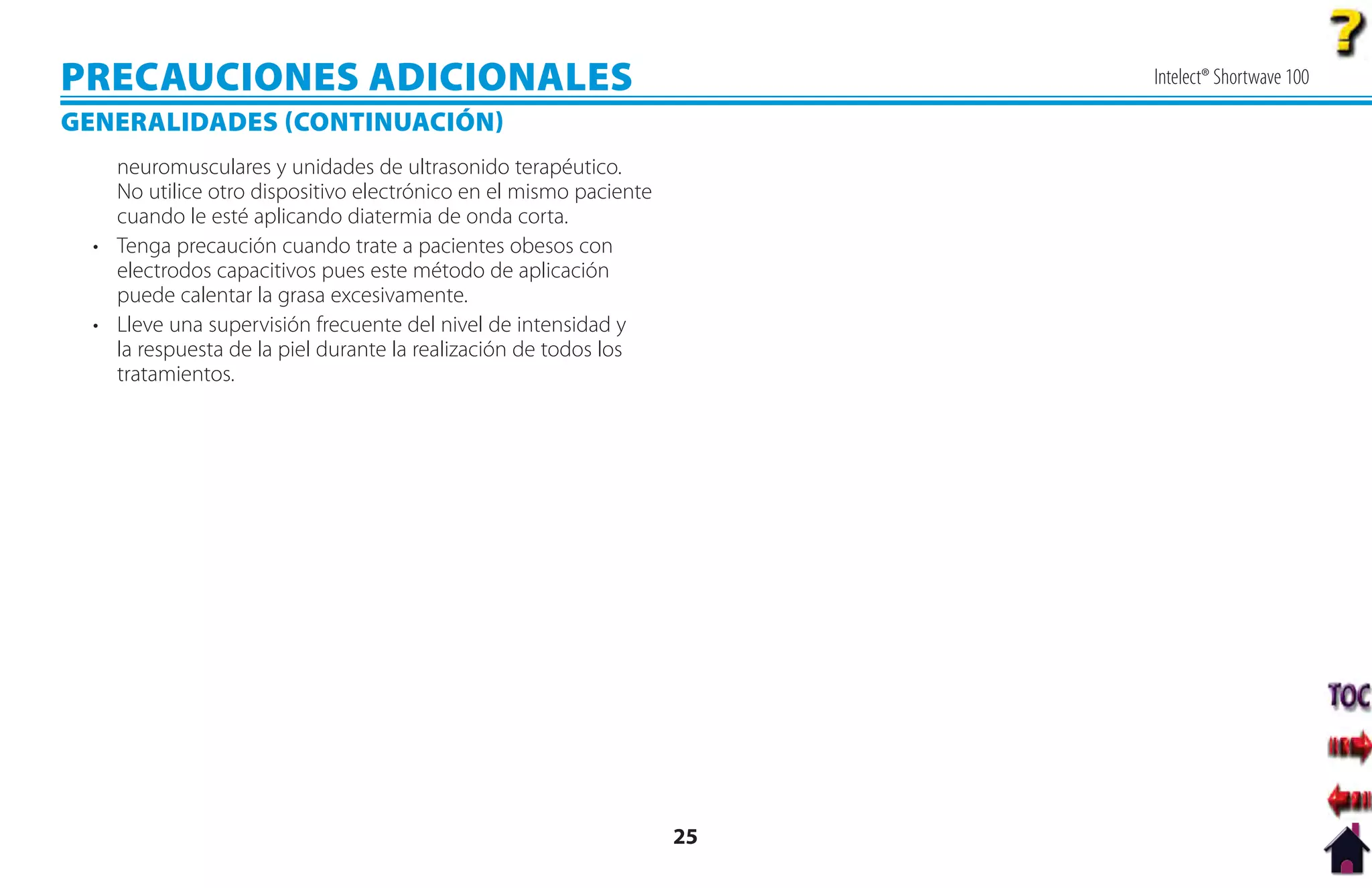

PRECAUCIONES ADICIONALES . . . . . . . . . . . . . . . . . . . . . . . . 24
Especificaciones del aplicador . . . . . . . . . . . . . . . . . . . . . . . 36
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Resistencia de carga y espaciado del aplicador. . . . . . . . 36
CONFIGURACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Descripción de las marcas del dispositivo. . . . . . . . . . . . . 37

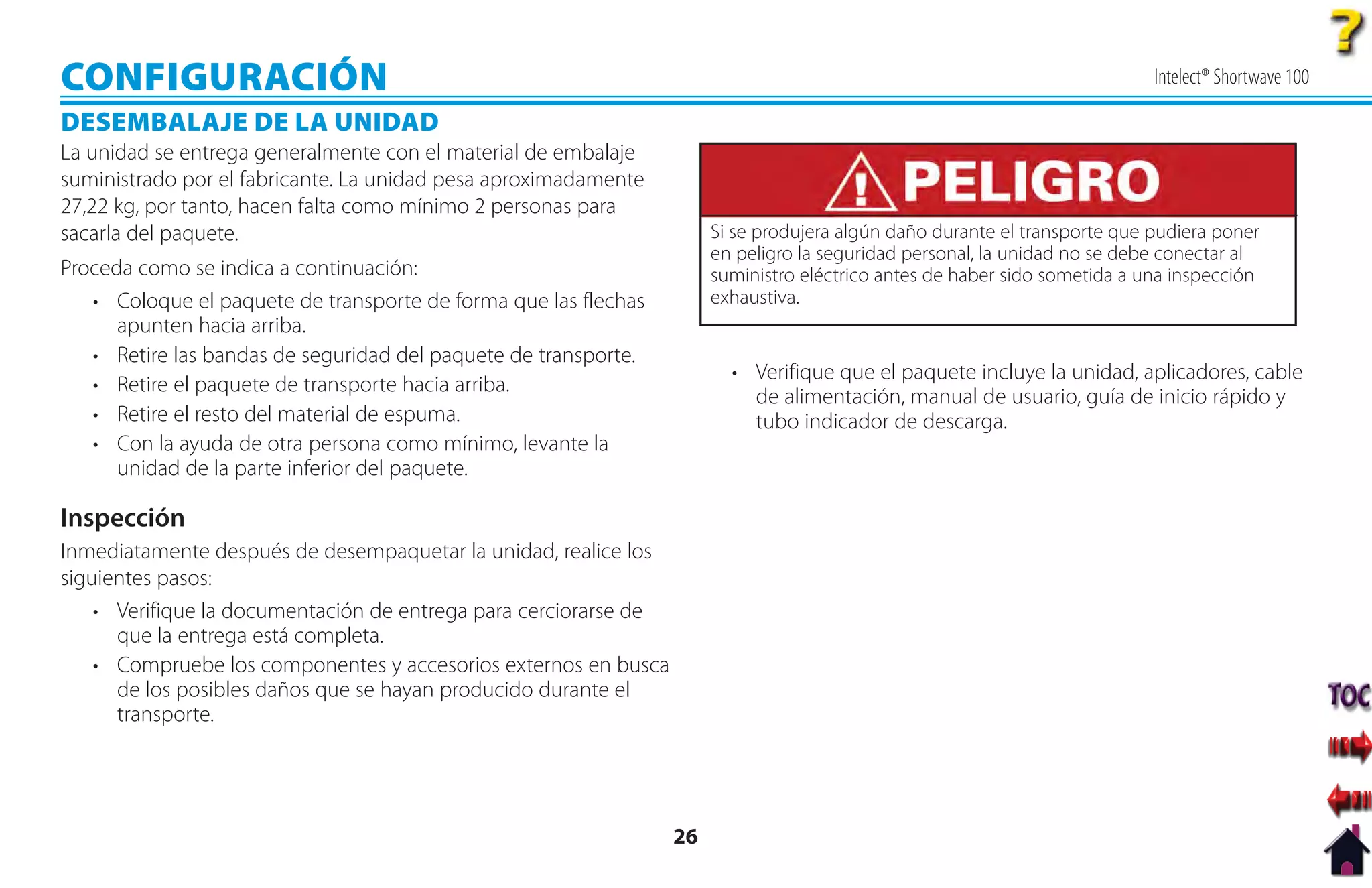

Desembalaje de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Inspección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Descripción de funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
i

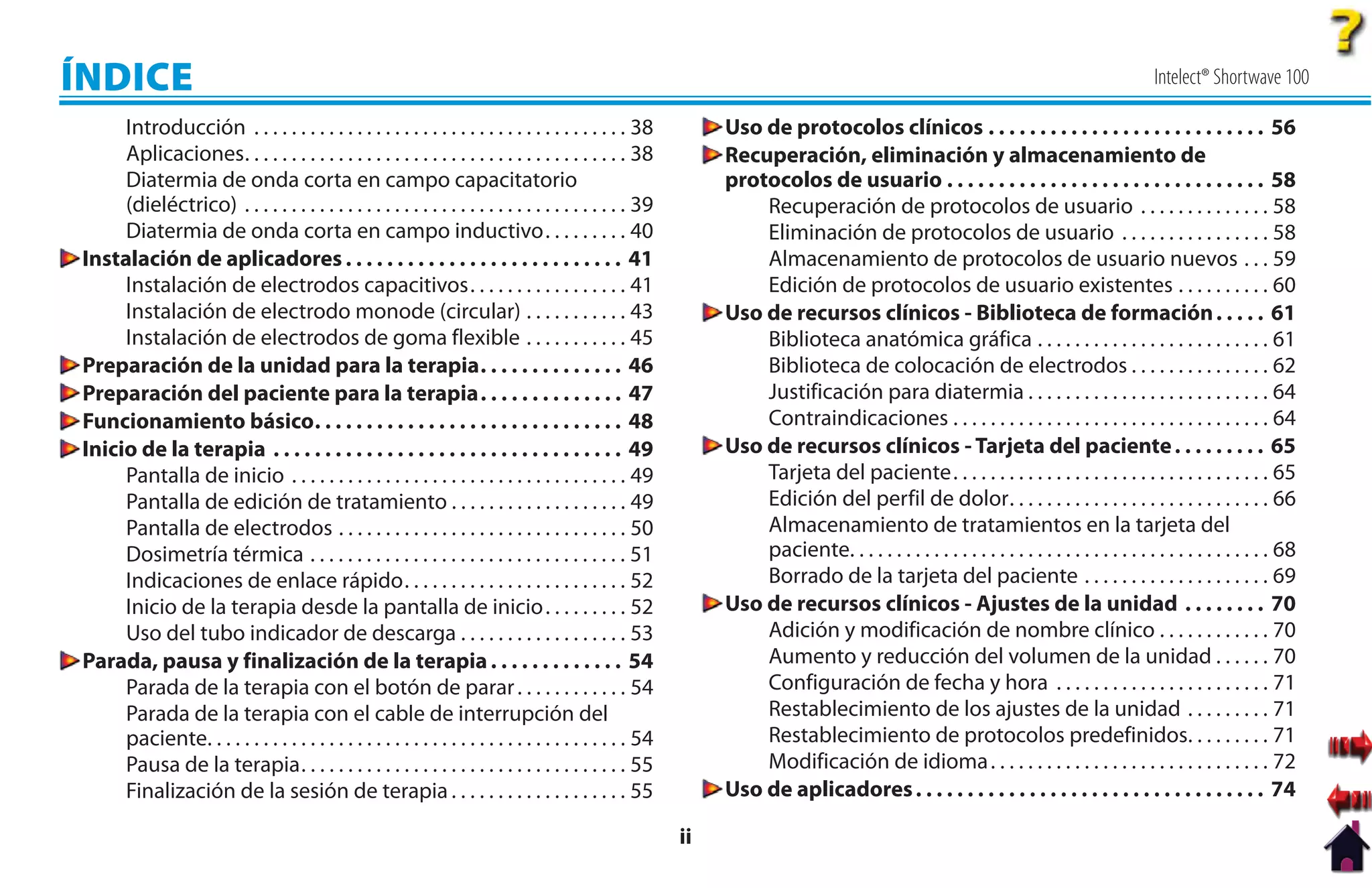

3. ÍNDICE Intelect® Shortwave 100

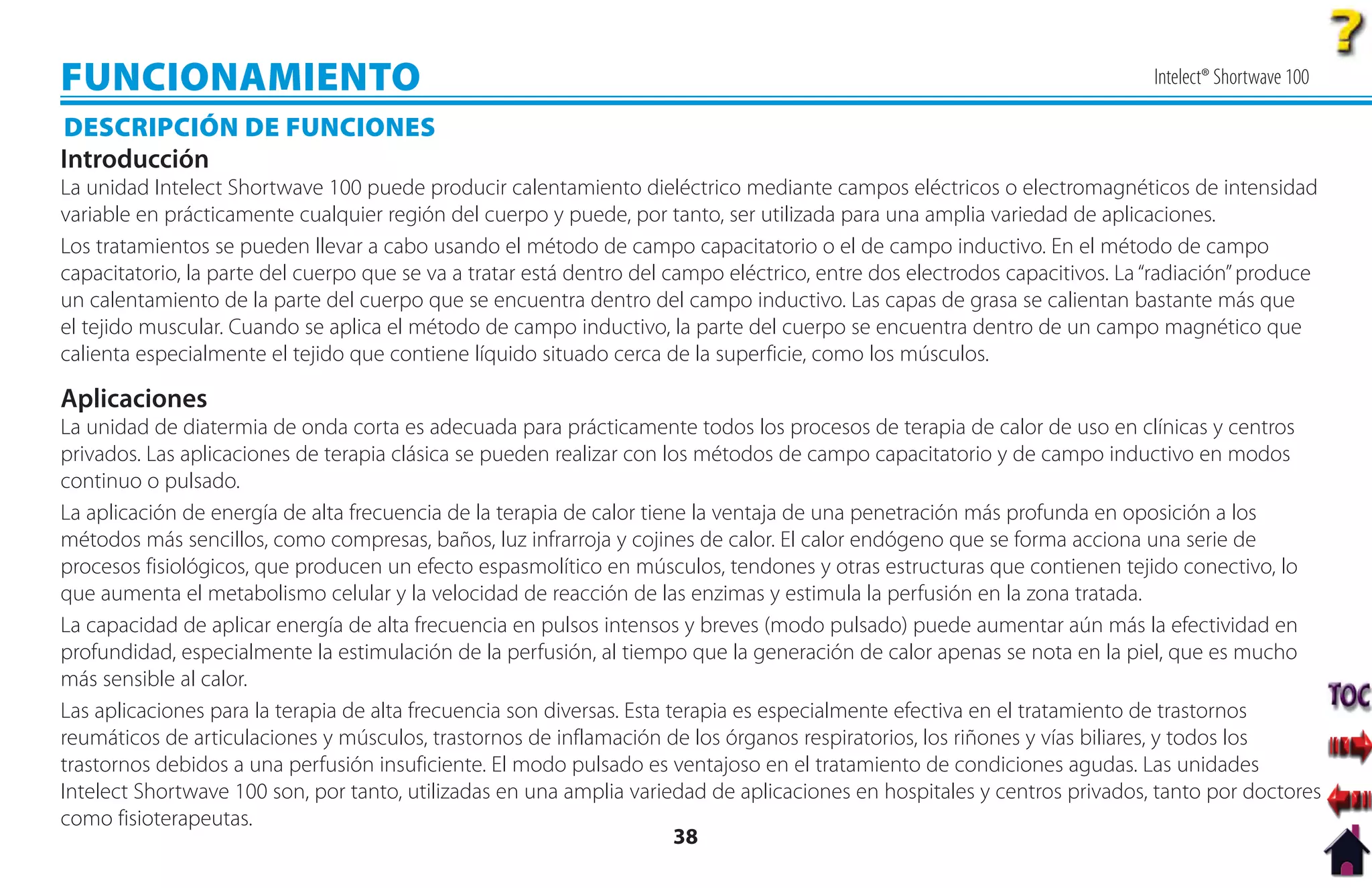

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Uso de protocolos clínicos . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Aplicaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Recuperación, eliminación y almacenamiento de

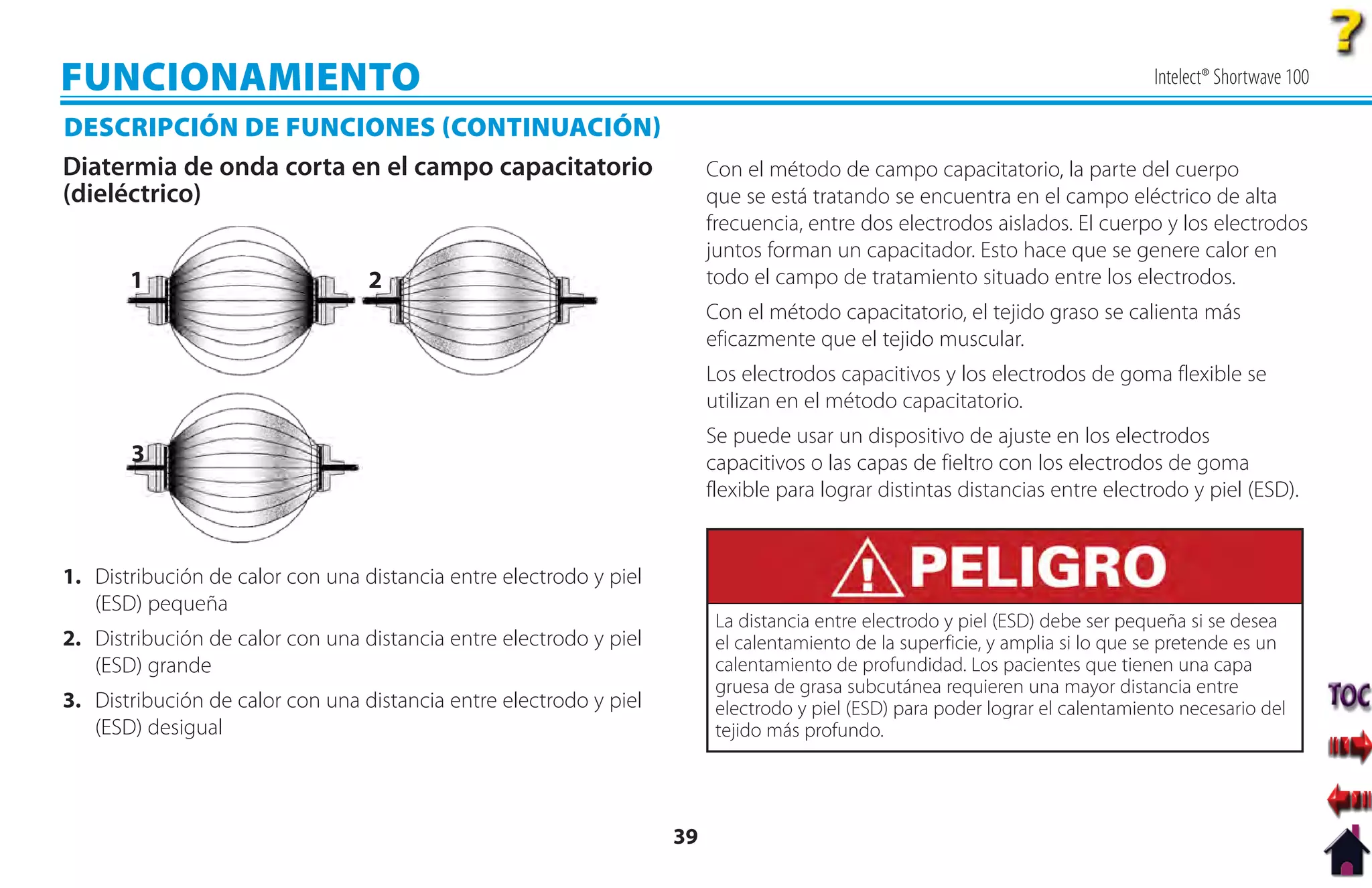

Diatermia de onda corta en campo capacitatorio protocolos de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
(dieléctrico) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Recuperación de protocolos de usuario . . . . . . . . . . . . . . 58

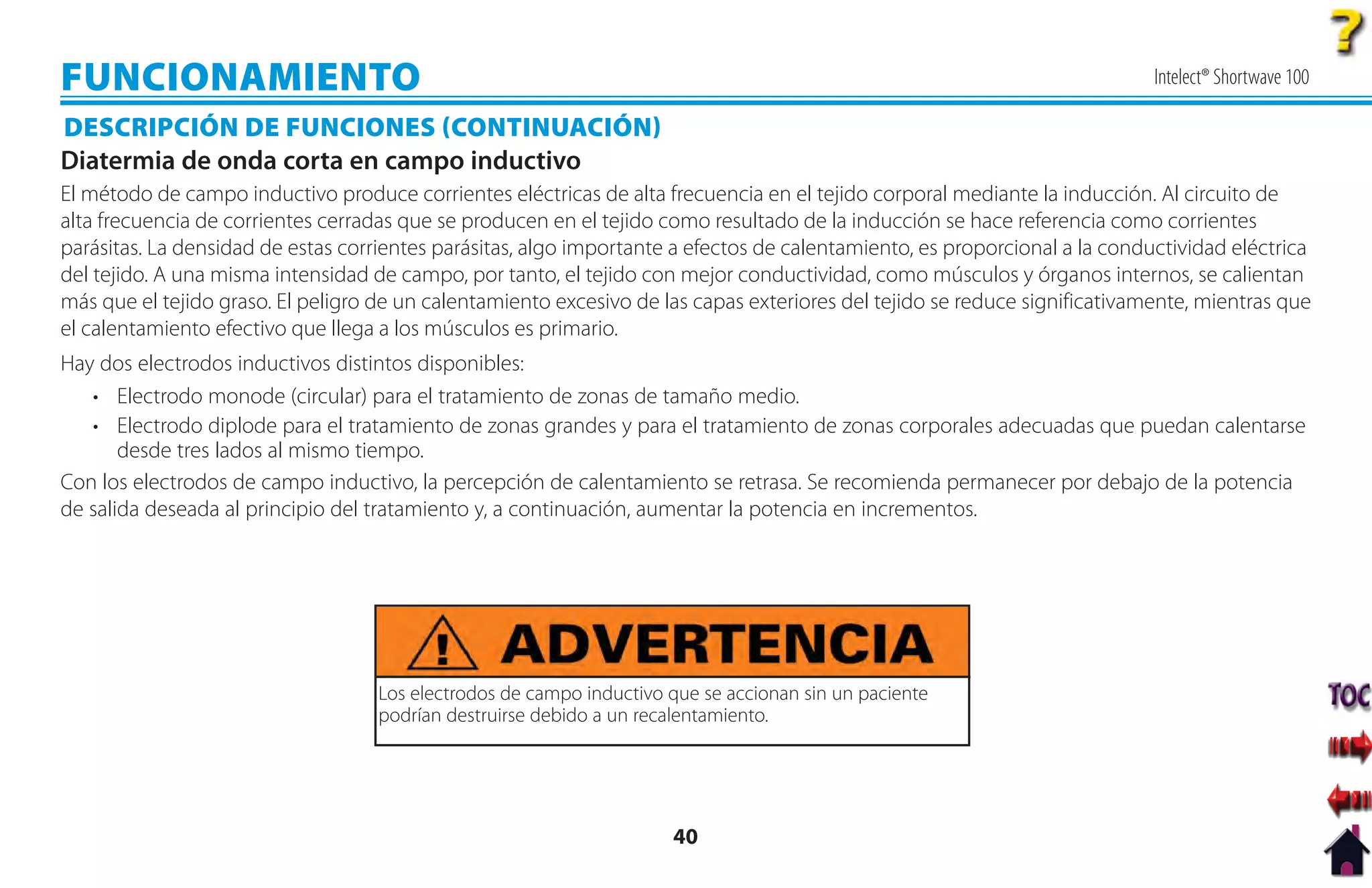

Diatermia de onda corta en campo inductivo. . . . . . . . . 40 Eliminación de protocolos de usuario . . . . . . . . . . . . . . . . 58

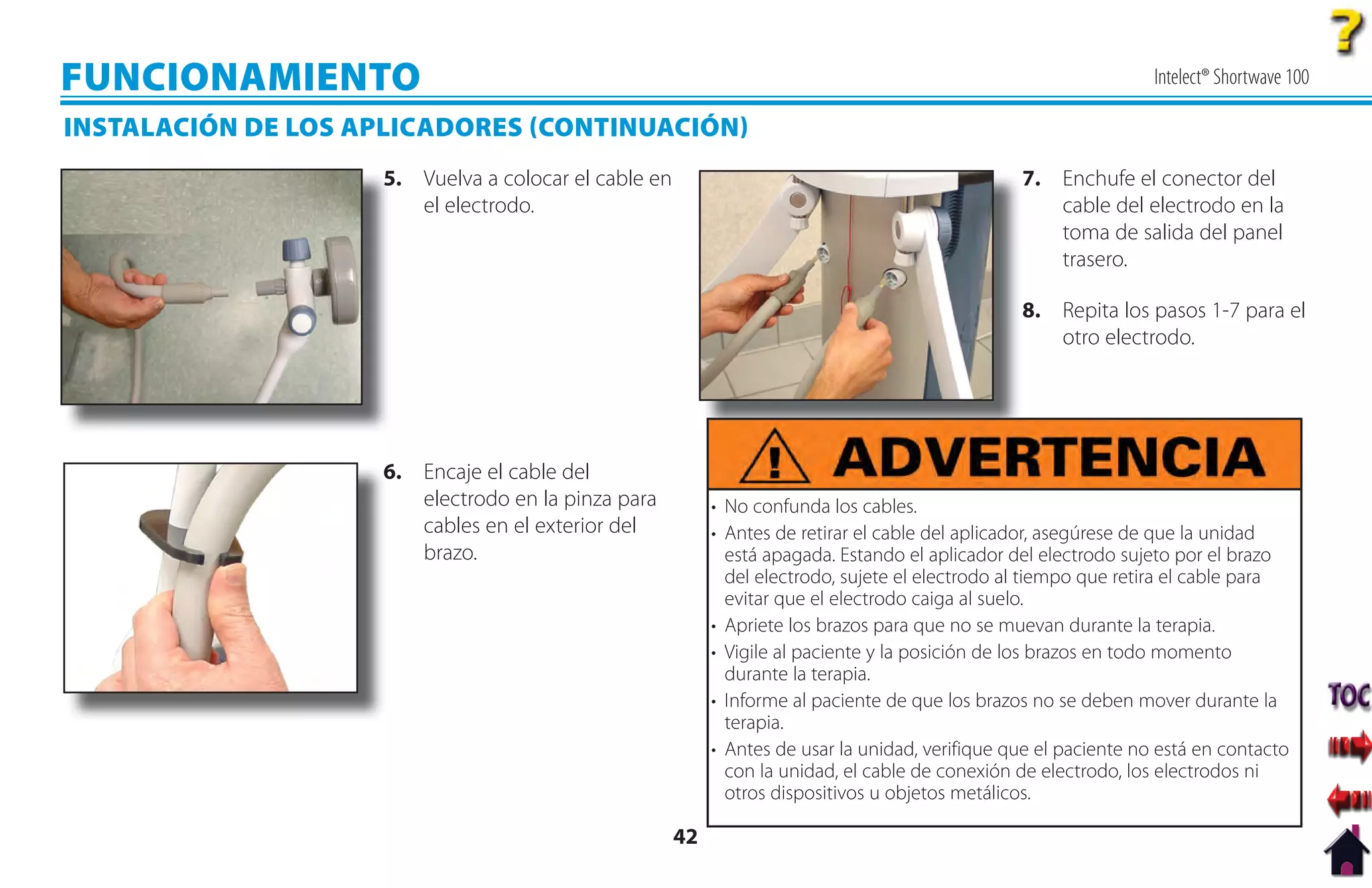

Instalación de aplicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Almacenamiento de protocolos de usuario nuevos . . . 59

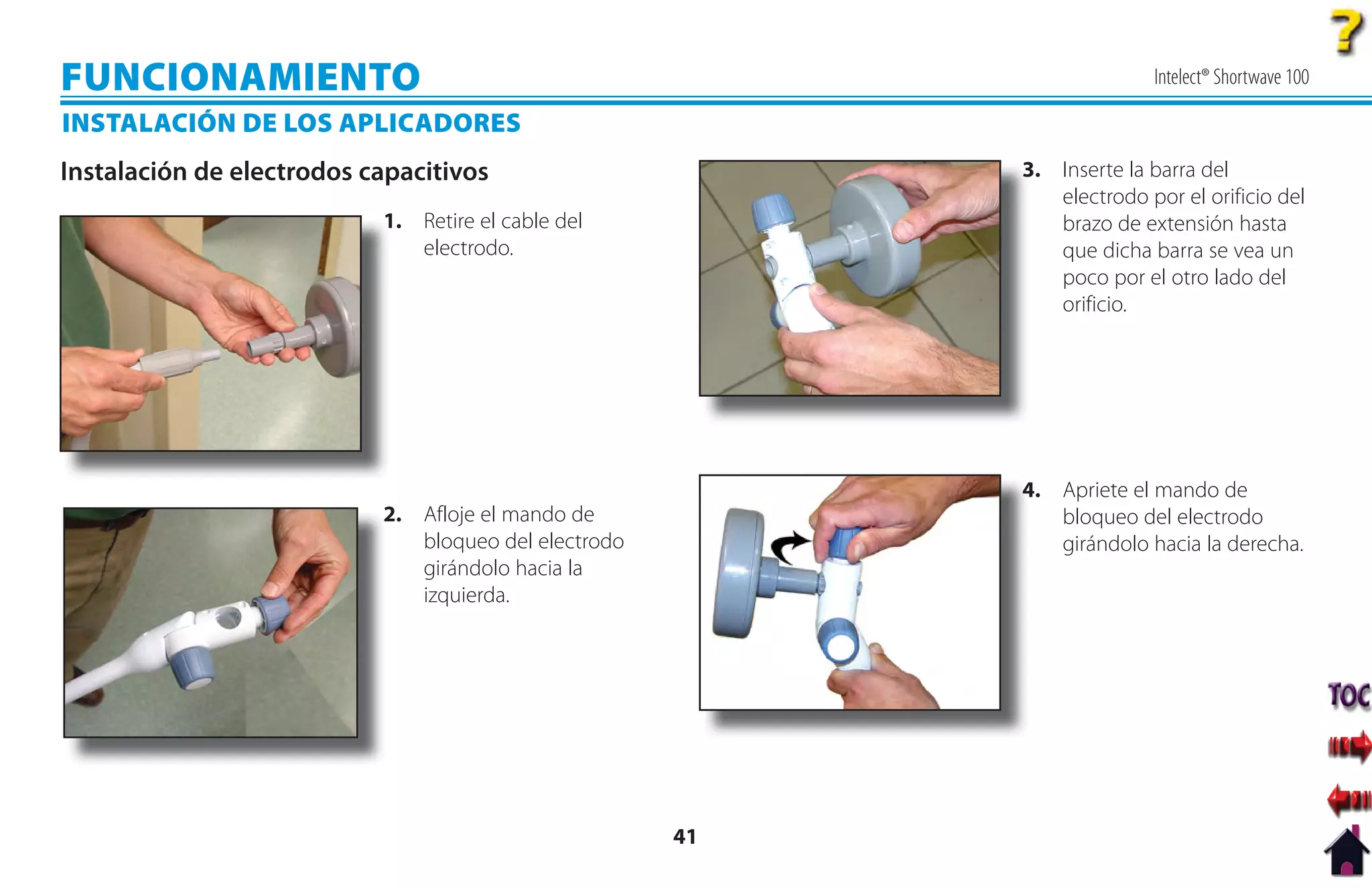

Instalación de electrodos capacitivos. . . . . . . . . . . . . . . . . 41 Edición de protocolos de usuario existentes . . . . . . . . . . 60

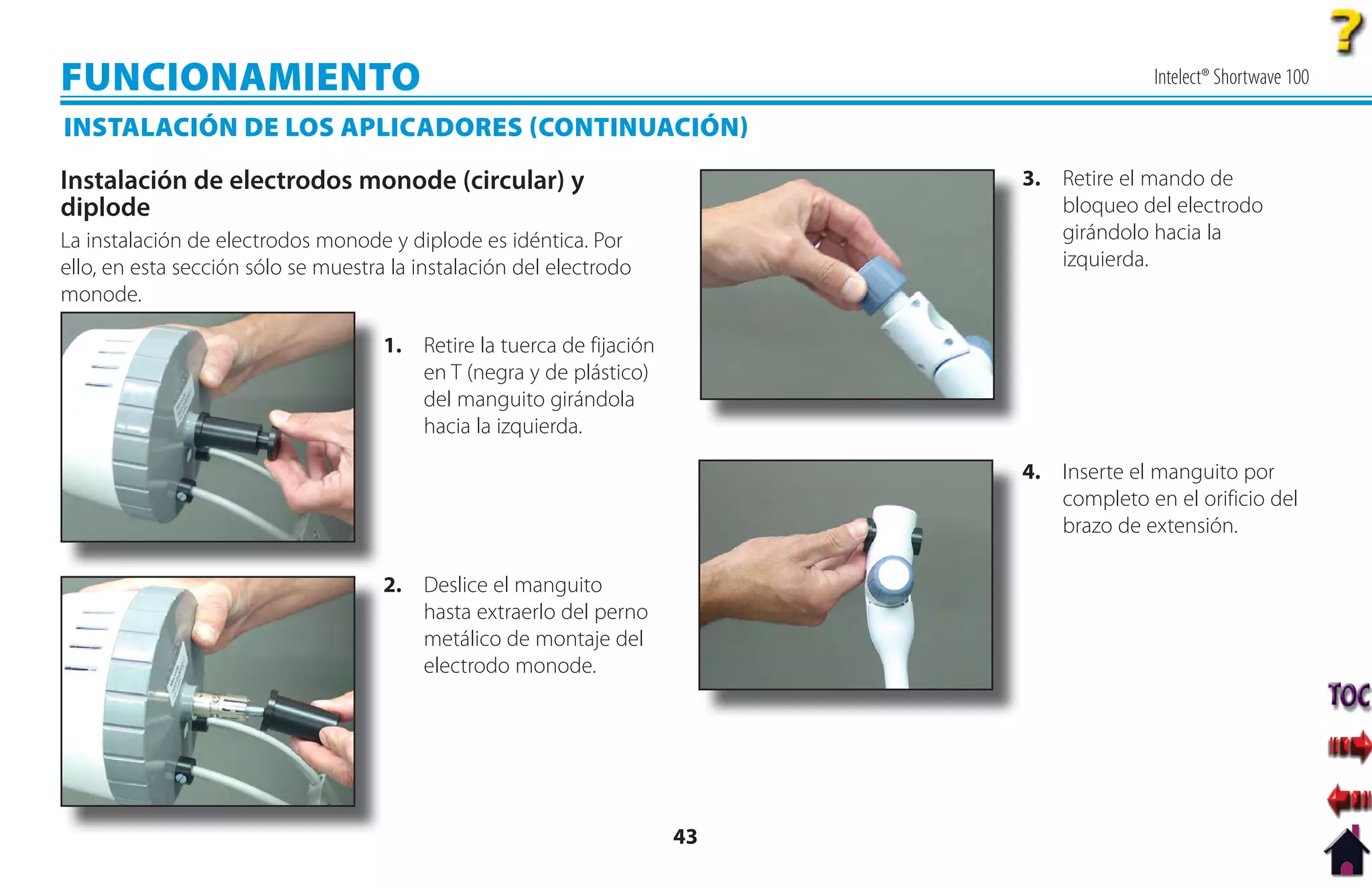

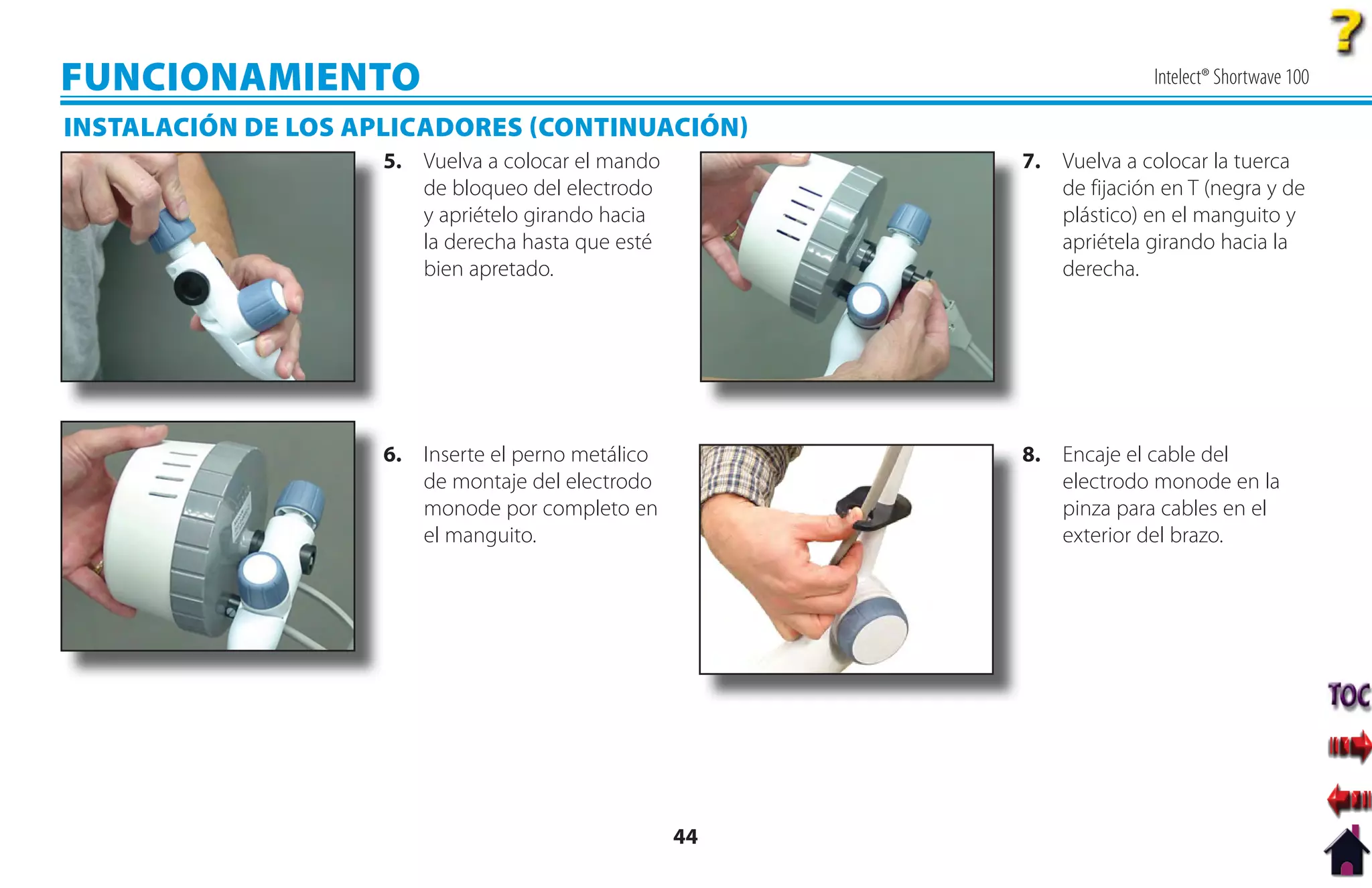

Instalación de electrodo monode (circular) . . . . . . . . . . . 43 Uso de recursos clínicos - Biblioteca de formación . . . . . 61

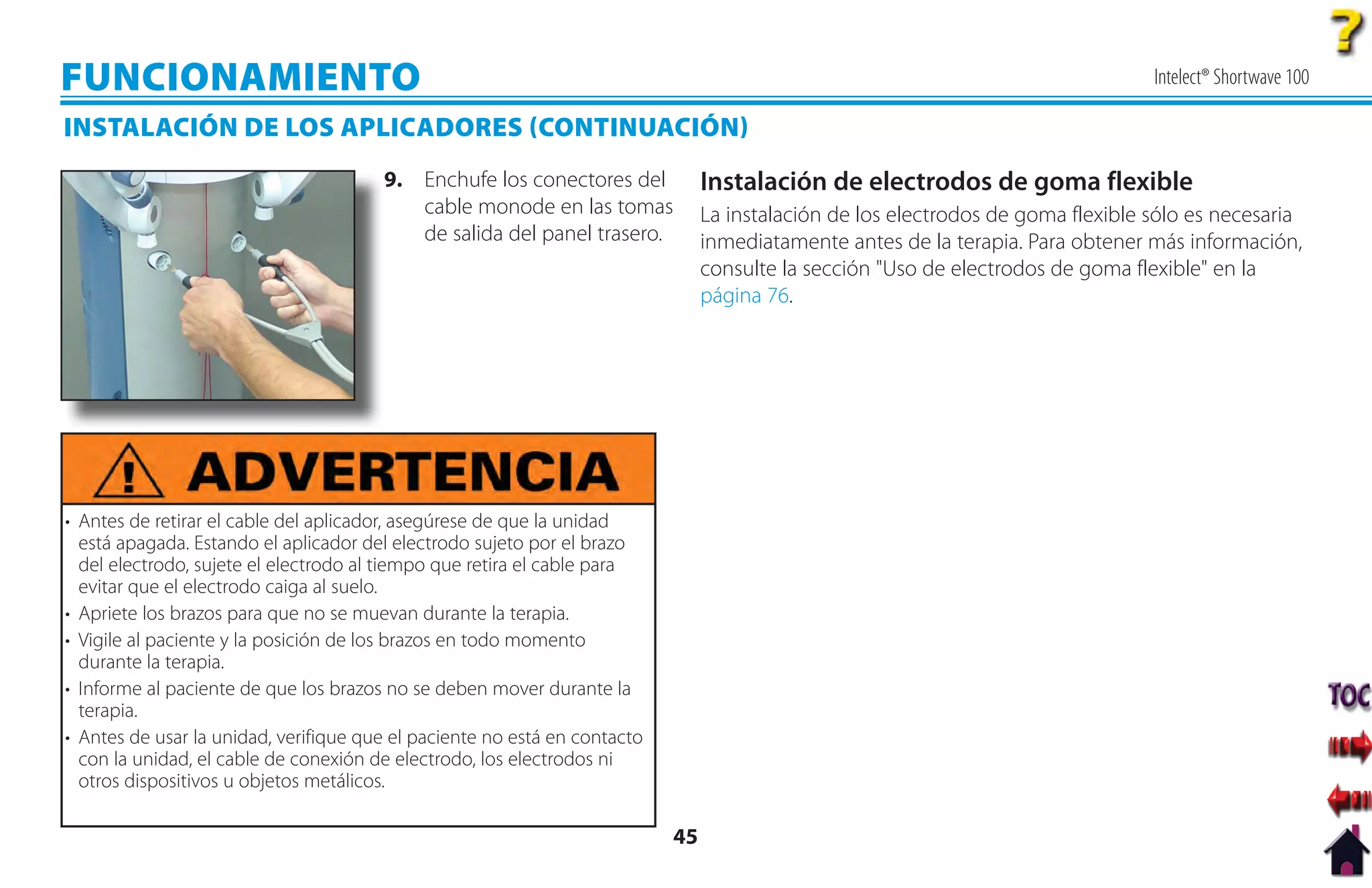

Instalación de electrodos de goma flexible . . . . . . . . . . . 45 Biblioteca anatómica gráfica . . . . . . . . . . . . . . . . . . . . . . . . . 61

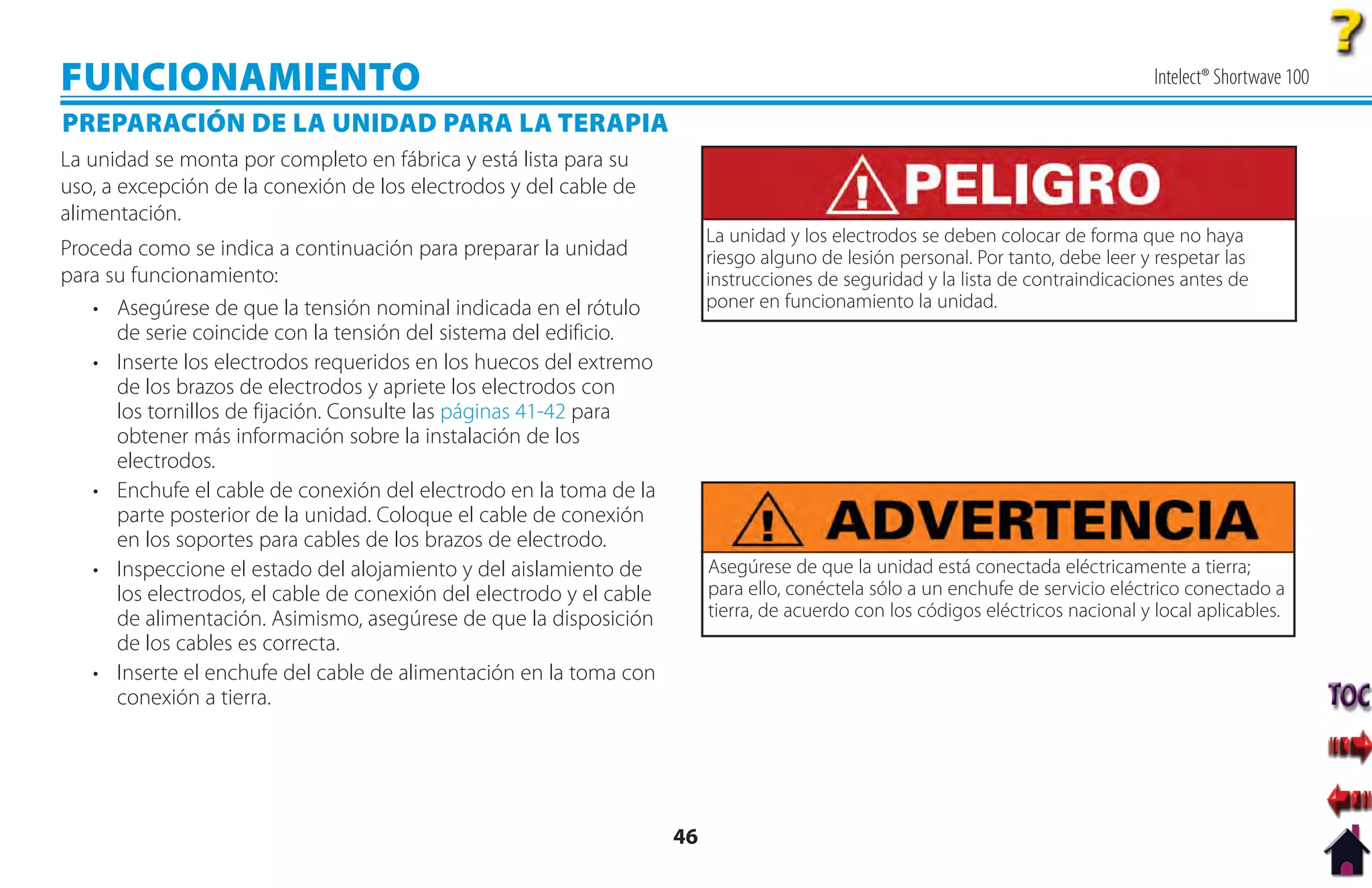

Preparación de la unidad para la terapia. . . . . . . . . . . . . . 46 Biblioteca de colocación de electrodos . . . . . . . . . . . . . . . 62

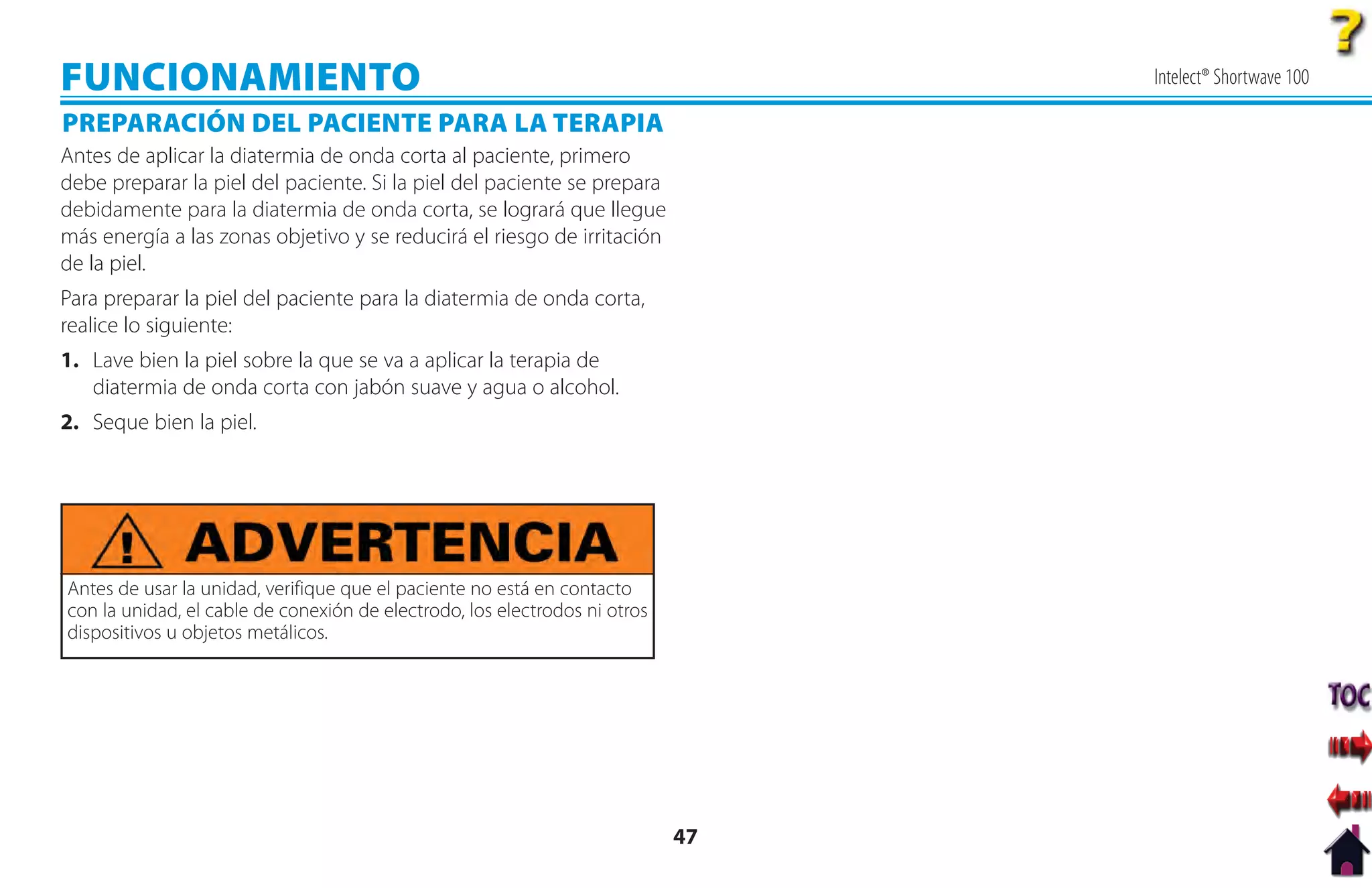

Preparación del paciente para la terapia. . . . . . . . . . . . . . 47 Justificación para diatermia . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Funcionamiento básico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 Contraindicaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

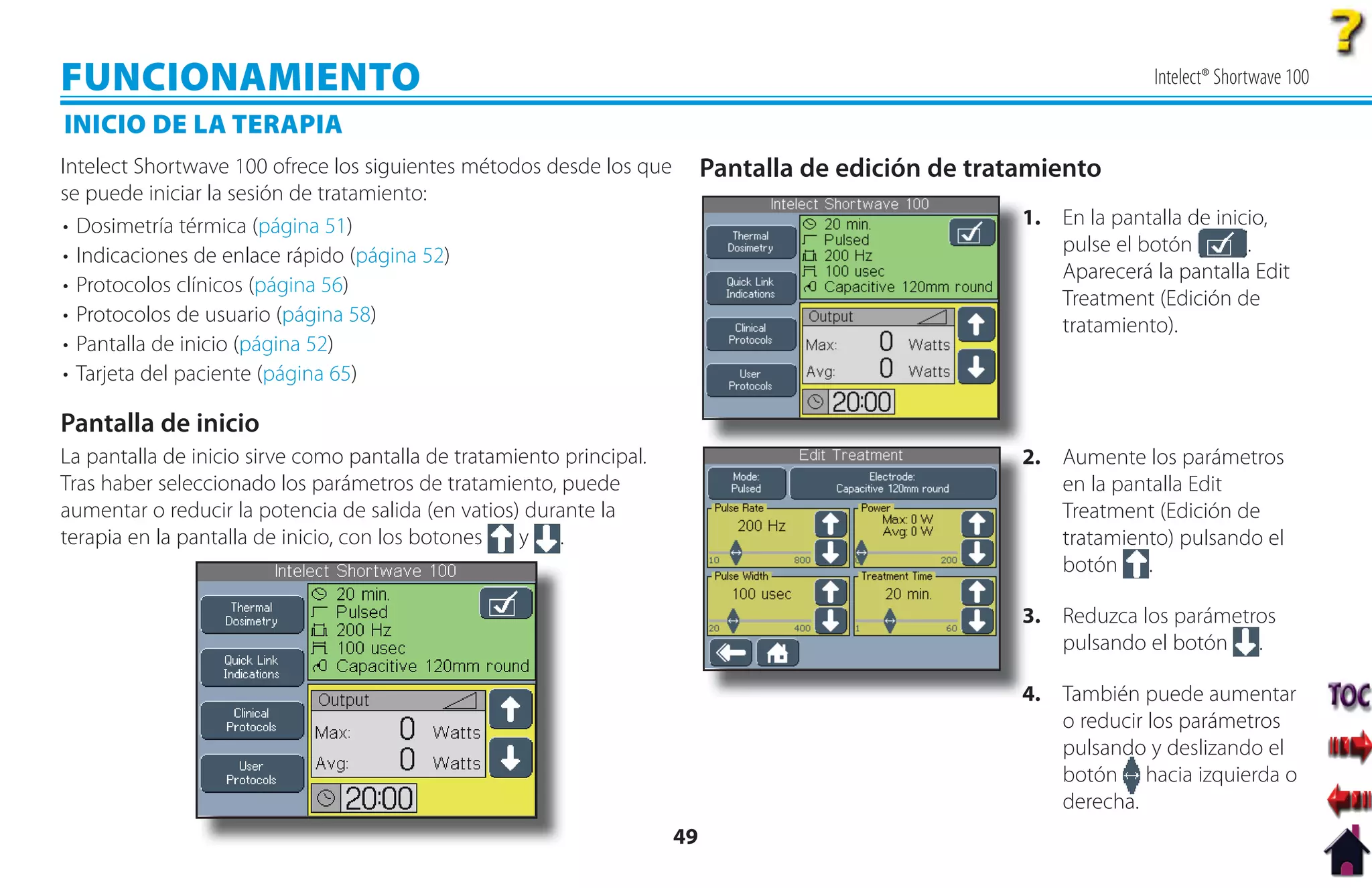

Inicio de la terapia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Uso de recursos clínicos - Tarjeta del paciente . . . . . . . . . 65
Pantalla de inicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Tarjeta del paciente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Pantalla de edición de tratamiento . . . . . . . . . . . . . . . . . . . 49 Edición del perfil de dolor. . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

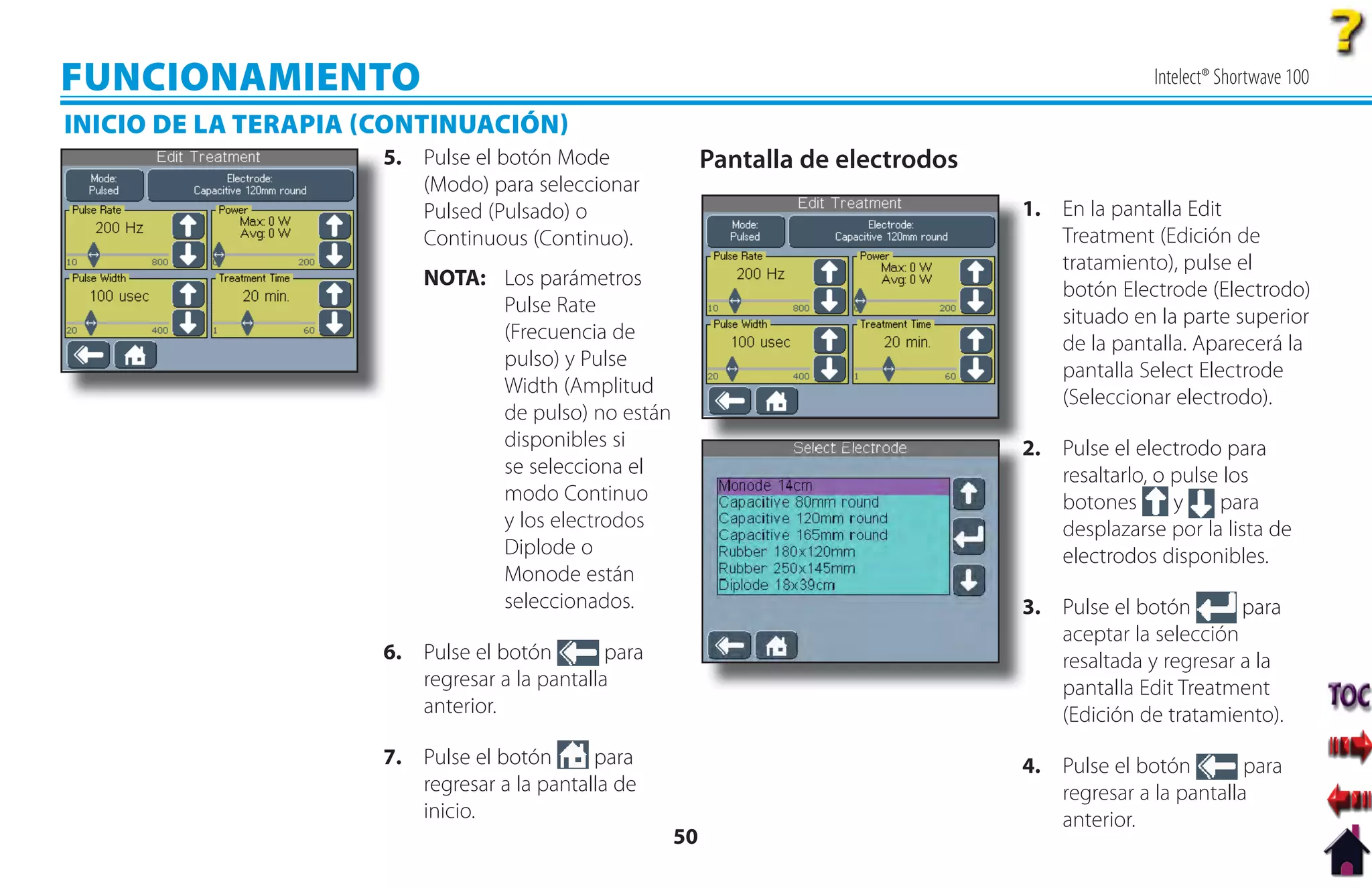

Pantalla de electrodos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Almacenamiento de tratamientos en la tarjeta del

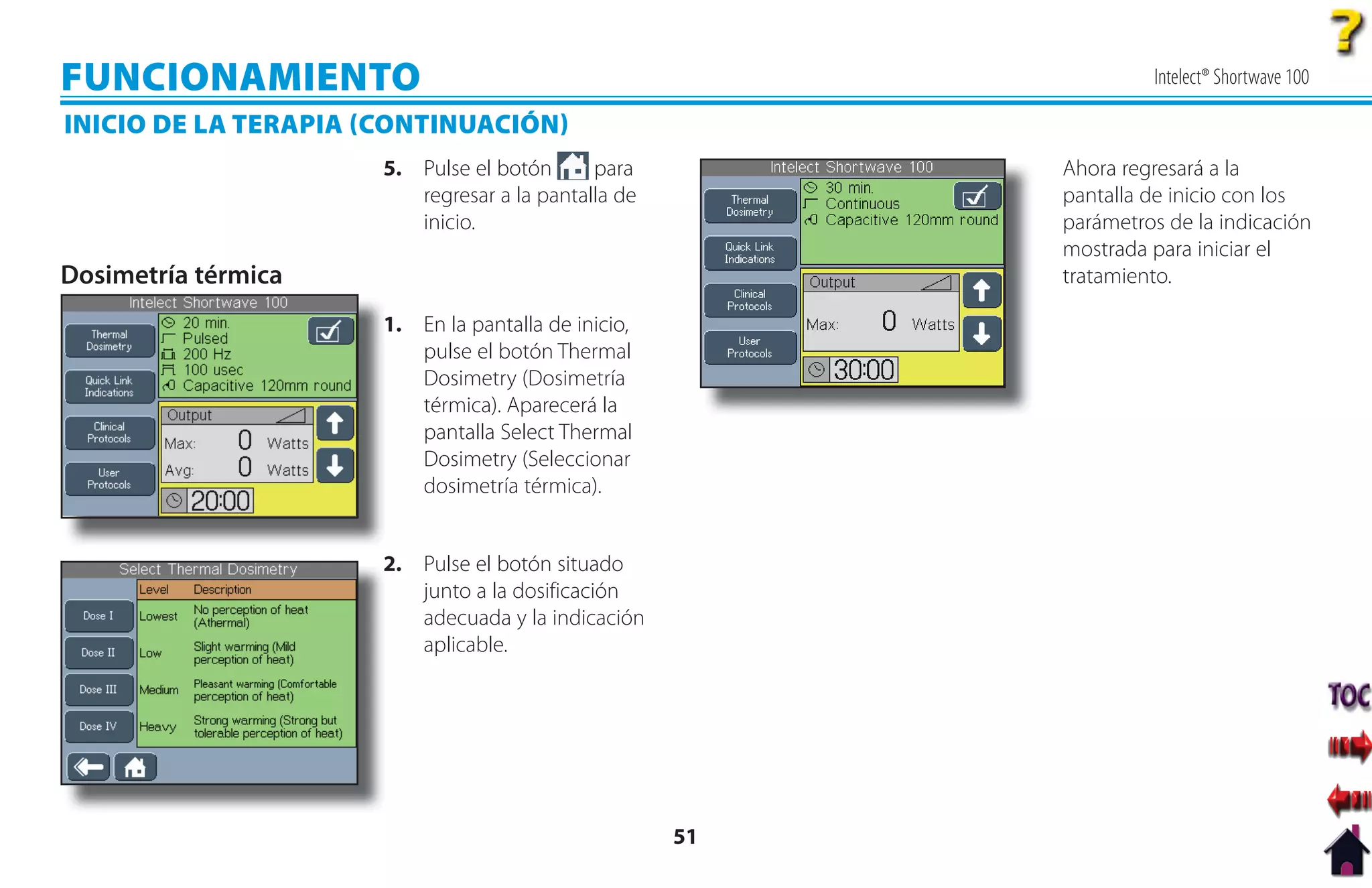

Dosimetría térmica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 paciente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

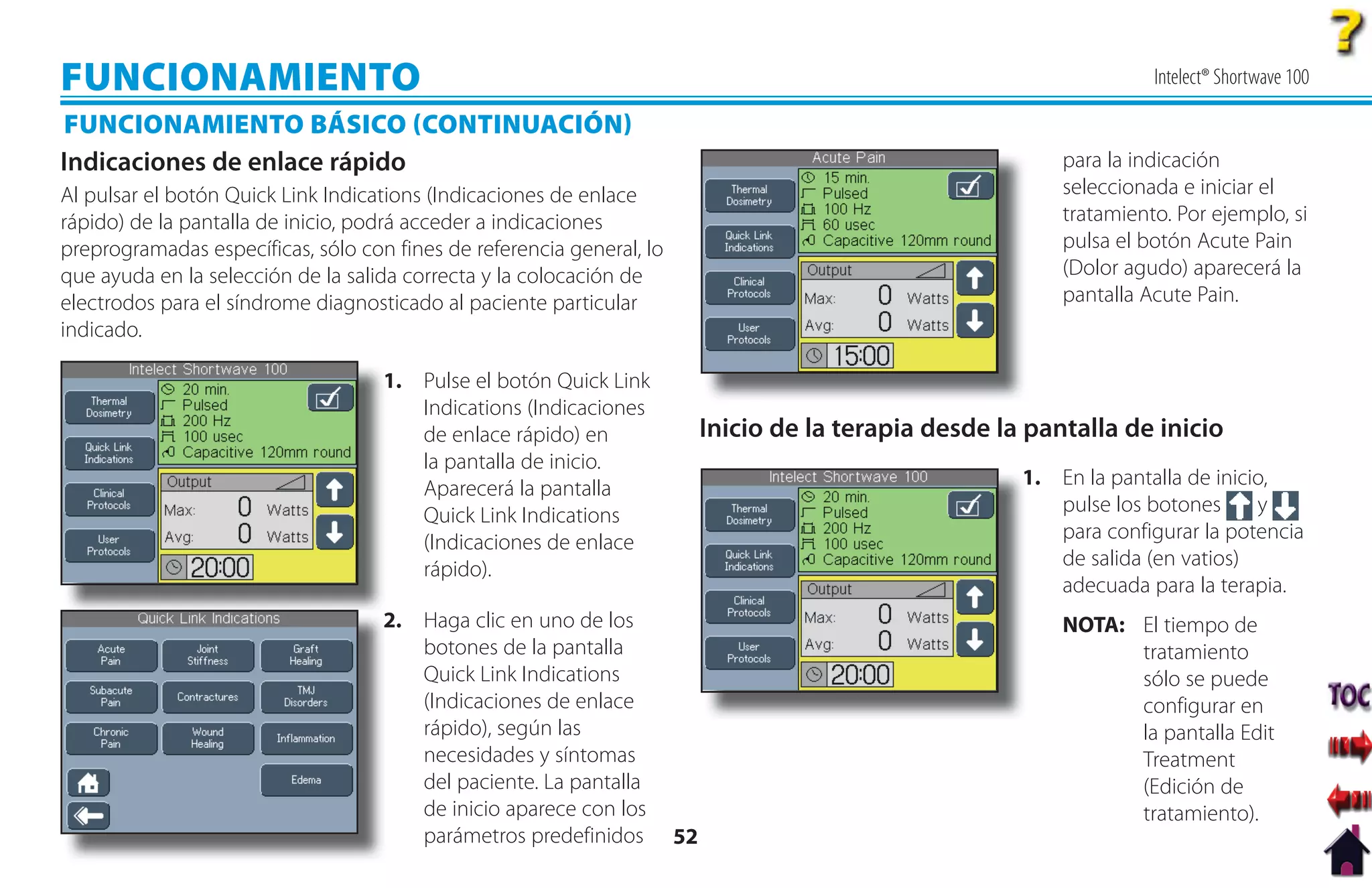

Indicaciones de enlace rápido. . . . . . . . . . . . . . . . . . . . . . . . 52 Borrado de la tarjeta del paciente . . . . . . . . . . . . . . . . . . . . 69
Inicio de la terapia desde la pantalla de inicio . . . . . . . . . 52 Uso de recursos clínicos - Ajustes de la unidad . . . . . . . . 70

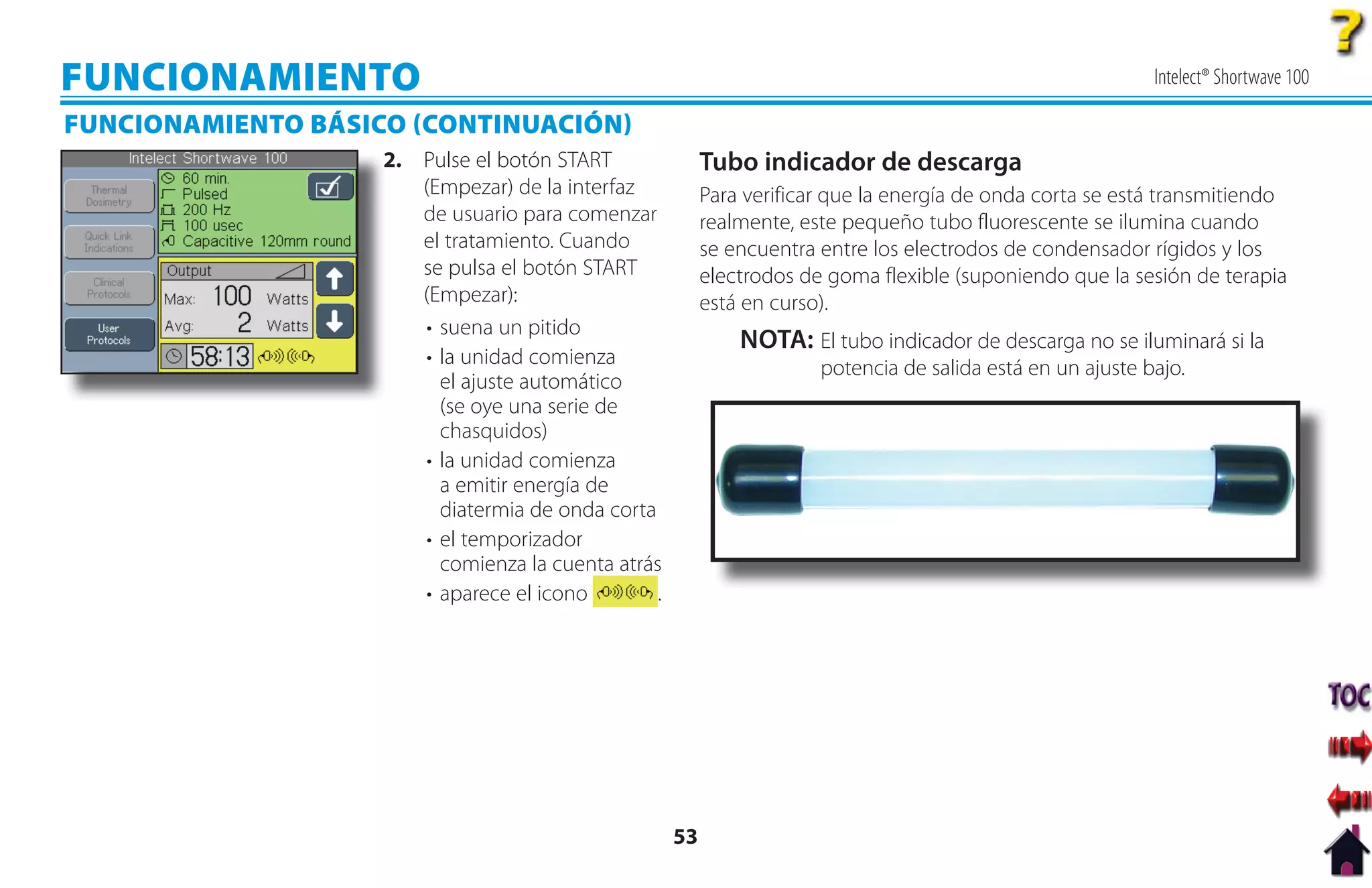

Uso del tubo indicador de descarga . . . . . . . . . . . . . . . . . . 53 Adición y modificación de nombre clínico . . . . . . . . . . . . 70

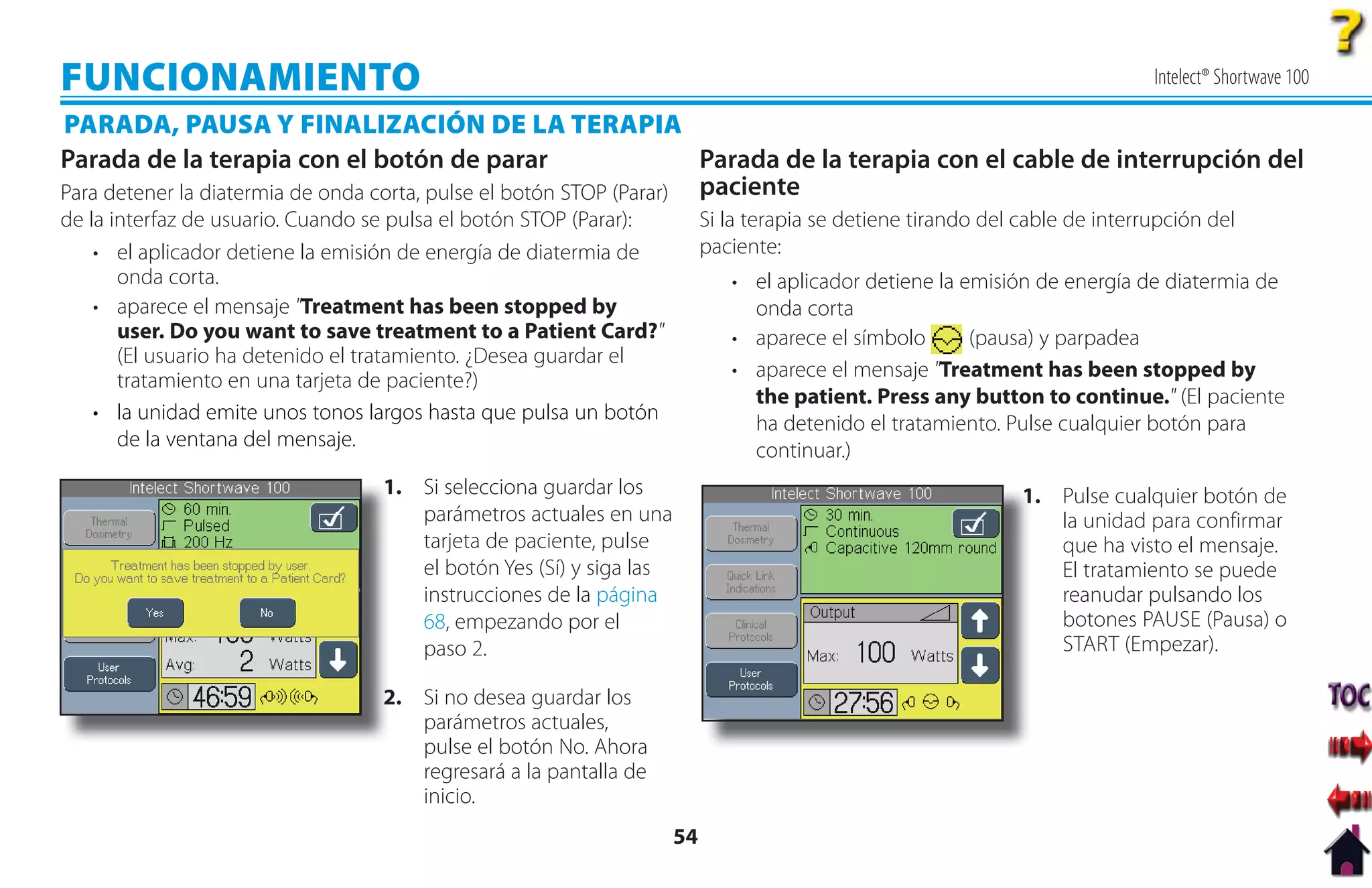

Parada, pausa y finalización de la terapia . . . . . . . . . . . . . 54 Aumento y reducción del volumen de la unidad . . . . . . 70
Parada de la terapia con el botón de parar . . . . . . . . . . . . 54 Configuración de fecha y hora . . . . . . . . . . . . . . . . . . . . . . . 71
Parada de la terapia con el cable de interrupción del Restablecimiento de los ajustes de la unidad . . . . . . . . . 71
paciente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Restablecimiento de protocolos predefinidos. . . . . . . . . 71
Pausa de la terapia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Modificación de idioma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Finalización de la sesión de terapia . . . . . . . . . . . . . . . . . . . 55 Uso de aplicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
ii

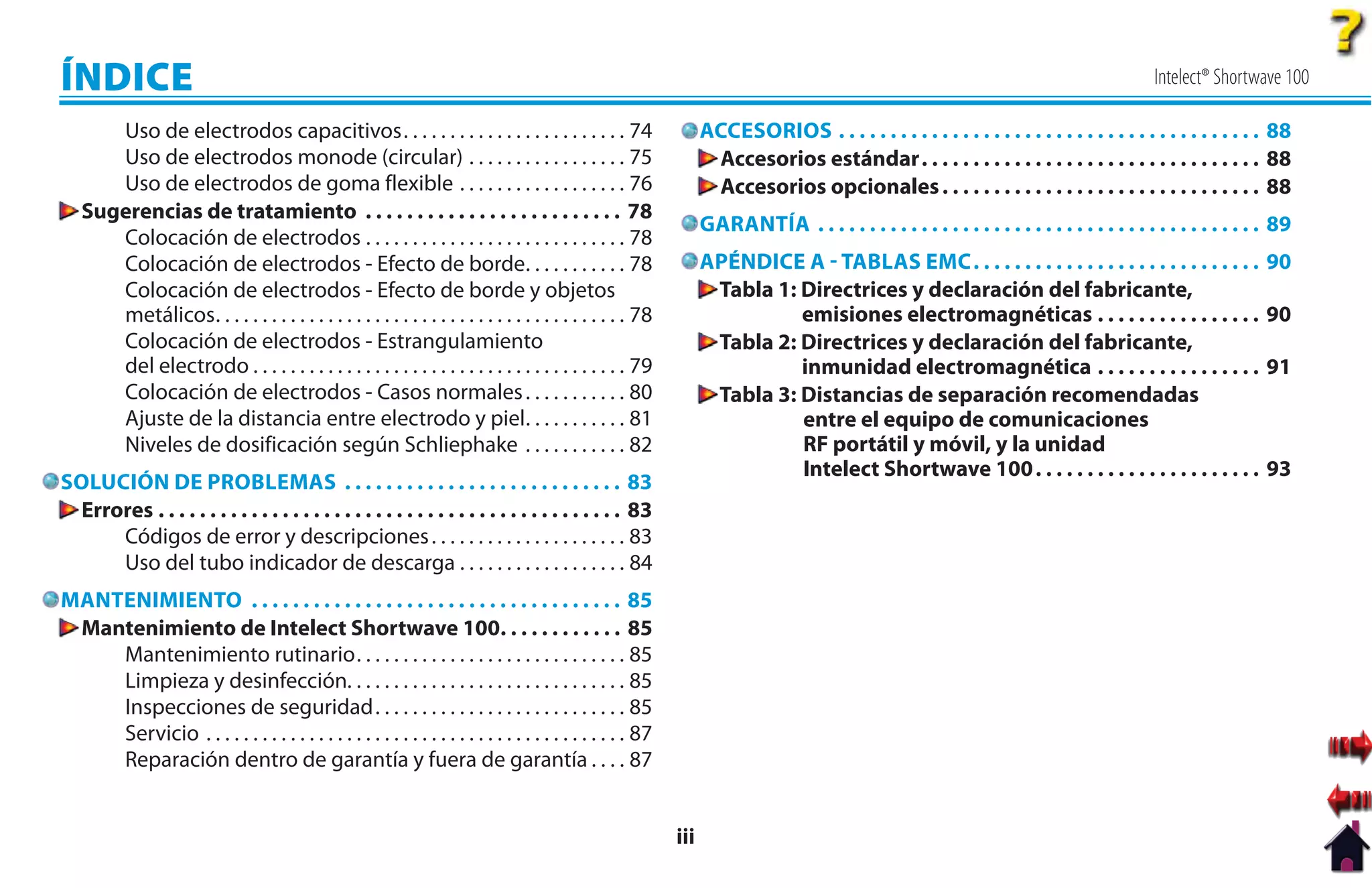

4. ÍNDICE Intelect® Shortwave 100

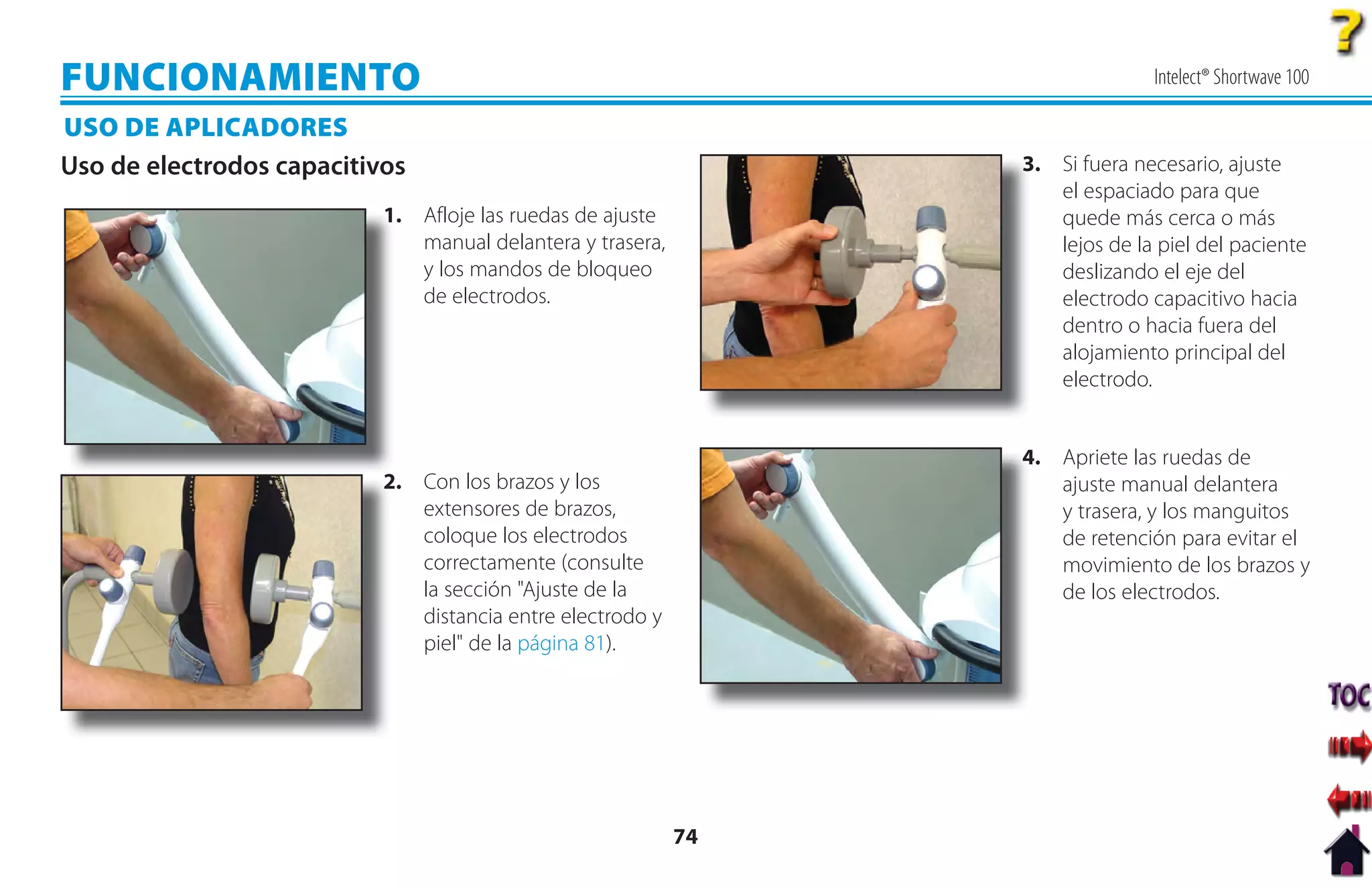

Uso de electrodos capacitivos. . . . . . . . . . . . . . . . . . . . . . . . 74 ACCESORIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

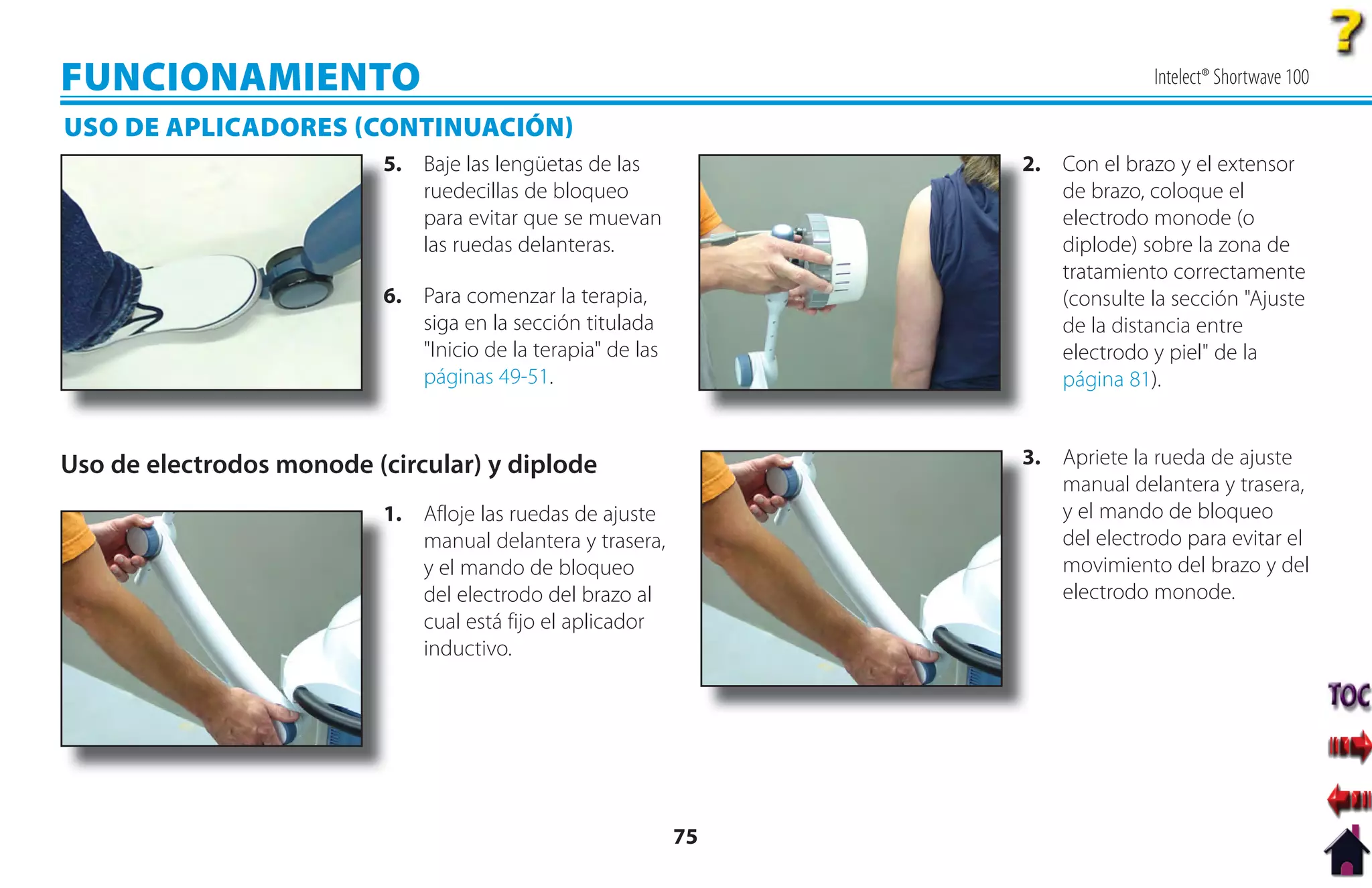

Uso de electrodos monode (circular) . . . . . . . . . . . . . . . . . 75 Accesorios estándar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Uso de electrodos de goma flexible . . . . . . . . . . . . . . . . . . 76 Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

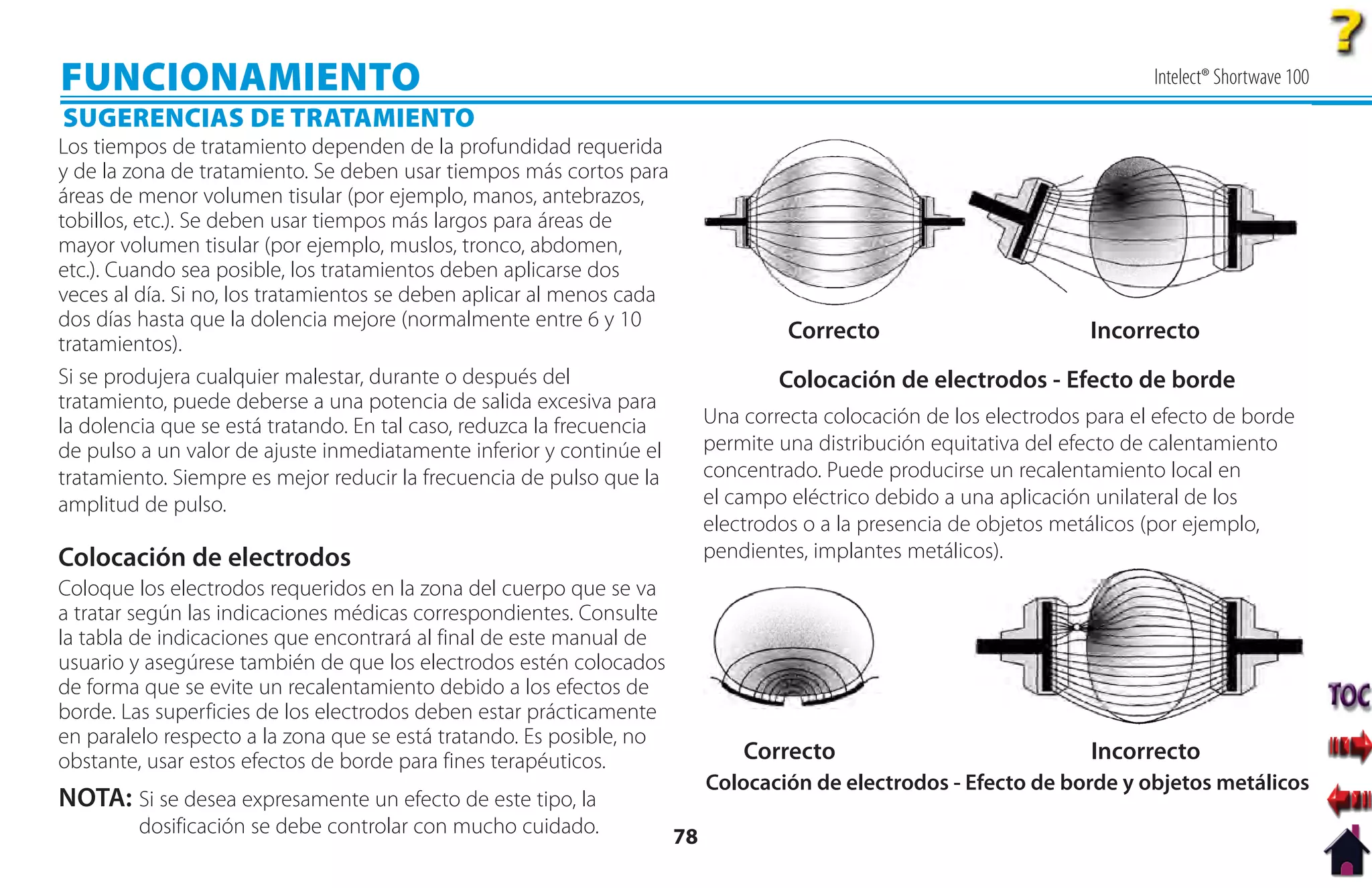

Sugerencias de tratamiento . . . . . . . . . . . . . . . . . . . . . . . . . 78

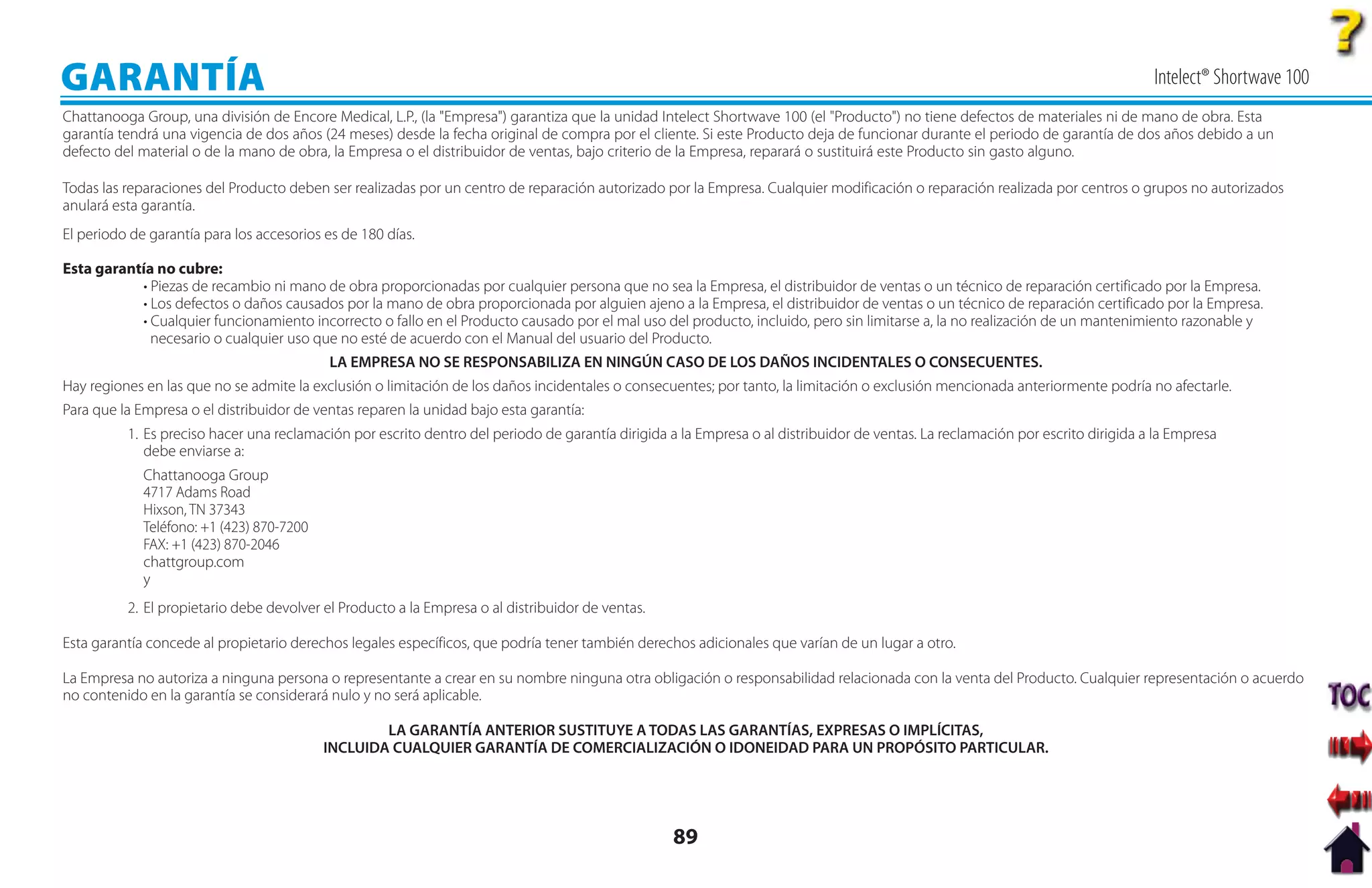

GARANTÍA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Colocación de electrodos . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Colocación de electrodos - Efecto de borde. . . . . . . . . . . 78 APÉNDICE A  TABLAS EMC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Colocación de electrodos - Efecto de borde y objetos T

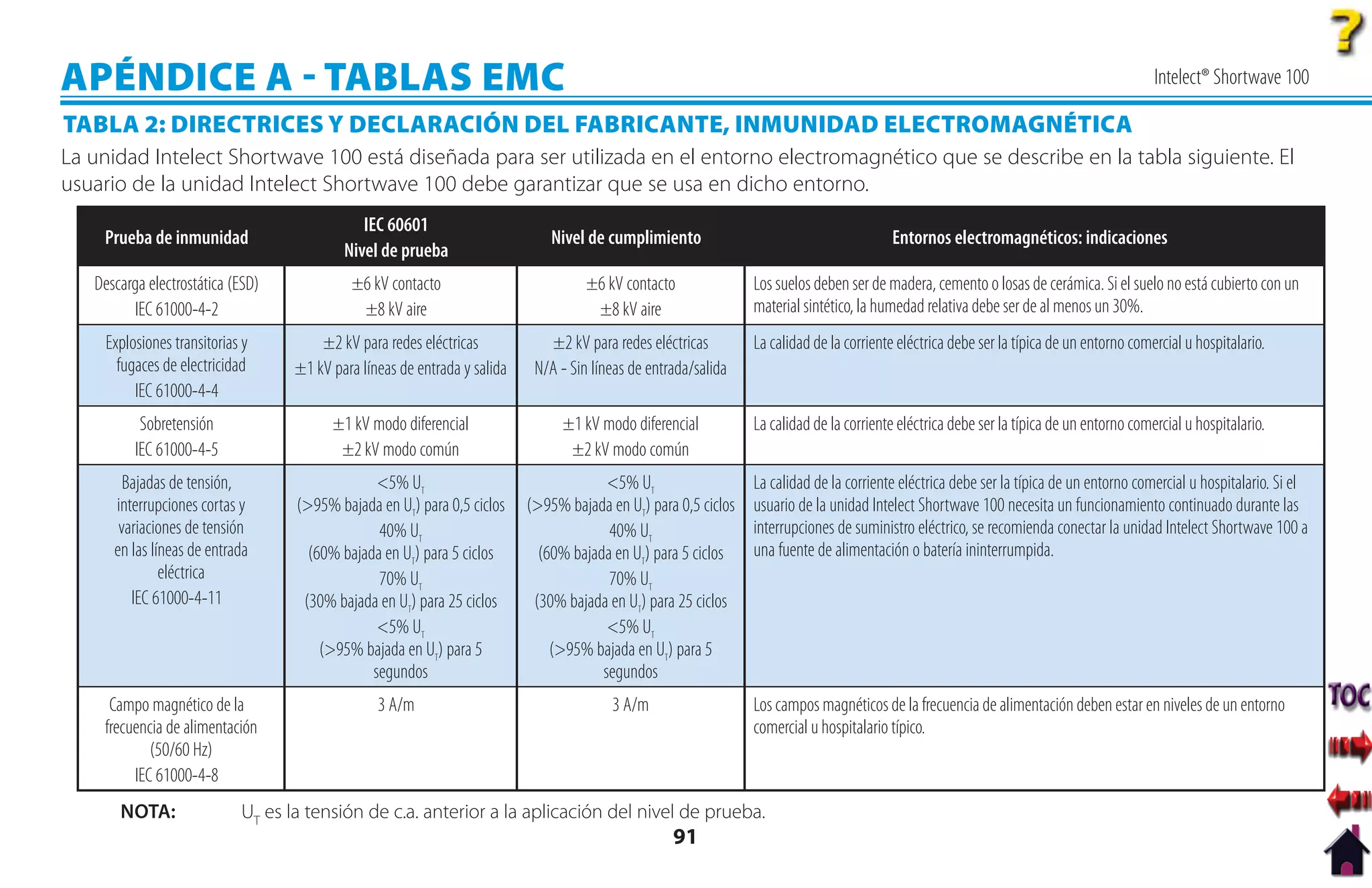

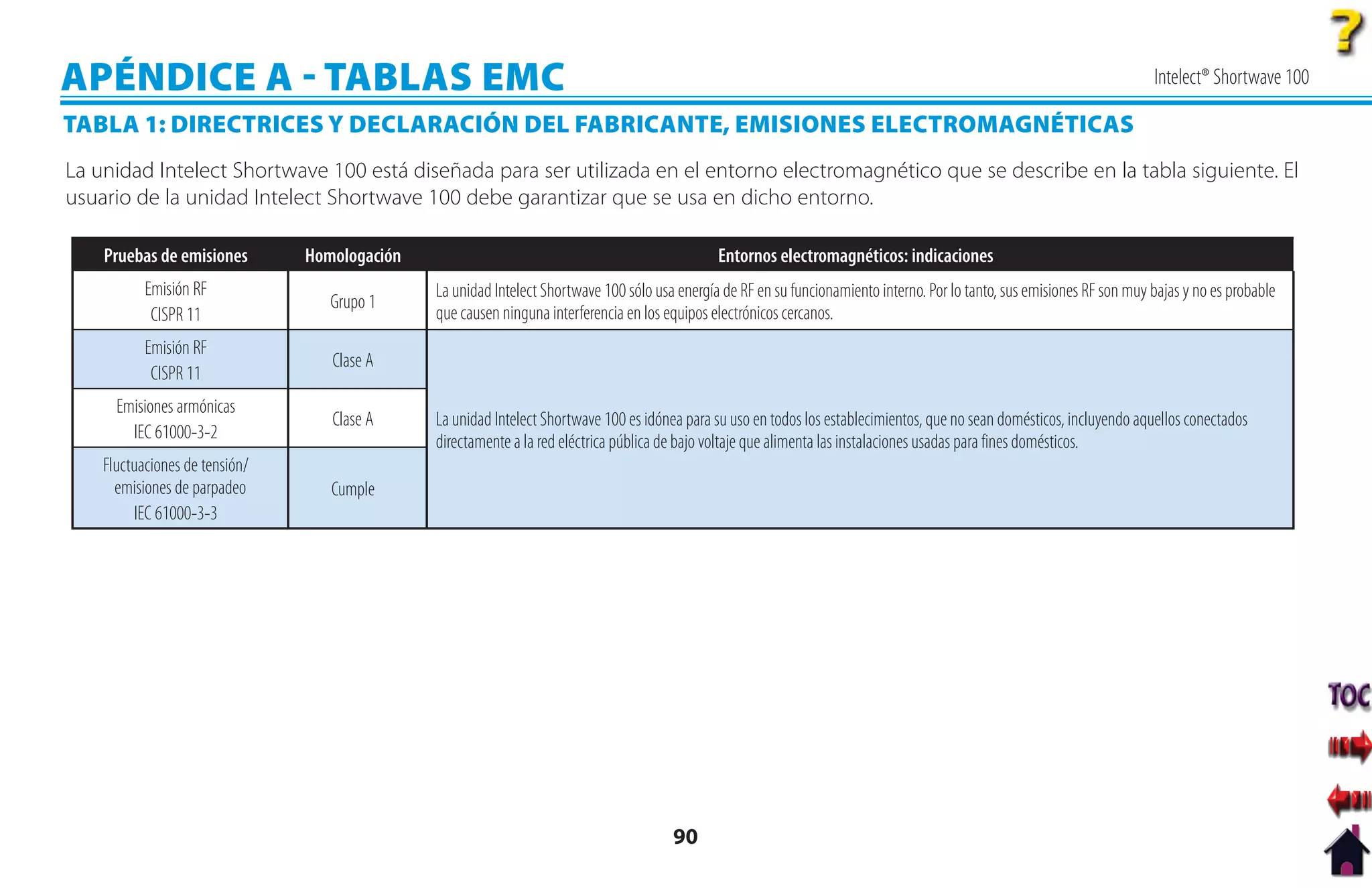

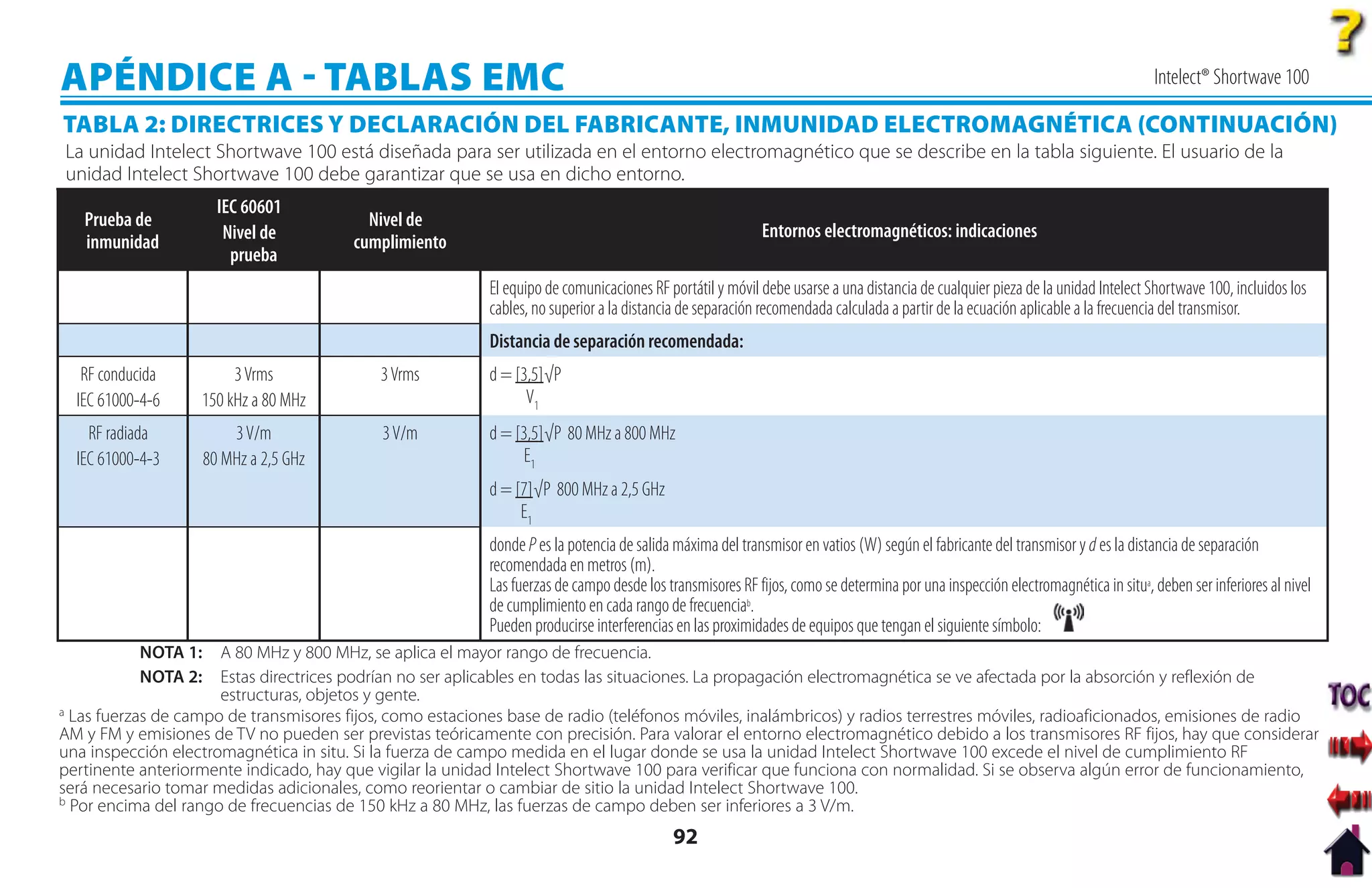

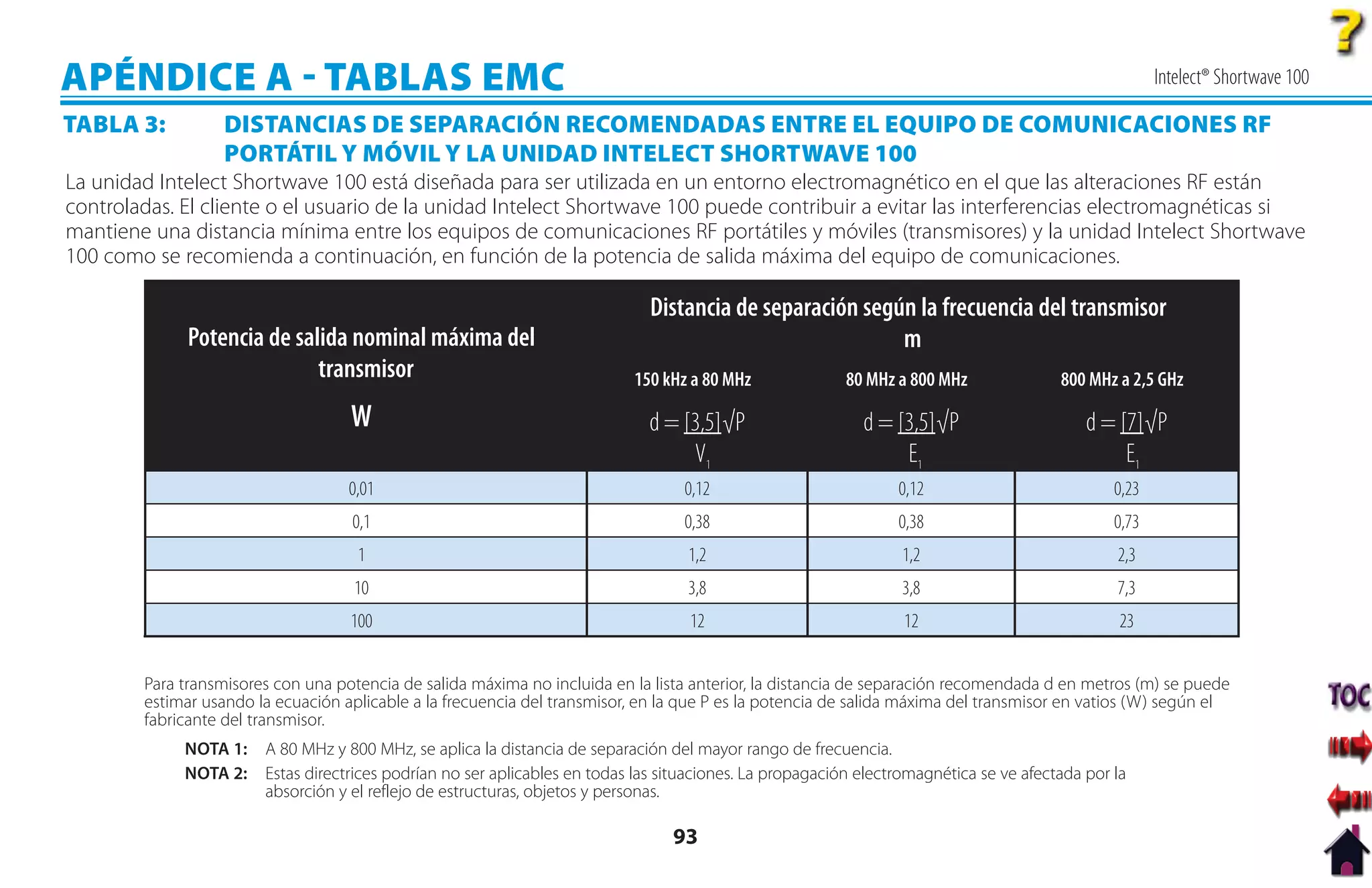

Tabla 1: Directrices y declaración del fabricante,
metálicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 emisiones electromagnéticas . . . . . . . . . . . . . . . . 90

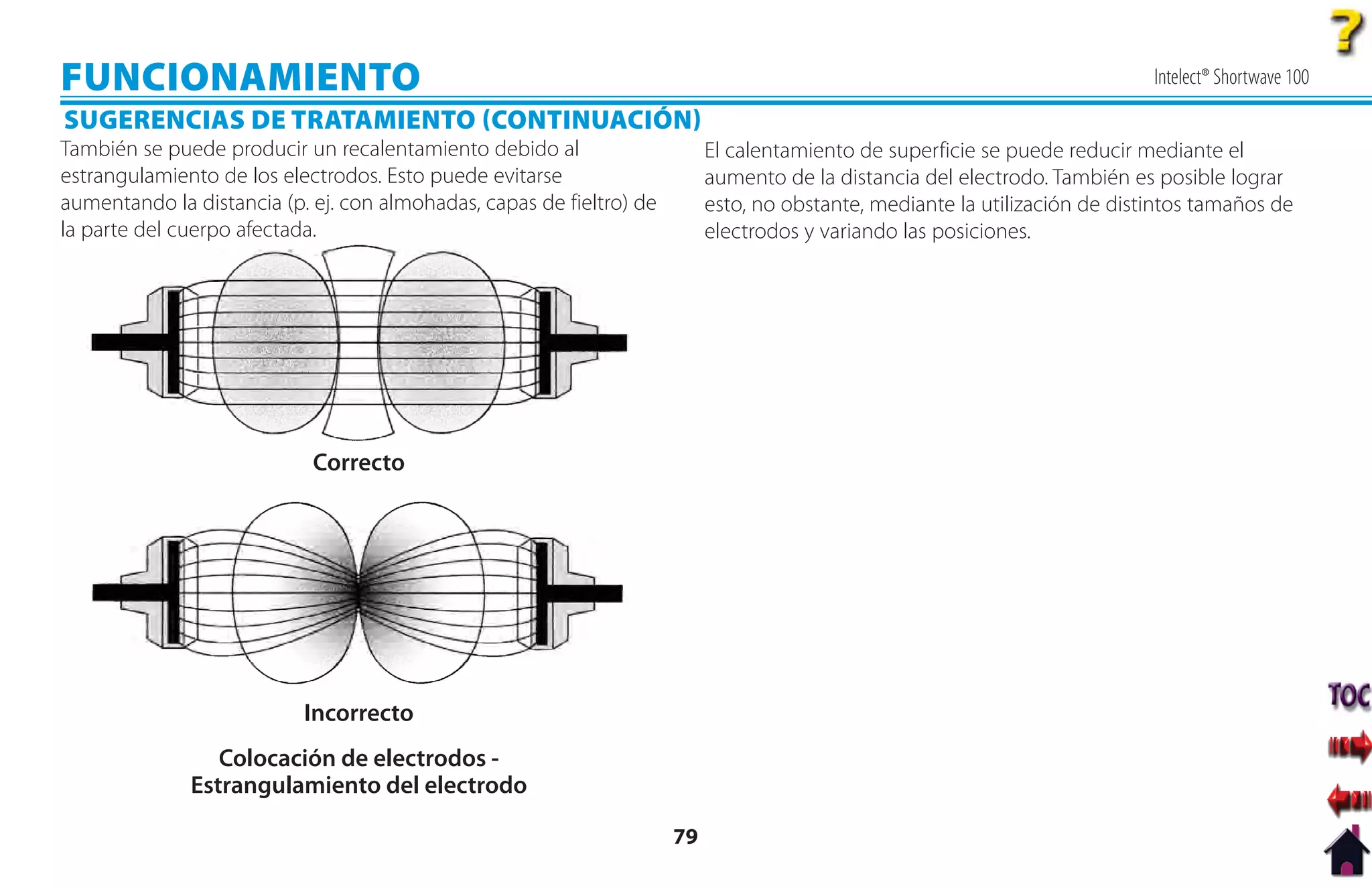

Colocación de electrodos - Estrangulamiento Tabla 2: Directrices y declaración del fabricante,
T
del electrodo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79 inmunidad electromagnética . . . . . . . . . . . . . . . . 91

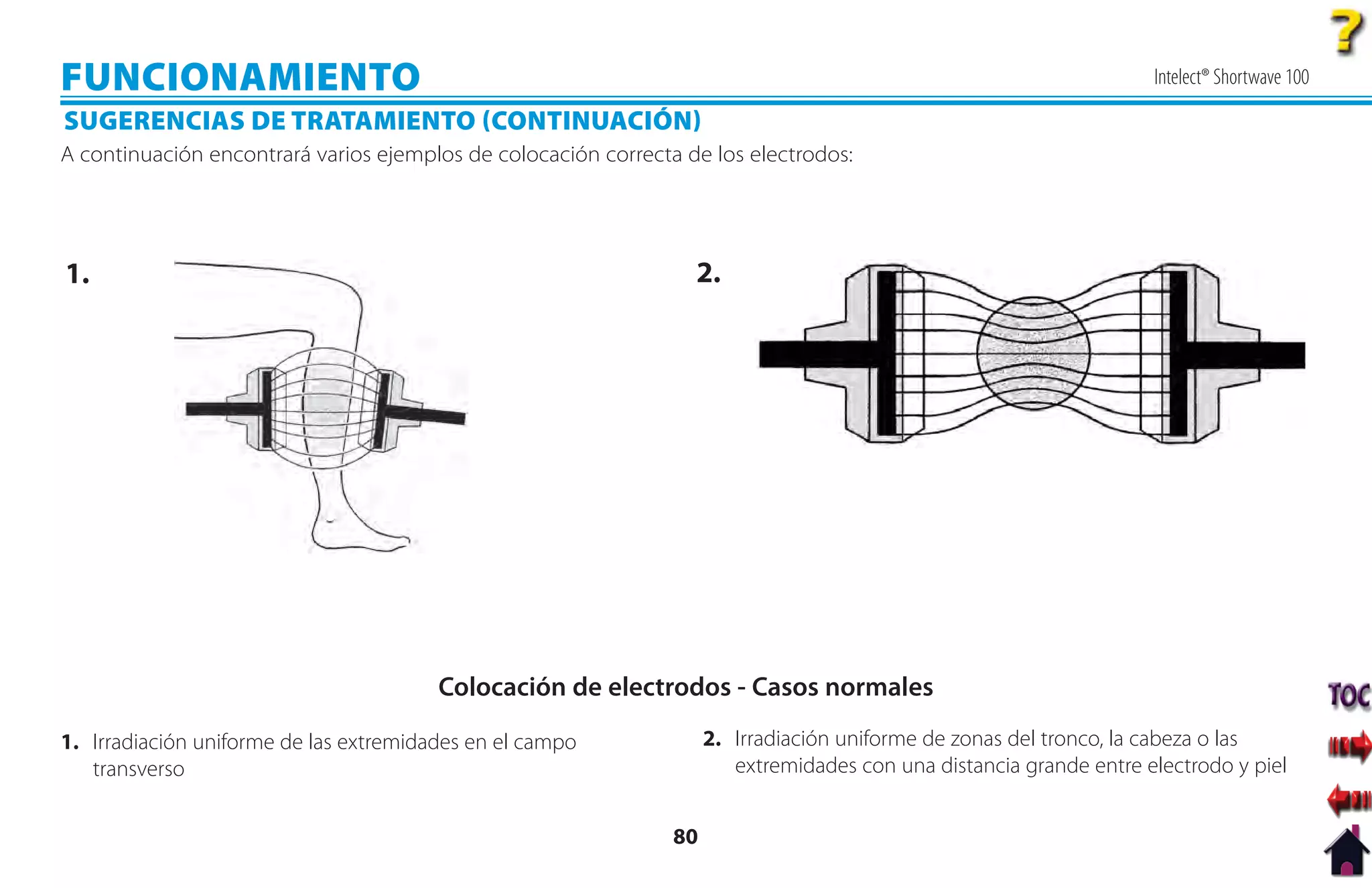

Colocación de electrodos - Casos normales . . . . . . . . . . . 80 Tabla 3: Distancias de separación recomendadas
T

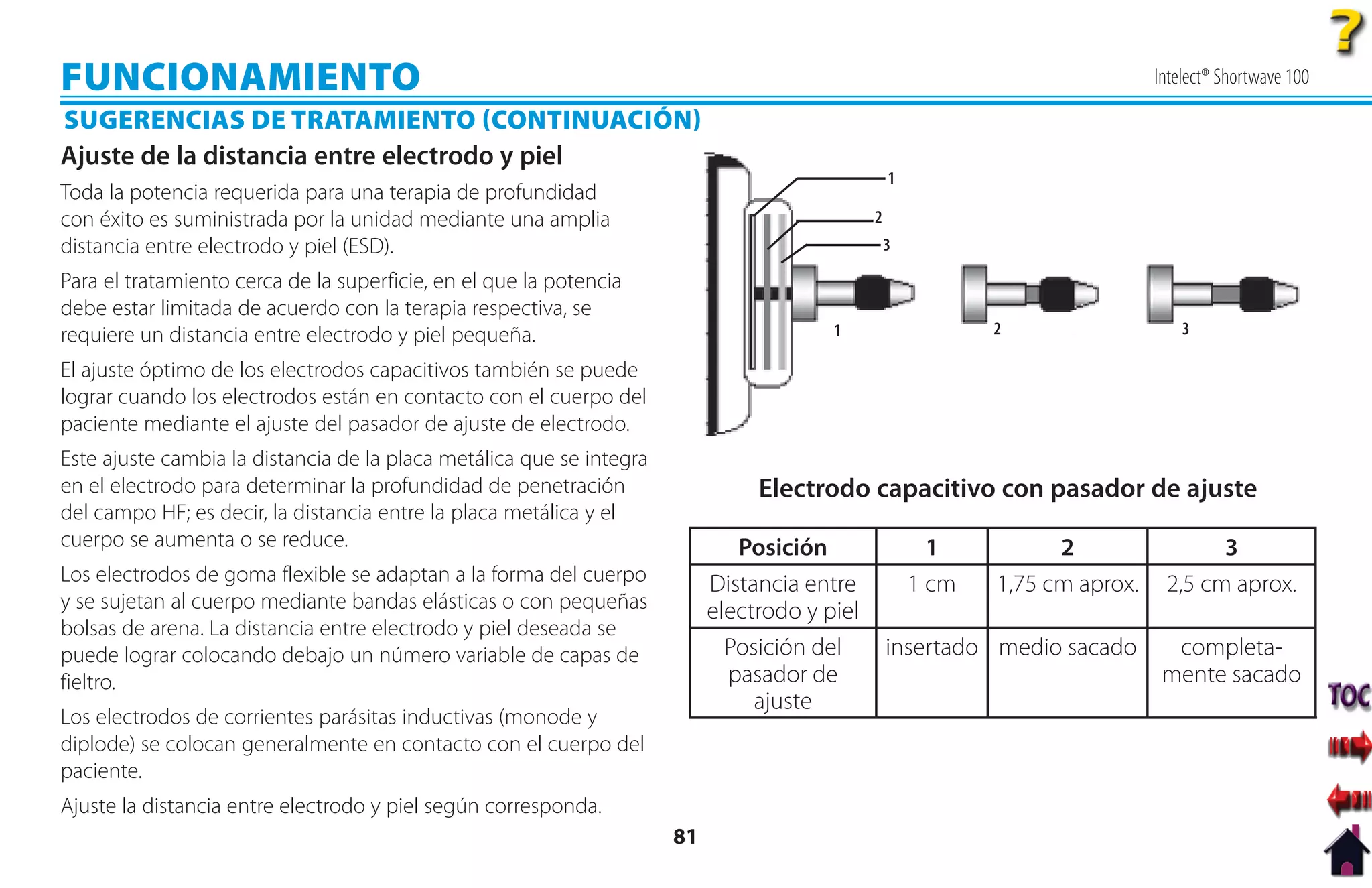

Ajuste de la distancia entre electrodo y piel. . . . . . . . . . . 81 entre el equipo de comunicaciones

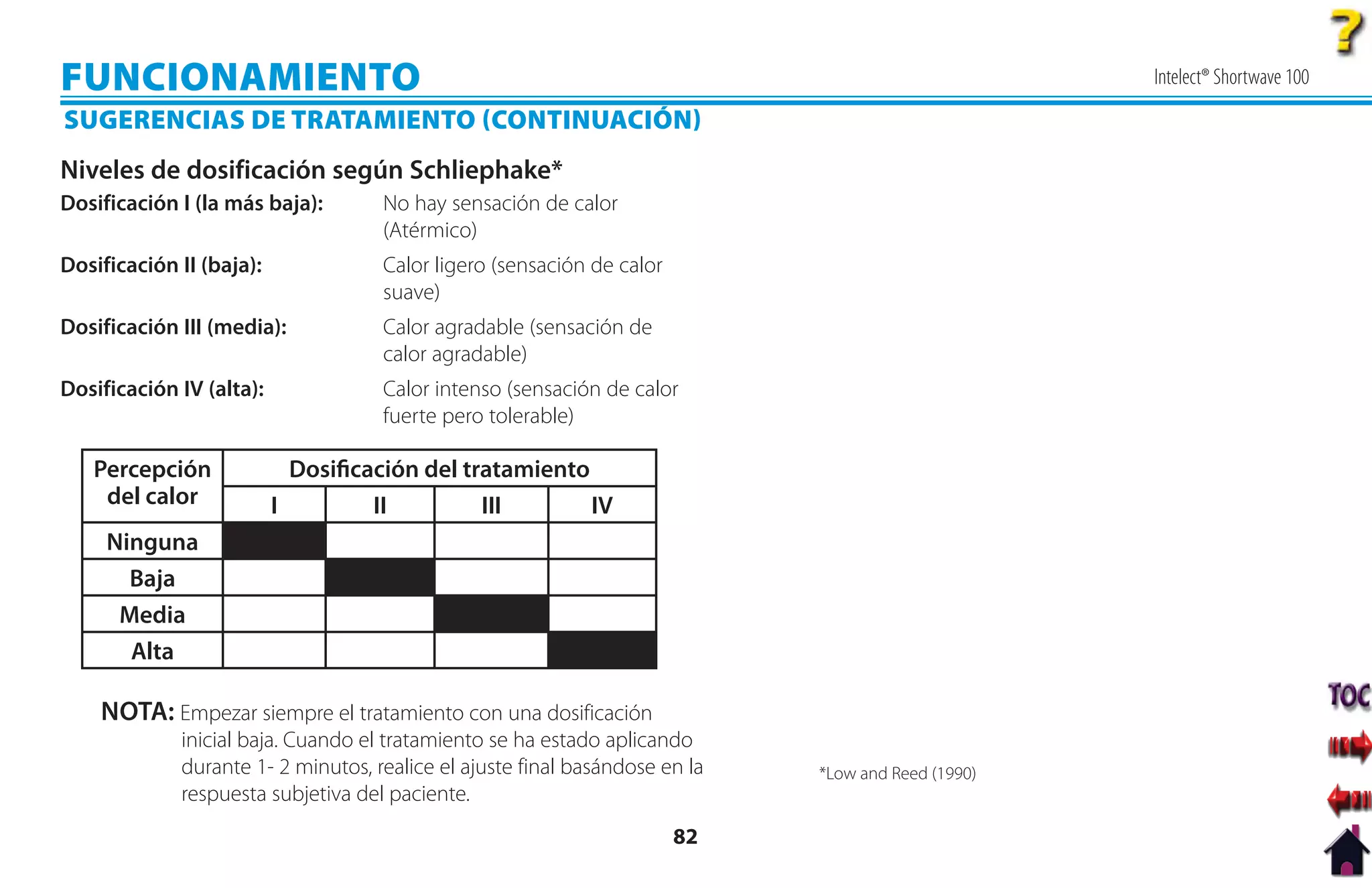

Niveles de dosificación según Schliephake . . . . . . . . . . . 82 RF portátil y móvil, y la unidad
Intelect Shortwave 100 . . . . . . . . . . . . . . . . . . . . . . 93
SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Errores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

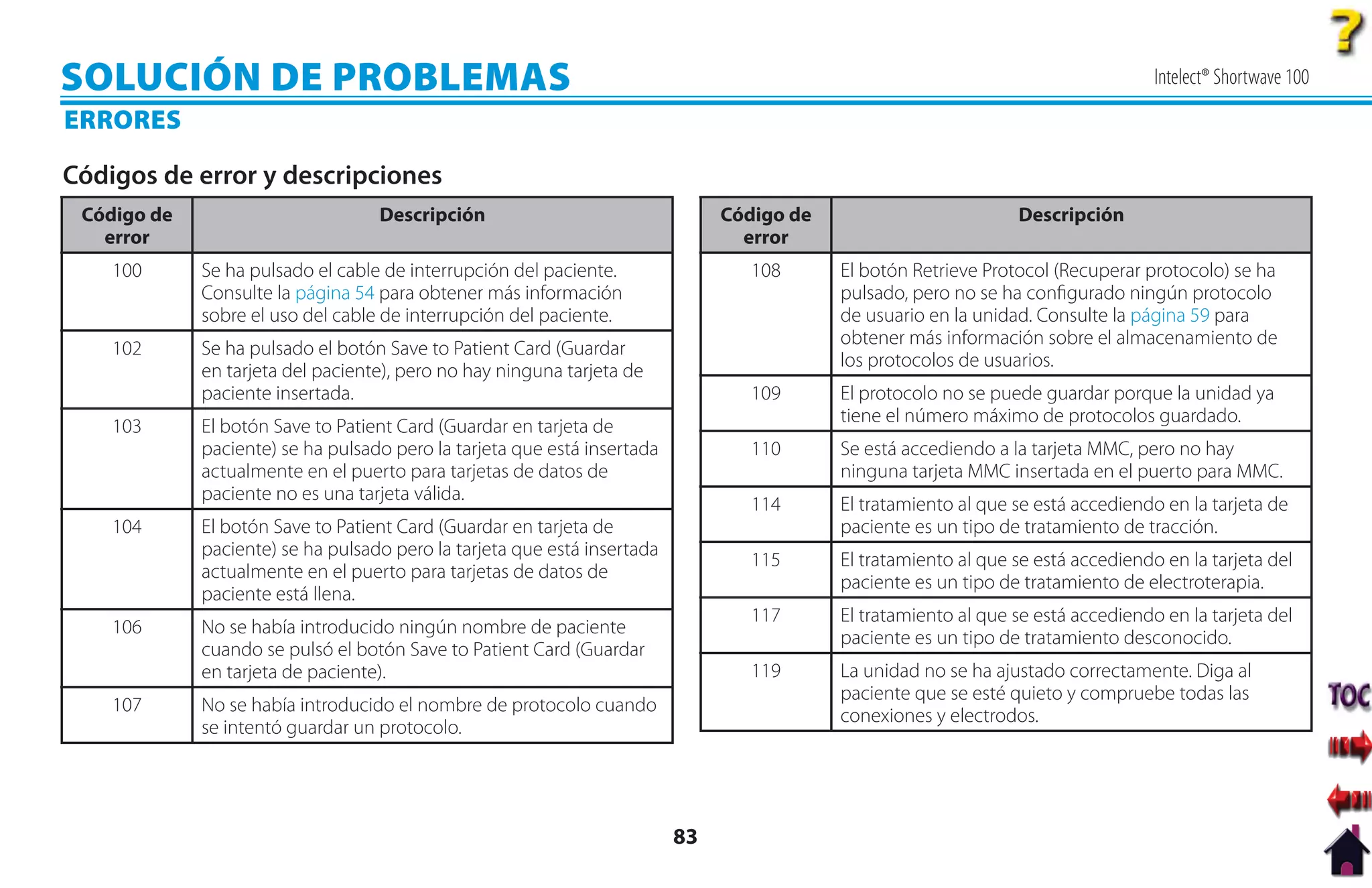

Códigos de error y descripciones . . . . . . . . . . . . . . . . . . . . . 83

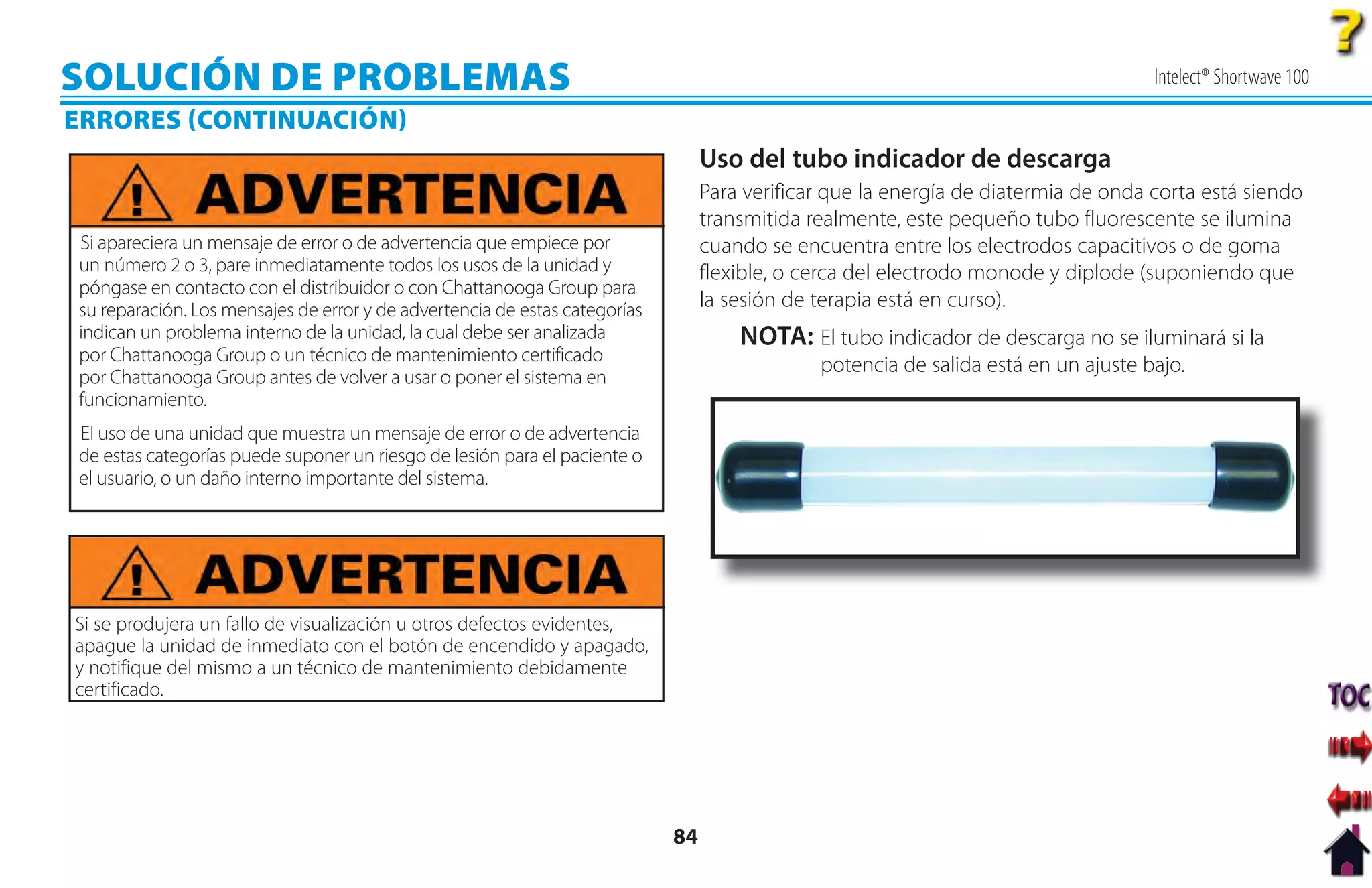

Uso del tubo indicador de descarga . . . . . . . . . . . . . . . . . . 84

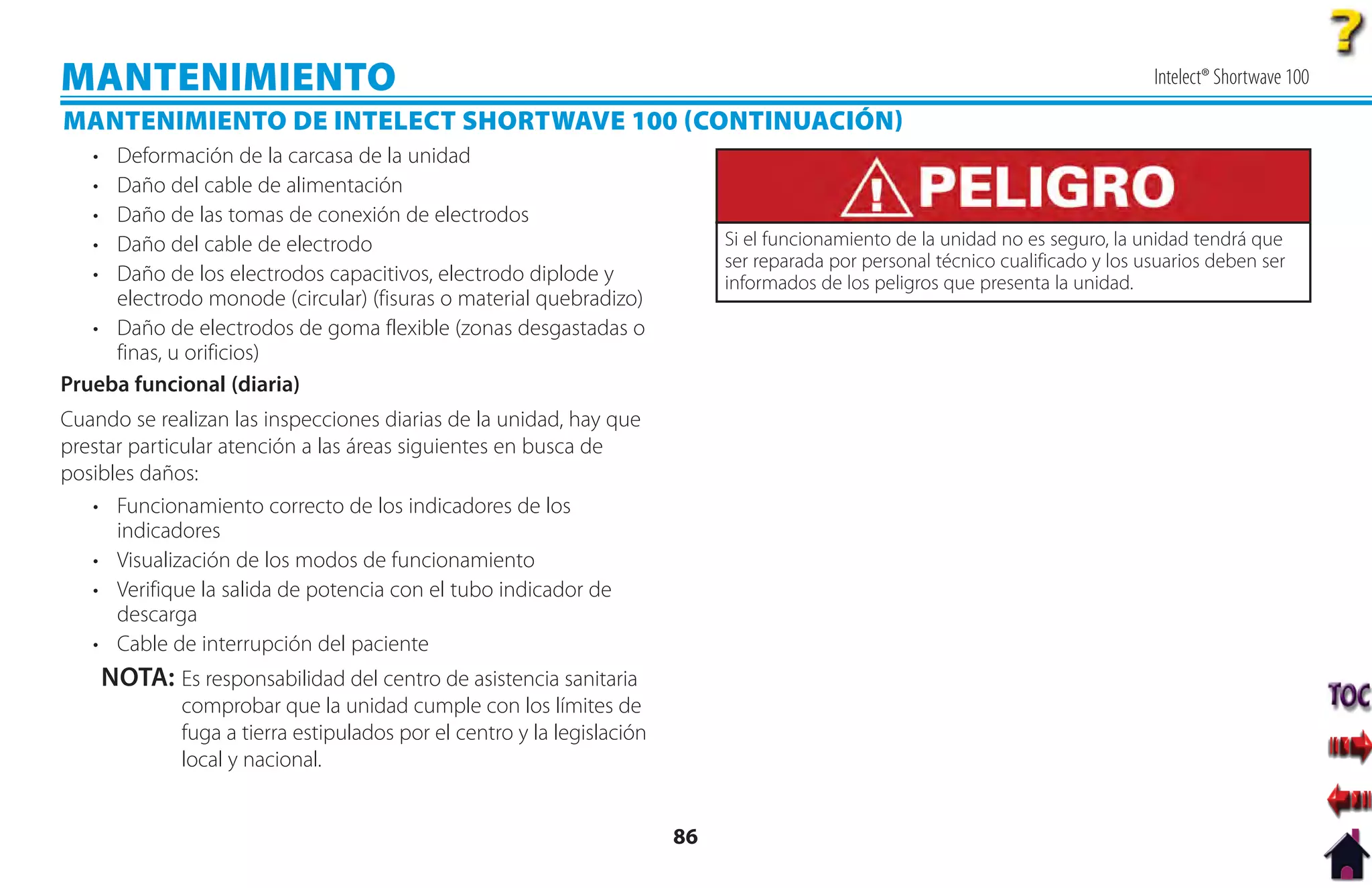

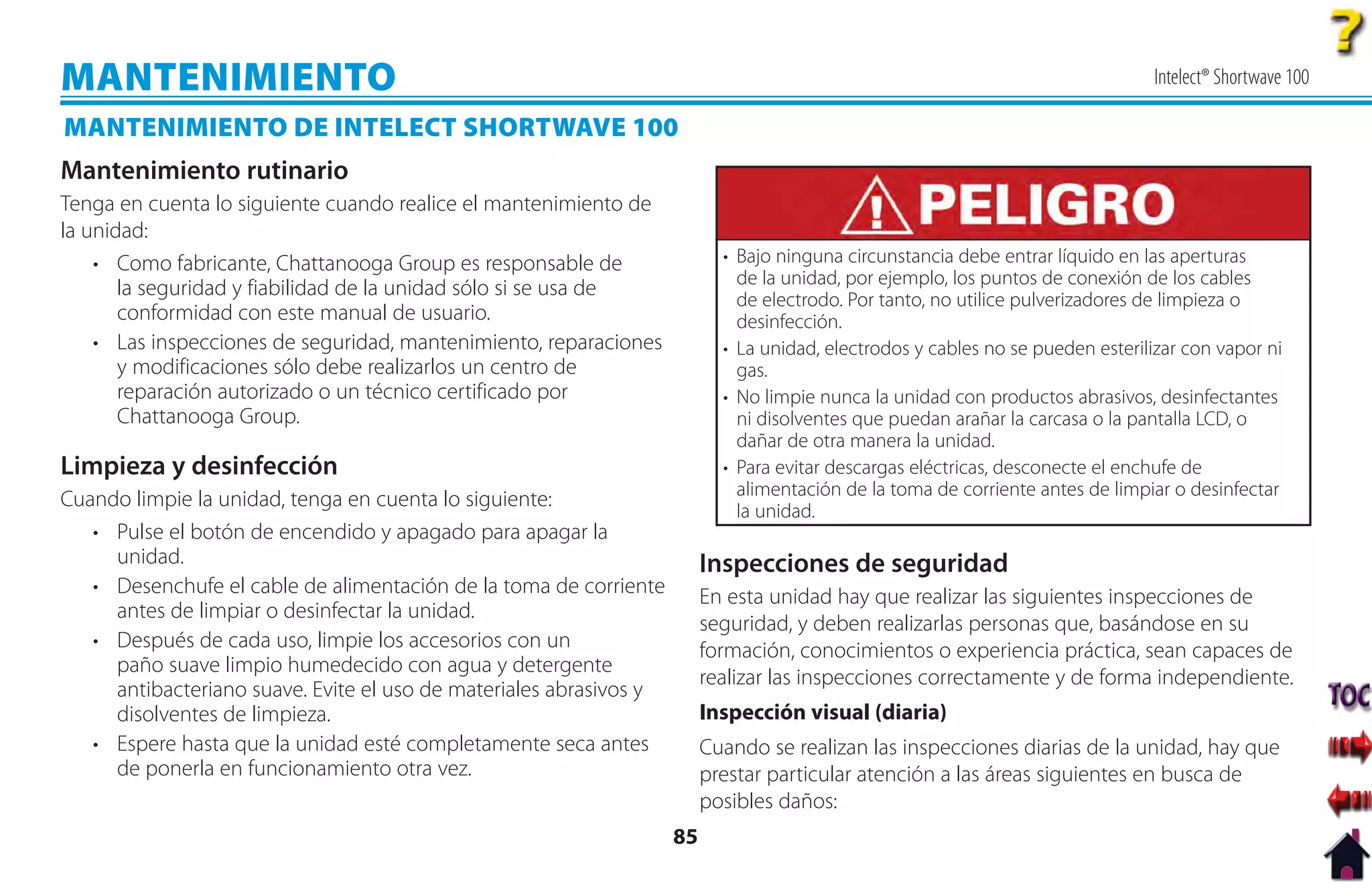

MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Mantenimiento de Intelect Shortwave 100. . . . . . . . . . . . 85
Mantenimiento rutinario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Limpieza y desinfección. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Inspecciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . 85

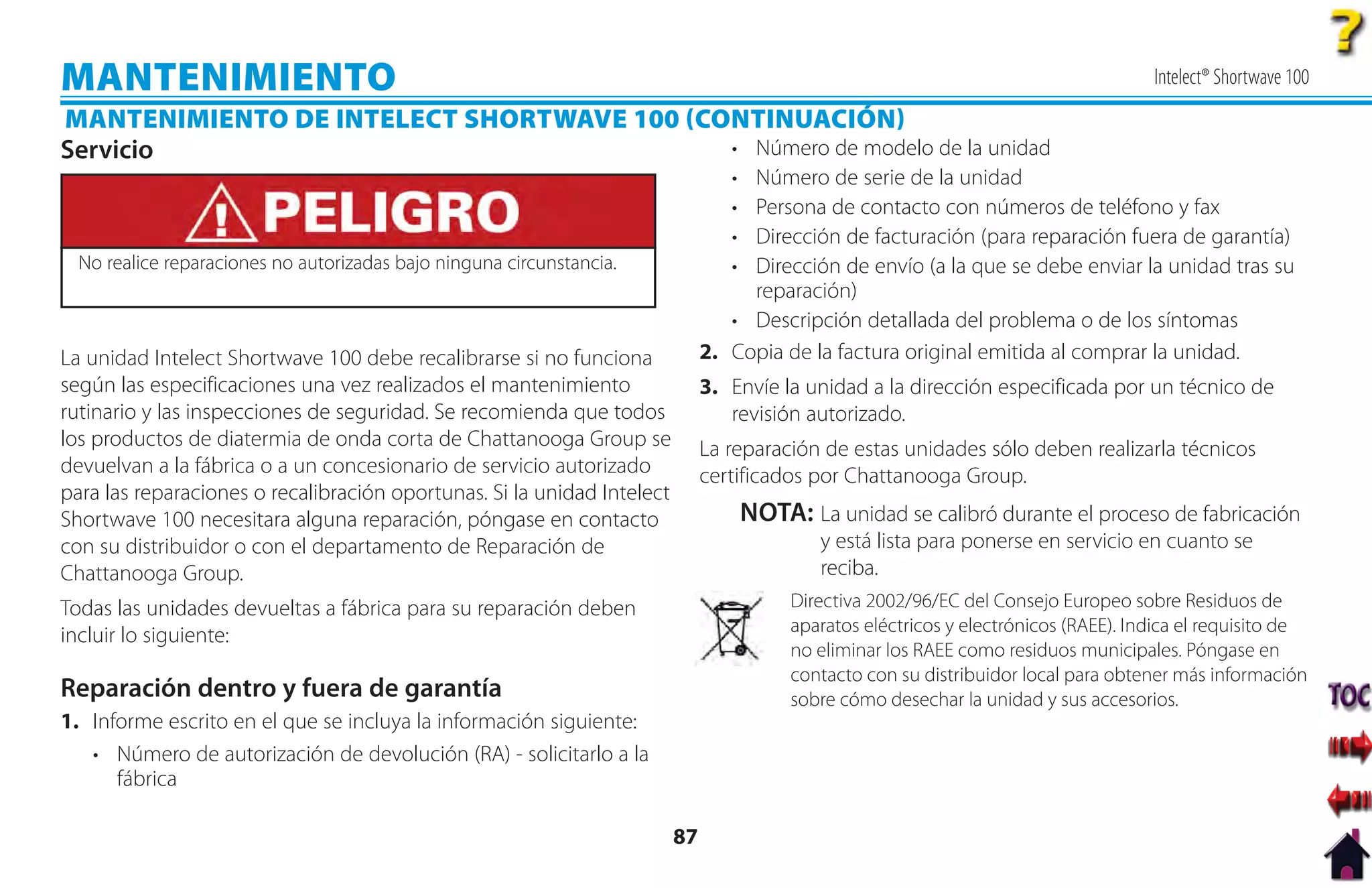

Servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Reparación dentro de garantía y fuera de garantía . . . . 87
iii

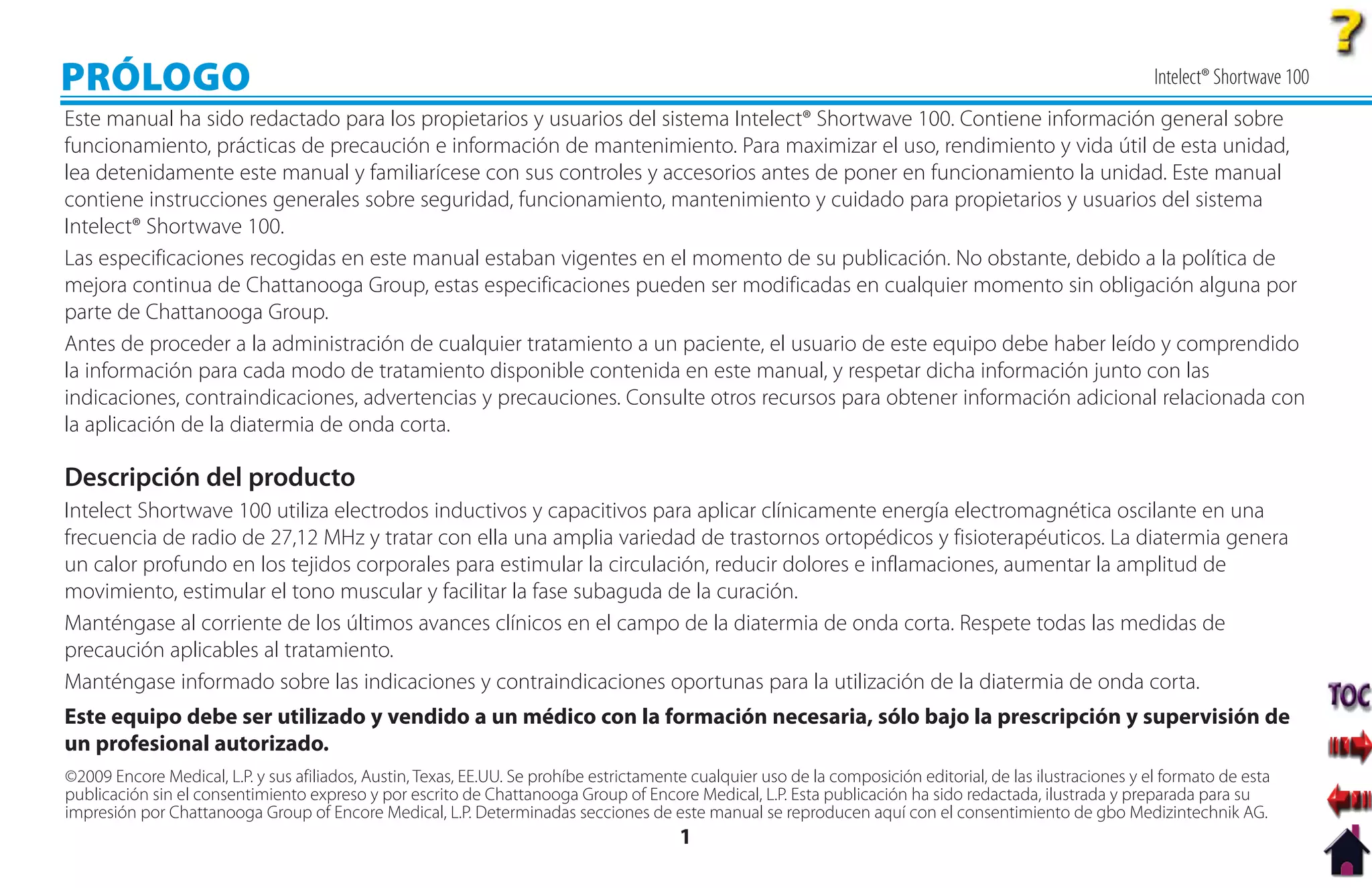

5. PRÓLOGO Intelect® Shortwave 100
Este manual ha sido redactado para los propietarios y usuarios del sistema Intelect® Shortwave 100. Contiene información general sobre
funcionamiento, prácticas de precaución e información de mantenimiento. Para maximizar el uso, rendimiento y vida útil de esta unidad,
lea detenidamente este manual y familiarícese con sus controles y accesorios antes de poner en funcionamiento la unidad. Este manual
contiene instrucciones generales sobre seguridad, funcionamiento, mantenimiento y cuidado para propietarios y usuarios del sistema
Intelect® Shortwave 100.
Las especificaciones recogidas en este manual estaban vigentes en el momento de su publicación. No obstante, debido a la política de
mejora continua de Chattanooga Group, estas especificaciones pueden ser modificadas en cualquier momento sin obligación alguna por
parte de Chattanooga Group.
Antes de proceder a la administración de cualquier tratamiento a un paciente, el usuario de este equipo debe haber leído y comprendido
la información para cada modo de tratamiento disponible contenida en este manual, y respetar dicha información junto con las
indicaciones, contraindicaciones, advertencias y precauciones. Consulte otros recursos para obtener información adicional relacionada con
la aplicación de la diatermia de onda corta.
Descripción del producto
Intelect Shortwave 100 utiliza electrodos inductivos y capacitivos para aplicar clínicamente energía electromagnética oscilante en una
frecuencia de radio de 27,12 MHz y tratar con ella una amplia variedad de trastornos ortopédicos y fisioterapéuticos. La diatermia genera
un calor profundo en los tejidos corporales para estimular la circulación, reducir dolores e inflamaciones, aumentar la amplitud de
movimiento, estimular el tono muscular y facilitar la fase subaguda de la curación.
Manténgase al corriente de los últimos avances clínicos en el campo de la diatermia de onda corta. Respete todas las medidas de
precaución aplicables al tratamiento.
Manténgase informado sobre las indicaciones y contraindicaciones oportunas para la utilización de la diatermia de onda corta.
Este equipo debe ser utilizado y vendido a un médico con la formación necesaria, sólo bajo la prescripción y supervisión de
un profesional autorizado.
©2009 Encore Medical, L.P. y sus afiliados, Austin, Texas, EE.UU. Se prohíbe estrictamente cualquier uso de la composición editorial, de las ilustraciones y el formato de esta
publicación sin el consentimiento expreso y por escrito de Chattanooga Group of Encore Medical, L.P. Esta publicación ha sido redactada, ilustrada y preparada para su
impresión por Chattanooga Group of Encore Medical, L.P. Determinadas secciones de este manual se reproducen aquí con el consentimiento de gbo Medizintechnik AG.
1

6. PRÓLOGO Intelect® Shortwave 100

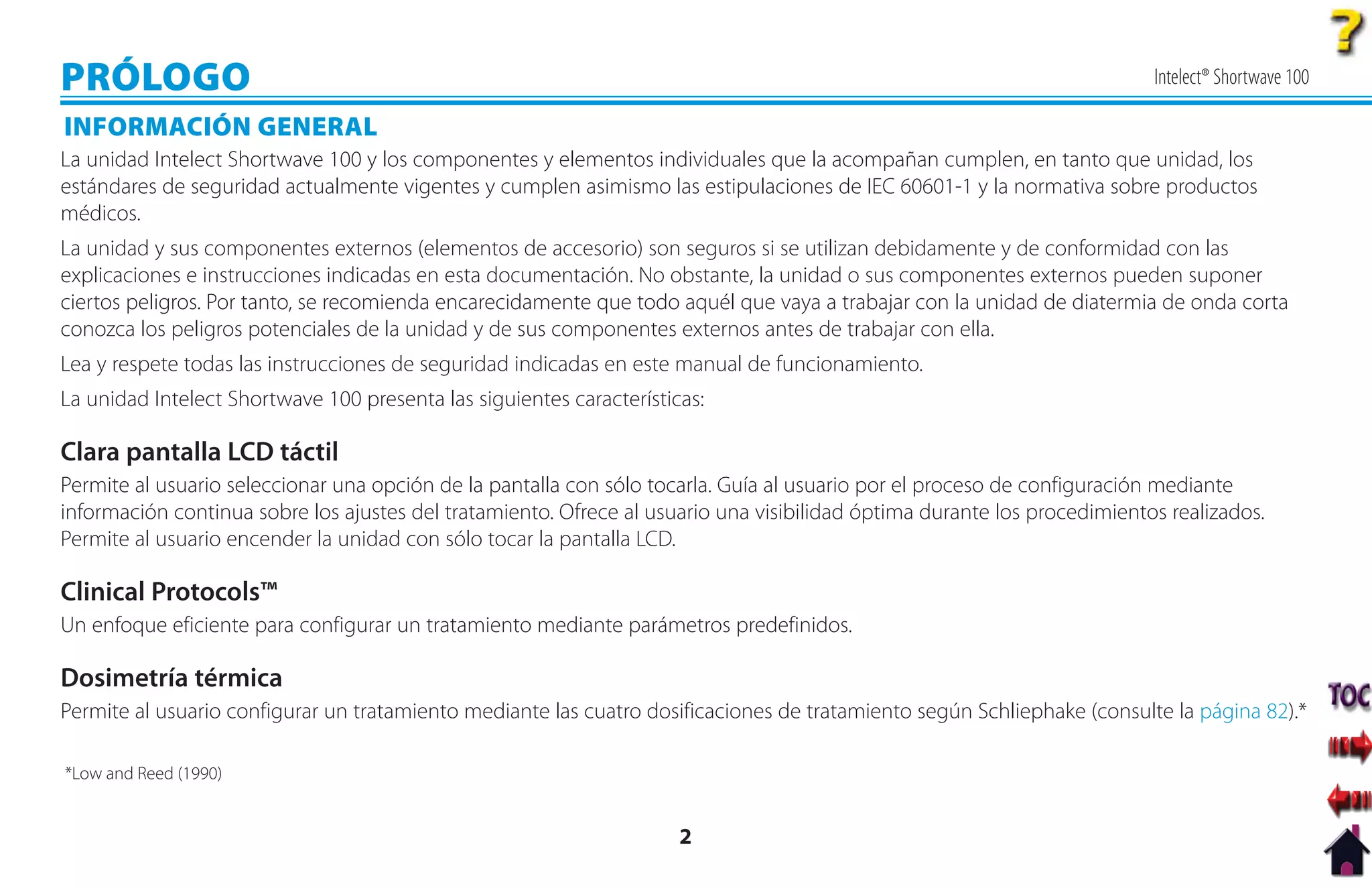

INFORMACIÓN GENERAL
La unidad Intelect Shortwave 100 y los componentes y elementos individuales que la acompañan cumplen, en tanto que unidad, los
estándares de seguridad actualmente vigentes y cumplen asimismo las estipulaciones de IEC 60601-1 y la normativa sobre productos
médicos.
La unidad y sus componentes externos (elementos de accesorio) son seguros si se utilizan debidamente y de conformidad con las
explicaciones e instrucciones indicadas en esta documentación. No obstante, la unidad o sus componentes externos pueden suponer
ciertos peligros. Por tanto, se recomienda encarecidamente que todo aquél que vaya a trabajar con la unidad de diatermia de onda corta
conozca los peligros potenciales de la unidad y de sus componentes externos antes de trabajar con ella.
Lea y respete todas las instrucciones de seguridad indicadas en este manual de funcionamiento.
La unidad Intelect Shortwave 100 presenta las siguientes características:
Clara pantalla LCD táctil
Permite al usuario seleccionar una opción de la pantalla con sólo tocarla. Guía al usuario por el proceso de configuración mediante
información continua sobre los ajustes del tratamiento. Ofrece al usuario una visibilidad óptima durante los procedimientos realizados.
Permite al usuario encender la unidad con sólo tocar la pantalla LCD.
Clinical Protocols™
Un enfoque eficiente para configurar un tratamiento mediante parámetros predefinidos.
Dosimetría térmica
Permite al usuario configurar un tratamiento mediante las cuatro dosificaciones de tratamiento según Schliephake (consulte la página 82).*
*Low and Reed (1990)
2

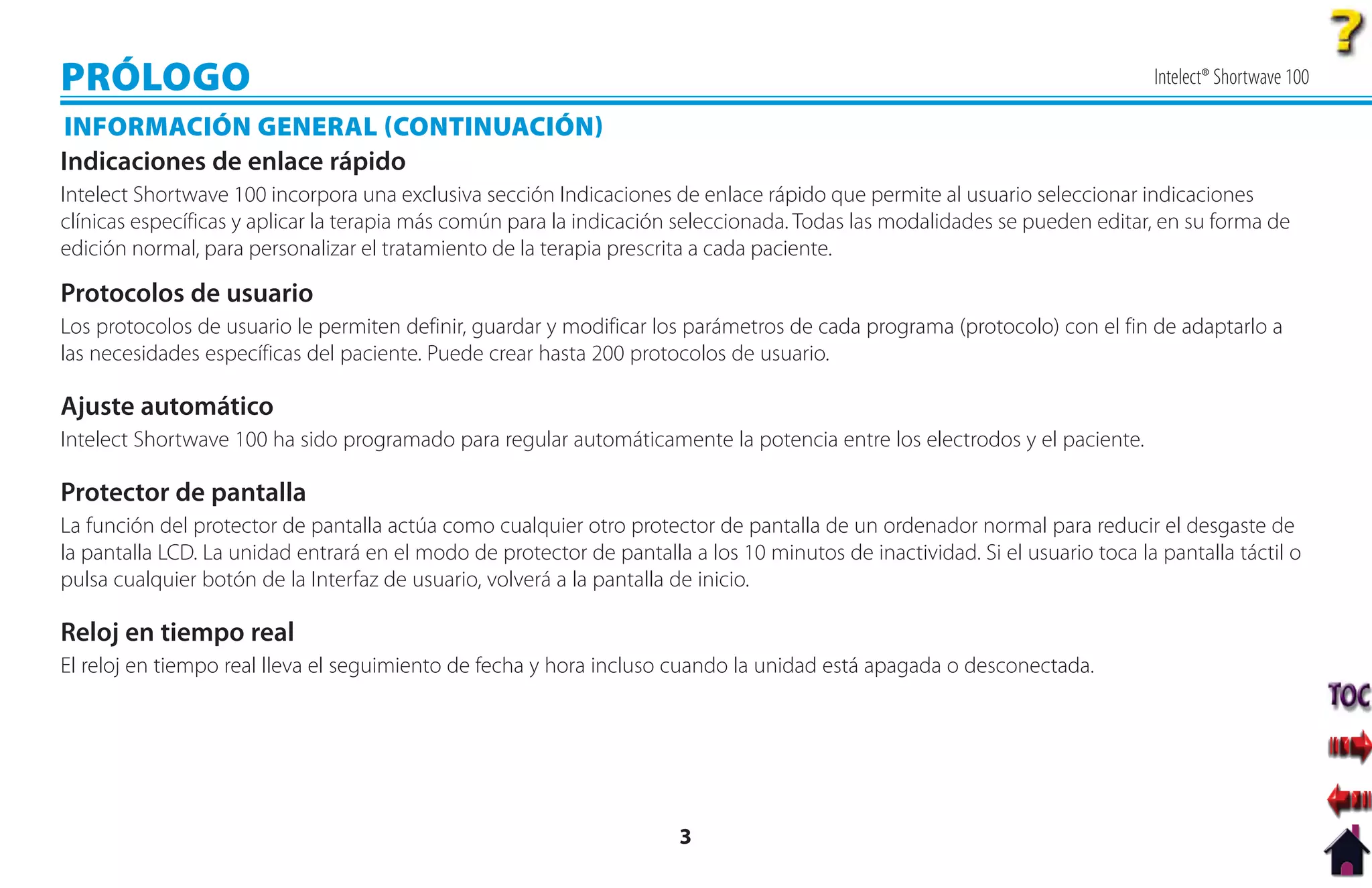

7. PRÓLOGO Intelect® Shortwave 100
INFORMACIÓN GENERAL CONTINUACIÓN
Indicaciones de enlace rápido
Intelect Shortwave 100 incorpora una exclusiva sección Indicaciones de enlace rápido que permite al usuario seleccionar indicaciones
clínicas específicas y aplicar la terapia más común para la indicación seleccionada. Todas las modalidades se pueden editar, en su forma de
edición normal, para personalizar el tratamiento de la terapia prescrita a cada paciente.
Protocolos de usuario
Los protocolos de usuario le permiten definir, guardar y modificar los parámetros de cada programa (protocolo) con el fin de adaptarlo a
las necesidades específicas del paciente. Puede crear hasta 200 protocolos de usuario.
Ajuste automático
Intelect Shortwave 100 ha sido programado para regular automáticamente la potencia entre los electrodos y el paciente.
Protector de pantalla
La función del protector de pantalla actúa como cualquier otro protector de pantalla de un ordenador normal para reducir el desgaste de
la pantalla LCD. La unidad entrará en el modo de protector de pantalla a los 10 minutos de inactividad. Si el usuario toca la pantalla táctil o
pulsa cualquier botón de la Interfaz de usuario, volverá a la pantalla de inicio.
Reloj en tiempo real
El reloj en tiempo real lleva el seguimiento de fecha y hora incluso cuando la unidad está apagada o desconectada.
3

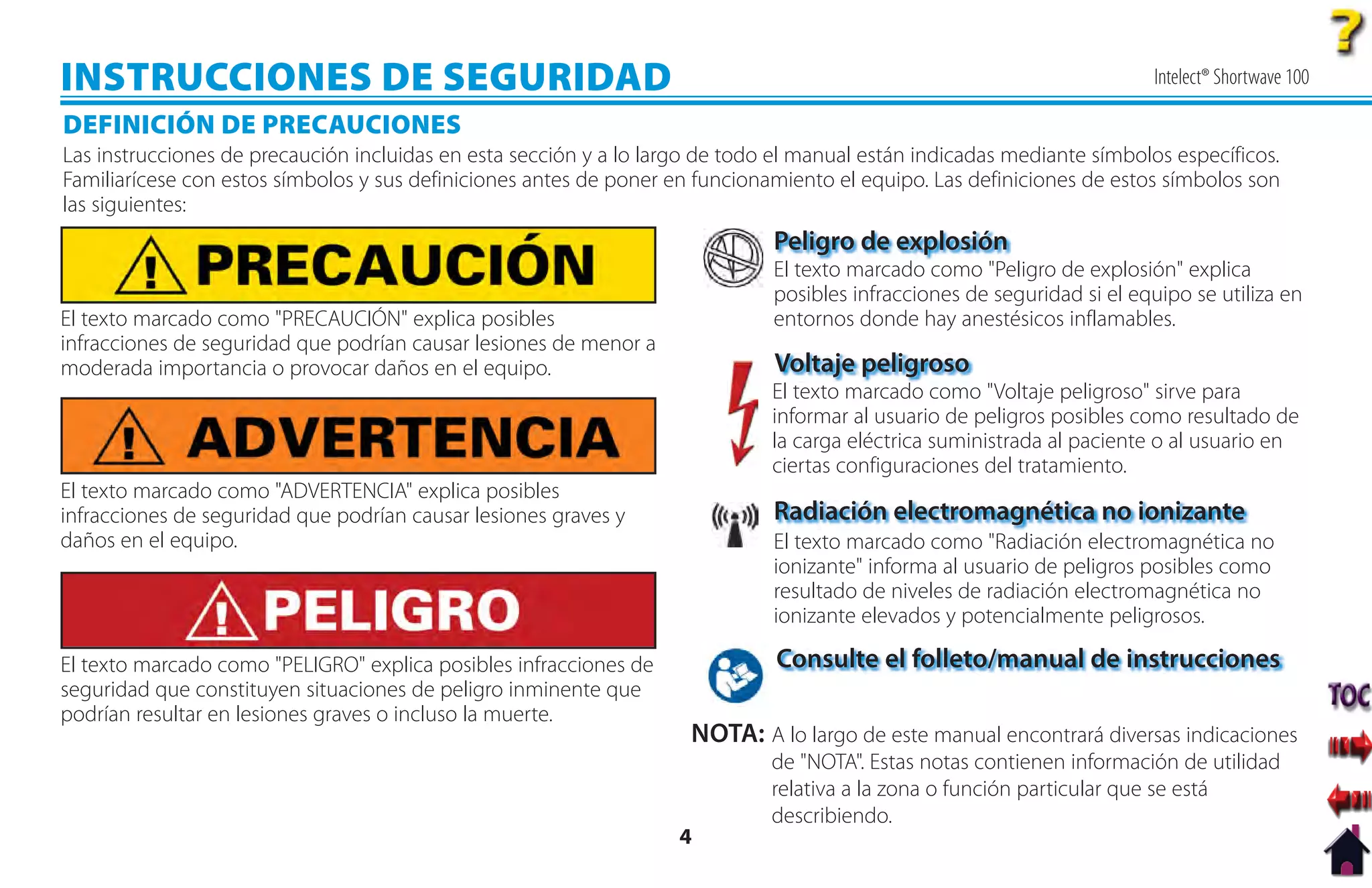

8. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
DEFINICIÓN DE PRECAUCIONES
Las instrucciones de precaución incluidas en esta sección y a lo largo de todo el manual están indicadas mediante símbolos específicos.
Familiarícese con estos símbolos y sus definiciones antes de poner en funcionamiento el equipo. Las definiciones de estos símbolos son
las siguientes:
Peligro de explosión
El texto marcado como "Peligro de explosión" explica
posibles infracciones de seguridad si el equipo se utiliza en
El texto marcado como "PRECAUCIÓN" explica posibles entornos donde hay anestésicos inflamables.
infracciones de seguridad que podrían causar lesiones de menor a
moderada importancia o provocar daños en el equipo. Voltaje peligroso
El texto marcado como "Voltaje peligroso" sirve para
l d
informar al usuario de peligros posibles como resultado de
la carga eléctrica suministrada al paciente o al usuario en
ciertas configuraciones del tratamiento.
El texto marcado como "ADVERTENCIA" explica posibles
infracciones de seguridad que podrían causar lesiones graves y Radiación electromagnética no ionizante
daños en el equipo. El texto marcado como "Radiación electromagnética no
ionizante" informa al usuario de peligros posibles como
resultado de niveles de radiación electromagnética no
ionizante elevados y potencialmente peligrosos.
El texto marcado como "PELIGRO" explica posibles infracciones de Consulte el folleto/manual de instrucciones
seguridad que constituyen situaciones de peligro inminente que
podrían resultar en lesiones graves o incluso la muerte.
NOTA: A lo largo de este manual encontrará diversas indicaciones
de "NOTA". Estas notas contienen información de utilidad
relativa a la zona o función particular que se está
describiendo.
4

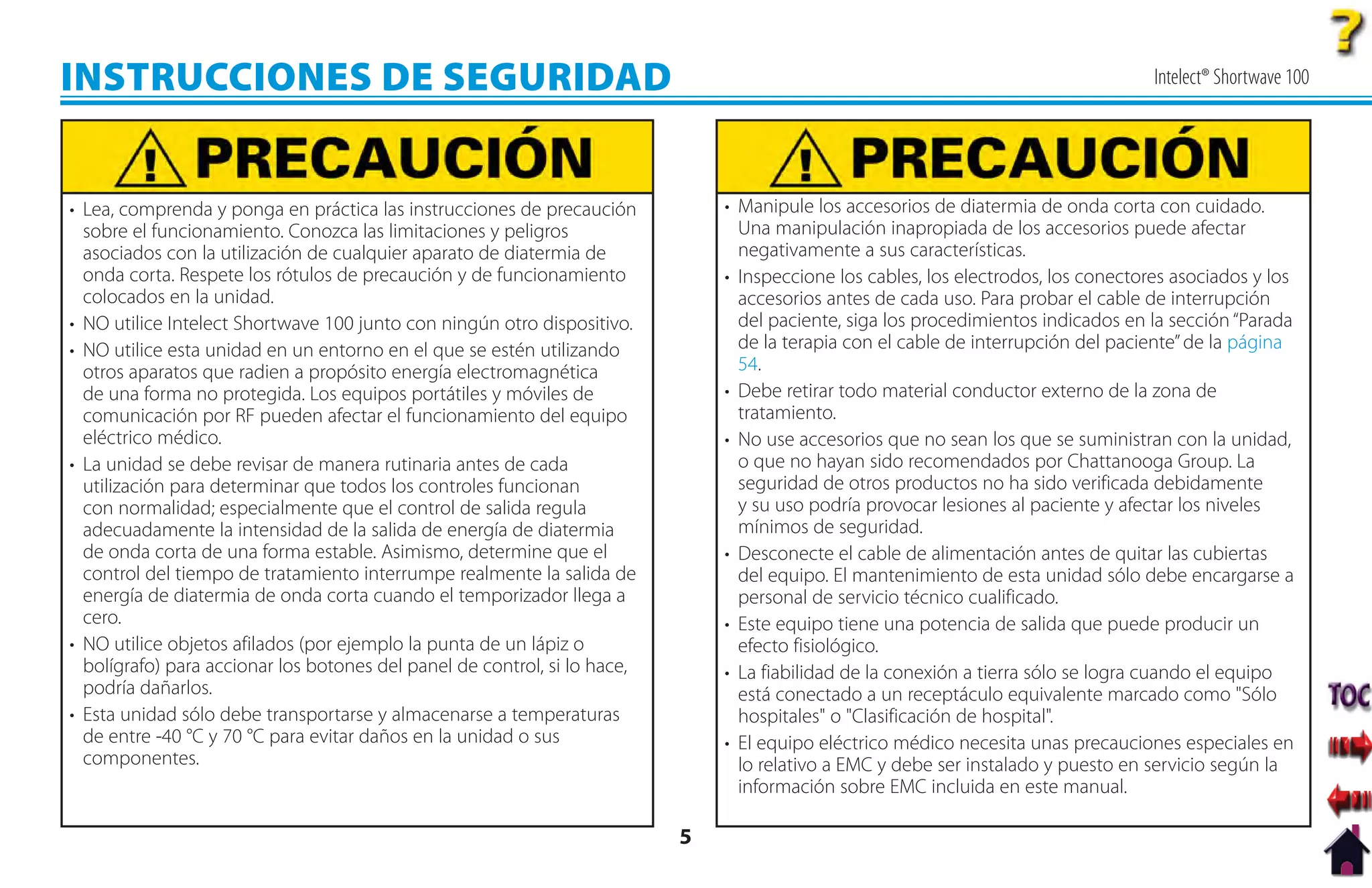

9. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• Lea, comprenda y ponga en práctica las instrucciones de precaución • Manipule los accesorios de diatermia de onda corta con cuidado.
sobre el funcionamiento. Conozca las limitaciones y peligros Una manipulación inapropiada de los accesorios puede afectar
asociados con la utilización de cualquier aparato de diatermia de negativamente a sus características.
onda corta. Respete los rótulos de precaución y de funcionamiento • Inspeccione los cables, los electrodos, los conectores asociados y los
colocados en la unidad. accesorios antes de cada uso. Para probar el cable de interrupción
• NO utilice Intelect Shortwave 100 junto con ningún otro dispositivo. del paciente, siga los procedimientos indicados en la sección “Parada
• NO utilice esta unidad en un entorno en el que se estén utilizando de la terapia con el cable de interrupción del paciente” de la página
otros aparatos que radien a propósito energía electromagnética 54.
de una forma no protegida. Los equipos portátiles y móviles de • Debe retirar todo material conductor externo de la zona de
comunicación por RF pueden afectar el funcionamiento del equipo tratamiento.
eléctrico médico. • No use accesorios que no sean los que se suministran con la unidad,
• La unidad se debe revisar de manera rutinaria antes de cada o que no hayan sido recomendados por Chattanooga Group. La
utilización para determinar que todos los controles funcionan seguridad de otros productos no ha sido verificada debidamente
con normalidad; especialmente que el control de salida regula y su uso podría provocar lesiones al paciente y afectar los niveles
adecuadamente la intensidad de la salida de energía de diatermia mínimos de seguridad.
de onda corta de una forma estable. Asimismo, determine que el • Desconecte el cable de alimentación antes de quitar las cubiertas
control del tiempo de tratamiento interrumpe realmente la salida de del equipo. El mantenimiento de esta unidad sólo debe encargarse a
energía de diatermia de onda corta cuando el temporizador llega a personal de servicio técnico cualificado.
cero. • Este equipo tiene una potencia de salida que puede producir un
• NO utilice objetos afilados (por ejemplo la punta de un lápiz o efecto fisiológico.
bolígrafo) para accionar los botones del panel de control, si lo hace, • La fiabilidad de la conexión a tierra sólo se logra cuando el equipo
podría dañarlos. está conectado a un receptáculo equivalente marcado como "Sólo
• Esta unidad sólo debe transportarse y almacenarse a temperaturas hospitales" o "Clasificación de hospital".
de entre -40 °C y 70 °C para evitar daños en la unidad o sus • El equipo eléctrico médico necesita unas precauciones especiales en
componentes. lo relativo a EMC y debe ser instalado y puesto en servicio según la
información sobre EMC incluida en este manual.
5

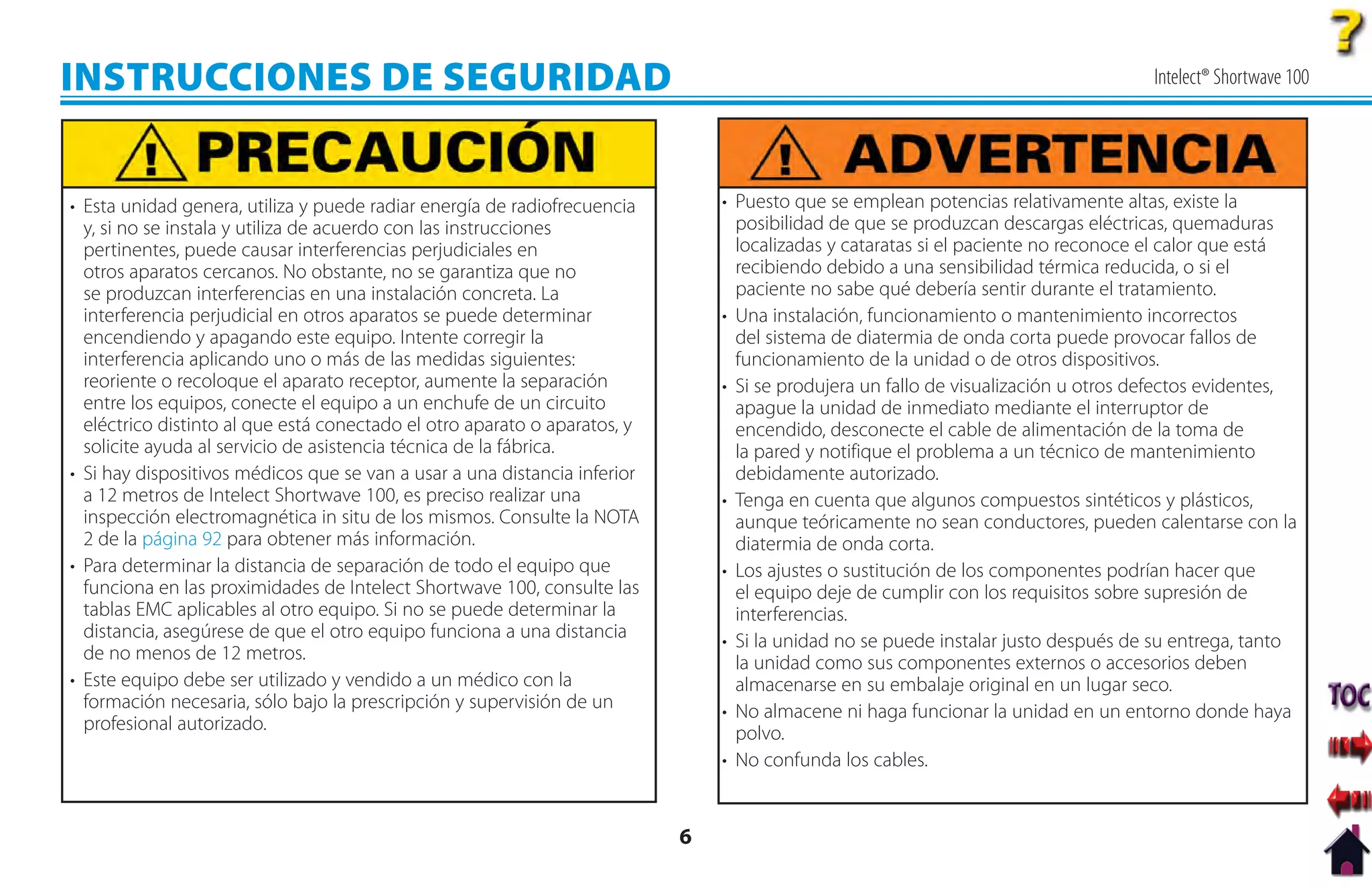

10. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• Esta unidad genera, utiliza y puede radiar energía de radiofrecuencia • Puesto que se emplean potencias relativamente altas, existe la
y, si no se instala y utiliza de acuerdo con las instrucciones posibilidad de que se produzcan descargas eléctricas, quemaduras
pertinentes, puede causar interferencias perjudiciales en localizadas y cataratas si el paciente no reconoce el calor que está
otros aparatos cercanos. No obstante, no se garantiza que no recibiendo debido a una sensibilidad térmica reducida, o si el
se produzcan interferencias en una instalación concreta. La paciente no sabe qué debería sentir durante el tratamiento.
interferencia perjudicial en otros aparatos se puede determinar • Una instalación, funcionamiento o mantenimiento incorrectos
encendiendo y apagando este equipo. Intente corregir la del sistema de diatermia de onda corta puede provocar fallos de
interferencia aplicando uno o más de las medidas siguientes: funcionamiento de la unidad o de otros dispositivos.
reoriente o recoloque el aparato receptor, aumente la separación • Si se produjera un fallo de visualización u otros defectos evidentes,
entre los equipos, conecte el equipo a un enchufe de un circuito apague la unidad de inmediato mediante el interruptor de
eléctrico distinto al que está conectado el otro aparato o aparatos, y encendido, desconecte el cable de alimentación de la toma de
solicite ayuda al servicio de asistencia técnica de la fábrica. la pared y notifique el problema a un técnico de mantenimiento
• Si hay dispositivos médicos que se van a usar a una distancia inferior debidamente autorizado.
a 12 metros de Intelect Shortwave 100, es preciso realizar una • Tenga en cuenta que algunos compuestos sintéticos y plásticos,
inspección electromagnética in situ de los mismos. Consulte la NOTA aunque teóricamente no sean conductores, pueden calentarse con la
2 de la página 92 para obtener más información. diatermia de onda corta.
• Para determinar la distancia de separación de todo el equipo que • Los ajustes o sustitución de los componentes podrían hacer que
funciona en las proximidades de Intelect Shortwave 100, consulte las el equipo deje de cumplir con los requisitos sobre supresión de
tablas EMC aplicables al otro equipo. Si no se puede determinar la interferencias.
distancia, asegúrese de que el otro equipo funciona a una distancia • Si la unidad no se puede instalar justo después de su entrega, tanto
de no menos de 12 metros. la unidad como sus componentes externos o accesorios deben
• Este equipo debe ser utilizado y vendido a un médico con la almacenarse en su embalaje original en un lugar seco.
formación necesaria, sólo bajo la prescripción y supervisión de un • No almacene ni haga funcionar la unidad en un entorno donde haya
profesional autorizado. polvo.
• No confunda los cables.
6

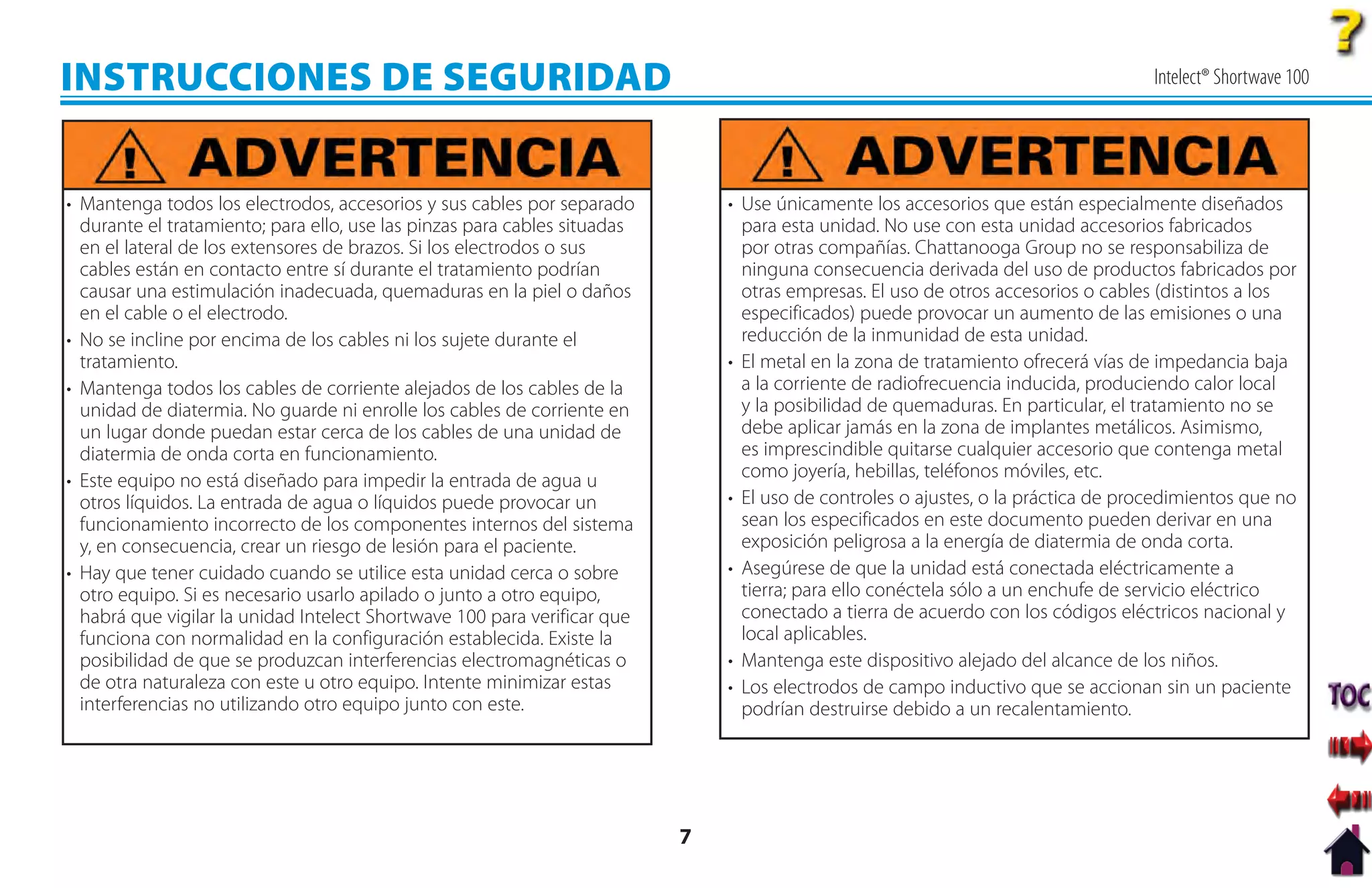

11. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• Mantenga todos los electrodos, accesorios y sus cables por separado • Use únicamente los accesorios que están especialmente diseñados
durante el tratamiento; para ello, use las pinzas para cables situadas para esta unidad. No use con esta unidad accesorios fabricados
en el lateral de los extensores de brazos. Si los electrodos o sus por otras compañías. Chattanooga Group no se responsabiliza de
cables están en contacto entre sí durante el tratamiento podrían ninguna consecuencia derivada del uso de productos fabricados por
causar una estimulación inadecuada, quemaduras en la piel o daños otras empresas. El uso de otros accesorios o cables (distintos a los
en el cable o el electrodo. especificados) puede provocar un aumento de las emisiones o una
• No se incline por encima de los cables ni los sujete durante el reducción de la inmunidad de esta unidad.
tratamiento. • El metal en la zona de tratamiento ofrecerá vías de impedancia baja
• Mantenga todos los cables de corriente alejados de los cables de la a la corriente de radiofrecuencia inducida, produciendo calor local
unidad de diatermia. No guarde ni enrolle los cables de corriente en y la posibilidad de quemaduras. En particular, el tratamiento no se
un lugar donde puedan estar cerca de los cables de una unidad de debe aplicar jamás en la zona de implantes metálicos. Asimismo,
diatermia de onda corta en funcionamiento. es imprescindible quitarse cualquier accesorio que contenga metal
• Este equipo no está diseñado para impedir la entrada de agua u como joyería, hebillas, teléfonos móviles, etc.
otros líquidos. La entrada de agua o líquidos puede provocar un • El uso de controles o ajustes, o la práctica de procedimientos que no
funcionamiento incorrecto de los componentes internos del sistema sean los especificados en este documento pueden derivar en una
y, en consecuencia, crear un riesgo de lesión para el paciente. exposición peligrosa a la energía de diatermia de onda corta.
• Hay que tener cuidado cuando se utilice esta unidad cerca o sobre • Asegúrese de que la unidad está conectada eléctricamente a
otro equipo. Si es necesario usarlo apilado o junto a otro equipo, tierra; para ello conéctela sólo a un enchufe de servicio eléctrico
habrá que vigilar la unidad Intelect Shortwave 100 para verificar que conectado a tierra de acuerdo con los códigos eléctricos nacional y
funciona con normalidad en la configuración establecida. Existe la local aplicables.
posibilidad de que se produzcan interferencias electromagnéticas o • Mantenga este dispositivo alejado del alcance de los niños.
de otra naturaleza con este u otro equipo. Intente minimizar estas • Los electrodos de campo inductivo que se accionan sin un paciente
interferencias no utilizando otro equipo junto con este. podrían destruirse debido a un recalentamiento.
7

12. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• Asegúrese de que los brazos de electrodos y los extensores de • Si apareciera un mensaje de error o de advertencia que empiece por
brazos están fijos con seguridad en su sitio durante la terapia de un número 2 o 3, pare inmediatamente todos los usos de la unidad
diatermia de onda corta con las ruedas de ajuste manual delantera y póngase en contacto con el distribuidor o con Chattanooga Group
y trasera, para evitar cualquier desplazamiento no deseado. Consulte para su reparación. Los mensajes de error y de advertencia de estas
la página 28 para conocer la nomenclatura de la unidad. categorías indican un problema interno de la unidad que debe ser
• No deje al paciente sin supervisión durante la aplicación de terapia investigado por Chattanooga Group o un técnico de mantenimiento
de diatermia de onda corta. autorizado por Chattanooga Group antes de volver a poner en
• Retire el aplicador de electrodos tirando del conector del cable. NO funcionamiento el sistema. El uso de una unidad que muestra
lo retire tirando del cable. un mensaje de error o de advertencia de estas categorías puede
suponer un riesgo de lesión para el paciente, el usuario o puede
• Antes de retirar el cable del aplicador, asegúrese de que la unidad causar un daño interno importante al sistema.
está apagada. Estando el aplicador del electrodo sujeto por el brazo
del electrodo, sujete el electrodo al tiempo que retira el cable para • Antes de usar la unidad, verifique que el paciente no está en
evitar que el electrodo caiga al suelo. contacto con la unidad, el cable de conexión de electrodo, los
electrodos ni otros dispositivos u objetos metálicos.
• Apriete los brazos para que no se muevan durante la terapia.
• Vigile al paciente y la posición de los brazos en todo momento
durante la terapia.
• Informe al paciente de que los brazos no se deben mover durante
la terapia.
8

13. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• No administre la diatermia de onda corta a un paciente al corta. Si es usted un profesional autorizado que usa la diatermia,
que hayan colocado un implante en el pasado, a menos asegúrese de preguntar a sus pacientes sobre posibles implantes
que esté absolutamente seguro de que el implante y antes de tomar la decisión de administrar diatermia de onda corta.
todos sus contactos han sido retirados por completo.
• Otros equipos, incluyendo los dispositivos conectados al paciente,
Tenga en cuenta que, a menudo, aunque se retire un
pueden verse afectados negativamente si se encuentran cerca del
implante, los contactos se dejan colocados.
equipo de terapia de onda corta.
• Esta unidad genera radiación no ionizante. No debe
• No se debe tratar a los pacientes con diatermia de onda corta
tratarse a pacientes con dispositivos electrónicos
si tienen una sensibilidad térmica reducida en la zona de
implantados, como marcapasos y desfibriladores cardiacos,
tratamiento propuesta, a menos que se notifique al médico
implantes cocleares, estimuladores del crecimiento óseo,
responsable del paciente.
estimuladores cerebrales profundos, estimuladores de la
médula espinal y otros estimuladores nerviosos, ni siquiera • El tratamiento no debe administrarse a través de la ropa, aunque
aunque el dispositivo esté apagado. sí se permite su administración a través de un vendaje o una
escayola en los modos pulsados.
• El funcionamiento de determinados dispositivos
implantados (por ejemplo, los marcapasos) puede verse • Es preciso retirar los audífonos antes del tratamiento.
negativamente afectado durante el tratamiento con • A unos niveles de potencia media superiores a 5 W, debe impedir
diatermia de onda corta. En caso de duda, busque el que los pacientes entren en contacto con piezas conductoras
asesoramiento del profesional autorizado a cargo del con conexión a tierra o que posean una capacitancia apreciable
paciente. a tierra y que puedan ofrecer vías no deseadas para la corriente
• La diatermia de onda corta no debe usarse en pacientes de radiofrecuencia. En particular, el tratamiento no debe aplicarse
que tengan implantado un contacto metálico o cualquier nunca con el paciente en un sofá, silla o cama con estructura
sistema que contenga un contacto. Los modos de metálica. No use colchones ni fundas de colchón conductores.
funcionamiento, tanto con calor como sin calor, suponen • Antes de aumentar la salida en respuesta a un informe de
un riesgo de destrucción tisular. Si es usted un profesional calentamiento inapropiado del paciente, compruebe si los cables
autorizado que implanta o monitoriza a pacientes están correctamente dispuestos, separados correctamente y
con contactos o sistemas con contactos implantados, alejados de objetos metálicos o con conexión a tierra. El efecto
explíquele al paciente qué es la diatermia y recalque que de calentamiento puede estar mal orientado y puede que el
no debe recibir ningún tratamiento de diatermia de onda calentamiento se produzca sobre un área no deseada.
9

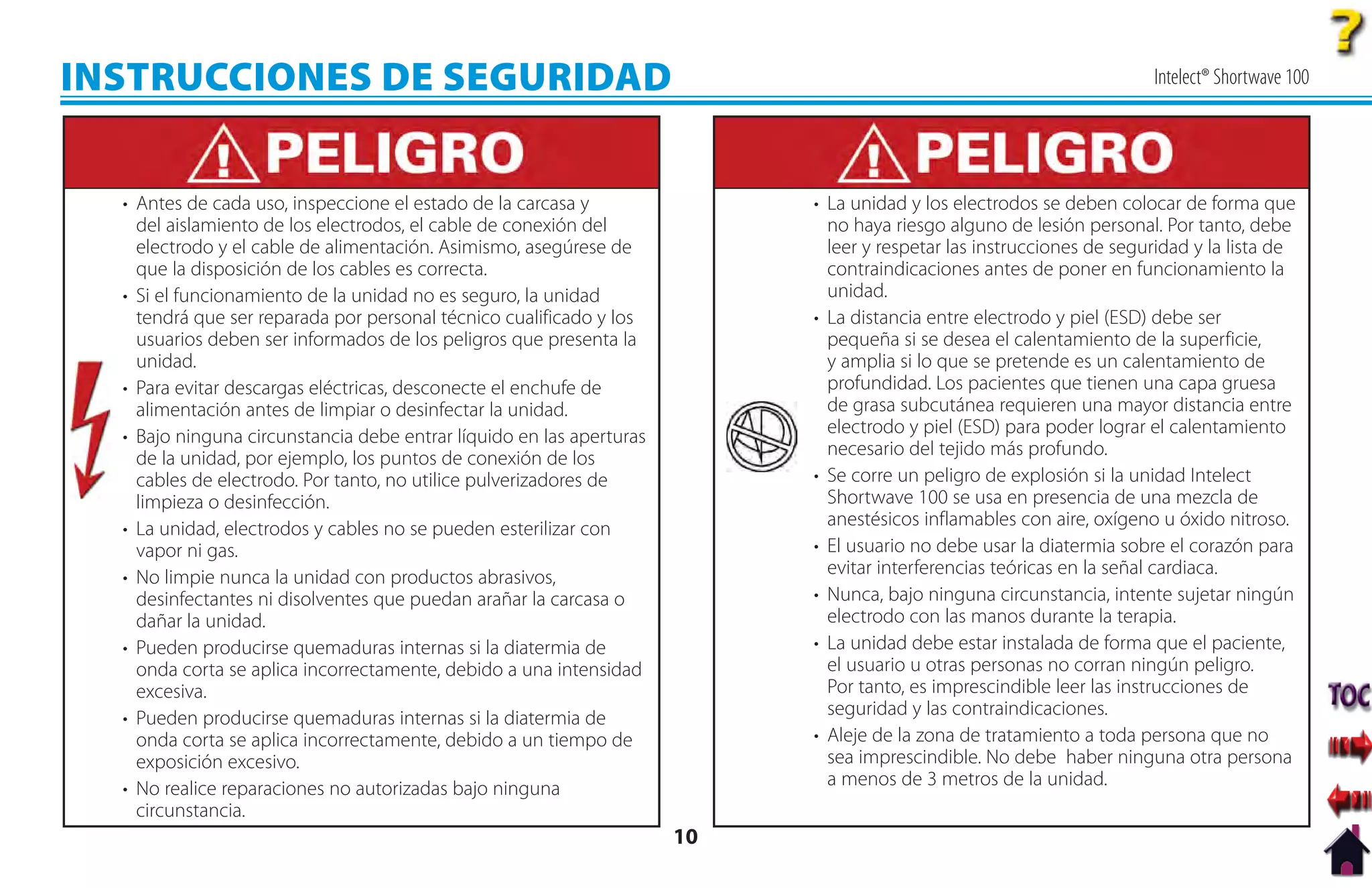

14. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
• Antes de cada uso, inspeccione el estado de la carcasa y • La unidad y los electrodos se deben colocar de forma que
del aislamiento de los electrodos, el cable de conexión del no haya riesgo alguno de lesión personal. Por tanto, debe
electrodo y el cable de alimentación. Asimismo, asegúrese de leer y respetar las instrucciones de seguridad y la lista de
que la disposición de los cables es correcta. contraindicaciones antes de poner en funcionamiento la
• Si el funcionamiento de la unidad no es seguro, la unidad unidad.
tendrá que ser reparada por personal técnico cualificado y los • La distancia entre electrodo y piel (ESD) debe ser
usuarios deben ser informados de los peligros que presenta la pequeña si se desea el calentamiento de la superficie,
unidad. y amplia si lo que se pretende es un calentamiento de
• Para evitar descargas eléctricas, desconecte el enchufe de profundidad. Los pacientes que tienen una capa gruesa
alimentación antes de limpiar o desinfectar la unidad. de grasa subcutánea requieren una mayor distancia entre
• Bajo ninguna circunstancia debe entrar líquido en las aperturas electrodo y piel (ESD) para poder lograr el calentamiento
de la unidad, por ejemplo, los puntos de conexión de los necesario del tejido más profundo.
cables de electrodo. Por tanto, no utilice pulverizadores de • Se corre un peligro de explosión si la unidad Intelect
limpieza o desinfección. Shortwave 100 se usa en presencia de una mezcla de
• La unidad, electrodos y cables no se pueden esterilizar con anestésicos inflamables con aire, oxígeno u óxido nitroso.
vapor ni gas. • El usuario no debe usar la diatermia sobre el corazón para
• No limpie nunca la unidad con productos abrasivos, evitar interferencias teóricas en la señal cardiaca.
desinfectantes ni disolventes que puedan arañar la carcasa o • Nunca, bajo ninguna circunstancia, intente sujetar ningún
dañar la unidad. electrodo con las manos durante la terapia.
• Pueden producirse quemaduras internas si la diatermia de • La unidad debe estar instalada de forma que el paciente,
onda corta se aplica incorrectamente, debido a una intensidad el usuario u otras personas no corran ningún peligro.
excesiva. Por tanto, es imprescindible leer las instrucciones de
• Pueden producirse quemaduras internas si la diatermia de seguridad y las contraindicaciones.
onda corta se aplica incorrectamente, debido a un tiempo de • Aleje de la zona de tratamiento a toda persona que no
exposición excesivo. sea imprescindible. No debe haber ninguna otra persona
• No realice reparaciones no autorizadas bajo ninguna a menos de 3 metros de la unidad.
circunstancia.
10

15. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100

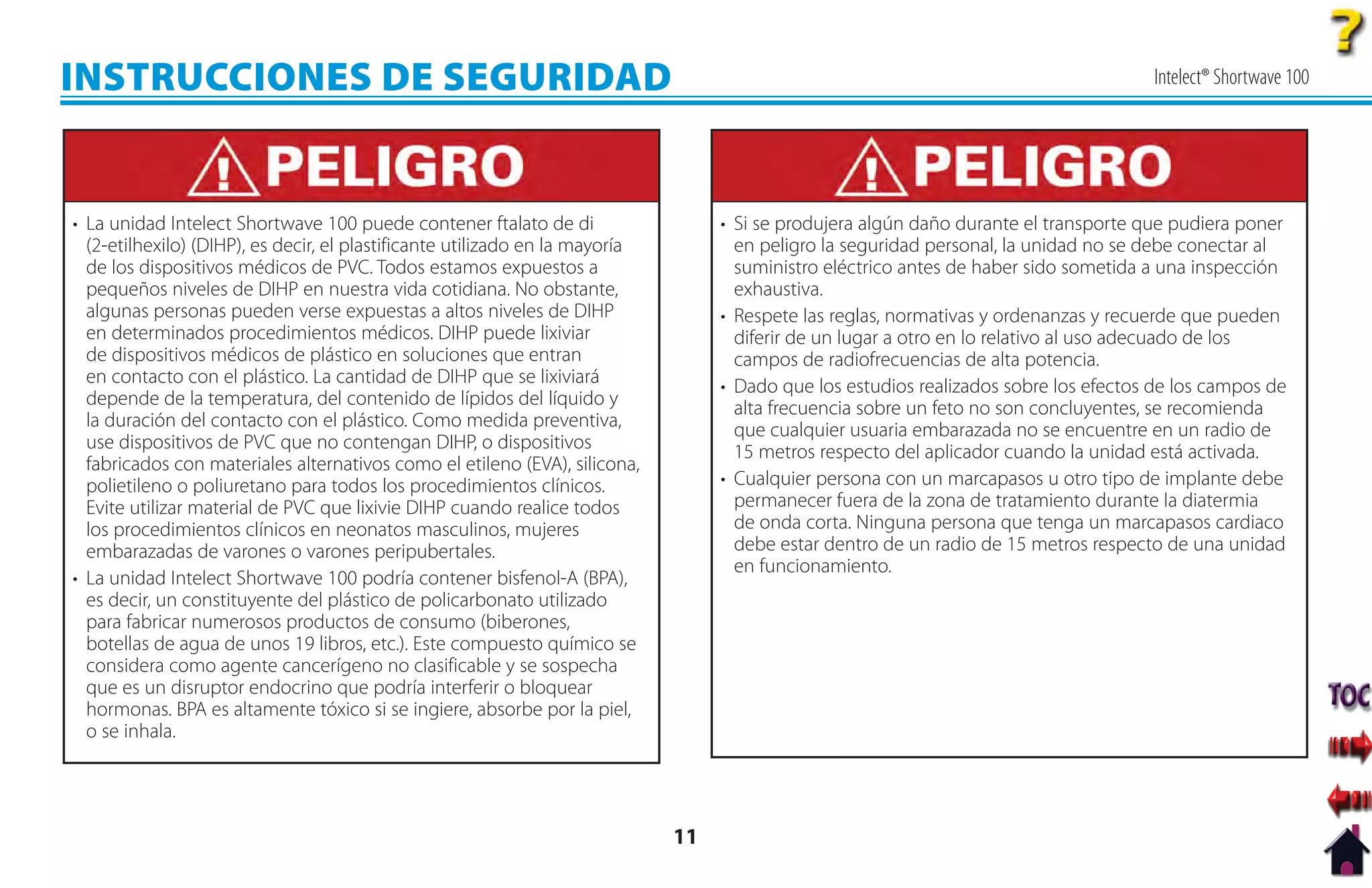

• La unidad Intelect Shortwave 100 puede contener ftalato de di • Si se produjera algún daño durante el transporte que pudiera poner
(2-etilhexilo) (DIHP), es decir, el plastificante utilizado en la mayoría en peligro la seguridad personal, la unidad no se debe conectar al
de los dispositivos médicos de PVC. Todos estamos expuestos a suministro eléctrico antes de haber sido sometida a una inspección
pequeños niveles de DIHP en nuestra vida cotidiana. No obstante, exhaustiva.
algunas personas pueden verse expuestas a altos niveles de DIHP • Respete las reglas, normativas y ordenanzas y recuerde que pueden
en determinados procedimientos médicos. DIHP puede lixiviar diferir de un lugar a otro en lo relativo al uso adecuado de los
de dispositivos médicos de plástico en soluciones que entran campos de radiofrecuencias de alta potencia.
en contacto con el plástico. La cantidad de DIHP que se lixiviará • Dado que los estudios realizados sobre los efectos de los campos de
depende de la temperatura, del contenido de lípidos del líquido y alta frecuencia sobre un feto no son concluyentes, se recomienda
la duración del contacto con el plástico. Como medida preventiva, que cualquier usuaria embarazada no se encuentre en un radio de
use dispositivos de PVC que no contengan DIHP, o dispositivos 15 metros respecto del aplicador cuando la unidad está activada.
fabricados con materiales alternativos como el etileno (EVA), silicona,
polietileno o poliuretano para todos los procedimientos clínicos. • Cualquier persona con un marcapasos u otro tipo de implante debe
Evite utilizar material de PVC que lixivie DIHP cuando realice todos permanecer fuera de la zona de tratamiento durante la diatermia
los procedimientos clínicos en neonatos masculinos, mujeres de onda corta. Ninguna persona que tenga un marcapasos cardiaco
embarazadas de varones o varones peripubertales. debe estar dentro de un radio de 15 metros respecto de una unidad
en funcionamiento.
• La unidad Intelect Shortwave 100 podría contener bisfenol-A (BPA),
es decir, un constituyente del plástico de policarbonato utilizado
para fabricar numerosos productos de consumo (biberones,
botellas de agua de unos 19 libros, etc.). Este compuesto químico se
considera como agente cancerígeno no clasificable y se sospecha
que es un disruptor endocrino que podría interferir o bloquear
hormonas. BPA es altamente tóxico si se ingiere, absorbe por la piel,
o se inhala.
11

16. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
SEGURIDAD PERSONAL
Si se produjera un uso indebido o no autorizado de la unidad, el • el cable de conexión del electrodo está conectado
usuario, el paciente u otras personas pueden verse expuestas a correctamente y su disposición es correcta (si no lo es,
un peligro de descarga eléctrica debido al alto voltaje producido podrían producirse cortocircuitos capacitivos).
por la unidad, al peligro de influencia en implantes activos por los • todos los accesorios conectados (cables, electrodos) cuentan
campos magnéticos producidos por la unidad y al peligro de sufrir con la aprobación del fabricante.
quemaduras debido a la colocación incorrecta de los electrodos o • el paciente que va a ser tratado (y el personal) se han quitado
de parámetros falsos como la duración del tratamiento, la salida de todos los dispositivos eléctricos (por ejemplo, audífonos,
energía o el modo de funcionamiento. electrodos de electroterapia, teléfonos móviles) y todos
los objetos conductores (como anillos, cadenas, relojes,
Antes de poner la unidad en funcionamiento, lea detenidamente pendientes u otros artículos de joyería, gafas), y que no se
este manual de instrucciones y respete la información contenida en encuentran en las proximidades inmediatas de la unidad,
él. el paciente está sereno y las zonas corporales que se van a
Preste especial atención a la lista de contraindicaciones. Consulte la tratar están secas por fuera.
sección "Instrucciones de seguridad" de las páginas 5-11, la sección • los electrodos están colocados según las instrucciones
"Contraindicaciones" de las páginas 20-23 y la sección "Precauciones del médico (deben ser verificados por el médico o el
adicionales" de las páginas 24-25. fisioterapeuta si han sido colocados por algún auxiliar).
• no hay miembros innecesarios del personal en la sala salvo el
Cada vez que vaya a poner la unidad en funcionamiento, verifique operador de la unidad y el paciente.
primero que:
• no hay peligro de calentamiento local no deseado debido al
• la unidad está bien conectada al suministro eléctrico. estrangulamiento de un electrodo.
• la unidad se ha configurado de forma que se sostiene sola y Antes de poner en funcionamiento la unidad, hable con el paciente
el paciente no está en contacto directo con objetos metálicos para verificar que:
como radiadores de calefacción, camas metálicas ni otros
equipos. • el paciente se encuentra en una posición cómoda durante
todo el tratamiento.
• el aislamiento de la toma de salida de RF y los cables de
conexión de electrodos no están dañados. • el paciente no está en contacto con la unidad, el cable de
12

17. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
SEGURIDAD PERSONAL CONTINUACIÓN
conexión de electrodo, los electrodos ni otros dispositivos u * *La potencia de salida debe ajustarse siempre de conformidad
objetos metálicos. con la respuesta subjetiva del paciente. Hay que prestar
• el paciente está cómodo antes y durante el tratamiento. especial atención a los pacientes que tienen una capacidad
Antes de usar la unidad, determine la potencia nominal de salida reducida a la percepción del calor (consulte los niveles de
máxima del accesorio correspondiente con el fin de evitar un dosificación según Schliephake en la página 82).
calentamiento excesivo del tejido.
A intervalos regulares durante el tratamiento, verifique que:
• la unidad está funcionando correctamente.
• no se desarrolla humedad* alguna (sudor) en la zona de los
electrodos.
• el paciente se siente bien.**
Tras el tratamiento, pregunte al paciente sobre la tolerancia del
tratamiento. El entorno del tratamiento debe ser inspeccionado por
un profesional debidamente cualificado.
* Las partes afectadas del cuerpo deben estar descubiertas
durante el tratamiento, pues la acumulación de humedad
sobre la piel o en los pliegues de piel puede provocar un
recalentamiento local de la piel. Esto es especialmente
importante en aquellos casos en los que el paciente lleve
puesta ropa de tejido resistente a la humedad, como seda o
fibras sintéticas.
13

18. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
PROTECCIÓN DE LA UNIDAD
Antes de conectar la unidad, asegúrese de que:
• el valor nominal de la tensión indicado en la etiqueta de
seguridad corresponde a la tensión del sistema disponible.
Una instalación, funcionamiento o mantenimiento incorrectos de • el valor nominal de la frecuencia indicado en la placa de
la unidad de diatermia de onda corta puede provocar fallos de clasificación corresponde a la frecuencia del sistema.
funcionamiento de esta unidad o de otros dispositivos. • hay una toma de conexión a tierra disponible para
conectar la unidad.
Respete las instrucciones siguientes para evitar fallos de • la disposición del cable de alimentación desde la unidad a
funcionamiento: la toma de la pared con contacto de conexión a tierra no
• Con el fin de evitar perturbaciones electromagnéticas, supone peligro alguno para el personal ni para el paciente.
coloque la unidad al menos a 12 metros (consulte la nota • la fuente de alimentación está diseñada para una entrada
de Precaución en la página 6 para más información) de de potencia comparativamente alta (posiblemente
cualquier otro dispositivo. Asegúrese también de que adicional) de la unidad (~ 1.500 VA) y la línea está lo
hay bastante distancia entre la unidad y la fuente de suficientemente protegida de conformidad con la
alimentación o los cables de datos de las paredes, techos normativa aplicable.
y suelos, pues la radiación electromagnética emitida por la
unidad puede atravesarlos sin problemas.
• A la hora de seleccionar la ubicación para la unidad,
asegúrese de que el paciente tiene contacto durante el
tratamiento con el elemento de aplicación sin conexión
a tierra y, debido a las corrientes de ecualización en caso Asegúrese de que la unidad está conectada eléctricamente a tierra;
de potenciales que difieren, que el paciente nunca está en para ello conéctela sólo a un enchufe de servicio eléctrico conectado a
tierra de acuerdo con los códigos eléctricos nacional y local aplicables.
contacto con los elementos metálicos (especialmente si
están conectados a tierra), como radiadores de calefacción,
camas metálicas u otros dispositivos conectados a tierra.
14

19. INSTRUCCIONES DE SEGURIDAD Intelect® Shortwave 100
PROTECCIÓN DE LA UNIDAD CONTINUACIÓN
No conecte la unidad al suministro eléctrico hasta que se hayan • Limpie y desinfecte la unidad sólo mediante la desinfección
cumplido los siguientes requisitos: con un paño. La desinfección mediante pulverización puede
• Antes de poner la unidad en funcionamiento, asegúrese dañar la unidad debido a la humedad penetrante.
de que el cable de conexión de electrodo y los electrodos • No limpie nunca la unidad con productos abrasivos,
no están dañados y se han conectado correctamente a la desinfectantes ni disolventes que puedan arañar la carcasa o
unidad. dañar la unidad.
• No accione nunca la unidad con salidas abiertas, es decir, sin • No realice nunca trabajos de mantenimiento no autorizados.
los electrodos puestos. Todo trabajo de mantenimiento debe ser realizado
• No accione la unidad durante un periodo prolongado sin exclusivamente por técnicos de mantenimiento autorizados
carga (sin un paciente), particularmente en el modo de por el fabricante.
bobina (campo inductivo). Cuando accione la unidad sin
salida de energía, los electrodos de campo inductivo podrían
ser destruidos debido a un calentamiento excesivo.
• Preste atención a la disposición de los cables de conexión de
electrodos, los cuales deben estar siempre en el aire y nunca
sobre una superficie.
• Las tarjetas con chip, tarjetas magnéticas, cassettes de audio y
de vídeo, y otros medios de datos de los equipos distintos de
Chattanooga Group son susceptibles a las interferencias lejos
de la unidad.
• Limpie y desinfecte la unidad sólo cuando no esté conectada
a la fuente de alimentación, es decir, con el interruptor de
alimentación apagado o el enchufe desconectado.
15

20. ACERCA DE LA DIATERMIA DE ONDA CORTA Intelect® Shortwave 100
DESCRIPCIÓN GENERAL
El término “onda corta” se refiere a una radiación electromagnética por infrarrojos, compresas calientes, etc. suministran el calor
en el intervalo de frecuencia de 2 a 100 MHz. La diatermia de externamente mientras que la diatermia de onda corta calienta el
onda corta es la aplicación de energía electromagnética al cuerpo tejido desde el interior.
en frecuencias de onda corta. A estas frecuencias, la energía
electromagnética se convierte en energía térmica por la inducción Diatermia de onda corta pulsada - Introducción
de corrientes circulantes en el tejido y la absorción dieléctrica en El equipo de diatermia de onda corta pulsada convencional
el tejido aislado. Las unidades de diatermia de onda corta pueden suministra la energía en pulsos o ráfagas de energía de onda corta.
producir diferentes niveles de potencia de salida que suministran Los pulsos son típicamente de 20 a 400 µs de duración (amplitud
un calor importante a la zona del cuerpo que se está tratando. Para de pulso) y se repiten con una frecuencia de 10 a 800 Hz (frecuencia
evitar que equipos como las unidades de diatermia de onda corta de pulso). Al igual que con otras modalidades (por ejemplo, los
interfieran con las comunicaciones por radio, se han designado ultrasonidos), se ha descubierto que la administración de energía
ciertos intervalos de frecuencia por acuerdo internacional como en pulsos es a menudo más beneficiosa terapéuticamente que el
bandas industriales, científicas y médicas (ISM, por sus siglas en suministro de la misma cantidad de energía en una forma de onda
inglés). continua. La diatermia de onda corta pulsada parece ser eficaz
El equipo de diatermia de onda corta normalmente usa una banda para numerosas dolencias, especialmente en las fases iniciales de la
centrada en 27,12 MHz. Ésta se corresponde con una longitud de recuperación.
onda, en vacío, de aproximadamente 11 metros. Puesto que la salida es pulsada, los niveles de potencia de salida
La diatermia de onda corta normalmente se aplica a un nivel que medios pueden ser muy bajos (menos de 1 W) y aún así producir
produce un calor detectable y los beneficios están asociados al un tratamiento eficaz. La unidad Intelect Shortwave 100 en modo
efecto del calor (estimulación curativa, alivio del dolor, reducción de pulsado ofrece un pico de potencia de 200 W y una potencia media
espasmos musculares, aumento de la movilidad, etc.). desde unos pocos mW hasta 64 W.
La diferencia entre la diatermia de onda corta y otros métodos de Como los niveles de potencia son más bajos que los de los equipos
calentamiento es que la primera proporciona un "calor profundo". de diatermia de onda corta convencionales, algunos de los peligros
Otras técnicas de calentamiento como por ejemplo la terapia potenciales asociados con la modalidad ya no existen.
16

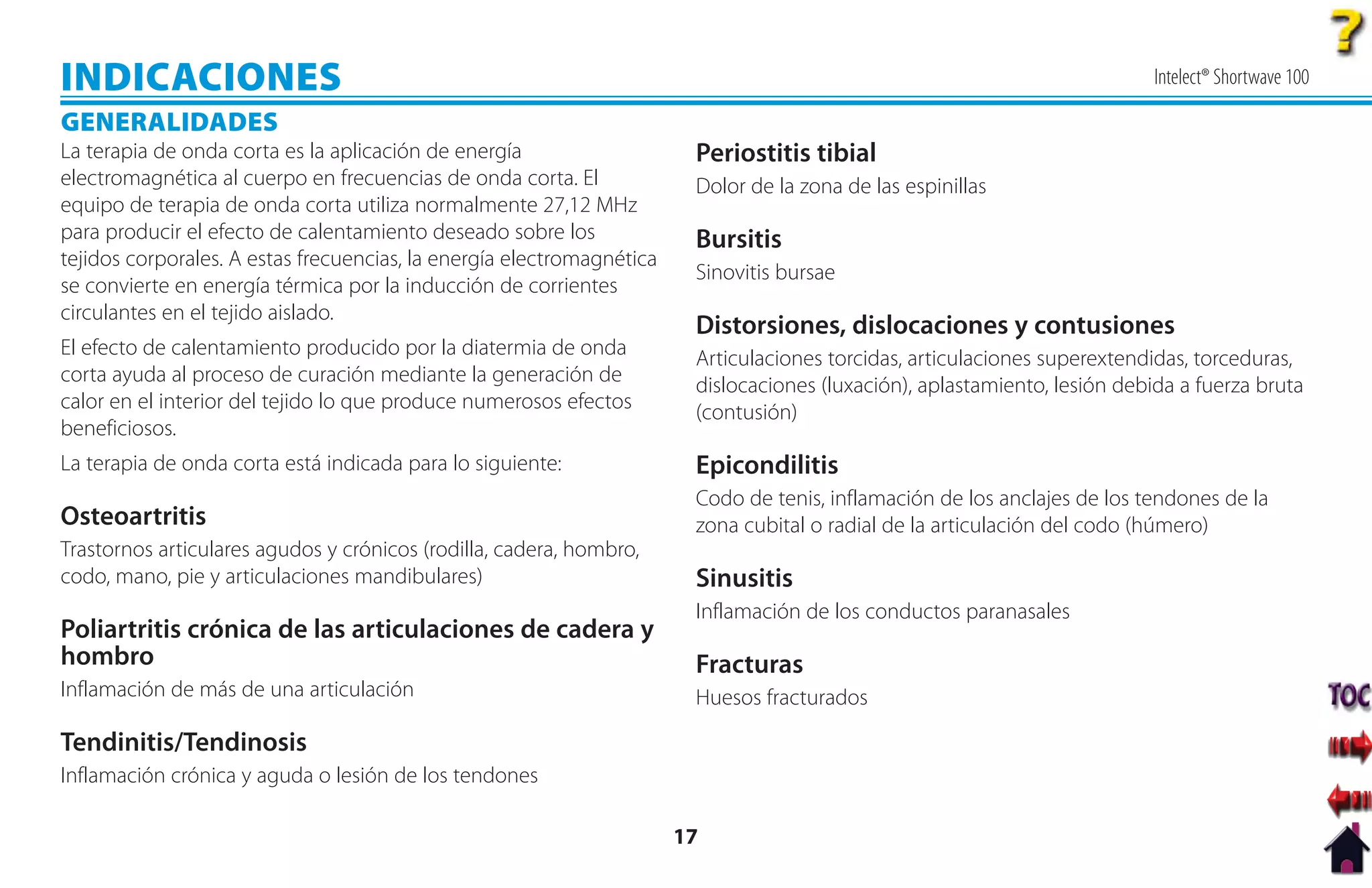

21. INDICACIONES Intelect® Shortwave 100
GENERALIDADES
La terapia de onda corta es la aplicación de energía Periostitis tibial
electromagnética al cuerpo en frecuencias de onda corta. El Dolor de la zona de las espinillas
equipo de terapia de onda corta utiliza normalmente 27,12 MHz
para producir el efecto de calentamiento deseado sobre los Bursitis
tejidos corporales. A estas frecuencias, la energía electromagnética
Sinovitis bursae
se convierte en energía térmica por la inducción de corrientes
circulantes en el tejido aislado.
Distorsiones, dislocaciones y contusiones
El efecto de calentamiento producido por la diatermia de onda Articulaciones torcidas, articulaciones superextendidas, torceduras,
corta ayuda al proceso de curación mediante la generación de dislocaciones (luxación), aplastamiento, lesión debida a fuerza bruta
calor en el interior del tejido lo que produce numerosos efectos (contusión)
beneficiosos.
La terapia de onda corta está indicada para lo siguiente: Epicondilitis
Codo de tenis, inflamación de los anclajes de los tendones de la
Osteoartritis zona cubital o radial de la articulación del codo (húmero)
Trastornos articulares agudos y crónicos (rodilla, cadera, hombro,
codo, mano, pie y articulaciones mandibulares) Sinusitis
Inflamación de los conductos paranasales
Poliartritis crónica de las articulaciones de cadera y
hombro Fracturas
Inflamación de más de una articulación Huesos fracturados
Tendinitis/Tendinosis
Inflamación crónica y aguda o lesión de los tendones
17

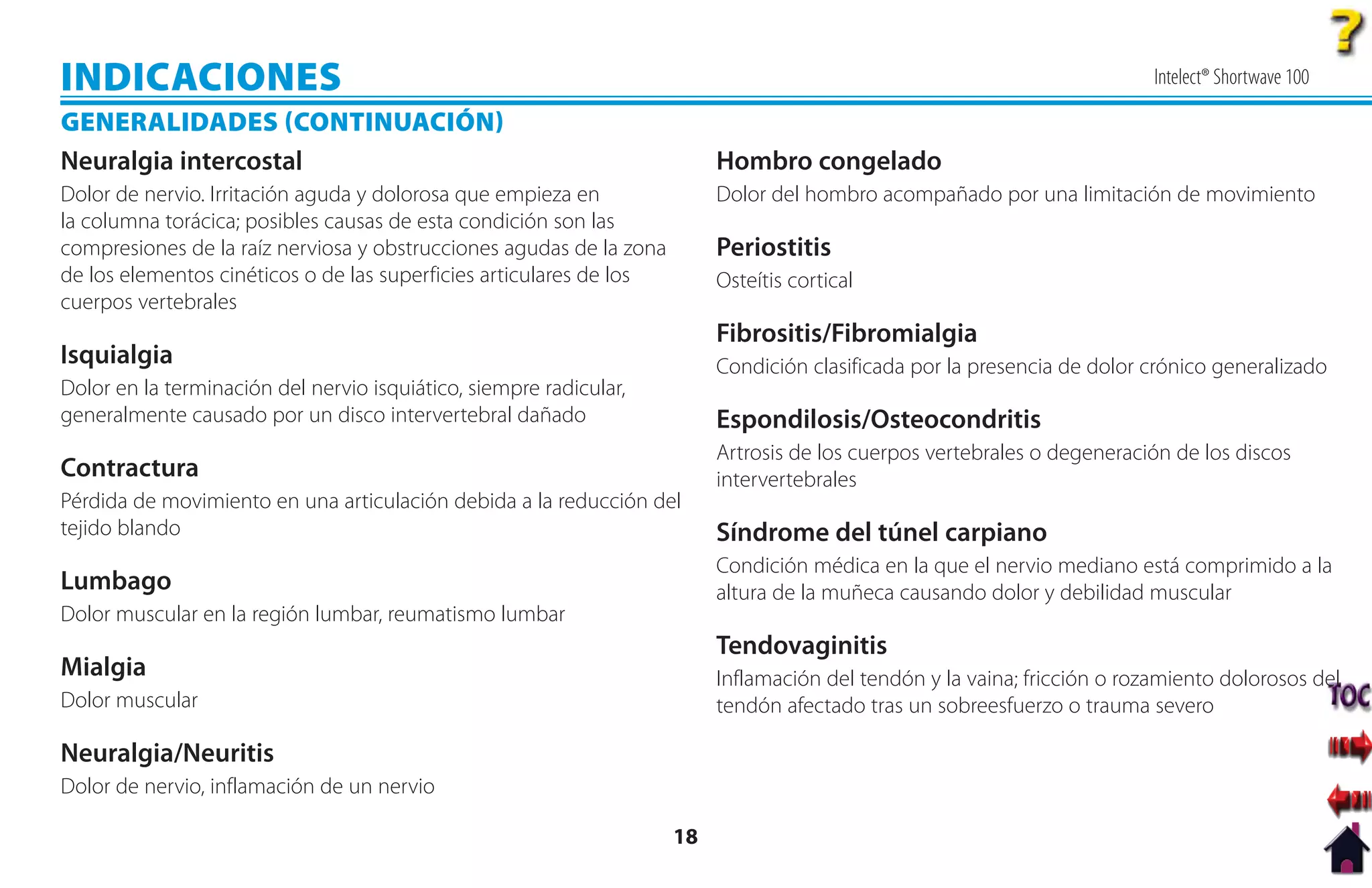

22. INDICACIONES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
Neuralgia intercostal Hombro congelado
Dolor de nervio. Irritación aguda y dolorosa que empieza en Dolor del hombro acompañado por una limitación de movimiento
la columna torácica; posibles causas de esta condición son las
compresiones de la raíz nerviosa y obstrucciones agudas de la zona Periostitis
de los elementos cinéticos o de las superficies articulares de los Osteítis cortical
cuerpos vertebrales
Fibrositis/Fibromialgia
Isquialgia Condición clasificada por la presencia de dolor crónico generalizado
Dolor en la terminación del nervio isquiático, siempre radicular,
generalmente causado por un disco intervertebral dañado Espondilosis/Osteocondritis
Artrosis de los cuerpos vertebrales o degeneración de los discos
Contractura intervertebrales
Pérdida de movimiento en una articulación debida a la reducción del
tejido blando Síndrome del túnel carpiano
Condición médica en la que el nervio mediano está comprimido a la
Lumbago altura de la muñeca causando dolor y debilidad muscular
Dolor muscular en la región lumbar, reumatismo lumbar
Tendovaginitis
Mialgia Inflamación del tendón y la vaina; fricción o rozamiento dolorosos del
Dolor muscular tendón afectado tras un sobreesfuerzo o trauma severo
Neuralgia/Neuritis
Dolor de nervio, inflamación de un nervio
18

23. INDICACIONES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
Síndrome cervical Síndrome de la plica sinovial
Síndrome cervical postraumático; hace referencia a las aflicciones Se produce cuando la plica de la rodilla se irrita o inflama
que comienzan en la columna cervical que pueden propagarse a los
músculos de hombros o brazos Síndrome de dolor retrorrotuliano
Inflamación del tendón rotuliano de la rodilla
Síndrome piriforme
Trastorno neuromuscular cuando el nervio ciático se comprime, o
resulta irritado de alguna otra forma por el músculo piriforme
Morton's Neuroma
Neuroma benigno del nervio interdigital plantar
Fascitis plantar
Condición de inflamación del pie provocada por un desgaste
excesivo de la fascia plantar que soporta el arco
Desgarro de manguito rotador/reparación
Desgarro de uno o más de los cuatro tendones de los músculos de
manguito rotador
Tortícolis
Condición en la que la cabeza se inclina hacia un lado, la barbilla se
alza y se gira hacia el lado contrario
19

24. CONTRAINDICACIONES Intelect® Shortwave 100
GENERALIDADES
La unidad Intelect Shortwave 100 está contraindicada para lo dañados e inclusiones metálicas².
siguiente: • Implantes que puedan verse afectados por la irradiación de
• Cualquier paciente con un dispositivo electrónico diatermia de onda corta.
implantado (por ejemplo un marcapasos, estimulador de la • Hinchazones que siguen despidiendo calor.
vejiga, estimulador de la médula espinal o electrodos para • Termohipoestesia (percepción reducida de las diferencias de
una prótesis mioeléctrica, o cables metálicos implantados) temperatura).
no debe ser tratado con diatermia de onda corta ni debe • Termohiperestesia (termoestesia o sensación de temperatura
ser sometido a la diatermia de onda corta. No aplicar a muy aguda; percepción exagerada de calor y frío).
pacientes a los que se haya practicado un implante en el
pasado, a menos que se esté absolutamente seguro de que • Inflamaciones agudas.
el implante y todos sus contactos han sido retirados por • Obstrucciones arteriales severas (fases III y IV).
completo. Tenga en cuenta que, a menudo, aunque se retire • Trastornos ginecológicos que impliquen inflamación aguda³.
un implante, los contactos se dejan colocados. Los efectos • Humedad, sudor o vendas empapadas.
de la alta frecuencia aplicada sobre el marcapasos podrían • Irradiación penetrante del tórax en casos de enfermedades
provocar fibrilación ventricular. Cualquier otra persona con cardiacas graves (enfermedades de la válvula cardiaca,
un marcapasos también debe permanecer fuera de la zona insuficiencia miocárdica, infarto de miocardio, esclerosis
de tratamiento durante la diatermia de onda corta. Ninguna coronaria grave).
persona que tenga un marcapasos cardiaco debe estar
dentro de un radio de 15 metros respecto de una unidad en • Embarazo, puesto que la irradiación del abdomen podría
funcionamiento. causar daños teratógenos debido a alteraciones en la
circulación sanguínea y difusión.
• Pacientes cuyo estado pueda verse afectado negativamente
• Durante el ciclo menstrual.
por el calor.
• Pacientes con hemorragias o riesgo de hemorragia. • Sobre el útero de una mujer embarazada o que pueda estar
embarazada. Por tanto, la diatermia de onda corta no se
• Pacientes con condiciones sépticas y empiemas. debe aplicar sobre el útero, a menos que la paciente ofrezca
• Pacientes con tumores malignos y tumores sin diagnosticar.¹ garantías absolutas de que no está embarazada.
• Implantes, zonas donde se han retirado implantes, implantes • Sudeck's syndrome, fases I y II.
20

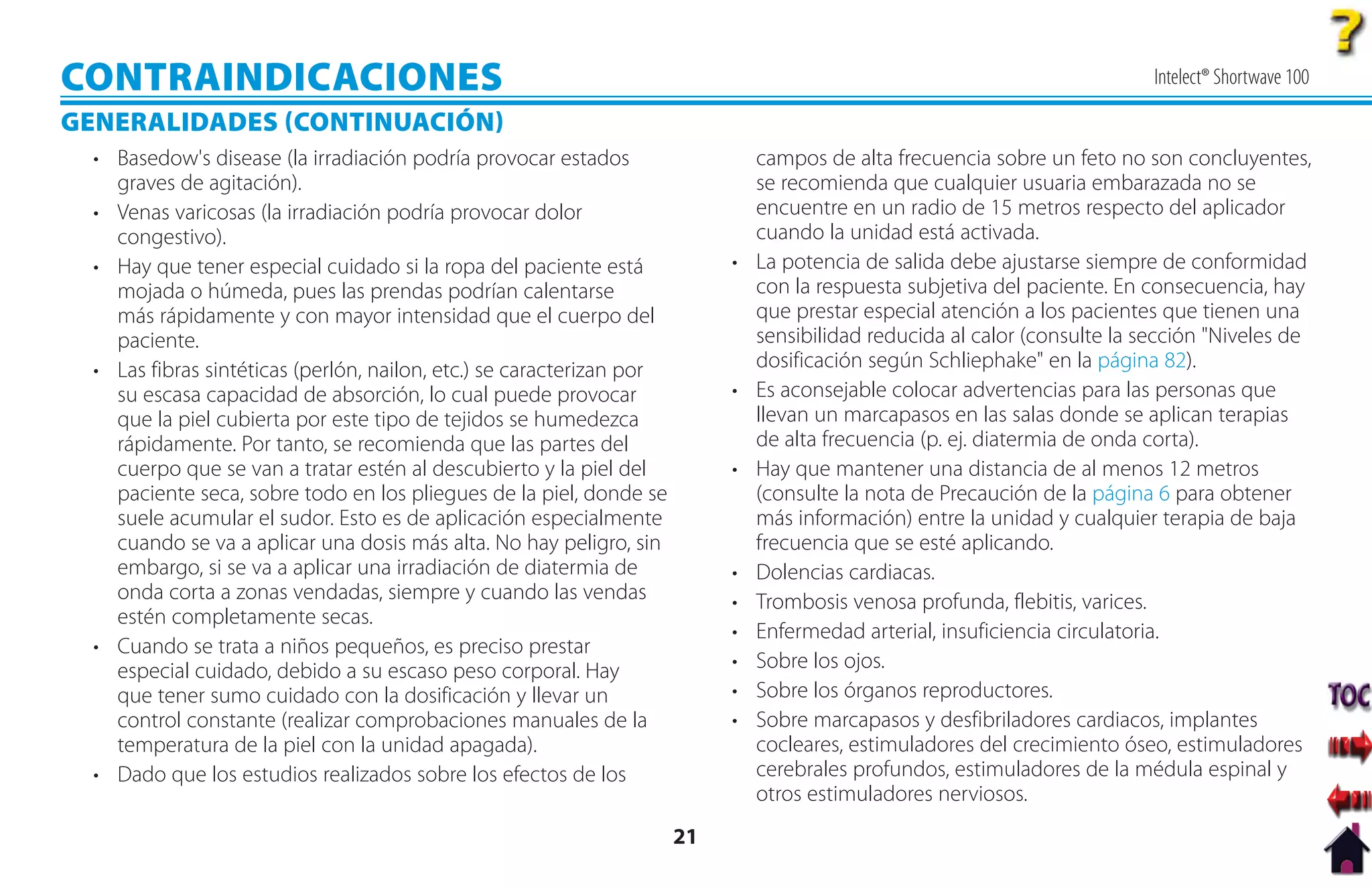

25. CONTRAINDICACIONES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
• Basedow's disease (la irradiación podría provocar estados campos de alta frecuencia sobre un feto no son concluyentes,
graves de agitación). se recomienda que cualquier usuaria embarazada no se
• Venas varicosas (la irradiación podría provocar dolor encuentre en un radio de 15 metros respecto del aplicador
congestivo). cuando la unidad está activada.
• Hay que tener especial cuidado si la ropa del paciente está • La potencia de salida debe ajustarse siempre de conformidad
mojada o húmeda, pues las prendas podrían calentarse con la respuesta subjetiva del paciente. En consecuencia, hay
más rápidamente y con mayor intensidad que el cuerpo del que prestar especial atención a los pacientes que tienen una
paciente. sensibilidad reducida al calor (consulte la sección "Niveles de
• Las fibras sintéticas (perlón, nailon, etc.) se caracterizan por dosificación según Schliephake" en la página 82).
su escasa capacidad de absorción, lo cual puede provocar • Es aconsejable colocar advertencias para las personas que
que la piel cubierta por este tipo de tejidos se humedezca llevan un marcapasos en las salas donde se aplican terapias
rápidamente. Por tanto, se recomienda que las partes del de alta frecuencia (p. ej. diatermia de onda corta).
cuerpo que se van a tratar estén al descubierto y la piel del • Hay que mantener una distancia de al menos 12 metros
paciente seca, sobre todo en los pliegues de la piel, donde se (consulte la nota de Precaución de la página 6 para obtener
suele acumular el sudor. Esto es de aplicación especialmente más información) entre la unidad y cualquier terapia de baja
cuando se va a aplicar una dosis más alta. No hay peligro, sin frecuencia que se esté aplicando.
embargo, si se va a aplicar una irradiación de diatermia de • Dolencias cardiacas.
onda corta a zonas vendadas, siempre y cuando las vendas • Trombosis venosa profunda, flebitis, varices.
estén completamente secas.
• Enfermedad arterial, insuficiencia circulatoria.
• Cuando se trata a niños pequeños, es preciso prestar
especial cuidado, debido a su escaso peso corporal. Hay • Sobre los ojos.
que tener sumo cuidado con la dosificación y llevar un • Sobre los órganos reproductores.
control constante (realizar comprobaciones manuales de la • Sobre marcapasos y desfibriladores cardiacos, implantes
temperatura de la piel con la unidad apagada). cocleares, estimuladores del crecimiento óseo, estimuladores
• Dado que los estudios realizados sobre los efectos de los cerebrales profundos, estimuladores de la médula espinal y
otros estimuladores nerviosos.
21

26. CONTRAINDICACIONES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
• Sobre una lámina abierta (sobre una laminectomía; espina campo electromagnético. Entre ellos se incluyen, aunque sin
bífida). limitarse:
• Sobre endoprótesis superficial o implantes metálicos. • Metal en el entorno:
• Directamente sobre senos carotídeos, ganglio estrellado o • A una distancia de 0,3 m de camas, mesas de
nervio vago ubicado en el triángulo anterior del cuello. tratamiento, sillas comunes, sillas de rueda, bancos
• Aplicación directa sobre tumores cancerígenos o lesiones giratorios, escaleras de mano, férulas, aparatos de
debido a su potencial de aumentar el flujo sanguíneo hacia la ortodoncia, tijeras, fórceps y bisturís.
zona afectada. • A 12 metros (consulte la nota de Precaución de la
• Tejidos neoplásticos o el espacio que ocupan las lesiones. página 6 para más información) de dispositivos médicos
• Enfermedades vasculares oclusivas, como la arteriosclerosis controlados electrónicamente como, dispositivos CPM,
obliterante y tromboangeitis obliterante, en las que la sillas de ruedas eléctricas, dispositivos de electroterapia
oclusión e isquemia son evidentes. u otros sistemas eléctricos, ordenadores, etc.
• Directamente sobre la epífisis de huesos en crecimiento en • Metal próximo al paciente:
niños y adolescentes porque la terapia de diatermia de onda • Joyas, piercing corporales, relojes, llaves, monedas,
corta podría fomentar o inhibir el crecimiento óseo. hebillas de cinturón, aros del sujetador, audífonos,
cremalleras de la ropa o de las fundas de almohadas.
NOTA: La edad media para la madurez del esqueleto es de 15
• Hay que evitar los objetos metálicos presentes en la
½ años en las mujeres y de 17 ½ años en los hombres.
zona de tratamiento que no se pueden retirar. Entre
• En presencia de infecciones sistémicas o locales (sepsis, ellos se incluyen, aunque sin limitarse:
osteomielitis, tuberculosis), o si la temperatura del paciente es
elevada. • Metal externo: aparatos de ortodoncia, empastes
dentales, grapas, dispositivos de fijación externa.
• En zonas donde hay metales presentes debido a una
generación de corriente parásita de distribución excesiva e • Metal interno: válvulas, prótesis de articulaciones,
irregular del calor. Los objetos metálicos presentes en la zona dispositivos DIU de metal, restos de metralla, implantes
de tratamiento deben ser retirados y colocados fuera del metálicos, varillas en los dispositivos de fijación interna,
22

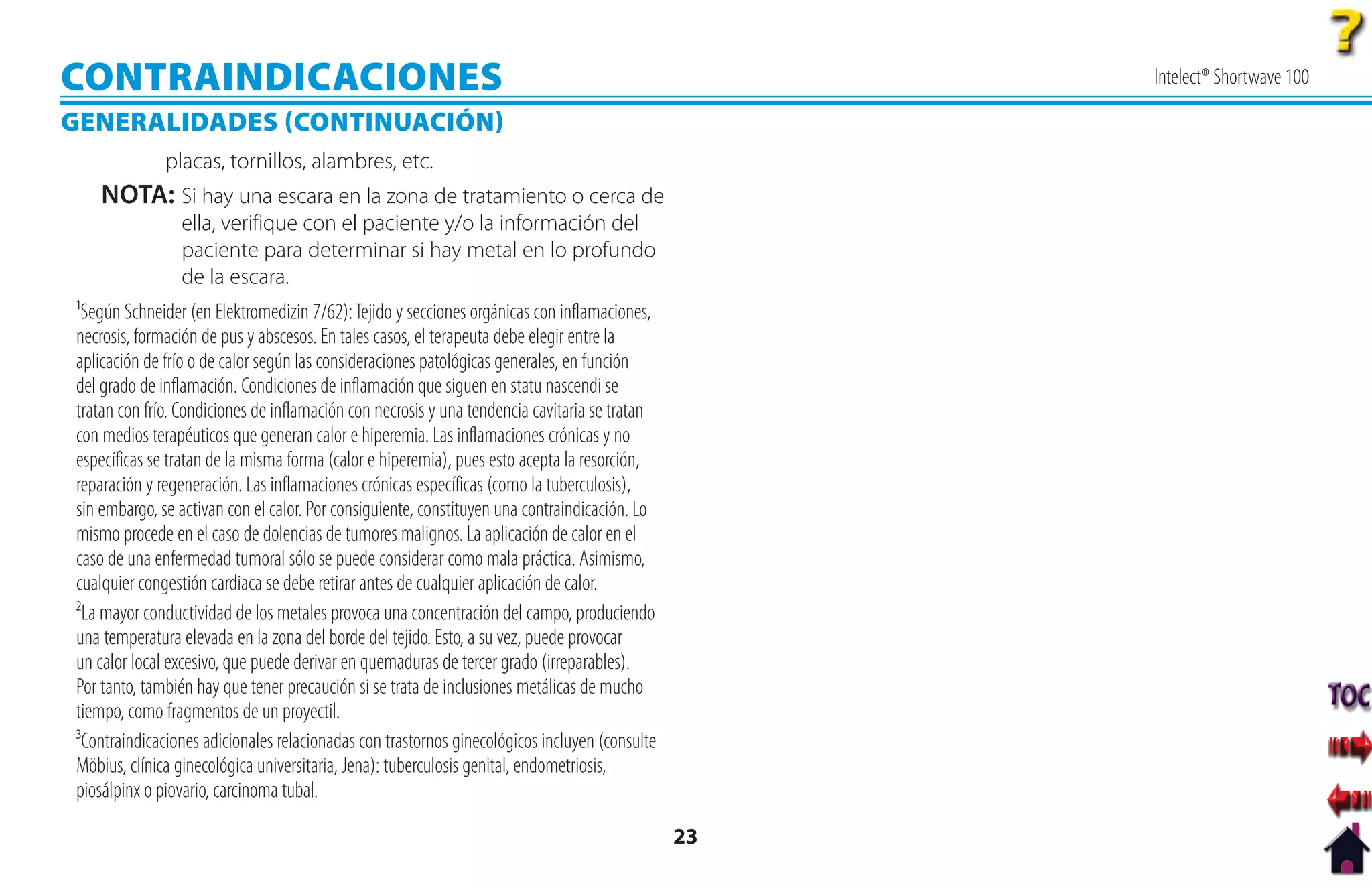

27. CONTRAINDICACIONES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
placas, tornillos, alambres, etc.
NOTA: Si hay una escara en la zona de tratamiento o cerca de
ella, verifique con el paciente y/o la información del
paciente para determinar si hay metal en lo profundo
de la escara.
¹Según Schneider (en Elektromedizin 7/62): Tejido y secciones orgánicas con inflamaciones,
necrosis, formación de pus y abscesos. En tales casos, el terapeuta debe elegir entre la
aplicación de frío o de calor según las consideraciones patológicas generales, en función
del grado de inflamación. Condiciones de inflamación que siguen en statu nascendi se
tratan con frío. Condiciones de inflamación con necrosis y una tendencia cavitaria se tratan
con medios terapéuticos que generan calor e hiperemia. Las inflamaciones crónicas y no
específicas se tratan de la misma forma (calor e hiperemia), pues esto acepta la resorción,
reparación y regeneración. Las inflamaciones crónicas específicas (como la tuberculosis),
sin embargo, se activan con el calor. Por consiguiente, constituyen una contraindicación. Lo
mismo procede en el caso de dolencias de tumores malignos. La aplicación de calor en el
caso de una enfermedad tumoral sólo se puede considerar como mala práctica. Asimismo,
cualquier congestión cardiaca se debe retirar antes de cualquier aplicación de calor.
²La mayor conductividad de los metales provoca una concentración del campo, produciendo
una temperatura elevada en la zona del borde del tejido. Esto, a su vez, puede provocar
un calor local excesivo, que puede derivar en quemaduras de tercer grado (irreparables).
Por tanto, también hay que tener precaución si se trata de inclusiones metálicas de mucho
tiempo, como fragmentos de un proyectil.
³Contraindicaciones adicionales relacionadas con trastornos ginecológicos incluyen (consulte
Möbius, clínica ginecológica universitaria, Jena): tuberculosis genital, endometriosis,
piosálpinx o piovario, carcinoma tubal.
23

28. PRECAUCIONES ADICIONALES Intelect® Shortwave 100
GENERALIDADES
Cuando administre diatermia de onda corta, tenga en cuenta lo • Hay que tener precaución cuando el tratamiento se aplica
siguiente: sobre tejido adiposo. Puede producirse un calor superficial
• Se recomienda precaución en pacientes que no perciben la excesivo debido a la elevada resistencia eléctrica de la grasa
sensación de dolor o de calor correctamente. La ausencia subcutánea frente a la diatermia de onda corta.
de sensación, o una sensación reducida, se deben evitar • La diatermia de onda corta debe aplicarse con precaución
o, si esto no fuera posible, tratarse con precaución. El sobre el hueso, independientemente de si hay una presencia
establecimiento de niveles de intensidad aceptables para de tejido blando mínima (prominencia ósea) o nula (heridas
zonas desensibilizadas puede estar relacionado con los de fase IV).
niveles de intensidad tolerados en la piel normal de la zona • Los audífonos deben retirarse.
opuesta del cuerpo o áreas corporales relacionadas. Lleve una • El funcionamiento de cualquier otro equipo conectado del
supervisión frecuente del nivel de intensidad y la respuesta paciente podría verse afectado negativamente por la acción
de la piel durante la realización de todos los tratamientos. del equipo de diatermia de onda corta pulsada. Mantenga
• Se aconseja precaución cuando se use la diatermia de una distancia máxima entre las unidades con el fin de reducir
onda corta inmediatamente después de la aplicación de cualquier tendencia a la interacción.
las modalidades de calor o frío superficial y profunda. La • Cualquier tendencia al sangrado aumenta con el calor debido
aplicación de las modalidades térmicas antes de la diatermia al aumento del flujo sanguíneo y la vascularidad de los
de onda corta puede alterar la percepción del paciente tejidos calentados. Por tanto, hay que tener cuidado al tratar
respecto a los valores de calor y dolor. a los pacientes con diatermia de onda corta terapéutica que
• Se aconseja precaución cuando se aplique la diatermia tienen trastornos de sangrado.
de onda corta térmica directamente en una zona con un • Se debe evitar el calentamiento de la cápsula articular en
suministro de flujo arterial sanguíneo deficiente porque el artritis aguda o subaguda.
flujo sanguíneo en cuestión podría no cumplir la mayor • Use una toalla de una sola capa para absorber la humedad
demanda metabólica exigida a los tejidos por la dosis de durante el tratamiento con los aplicadores de tambor
energía térmica. Empiece siempre con una dosis baja y inductivos.
estudie la respuesta del paciente. La dosis puede aumentarse
en tratamientos posteriores si el paciente tolera bien la • La diatermia de onda corta puede interferir con otros
dosificación proporcionada. dispositivos electrónicos terapéuticos como estimuladores
24

29. PRECAUCIONES ADICIONALES Intelect® Shortwave 100
GENERALIDADES CONTINUACIÓN
neuromusculares y unidades de ultrasonido terapéutico.
No utilice otro dispositivo electrónico en el mismo paciente
cuando le esté aplicando diatermia de onda corta.
• Tenga precaución cuando trate a pacientes obesos con
electrodos capacitivos pues este método de aplicación
puede calentar la grasa excesivamente.
• Lleve una supervisión frecuente del nivel de intensidad y
la respuesta de la piel durante la realización de todos los
tratamientos.
25

30. CONFIGURACIÓN Intelect® Shortwave 100
DESEMBALAJE DE LA UNIDAD
La unidad se entrega generalmente con el material de embalaje
suministrado por el fabricante. La unidad pesa aproximadamente
27,22 kg, por tanto, hacen falta como mínimo 2 personas para
sacarla del paquete. Si se produjera algún daño durante el transporte que pudiera poner
en peligro la seguridad personal, la unidad no se debe conectar al
Proceda como se indica a continuación: suministro eléctrico antes de haber sido sometida a una inspección
• Coloque el paquete de transporte de forma que las flechas exhaustiva.
apunten hacia arriba.
• Retire las bandas de seguridad del paquete de transporte.
• Verifique que el paquete incluye la unidad, aplicadores, cable
• Retire el paquete de transporte hacia arriba.
de alimentación, manual de usuario, guía de inicio rápido y
• Retire el resto del material de espuma. tubo indicador de descarga.
• Con la ayuda de otra persona como mínimo, levante la
unidad de la parte inferior del paquete.
Inspección
Inmediatamente después de desempaquetar la unidad, realice los
siguientes pasos:
• Verifique la documentación de entrega para cerciorarse de
que la entrega está completa.
• Compruebe los componentes y accesorios externos en busca
de los posibles daños que se hayan producido durante el
transporte.
26

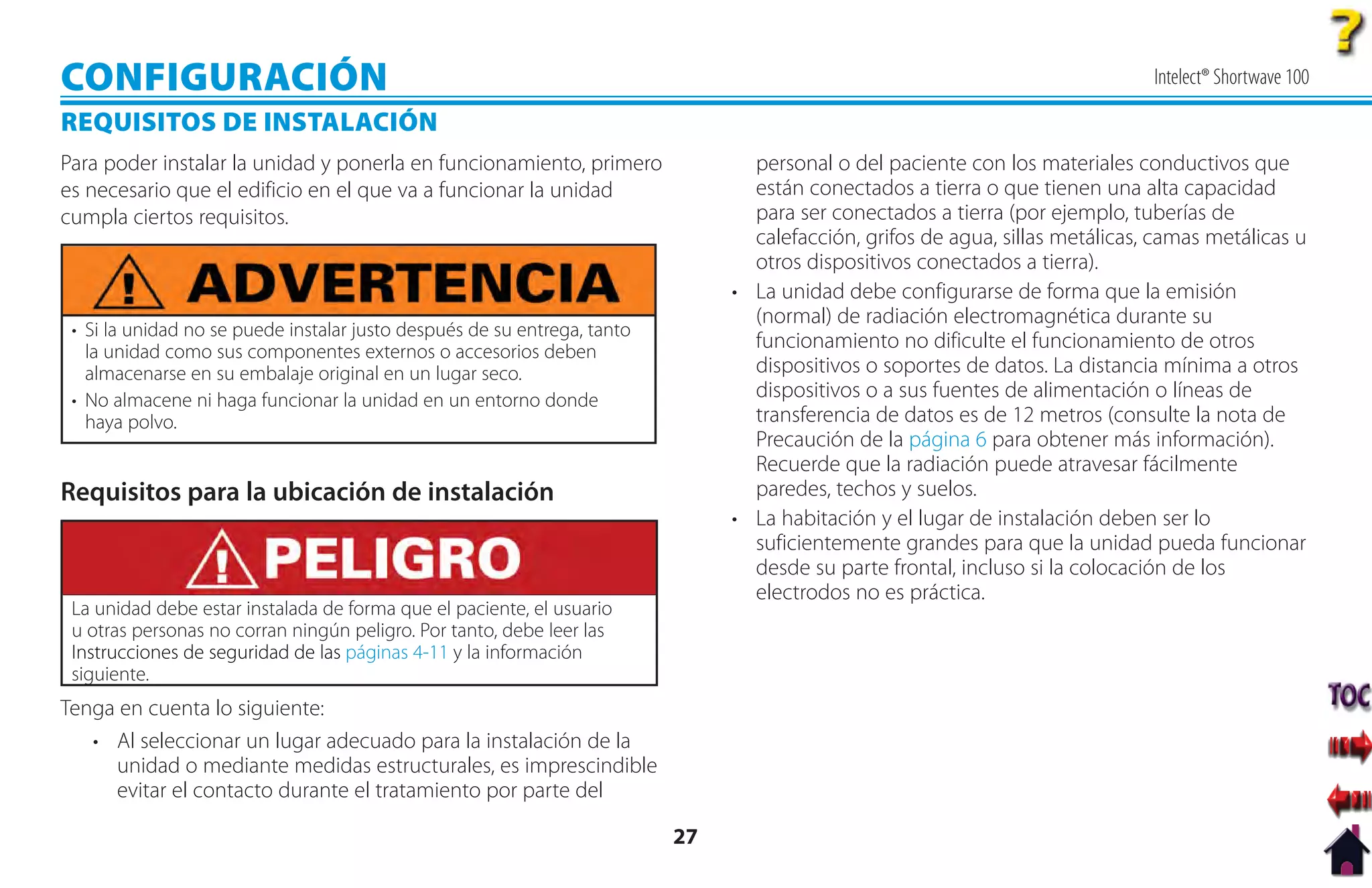

31. CONFIGURACIÓN Intelect® Shortwave 100
REQUISITOS DE INSTALACIÓN
Para poder instalar la unidad y ponerla en funcionamiento, primero personal o del paciente con los materiales conductivos que
es necesario que el edificio en el que va a funcionar la unidad están conectados a tierra o que tienen una alta capacidad
cumpla ciertos requisitos. para ser conectados a tierra (por ejemplo, tuberías de
calefacción, grifos de agua, sillas metálicas, camas metálicas u
otros dispositivos conectados a tierra).
• La unidad debe configurarse de forma que la emisión
(normal) de radiación electromagnética durante su
• Si la unidad no se puede instalar justo después de su entrega, tanto
la unidad como sus componentes externos o accesorios deben
funcionamiento no dificulte el funcionamiento de otros
almacenarse en su embalaje original en un lugar seco. dispositivos o soportes de datos. La distancia mínima a otros
• No almacene ni haga funcionar la unidad en un entorno donde dispositivos o a sus fuentes de alimentación o líneas de
haya polvo. transferencia de datos es de 12 metros (consulte la nota de
Precaución de la página 6 para obtener más información).
Recuerde que la radiación puede atravesar fácilmente
Requisitos para la ubicación de instalación paredes, techos y suelos.
• La habitación y el lugar de instalación deben ser lo
suficientemente grandes para que la unidad pueda funcionar
desde su parte frontal, incluso si la colocación de los
electrodos no es práctica.
La unidad debe estar instalada de forma que el paciente, el usuario
u otras personas no corran ningún peligro. Por tanto, debe leer las
Instrucciones de seguridad de las páginas 4-11 y la información
siguiente.
Tenga en cuenta lo siguiente:
• Al seleccionar un lugar adecuado para la instalación de la
unidad o mediante medidas estructurales, es imprescindible
evitar el contacto durante el tratamiento por parte del
27

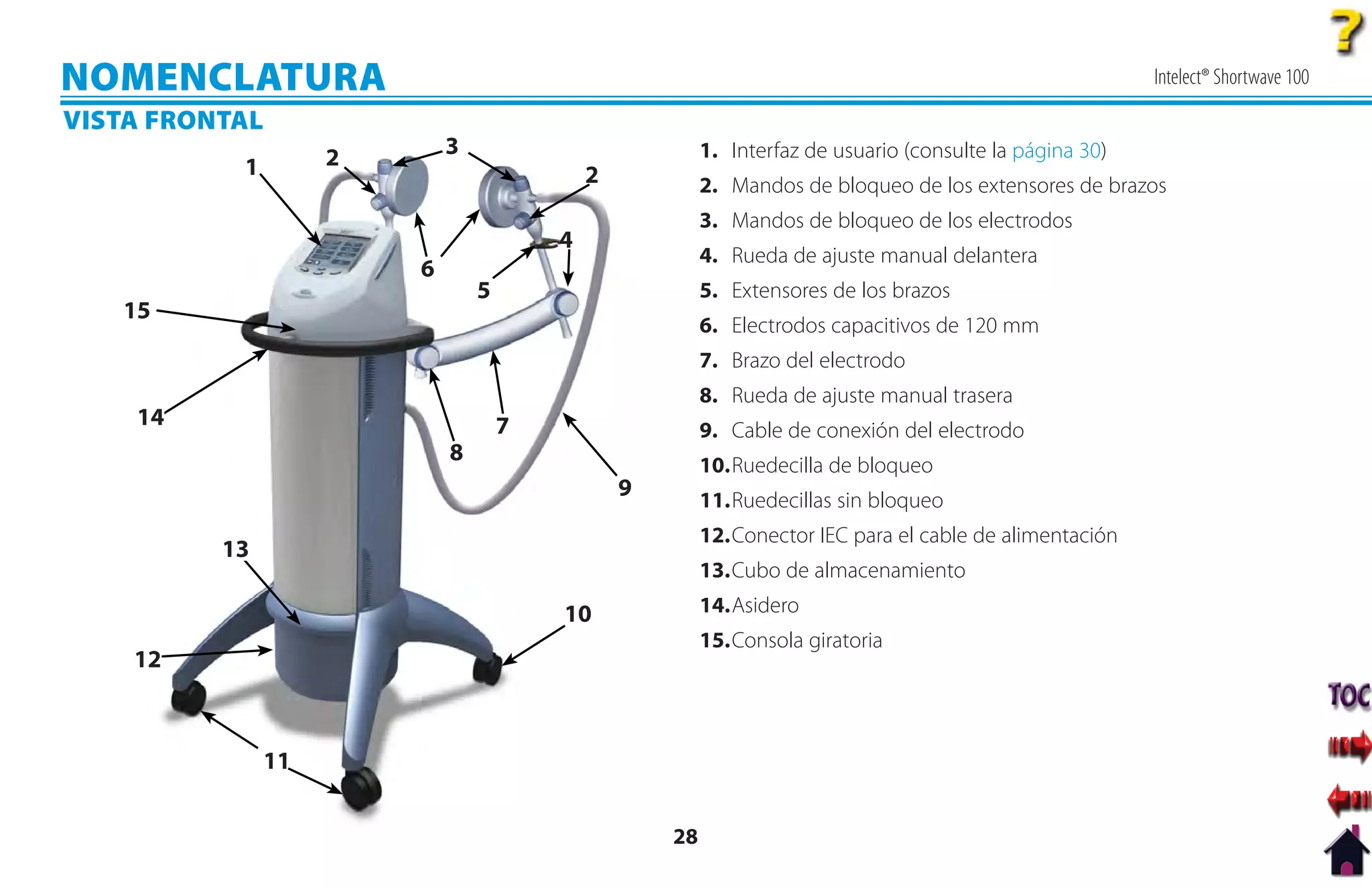

32. NOMENCLATURA Intelect® Shortwave 100
VISTA FRONTAL
2 3 1. Interfaz de usuario (consulte la página 30)
1 2 2. Mandos de bloqueo de los extensores de brazos
3. Mandos de bloqueo de los electrodos
4
4. Rueda de ajuste manual delantera
6
5 5. Extensores de los brazos
15
6. Electrodos capacitivos de 120 mm
7. Brazo del electrodo
8. Rueda de ajuste manual trasera
14 7 9. Cable de conexión del electrodo
8 10. Ruedecilla de bloqueo
9 11. Ruedecillas sin bloqueo
12. Conector IEC para el cable de alimentación
13
13. Cubo de almacenamiento
10 14. Asidero
15. Consola giratoria
12
11
28

33. NOMENCLATURA Intelect® Shortwave 100
VISTA TRASERA
1
1. Puerto de expansión (sólo para uso de mantenimiento)
2. Tomas de salida
3. Cable de interrupción del paciente
4. Pinzas para cables
4
2
3
29

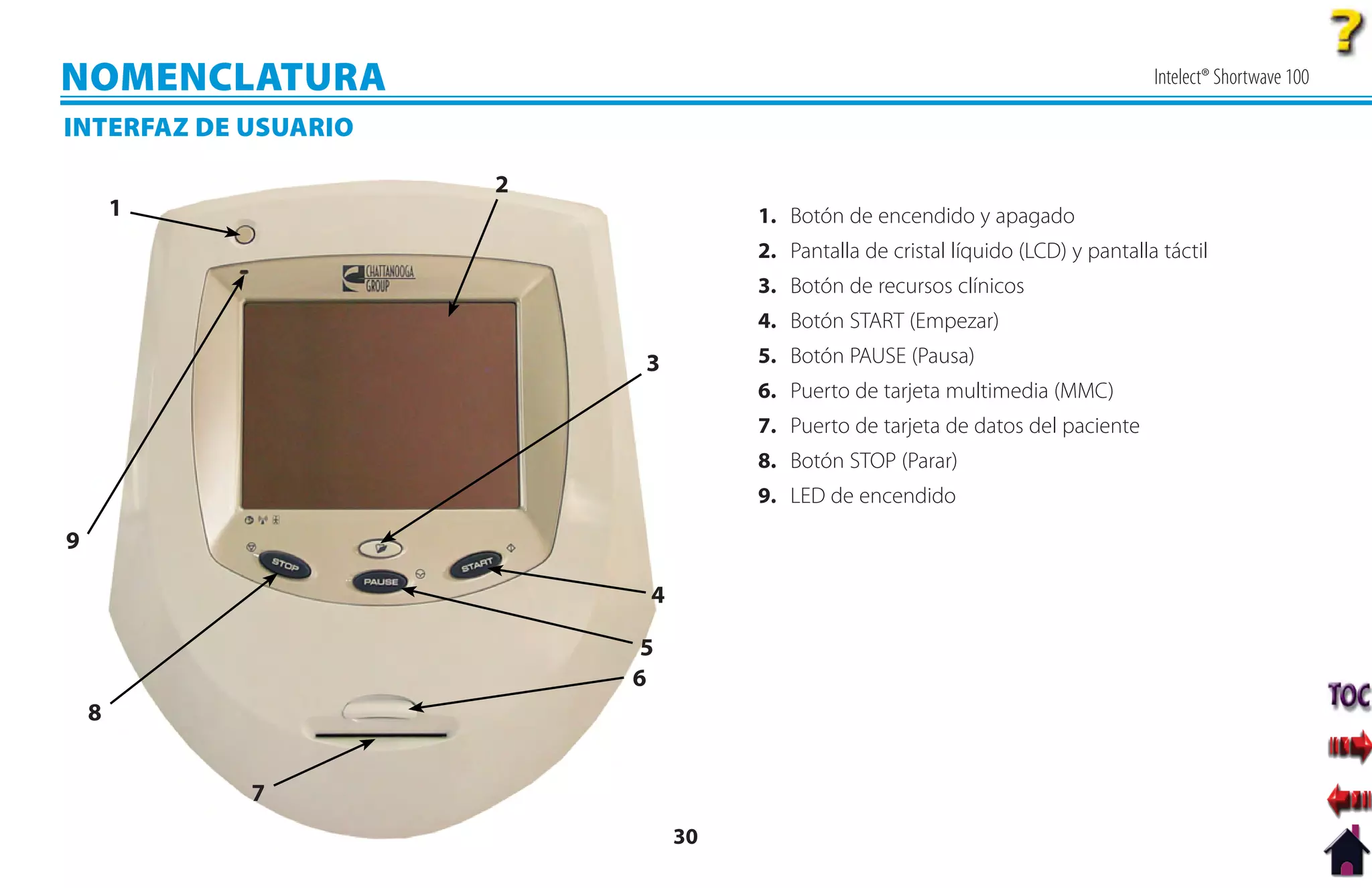

34. NOMENCLATURA Intelect® Shortwave 100
INTERFAZ DE USUARIO
2
1 1. Botón de encendido y apagado
2. Pantalla de cristal líquido (LCD) y pantalla táctil
3. Botón de recursos clínicos
4. Botón START (Empezar)
3 5. Botón PAUSE (Pausa)
6. Puerto de tarjeta multimedia (MMC)
7. Puerto de tarjeta de datos del paciente
8. Botón STOP (Parar)
9. LED de encendido
9
4
5
6
8
7
30

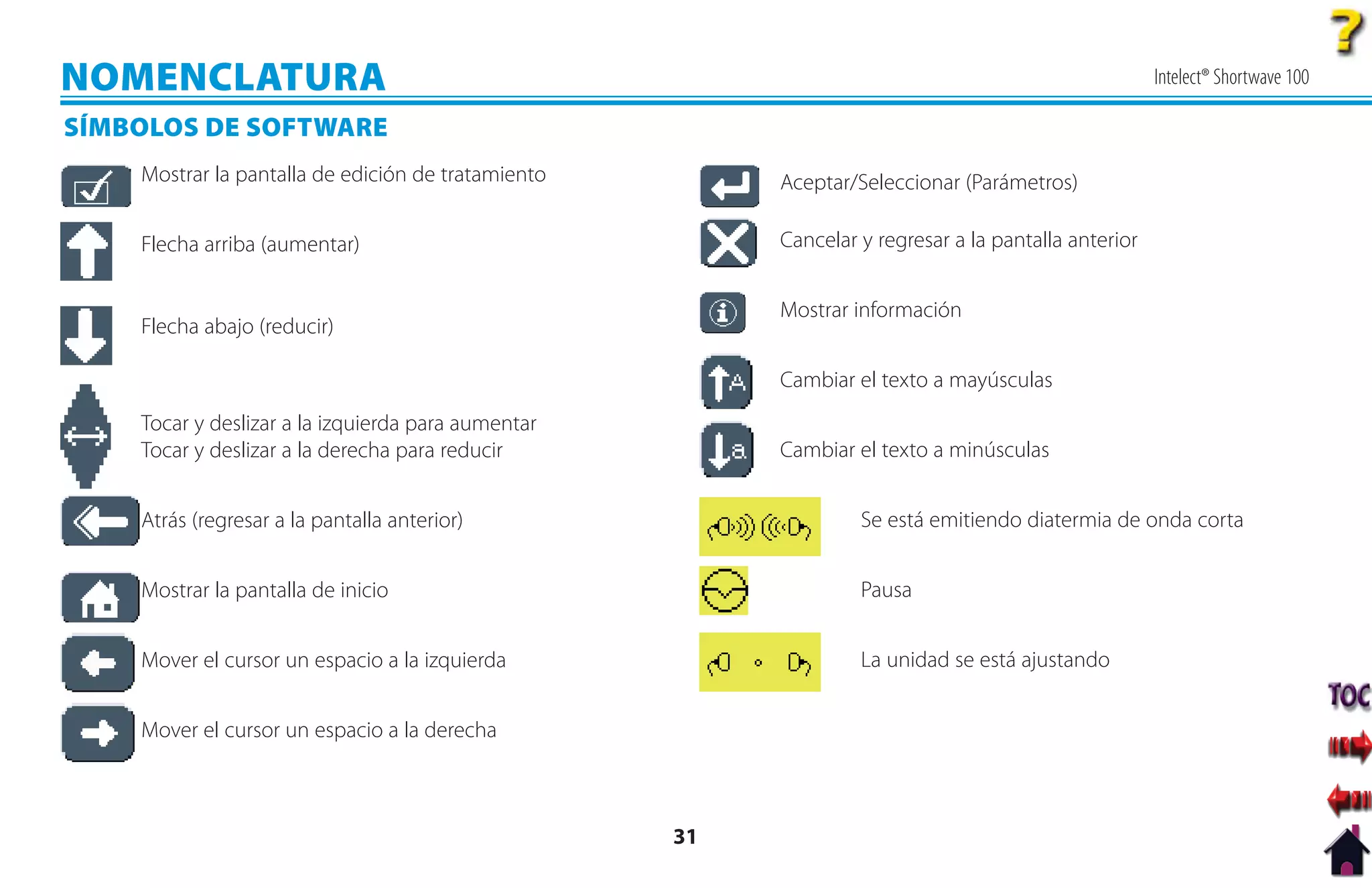

35. NOMENCLATURA Intelect® Shortwave 100
SÍMBOLOS DE SOFTWARE
Mostrar la pantalla de edición de tratamiento Aceptar/Seleccionar (Parámetros)
Flecha arriba (aumentar) Cancelar y regresar a la pantalla anterior
Mostrar información
Flecha abajo (reducir)
Cambiar el texto a mayúsculas
Tocar y deslizar a la izquierda para aumentar
Tocar y deslizar a la derecha para reducir Cambiar el texto a minúsculas
Atrás (regresar a la pantalla anterior) Se está emitiendo diatermia de onda corta
Mostrar la pantalla de inicio Pausa
Mover el cursor un espacio a la izquierda La unidad se está ajustando
Mover el cursor un espacio a la derecha
31

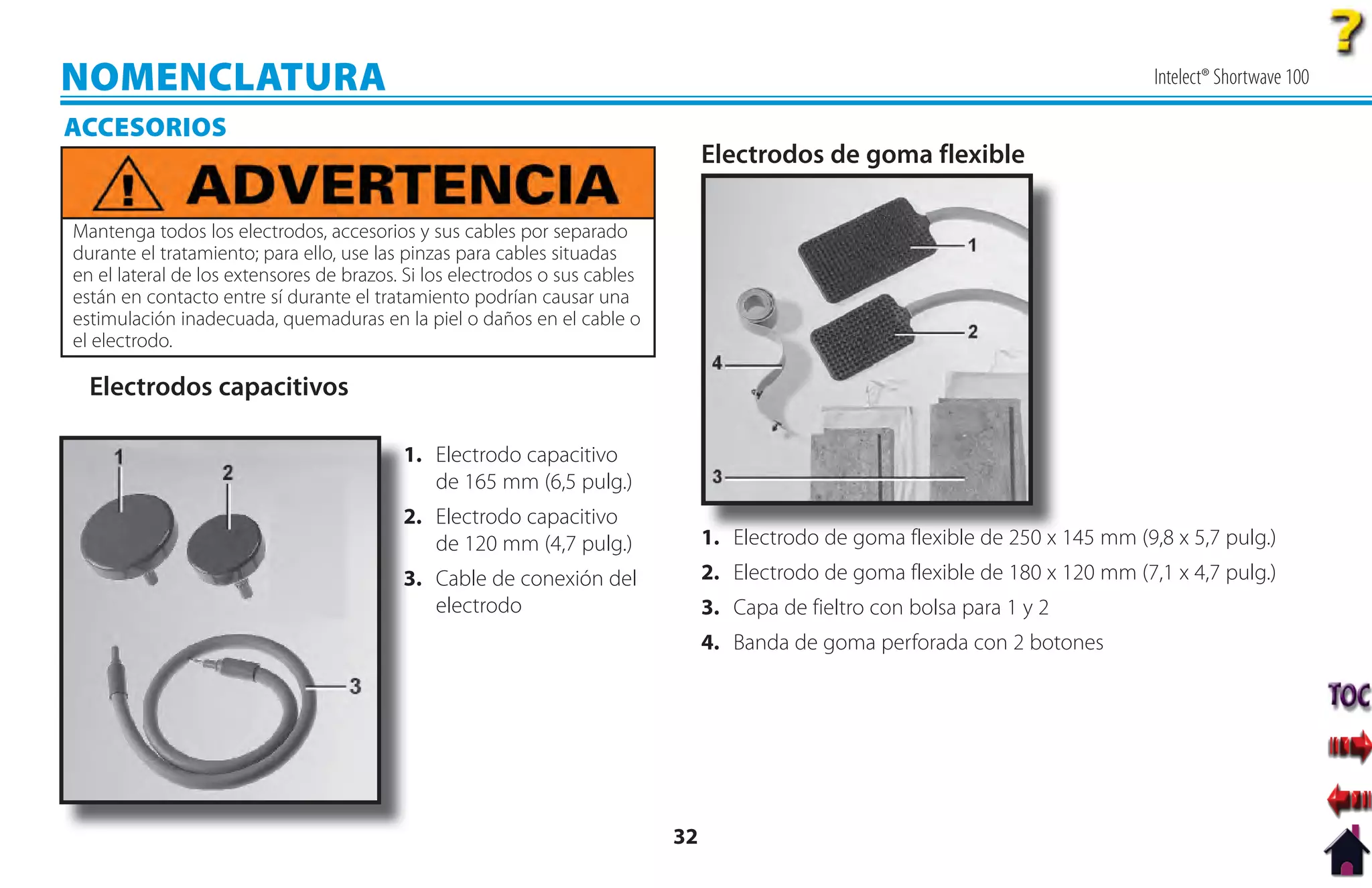

36. NOMENCLATURA Intelect® Shortwave 100
ACCESORIOS
Electrodos de goma flexible
Mantenga todos los electrodos, accesorios y sus cables por separado
durante el tratamiento; para ello, use las pinzas para cables situadas
en el lateral de los extensores de brazos. Si los electrodos o sus cables
están en contacto entre sí durante el tratamiento podrían causar una
estimulación inadecuada, quemaduras en la piel o daños en el cable o
el electrodo.
Electrodos capacitivos
1
1. Electrodo capacitivo
de 165 mm (6,5 pulg.)
2
2. Electrodo capacitivo
de 120 mm (4,7 pulg.) 1. Electrodo de goma flexible de 250 x 145 mm (9,8 x 5,7 pulg.)
3
3. Cable de conexión del 2. Electrodo de goma flexible de 180 x 120 mm (7,1 x 4,7 pulg.)
electrodo 3. Capa de fieltro con bolsa para 1 y 2
4. Banda de goma perforada con 2 botones
32

37. NOMENCLATURA Intelect® Shortwave 100
ACCESORIOS CONTINUACIÓN
Electrodo monode (circular) Tubo indicador de descarga
Para verificar que la energía de diatermia de onda corta está siendo
transmitida realmente, este pequeño tubo fluorescente se ilumina
cuando se encuentra entre los electrodos capacitivos o de goma
flexible, o cerca del electrodo monode y diplode (suponiendo que la
sesión de terapia está en curso).
NOTA: El tubo indicador de descarga no se
iluminará si la potencia de salida está en un ajuste bajo.
Electrodo monode redondo (circular) de 14 cm (5,5 pulg.) con cable
Electrodos diplode
Electrodo diplode rectangular curvado de 18 x 39 cm (7 x 15,4 pulg.)
con cable
33
