Este documento describe las compuertas lógicas AND, OR y NOT. Explica que una compuerta lógica es un dispositivo electrónico que representa un operador booleano. Describe las ecuaciones características de cada compuerta, así como dos prácticas realizadas con compuertas lógicas en un protoboard donde se muestran circuitos simples y uno más complejo interactuando varias compuertas.

1. INTITUTO TECNOLOGICO DE TUXTEPECALUMNOS:JAVIER HERMOSILLO SEVEROJESUS ALBERTO GALLEGOS MEDINAPROFESOR:JULIO AGUILAR CARMONA

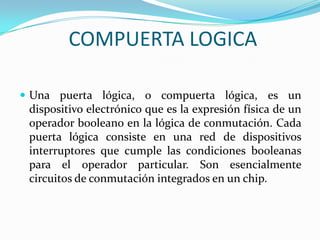

2. COMPUERTA LOGICAUna puerta lógica, o compuerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.

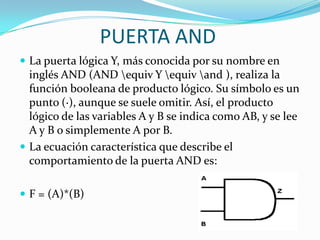

3. PUERTA ANDLa puerta lógica Y, más conocida por su nombre en inglés AND (AND \equiv Y \equiv \and ), realiza la función booleana de producto lógico. Su símbolo es un punto (·), aunque se suele omitir. Así, el producto lógico de las variables A y B se indica como AB, y se lee A y B o simplemente A por B.La ecuación característica que describe el comportamiento de la puerta AND es:F = (A)*(B)

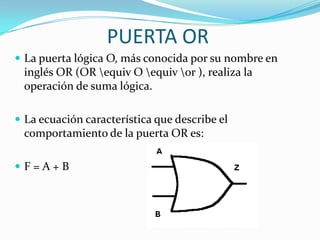

4. PUERTA ORLa puerta lógica O, más conocida por su nombre en inglés OR (OR \equiv O \equiv \or ), realiza la operación de suma lógica.La ecuación característica que describe el comportamiento de la puerta OR es:F = A + B

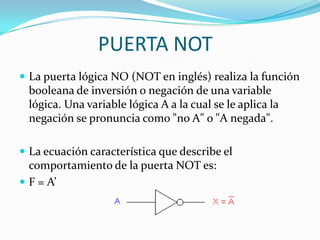

5. PUERTA NOTLa puerta lógica NO (NOT en inglés) realiza la función booleana de inversión o negación de una variable lógica. Una variable lógica A a la cual se le aplica la negación se pronuncia como "no A" o "A negada".La ecuación característica que describe el comportamiento de la puerta NOT es:F = A’

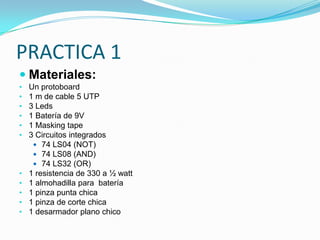

6. PRACTICA 1 Materiales:Un protoboard

7. 1 m de cable 5 UTP

8. 3 Leds

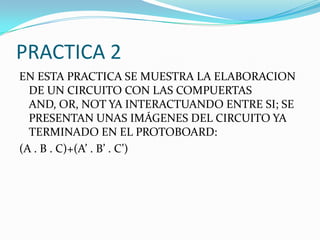

9. 1 Batería de 9V

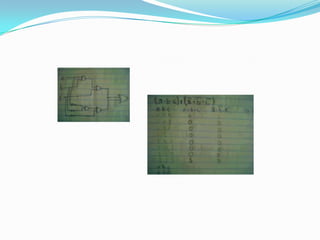

10. 1 Masking tape
