El documento presenta un catálogo de componentes electrónicos que incluye diodos, LEDs, zener, transistores (BJT, MOSFET, IGBT), UJT, temporizador 555, SCR, TRIAC, DIAC, amplificador operacional 741 y compuertas lógicas (AND, NAND, NOR, XNOR), describiendo brevemente la función de cada uno y su precio.

1. CATALOGO DE
COMPONENTES
ELECTRÓNICOS
DANIELA ROJAS FONSECA
5-7

2. DIODO
RECTIFICADO
R
• En electrónica, un
rectificador es el elemento o
circuito que permite
convertir la corriente alterna
en corriente continua.1 Esto
se realiza utilizando diodos
rectificadores, ya sean
semiconductores de estado
sólido, válvulas al vacío o
válvulas gaseosas como las
de vapor de mercurio
Precio ¢70 c/u

3. LE
D
• Los ledes se usan como
indicadores en muchos
dispositivos y en
iluminación. Los primeros
ledes emitían luz roja de
baja intensidad, pero los
dispositivos actuales
emiten luz de alto brillo
en el espectro infrarrojo,
visible y ultravioleta.
• Debido a su capacidad de
operación a altas
frecuencias, son también
útiles en tecnologías
Precio ¢160
c/u

4. ZENE
R
• El diodo zener es un
tipo especial de diodo,
que siempre se utiliza
polarizado
inversamente. Recordar
que los diodos
comunes, como el
diodo rectificador (en
donde se aprovechan
sus características de
polarización directa y
polarización inversa),
conducen siempre en el
sentido de la flecha.
Precio ¢230 c/u

5. TRANSISTOR BJT
• BJT (Bipolar Junction
Transistor)
• • Los transistores de unión
bipolares, son dispositivos de
estado sólido de tres
terminales, núcleo de circuitos
de conmutación y procesado
de señal.
• Hay dos uniones un PNP y
NPN
PRECIO ¢160 C/U

6. TRANSISTOR
MOSFET
• es un transistor utilizado
para amplificar o
conmutar señales
electrónicas. Es el
transistor más utilizado
en la industria
microelectrónica, ya sea
en circuitos analógicos o
digitales, aunque el
transistor de unión
bipolar fue mucho más
popular en otro tiempo.
Prácticamente la
totalidad de los
microprocesadores
comerciales están
basados en transistores
PRECIO ¢160 CD/U

7. IGBT
• Es un dispositivo semiconductor
que generalmente se aplica como
interruptor controlado en circuitos
de electrónica de potencia. Este
dispositivo posee la
características de las señales de
puerta de los transistores de
efecto campo con la capacidad de
alta corriente y bajo voltaje de
saturación del transistor bipolar,
combinando una puerta aislada
FET para la entrada de control y
un transistor bipolar como
interruptor en un solo dispositivo.
El circuito de excitación del IGBT
es como el del MOSFET, mientras
que las características de
conducción son como las del BJT.
Precio ¢160 c/u

8. UJT
• es un tipo de transistor
que contiene dos zonas
semiconductoras. Tiene
tres terminales
denominados emisor (E),
base uno (B_1) y base
dos (B_2). Está formado
por una barra
semiconductora tipo N,
entre los terminales
B_1-B_2, en la que se
difunde una región tipo
P+, el emisor, en algún
punto a lo largo de la
barra, lo que determina
el valor del parámetro η,
standoff ratio, conocido
como razón de
resistencias o factor
Precio ¢160
c/u

9. 555
• El temporizador IC 555 es un
circuito integrado (chip) que se
utiliza en una variedad de
aplicaciones y se aplica en la
generación de pulsos y de
oscilaciones. El 555 puede ser
utilizado para proporcionar
retardos de tiempo, como un
oscilador, y como un circuito
integrado flip-flop. Sus derivados
proporcionan hasta cuatro
circuitos de sincronización en un
solo paquete. Introducido en 1971
por Signetics, el 555 sigue siendo
de uso generalizado debido a su
facilidad de uso, precio bajo y la
estabilidad.
Precio ¢750 c/u

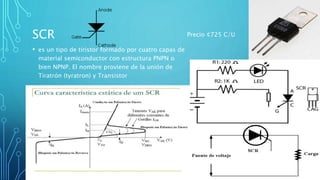

10. SCR
• es un tipo de tiristor formado por cuatro capas de
material semiconductor con estructura PNPN o
bien NPNP. El nombre proviene de la unión de
Tiratrón (tyratron) y Transistor
• Un SCR posee tres conexiones: ánodo, cátodo y
gate (puerta
Precio ¢725 C/U

11. TRIAC
Es un dispositivo
semiconductor, de la familia
de los tiristores. La diferencia
con un tiristor convencional es
que éste es unidireccional y el
TRIAC es bidireccional. De
forma coloquial podría decirse
que el TRIAC es un interruptor
capaz de conmutar la corriente
alterna.
Su estructura interna se
asemeja en cierto modo a la
disposición que formarían dos
SCR en direcciones opuestas.
Posee tres electrodos: A1, A2
(en este caso pierden la
denominación de ánodo y
cátodo) y puerta. El disparo del
PRECIO ¢800 C/U

12. DIAC
• Es un dispositivo semiconductor de
dos conexiones. Es un diodo
bidireccional disparable que conduce
la corriente sólo tras haberse
superado su tensión de disparo, y
mientras la corriente circulante no
sea inferior al valor característico
para ese dispositivo. El
comportamiento es
fundamentalmente el mismo para
ambas direcciones de la corriente. La
mayoría de los DIAC tienen una
tensión de disparo de alrededor de
30 V. En este sentido, su
comportamiento es similar a una
lámpara de neón.
• Los DIAC son una clase de tiristor, y
PRECIO ¢750 C/U

13. AMPLIFICADOR OPERACIONAL 741
• Se trata de un dispositivo
electrónico (normalmente se
presenta como circuito integrado)
que tiene dos entradas y una
salida. La salida es la diferencia de
las dos entradas multiplicada por
un factor (G) (ganancia):
Precio ¢750 c/u

14. COMPUERTAS LÓGICAS AND
• es una puerta lógica digital que
implementa la conjunción lógica -
se comporta de acuerdo a la tabla
de verdad mostrada a la derecha.
Ésta entregará una salida ALTA (1),
dependiendo de los valores de las
entradas, siendo este caso, al
recibir solo valores altos en ambas
entradas. Si alguna de estas
entradas no son ALTAS, entonces
se mostrará un valor de salida
BAJA (0). En otro sentido, la
función de la compuerta AND
efectivamente encuentra el
mínimo entre dos dígitos binarios,
así como la función OR encuentra
el máximo. Por lo tanto, la salida X
solamente es "1" (1 lógico, nivel
alto) cuando la entrada A como la
entrada B están en "1". En otras
Precio ¢850 c/u

15. COMPUERTAS LÓGICAS NAND
• es una puerta lógica que produce una salida
que es falsa solamente si todas sus entradas
son verdaderas; por tanto, su salida es
complemento a la de la puerta AND, -se
comporta de acuerdo a la tabla de verdad
mostrada a la derecha. Cuando todas sus
entradas están en 1 (uno) o en ALTA, su salida
está en 0 o en BAJA, mientras que cuando una
sola de sus entradas o ambas están en 0 o en
BAJA, su SALIDA va a estar en 1 o en ALTA.
• Se puede ver claramente que la salida X
solamente es "0" (0 lógico, nivel bajo) cuando
la entrada A como la entrada B están en "1".
En otras palabras la salida X es igual a 0
cuando la entrada A y la entrada B son 1.
PRECIO ¢800 C/U

16. COMPUERTAS LÓGICAS
NOR
• es una puerta lógica digital que implementa la disyunción lógica negada -
se comporta de acuerdo a la tabla de verdad mostrada a la derecha.
Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1
o en ALTA, mientras que cuando una sola de sus entradas o ambas están
en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado
de la negación de que el operador OR. También puede ser visto como una
puerta AND con todas las entradas invertidas. El NOR es una operación
completamente funcional. Las puertas NOR se pueden combinar para
generar cualquier otra función lógica. En cambio, el operador OR es
monótono, ya que solo se puede cambiar BAJA a ALTA, pero no viceversa.
• En la mayoría, pero no en todas, las implementaciones de circuitos, la
negación viene libre—incluyendo CMOS y TTL. En tales familias lógicas, el
OR es la operación más complicada; puede utilizar un NOR seguido de un
NOT. Una excepción importante es que algunas formas de la familia lógica
dominó.
• La Apollo Guidance Computer original utilizaba 4.100 CCII, cada uno que
contiene solo una puerta NOR de 3 entradas.
PRECIO ¢850 C/U

17. COMPUERTAS LÓGICAS XNOR
• es una puerta lógica digital
cuya función es la inversa
de la puerta OR exclusiva
(XOR). La versión de dos
entradas implementa la
igualdad lógica,
comportándose de acuerdo
a la tabla de verdad de la
derecha. Una salida ALTA
(1) resulta si ambas las
entradas a la puerta son las
mismas. Si una pero no
PRECIO ¢700 C/U
