InstitutoTécnico
Superior Industrial
Tecnología e Informática
9° - 2014
Es la representación gráfica de una idea creativa,
de un objeto artístico o funcional, de un dispositivo
mecánico, o de la estructura o funcionamiento de
un sistema o proceso.

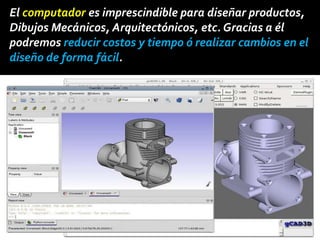

El computador es imprescindible para diseñar productos,
Dibujos Mecánicos, Arquitectónicos, etc. Gracias a él
podremos reducir costos y tiempo ó realizar cambios en el
diseño de forma fácil.

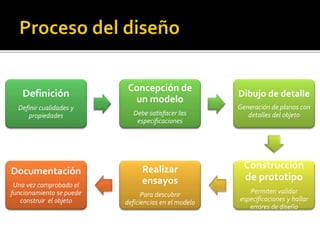

Definición
Definir cualidades y
propiedades
Concepción de
un modelo
Debe satisfacer las
especificaciones
Dibujo de detalle
Generación de planos con
detalles del objeto
Construcción
de prototipo
Permiten validar
especificaciones y hallar
errores de diseño
Realizar
ensayos
Para descubrir
deficiencias en el modelo
Documentación
Una vez comprobado el
funcionamiento se puede
construir el objeto

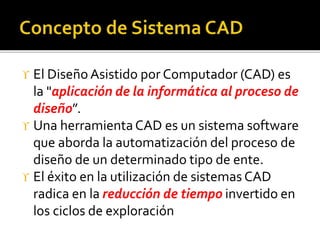

 El Diseño Asistido por Computador (CAD) es
la "aplicación de la informática al proceso de
diseño”.
 Una herramientaCAD es un sistema software
que aborda la automatización del proceso de
diseño de un determinado tipo de ente.
 El éxito en la utilización de sistemas CAD
radica en la reducción de tiempo invertido en
los ciclos de exploración

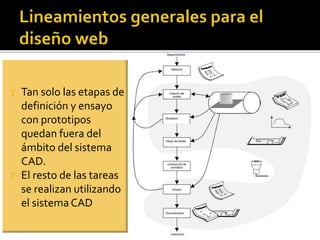

 Tan solo las etapas de
definición y ensayo
con prototipos
quedan fuera del
ámbito del sistema
CAD.
 El resto de las tareas
se realizan utilizando
el sistema CAD

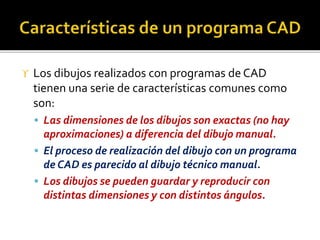

 Los dibujos realizados con programas de CAD
tienen una serie de características comunes como
son:
 Las dimensiones de los dibujos son exactas (no hay
aproximaciones) a diferencia del dibujo manual.
 El proceso de realización del dibujo con un programa
de CAD es parecido al dibujo técnico manual.
 Los dibujos se pueden guardar y reproducir con
distintas dimensiones y con distintos ángulos.

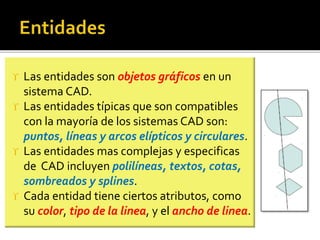

 Las entidades son objetos gráficos en un
sistema CAD.
 Las entidades típicas que son compatibles
con la mayoría de los sistemas CAD son:
puntos, líneas y arcos elípticos y circulares.
 Las entidades mas complejas y especificas
de CAD incluyen polilíneas, textos, cotas,
sombreados y splines.
 Cada entidad tiene ciertos atributos, como
su color, tipo de la linea, y el ancho de linea.

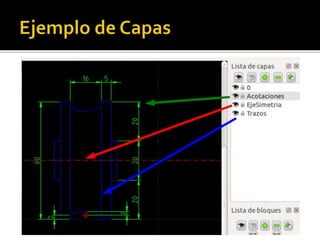

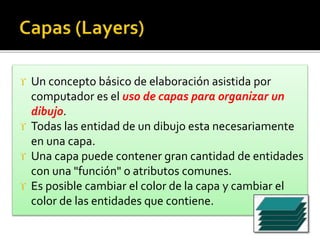

 Un concepto básico de elaboración asistida por
computador es el uso de capas para organizar un
dibujo.
 Todas las entidad de un dibujo esta necesariamente
en una capa.
 Una capa puede contener gran cantidad de entidades
con una "función" o atributos comunes.
 Es posible cambiar el color de la capa y cambiar el
color de las entidades que contiene.

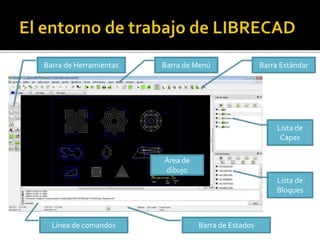

Barra de MenúBarra de Herramientas
Área de
dibujo
Lista de
Capas
Lista de
Bloques
Línea de comandos Barra de Estados
Barra Estándar

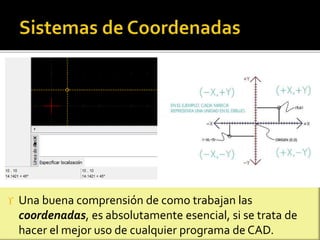

 Una buena comprensión de como trabajan las
coordenadas, es absolutamente esencial, si se trata de
hacer el mejor uso de cualquier programa de CAD.

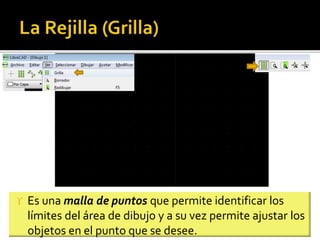

 Es una malla de puntos que permite identificar los
límites del área de dibujo y a su vez permite ajustar los
objetos en el punto que se desee.

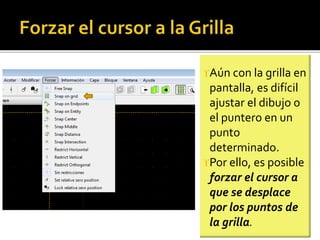

Aún con la grilla en
pantalla, es difícil
ajustar el dibujo o
el puntero en un
punto
determinado.
Por ello, es posible
forzar el cursor a
que se desplace
por los puntos de
la grilla.

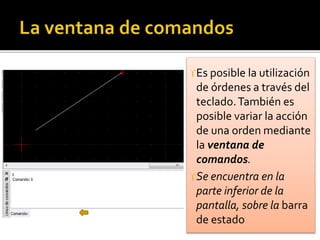

Es posible la utilización
de órdenes a través del
teclado.También es
posible variar la acción
de una orden mediante
la ventana de
comandos.
Se encuentra en la
parte inferior de la
pantalla, sobre la barra
de estado

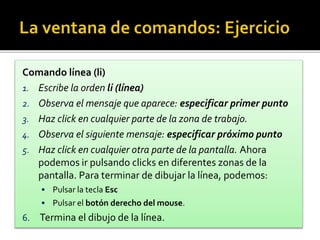

Comando línea (li)
1. Escribe la orden li (línea)
2. Observa el mensaje que aparece: especificar primer punto
3. Haz click en cualquier parte de la zona de trabajo.
4. Observa el siguiente mensaje: especificar próximo punto
5. Haz click en cualquier otra parte de la pantalla. Ahora
podemos ir pulsando clicks en diferentes zonas de la
pantalla. Para terminar de dibujar la línea, podemos:
 Pulsar la tecla Esc
 Pulsar el botón derecho del mouse.
6. Termina el dibujo de la línea.

Introducción al CAD

  • 1.
  • 2.
    Es la representacióngráfica de una idea creativa, de un objeto artístico o funcional, de un dispositivo mecánico, o de la estructura o funcionamiento de un sistema o proceso.
  • 3.
    El computador esimprescindible para diseñar productos, Dibujos Mecánicos, Arquitectónicos, etc. Gracias a él podremos reducir costos y tiempo ó realizar cambios en el diseño de forma fácil.
  • 4.
    Definición Definir cualidades y propiedades Concepciónde un modelo Debe satisfacer las especificaciones Dibujo de detalle Generación de planos con detalles del objeto Construcción de prototipo Permiten validar especificaciones y hallar errores de diseño Realizar ensayos Para descubrir deficiencias en el modelo Documentación Una vez comprobado el funcionamiento se puede construir el objeto
  • 5.
     El DiseñoAsistido por Computador (CAD) es la "aplicación de la informática al proceso de diseño”.  Una herramientaCAD es un sistema software que aborda la automatización del proceso de diseño de un determinado tipo de ente.  El éxito en la utilización de sistemas CAD radica en la reducción de tiempo invertido en los ciclos de exploración
  • 6.
     Tan sololas etapas de definición y ensayo con prototipos quedan fuera del ámbito del sistema CAD.  El resto de las tareas se realizan utilizando el sistema CAD
  • 8.
     Los dibujosrealizados con programas de CAD tienen una serie de características comunes como son:  Las dimensiones de los dibujos son exactas (no hay aproximaciones) a diferencia del dibujo manual.  El proceso de realización del dibujo con un programa de CAD es parecido al dibujo técnico manual.  Los dibujos se pueden guardar y reproducir con distintas dimensiones y con distintos ángulos.
  • 9.
     Las entidadesson objetos gráficos en un sistema CAD.  Las entidades típicas que son compatibles con la mayoría de los sistemas CAD son: puntos, líneas y arcos elípticos y circulares.  Las entidades mas complejas y especificas de CAD incluyen polilíneas, textos, cotas, sombreados y splines.  Cada entidad tiene ciertos atributos, como su color, tipo de la linea, y el ancho de linea.
  • 10.
     Un conceptobásico de elaboración asistida por computador es el uso de capas para organizar un dibujo.  Todas las entidad de un dibujo esta necesariamente en una capa.  Una capa puede contener gran cantidad de entidades con una "función" o atributos comunes.  Es posible cambiar el color de la capa y cambiar el color de las entidades que contiene.
  • 12.
    Barra de MenúBarrade Herramientas Área de dibujo Lista de Capas Lista de Bloques Línea de comandos Barra de Estados Barra Estándar
  • 13.
     Una buenacomprensión de como trabajan las coordenadas, es absolutamente esencial, si se trata de hacer el mejor uso de cualquier programa de CAD.
  • 14.
     Es unamalla de puntos que permite identificar los límites del área de dibujo y a su vez permite ajustar los objetos en el punto que se desee.
  • 15.
    Aún con lagrilla en pantalla, es difícil ajustar el dibujo o el puntero en un punto determinado. Por ello, es posible forzar el cursor a que se desplace por los puntos de la grilla.
  • 16.
    Es posible lautilización de órdenes a través del teclado.También es posible variar la acción de una orden mediante la ventana de comandos. Se encuentra en la parte inferior de la pantalla, sobre la barra de estado
  • 17.
    Comando línea (li) 1.Escribe la orden li (línea) 2. Observa el mensaje que aparece: especificar primer punto 3. Haz click en cualquier parte de la zona de trabajo. 4. Observa el siguiente mensaje: especificar próximo punto 5. Haz click en cualquier otra parte de la pantalla. Ahora podemos ir pulsando clicks en diferentes zonas de la pantalla. Para terminar de dibujar la línea, podemos:  Pulsar la tecla Esc  Pulsar el botón derecho del mouse. 6. Termina el dibujo de la línea.
