1. ING. VINICIO ACUÑADEPARTAMENTO DE ENERGÍA Y MECÁNICADISEÑO Y MANUFACTURA ASISTIDO POR COMPUTADOR (cad/cam)

2. contenidoMaquinas CNCCADAutocad 2DSolidWork 3DPrototipado 3DCAMSimulador MACHMaster CamMecanizado CNC- CAD/CAMING. VINICIO ACUÑA

3. CONTROL NUMÉRICO COMPUTARIZADOCNCING. VINICIOACUÑA

4. CNC es el acrónimo de “ComputerNumerical Control”Se trata de un método de control de los movimientos de una máquina, pudiendo ser ésta: un torno, una fresadora, una rectificadora, una soldadora, una cortadora, una electroerosionadora, una máquina textil, etc.ING. VINICIOACUÑA

5. APLICACIONESGracias a lo anterior, puede hacer movimientos que no se pueden lograr manualmente como círculos, líneas diagonales y figuras complejas tridimensionales. Una vez programada la máquina, ésta ejecuta todas las operaciones por sí sola, sin necesidad de que el operador esté manejándola.ING. VINICIOACUÑA

6. CNC APLICADO A LOS MÉTODOS DE CORTEING. VINICIOACUÑA

7. CNC APLICADO A LA INDUSTRIA TEXTILING. VINICIOACUÑA

8. CNC APLICADO A LA MEDICIÓNING. FAUSTO ACUÑA

9. CNC APLICADO A LA MANUFACTURA

10. INTRODUCCION AL CNCEl CNC tuvo su origen a principios de los años cincuenta, en esta época las computadoras estaban en sus inicios y eran tan grandes que el espacio ocupado por la computadora era mayor que el de la máquina.Hoy día las computadoras son cada vez más pequeñas y económicas, con lo que el uso del CNC se ha extendido a todo tipo de maquinaria.ING. VINICIOACUÑA

11. RESEÑA HISTÓRICAEn 1952 se comenzaron a fabricar las primeras maquinas de control numérico (NC) a nivel industrial.En 1970 al control NC se le agrega el microcomputador y se lo perfecciona hasta llegar a ser CNC totalmente controlado por un computador.Después de 1972 las máquinas CNC han venido evolucionado a la par con los computadores haciéndolas más confiables y fáciles de manejar.ING. VINICIOACUÑA

12. Contraste entre una máquina convencional y una máquina C.N.C. ING. VINICIOACUÑA

13. PROCESOEl término "control numérico" se debe a que las órdenes dadas a la máquina son indicadas mediante códigos numéricos. Esto se ejerce a través del siguiente proceso:DibujoProgramaciónUnidad de ControlMáquina HerramientaSimulaciónInterfaseInterfaseING. VINICIOACUÑA

14. DIBUJO DEL PROYECTO (CAD)Para dibujar el proyecto, sea éste: pieza, corte, bordado, etc. Se utiliza el CAD que es el acrónimo de ‘ComputerAidedDesign’ o diseño asistido por computador. La función principal en estas herramientas es la definición de la geometría del diseño (pieza mecánica, circuito electrónico, etc.) ya que la geometría es esencial para las actividades subsecuentes en el ciclo de producto.ING. VINICIOACUÑA

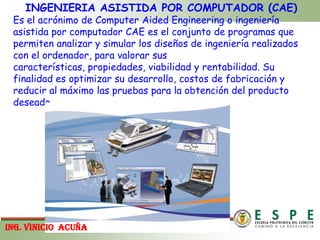

15. INGENIERIA ASISTIDA POR COMPUTADOR (CAE)Es el acrónimo de ComputerAidedEngineering o ingeniería asistida por computador CAE es el conjunto de programas que permiten analizar y simular los diseños de ingeniería realizados con el ordenador, para valorar sus características, propiedades, viabilidad y rentabilidad. Su finalidad es optimizar su desarrollo, costos de fabricación y reducir al máximo las pruebas para la obtención del producto deseado.ING. VINICIOACUÑA

16. INGENIERIA ASISTIDA POR COMPUTADOR (CAE)La mayoría de ellas se presentan como módulos o extensiones de aplicaciones CAD, que incorporan:Análisis cinemático. Análisis por el método de elementos finitos (FEM, FiniteElementsMethod). Maquinado por control numérico CNC (ComputeredNumeric Control). De exportación de ficheros "Stl" (Estereolitografía) para máquinas de prototipado rápido. ING. VINICIOACUÑA

17. PROGRAMACION DEL PROYECTO (CAM)Para programar el proyecto se utiliza el CAM que es el acrónimo de ‘ComputerAidedManufacturing’ o manufactura asistida por computador. El sistema CAM toma la información del diseño y genera la ruta de corte que tiene que seguir la herramienta para fabricar la pieza deseada.ING. VINICIOACUÑA

18. PROGRAMACION DEL PROYECTO (CAM)A partir de esta ruta de corte se crea automáticamente el programa de maquinado, el cual puede ser introducido a la máquina mediante un disco o enviado electrónicamente vía puerto.ING. VINICIOACUÑA

19. SIMULACION DEL PROYECTOSe trata de un modelo de máquina virtual, para que el usuario pueda pre visualizar mediante software el mecanizado de su proyecto elaborado en CAD y posteriormente pueda diseñar operaciones de mecanizado sobre una máquina real. En esta operación el usuario define el orden de ejecución de las operaciones, la vinculación entre ellas, la posición entre las herramientas de corte y sujeción para evitar posibles colisiones, los límites de giro, orientación y desplazamiento de la máquina completa.ING. VINICIOACUÑA

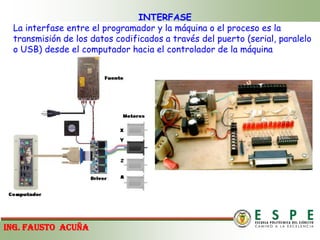

20. INTERFASELa interfase entre el programador y la máquina o el proceso es la transmisión de los datos codificados a través del puerto (serial, paralelo o USB) desde el computador hacia el controlador de la máquinaING. FAUSTO ACUÑA

21. CONTROLADOREl controlador se encarga de decodificar la información enviada por el programador y transformar en pulsos eléctricos, los mismos que activarán los motores en velocidad y posición exactas.ING. VINICIOACUÑA

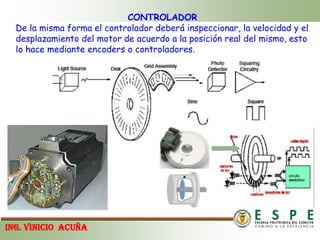

22. CONTROLADORDe la misma forma el controlador deberá inspeccionar, la velocidad y el desplazamiento del motor de acuerdo a la posición real del mismo, esto lo hace mediante encoders o controladores.ING. VINICIOACUÑA

23. MÁQUINASe encargará de mecanizar, mediante una herramienta de corte, el proyecto codificado por el CAM, controlado y supervisado por la unidad de control ING. VINICIOACUÑA

24. MÁQUINAS SEGÚN EL NÚMERO DE EJESSegún sea la complejidad del mecanizado, tendremos máquinas de dos (x,y), tres (x, y,z), cuatro (x,y,z,a), cinco (x,y,z,a,b), seis o más ejes.ING. VINICIOACUÑA

25. MÁQUINAS SEGÚN EL NÚMERO DE EJESMáquinas de cinco (x,y,z,b,c) y seis (x,y,z,b,c,w)ING. VINICIOACUÑA

26. MÁQUINAS SEGÚN EL TIPO DE MECANIZADOSegún los movimientos que se pueden controlar sobre una máquina, las CNC se clasifican en:Punto a punto (PTP), Paraxial y De trayectoria continua o contorneado.ING. VINICIOACUÑA

27. MÁQUINAS SEGÚN EL TIPO DE CONTROLSegún sea el tipo de control, tendremos máquinas con control de lazo abierto ING. VINICIOACUÑA

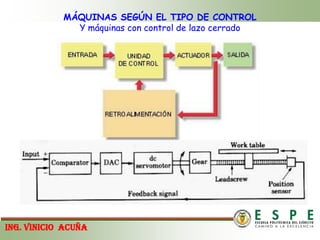

28. MÁQUINAS SEGÚN EL TIPO DE CONTROLY máquinas con control de lazo cerradoING. VINICIOACUÑA

29. MÁQUINAS SEGÚN EL TIPO DE ACTUADORSegún sea el tipo de actuador o motor, tendremos máquinas con motores paso a paso PaP, máquinas con servomotores DC, máquinas con conmutación electrónica (brushless motor) y máquinas con servomotores AC.ING. VINICIOACUÑA

30. DISEÑO Y CONSTRUCCIÓN DE UN PROTOTIPO DE MÁQUINA TALADRADORA CNC

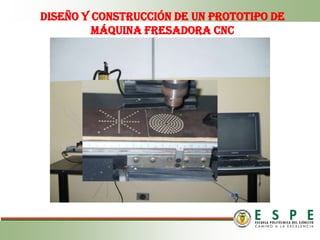

31. DISEÑO Y CONSTRUCCIÓN DE UN PROTOTIPO DE MÁQUINA FRESADORA CNC

32. SISTEMA AUTOMÁTICO DE CORTE POR PLASMA MEDIANTE CONTROL NUMÉRICO COMPUTARIZADO – CNC

33. AUTOMATIZACION DE LA FRESADORA CNC BRIDGEPORTSERIE I

34. Diseño asistido por computadorcadEl diseño asistido por computadora CAD (computer-aideddesign), es el uso de un amplio rango de herramientas computacionales que asisten a ingenieros, arquitectos y a otros profesionales del diseño en sus actividades.ING. VINICIOACUÑA

35. Diseño asistido por computador (Cad)Estas herramientas se pueden dividir en programas de dibujo en dos dimensiones (2D) y modeladores en tres dimensiones (3D). Las herramientas de dibujo en 2D se basan en entidades geométricas vectoriales como puntos, líneas, arcos y polígonos, con las que se puede operar a través de una interfaz gráfica. Los modeladores en 3D añaden superficies y sólidosING. VINICIOACUÑA

36. Software para 2D y 3DAutocadMechanicalInventorSolidWorkCatiaUGS NXING. VINICIOACUÑA

37. Software para 2D y 3DRinoceros

38. Solidedge

39. Pro engineer

40. Universal Mechanism

41. Kompas 3D

42. 20 – sim

43. Iron CADING. VINICIOACUÑA
