El documento describe los diferentes tipos de dibujos técnicos, incluyendo su clasificación según el objetivo, forma de confección y perspectiva. Explica que los dibujos técnicos intentan representar objetos de manera exacta a diferencia de los dibujos artísticos. También cubre temas como las vistas principales de objetos y los sistemas europeo y americano.

1. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

2. Desde sus orígenes, el hombre ha tratado de comunicarse mediante grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, etc., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

3. A lo largo de la historia, esta comunicación mediante dibujos, ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

4. CLASIFICACIÓN DE LOS TIPOS DE DIBUJOS TÉCNICOS Arquitectónico Mecánico Eléctrico Planos de Ensamble Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

5. CLASIFICACIÓN DE LOS DIBUJOS SEGÚN SU OBJETIVO: Croquis : Representación a mano alzada respetando las proporciones de los objetos. Dibujo : Representación a escala con todos los datos necesarios para definir el objeto. Plano : Representación de los objetos en relación con su posición o la función que cumplen. Gráficos, Diagramas : Representación gráfica de medidas, valores, de procesos de trabajo, etc. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

6. CLASIFICACIÓN DE LOS DIBUJOS SEGÚN LA FORMA DE CONFECCIÓN: Dibujo a lápiz : Cualquiera de los dibujos anteriores realizados a lápiz. Dibujo a tinta : Ídem, pero ejecutado a tinta. Original : El dibujo realizado por primera vez y, en general, sobre papel traslúcido. Reproducción : Copia de un dibujo original, obtenida por cualquier procedimiento. Constituyen los dibujos utilizados en la práctica diaria, pues los originales son normalmente conservados y archivados cuidadosamente, tomándose además las medidas de seguridad convenientes. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

7. Dibujos 2d: Geometría básica Líneas: rectas , curvas. Poliedros: cuadrados, rectángulos, polígonos, triángulos. Círculos, óvalos. Construcciones geométricas angulares Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

8. Dibujos 3d: Perspectiva: Caballera Isométrica Cónica a un punto cónica a dos puntos Cónica a tres puntos Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

9. Dibujos 3d: Perspectiva: Caballera Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

10. Dibujos 3d: Perspectiva: Isométrica Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

11. Dibujos 3d: Perspectiva: Cónica a un punto Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

12. Dibujos 3d: Perspectiva: Caballera Isométrica Cónica a un punto cónica a dos puntos Cónica a tres puntos Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

13. Dibujos 3d: Perspectiva: Caballera Isométrica Cónica a un punto cónica a dos puntos Cónica a tres puntos Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

14. En el dibujo mecánico usamos la perspectiva isométrica como modelo para la representación de los modelos mecánicos ya que plasma el objeto con mas similitud a la realidad. el dibujo isométrico tiene como función mostrar una idea al mecánico de cómo debe ser la pieza pero no le da medidas es decir solo le aclara detalles del acabado y para las medidas se usan las vistas. Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA

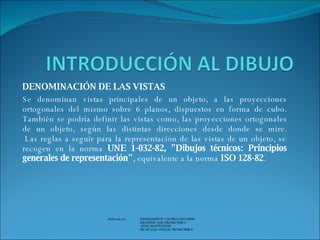

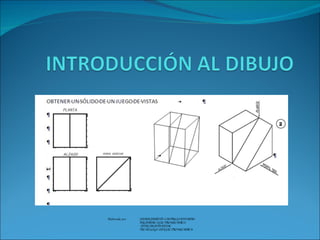

15. DENOMINACIÓN DE LAS VISTAS Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire. Las reglas a seguir para la representación de las vistas de un objeto, se recogen en la norma UNE 1-032-82, "Dibujos técnicos: Principios generales de representación" , equivalente a la norma ISO 128-82 . Elaborado por JAVIER ERNESTO CASTRILLON FORERO INGENIERO ELECTROMECANICO ESPECIALISTA EN SAC TECNOLOGO EN ELECTROMECANICA
