Este documento describe conceptos básicos de electricidad como corriente eléctrica, carga, voltaje, resistencia y fuentes de generación eléctrica. Explica que la corriente eléctrica consiste en el flujo de cargas a través de un conductor impulsado por una fuente de voltaje. Define unidades como el amperio, voltio y ohmio. También cubre temas como conductores, aisladores, códigos de colores para resistencias y conexión de resistores en serie y paralelo.

1. La corriente eléctrica Esquema de un átomo Neutrones Protones Electrones

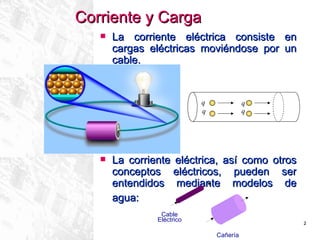

2. La corriente eléctrica consiste en cargas eléctricas moviéndose por un cable. La corriente eléctrica, así como otros conceptos eléctricos, pueden ser entendidos mediante modelos de agua: Corriente y Carga q q q q Cable Eléctrico Cañería

3. El flujo de agua en cañería es análogo a la corriente eléctrica en el modelo de agua: (número moléculas agua que pasan por un punto en un tiempo determinado). El símbolo usado para la carga es Q. La tasa ó rapidez de cambio de dichas cargas en el tiempo, es la corriente eléctrica (I). Corriente y Carga

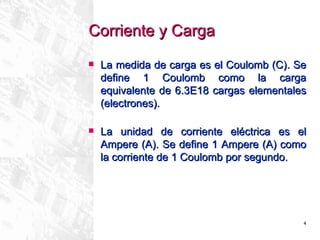

4. Corriente y Carga La medida de carga es el Coulomb (C). Se define 1 Coulomb como la carga equivalente de 6.3E18 cargas elementales (electrones). La unidad de corriente eléctrica es el Ampere (A). Se define 1 Ampere (A) como la corriente de 1 Coulomb por segundo.

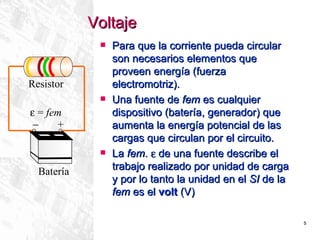

5. Voltaje Para que la corriente pueda circular son necesarios elementos que proveen energía (fuerza electromotriz). Una fuente de fem es cualquier dispositivo (batería, generador) que aumenta la energía potencial de las cargas que circulan por el circuito. La fem .  de una fuente describe el trabajo realizado por unidad de carga y por lo tanto la unidad en el SI de la fem es el volt (V) Batería  +  = fem Resistor

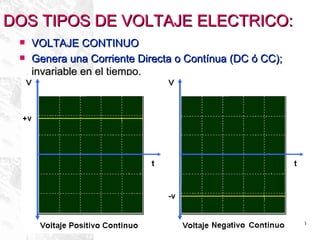

6. VOLTAJE CONTINUO Genera una Corriente Directa o Contínua (DC ó CC); invariable en el tiempo. DOS TIPOS DE VOLTAJE ELECTRICO:

7. VOLTAJE ALTERNO Genera una corriente alterna (AC); variable en el tiempo DOS TIPOS DE VOLTAJE ELECTRICO:

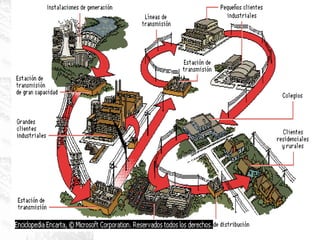

8. HIDROELECTRICAS TERMOELECTRICAS: Carbón, Gas EOLICA QUIMICA NUCLEAR SOLAR. PRINCIPALES FUENTES DE GENERACION ELECTRICA

10. Conductores y Aisladores (1) Conductores : Materiales a través de los cuales la corriente fluye con relativa facilidad. Metales como plata, cobre, oro y aluminio se cuentan entre los mejores conductores.

11. Conductores y Aisladores (2) Aisladores : Materiales que no conducen electricidad. Cerámica, vidrio, plástico, goma, papel seco, aire, etc.

12. Resistencia (1) Resistencia (R) denota la oposición que presenta un determinado material al paso de carga (electrones). En el caso de fluidos también se observa el mismo fenómeno: si la cañería se estrecha o si la tubería es muy larga, hay mayor resistencia al flujo.

13. Resistencia (2) La resistencia dependerá del tipo de material (su composición) y en el caso de cables de su largo (>resistencia) y ancho (<resistencia). La resistencia se mide en Ohm (  ) y existen resistencias (resistores) con valores entre 1  y 10M  .

14. Código de Colores de las Resistencia

16. Unidades de Prefijo en Ingeniería 10 -18 a Atto 10 -15 f Femto 10 -12 p Pico 10 -9 n Nano 10 -6  Micro 10 -3 m Mili 10 3 k Kilo 10 6 M Mega 10 9 G Giga 10 12 T Tera Valor Abreviación Prefijo

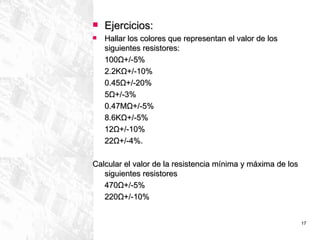

17. Ejercicios: Hallar los colores que representan el valor de los siguientes resistores: 100 Ω +/-5% 2.2K Ω +/-10% 0.45 Ω +/-20% 5 Ω +/-3% 0.47M Ω +/-5% 8.6K Ω +/-5% 12 Ω +/-10% 22 Ω +/-4%. Calcular el valor de la resistencia mínima y máxima de los siguientes resistores 470 Ω +/-5% 220 Ω +/-10%

18. Asociación de Resistores En Serie ,En Paralelo En Mixto R eq(serie) = R eq(paralelo) =

19. NOTA : R1=rojo,rojo,marron,dorado R2=verde,azul,marron,dorado R3=marron,negro,marron,dorado Calcular el resistor equivalente entre los puntos A y B.
