2. Dentro de MasterCam empezaremos nuestro proyecto, abriendo nuestro boceto
2D, y empezar a darle las funciones para el mecanizado.

3. Para abrir el archivo como lo guardamos cambiaremos la búsqueda de archivos en
MasterCam a “.sat”. Si no hacemos este paso, solo buscará archivos
predeterminados del sistema.
Ya al momento de cambiar el archivo y abrir nuestra copia guardada desde
INVENTOR obtenemos lo siguiente:

4. Esta es la muestra del porque la pieza la montamos del punto de origen a lado
izquierdo, es porque el mecanizado en el programa empieza desde el punto de
origen a la izquierda, otro punto a considerar es que nuestro boceto tiene una línea
que marca a nuestra figura eso podrá generar problemas al mecanizar, lo único que
necesitamos es obtener el contorno de nuestra pieza, así que pasaremos a eliminar
esta línea de nuestro boceto.
Podemos observar que al eliminarla se nos muestra las líneas punteadas, es
sencillo solo la seleccionas y en el teclado oprimes “delete o supr”.

5. Pasando estos primeros pasos, es momento de empezar a darle instrucciones al
programa en la parte superior de las barras de herramientas etiquetadas como
“Machine Type” definiremos el tipo de máquina con la que vamos a trabajar, es
lógico que este tipo de piezas se mecanizan en torno entonces pasaremos a
seleccionar este tipo de máquina.
Para torno es “Lathe” y utilizamos la opción Default (por defecto), porque no
estaremos utilizando una máquina en particular se utiliza ya después de que se
hace toda la simulación que ya se vaya a montar el código en la máquina que
usarán.

6. Al seleccionar el tipo de máquina nos aparecerán está listas de propiedades donde
será donde daremos especificaciones más concretas del detallado de la pieza.
Primero configuraremos las dimensiones de la pieza en bruto para un torno siempre
será una pieza cilíndrica, se hará en la parte de propiedades y seleccionar “Stock
Setup”.
lOMoARcPSD|7712726

7. En propiedades vamos a seleccionar las dimensiones, las que configuraremos
serán las que están marcadas como “OD” (diámetro exterior) y “Length” (longitud).

8. Las dimensiones de estás fueron seleccionadas de acuerdo al plano, simplemente le
agregamos unas pulgadas más por temas de rangos de error para poder darle al final un
detallado mejor y no rebajar de más la pieza esto incluye en el diámetro exterior y la
longitud la duplicamos por fines de la pieza por temas de sujeción.
Que la sujeción es el segundo parámetro para configurar se encuentra como Chuck Jaws,

10. En la mayoría de los tornos el primero es el tipo de sujeción más común OD #1, en
la parte inferior izquierda se puede manejar para cambiar los parámetro de
sujeción siempre y cuando los conozca, por fines prácticos lo dejaremos por
defecto.

11. lOMoARcPSD|7712726
Seleccionaremos la posición desde el Stock (seleccionar From stock).

12. Así es como se puede visualizar el sistema de sujeción, dejar un rango de
separación de la pieza con l sujeción porque podría chocar la pieza con este otro.
Nos enfocaremos en 2 movimientos que es uno de desbaste y otro de acabado.
Todo este proceso se harán en la sección llamada Toolpaths que serán desbastar
(rough) y acabado (finish).
Al seleccionar el desbaste nos aparecerá las siguientes opciones:

13. Seleccionaremos la opción “Chain” ya que como nuestra pieza esta compuesta de
una sola sección, está opción nos permite que el corte vaya siguiendo la
geometría de la pieza, si fuera segmentada la pieza utilizaríamos la opción Parcial.
Para las piezas y los parámetros serán las siguientes:
Para el buril obtendremos los siguientes, nos basamos en el ángulo de inclinación
y cual sería de mejor uso para el bate utilizamos un buril a 55° y con dirección a la
izquierda, tenemos que considerar el cómo genera el corte nuestro torno por lo
regular en tornos convencionales los cortes siempre son de izquierda a derecha.
Aquí nosotros podemos decidir la velocidad ya que no es lo mismo mecanizar el
plástico a algún metal, por fines prácticos lo dejamos tal cual como está definido
ya que son para aluminio.

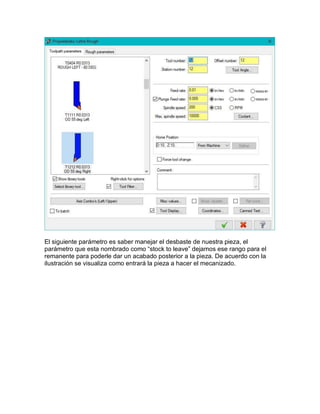

14. El siguiente parámetro es saber manejar el desbaste de nuestra pieza, el
parámetro que esta nombrado como “stock to leave” dejamos ese rango para el
remanente para poderle dar un acabado posterior a la pieza. De acuerdo con la
ilustración se visualiza como entrará la pieza a hacer el mecanizado.

15. Para poder entrar a las concavidades de la pieza, tendremos que hacer las
siguientes modificaciones, que se harán el a la opción “Plunge parameters” de la
ilustración anterior. Seleccionamos la segunda opción que nos permitirá entrar a
las concavidades tanto horizontales como verticales este de aquí será el primer
cambió.

16. El segundo cambio al aceptar el anterior entraremos a la opción de “Lead in/out”
que estás serán de ayuda a como la herramienta ataca a la pieza. Como
queremos al momento de entrar la pieza la seleccionaremos a un ángulo de -90°,
y para la salida será seleccionada a 90°.

17. Seleccionar la opción verify
Obtendremos las instrucciones de a continuación.

18. Aquí en la barra donde salen ilustraciones de personas es para controlar la
velocidad de simulación del mecanizado, dependiendo que tan rápido se quiera
observar el trabajo será de gusto propio. Acabando de seleccionar la velocidad,
hacemos clic en el triángulo de play y comenzará el trabajo y nuestro trabajo en el
torno habrá terminado.
Si queremos ver el trabajo en 2D, simplemente será la opción izquierda de verify y
obtendremos otro tipo de vista del trabajo.

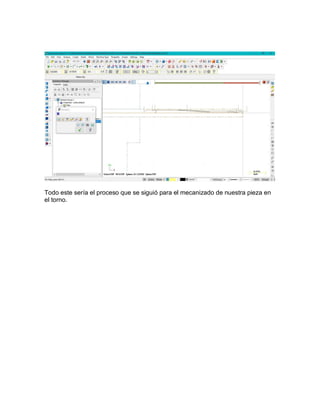

19. Todo este sería el proceso que se siguió para el mecanizado de nuestra pieza en
