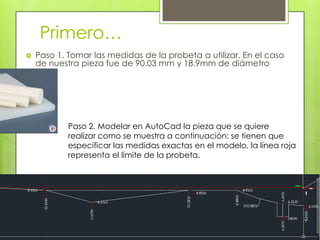

2. Primero…
Paso 1. Tomar las medidas de la probeta a utilizar. En el caso
de nuestra pieza fue de 90.03 mm y 18.9mm de diámetro
Paso 2. Modelar en AutoCad la pieza que se quiere
realizar como se muestra a continuación: se tienen que
especificar las medidas exactas en el modelo, la línea roja
representa el límite de la probeta.
3. Paso 3. Realizar el código de la pieza en Notepad.
Analizando correctamente qué desbastes y acabados
se tienen que hacer horizontales o verticales, se
recomienda hacer lo más que se pueda con ciclos
horizontales por su rapidez.
Algo importante de mencionar es que las coordenadas
en X o en Z si no cambian, sino siguen siendo las mismas
en una de las siguiente línea, no se tienen que
mencionar ejemplo:
N10 X15 Z10
N20 X15 Z20
Este código tiene una X de más ya que la máquina
hubiera hecho lo mismo con el siguiente código
N10 X15 Z10
N20 Z20
El código se pondrá a continuación, es necesario al
inicio de cada renglón poner una N seguido de un
número y que siempre sea la numeración ascendente.
4.
%
Todo código empieza con %
O 0012 El nombre del programa siempre empieza con O seguido de 4 números
N010 G99 G21 El G99 es feed per revolution y G21 que nuestras medidas son en mm
N020 M05 Es una medida de seguridad, lo que hace es que si había giro lo detiene
N030 M38 Abre la puerta
N040 M10 Abre la mordaza
N045 M01 Paro opcional para alcanzar a poner probeta en mordaza
N050 M11 Cerrar mordazas
N060 M39 Cerrar puerta
N070 G28 U0 W0 Es necessário enviar a home
N080 M06 T0101 Se elige la herramienta 01
N090 M03 S1000 Se gira a 1000 revoluciones por minuto
N100 G00 X20 Z-5 El G00 sirve para acercarce a la pieza
N110 G71 U.2 R.3 Es un corte de ciclo horizontal, la U es cuántos milímetros va a cortar cada pasada
que de la herramienta, si el material es muy duro se recomendo que la U sea de 0.5 como en el caso del
nailiacero y el R3 es el vector de salida.
N120 G71 P130 Q170 U.2 W.1 F.075 Sigue estableciéndose el ciclo del G71, el P130 significa que se
empezará en la línea N130 y la Q170 que terminará en la línea N170 y la U significa la cantidad de
material que no se cortará para que se corte en el acabado.
N130 G01 X12 F.075
N140 G01 Z0
N150 G02 X17.9 Z-12.88 R33.88 Corte a favor de las manecillas del reloj con un radio de 33.88mm
N160 G01 X17.9 Z-50
N170 G01 X18.9 Z-60
N180 G70 P130 Q170 El G70 es para el ciclo de acabado y se seleccionan las mismas líneas
que se seleccionaron en el ciclo G71 que son N130 al N170
Las negritas es el corte horizontal
5.
N190 G28 U0 W0 Se envía a home para cambiar de herramienta
N200 M06 T0505 Se cambia a herramienta 05
N210 G00 X18.9 Z-22.28 Un G00 que es un movimento rápido para acercarce
N220 G72 W0.1 R0.9 Un G72 es un ciclo vertical la W es qué tanto avance va a tener en z por cada corte y la R es
cuánto va a salir
N230 G72 P240 Q280 U.2 W.1 F.075 La P240 es de qué linea empieza el ciclo vertical y la Q280 es donde se
termina el ciclo vertical , La U.2 es la profundidad de corte
N240 G01 Z-50 F.075
N250 G01 X17.9
N260 G01 X13.26 Z-41.14
N270 G01 X17.9 Z-22.28
N280 G01 X17.9
N290 G70 P240 Q280 El G70 es para el ciclo de acabado y va desde N240 a N280
N300 G28 U0 W0 Se mueve a home
N310 M06 T0404 Cambia la herramienta 04 que es el tronzador que hace cortes profundos para hacer la
corona
N320 G00 X15 Z-4
Se acerca a la pieza
N330 G01 X10 F.075
Primer corte del tronzador a profundidad de 10
N340 G01 X12
Segundo corte del tronzador a profundidad de 12
N350 G01 X7.7
Tercer corte del tronzador a profundidad de 7.7 (se dividió en 3 cortes para evitar romper
la pieza)
N360 G01 X20
Se saca el tronzador de la pieza
N370 G28 U0 W0
Se mueve a home
N380 M05
Se para el giro del husillo
N390 M38
Abre la puerta
N400 M01
Hace un paro opcional para alcanzar a agarrar la pieza antes de abrir mordaza
N410 M10
Abre mordaza
N420 M01
Hace un paro opcional
N430 M30
Fin del programa
%
Siempre se debe terminar con %
6. Utilización del torno
Paso 4. Encender el torno
1.
2.
3.
4.
5.
Abrir la llave de aire
Encender los dos interruptores del torno en la parte trasera
Checar que la presión del aire esté alrededor de
90 psi.
Presionar el botón verde de encendido del torno
Poner la llave del torno para que nos permita cargar programa
Nota para el paso 5 y 6 existe un video hecho por el
equipo que habla más detallado de estos pasos
http://www.youtube.com/watch?v=-M3qJ86jQl8
Paso 5. Establecer el cero de la maquina
1.
2.
3.
4.
Presionar el botón HOME, luego POS para que aparezca la pantalla de
posicionamiento
Presionar el botón –X para checar que haya movimiento en el eje
Presionar el botón +X para que se mueva al cero de maquina en este
eje
Hacer lo mismo con el eje Z
7.
Paso 6. Enviar programa
1.
2.
3.
4.
5.
6.
7.
8.
9.
Conectar el cable de red de la computadora al torno.
Asegurarse que la llave de seguridad del torno este puesta y
en la posición correcta.
Presionar el botón EDIT e introducir el nombre del programa. El
nombre debe llevar la letra O seguida de cuatro dígitos.
Ejemplo; O0555
Presionar el botón INPUT para generar el programa.
Checar que las letras LSK parpadeen en la pantalla del torno.
En la computadora abrir el programa SDNC, dar click en
COMUNICATE y seleccionar la opción DOWNLOAD y Cyclone.
Buscar el programa en la ventana que se abrirá y seleccionar
CONECT y finalemte TRANSMIT.
Checar que la barra llegue al 100%.
En el torno, presionar los botones AUTO y START CICLE.
Se vuelve a recordar que este paso está mejor explicado en el
video en la página de youtube
8. Al terminar la pieza
Desconectar
el cable de red
Apagar el torno
1.
2.
3.
Presionar el botón de apagado del torno
(botón rojo)
Apagar los dos interruptores en la parte
trasera del torno
Cerrar la llave del aire
9. Alarmas comunes y como
quitarlas
Alarma 520 “OVER TRAVEL”
Punto 1.- Estar en modo JOG
Punto 2.- Dejar presionado el botón
posicionado en el costado derecho de la
máquina
Punto 3.- Estar en ventana POS
Punto 4.- Mover en el eje que fue el over
travel
Punto 5.- Dar RESET para quitar la alarma
