El documento contiene definiciones y explicaciones de varios componentes electrónicos como el diodo freewheeling, rectificador de onda, transistor, oscilador de relajación, tiristor, impedancia térmica, triac y circuitos de potencia que usan SCRs y triacs. Explica brevemente el funcionamiento y aplicaciones de cada uno de estos componentes electrónicos.

1. Jose Rios
24.122.268
•MUNDO
ELECTRONICO

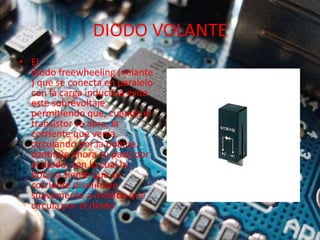

2. DIODO VOLANTE
• El
diodo freewheeling (volante
) que se conecta en paralelo
con la carga inductiva evita
este sobrevoltaje,
permitiendo que, cuando el
transistor se abra, la
corriente que venía
circulando por la bobina
continúe ahora su paso por
el diodo, con lo cual la
bobina siente que su
corriente disminuye
suavemente a medida que
circula por el diodo.

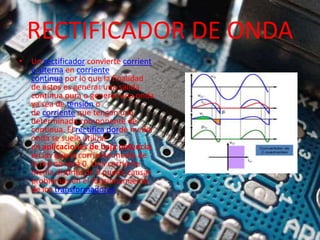

3. RECTIFICADOR DE ONDA
• Un rectificador convierte corrient
e alterna en corriente
continua por lo que la finalidad
de estos es generar una salida
continua pura o generar una onda
ya sea de tensión o
de corriente que tengan una
determinada componente de
continua. El rectifica dorde media
onda se suele utilizar
en aplicaciones de baja potencia,
en las que la corriente media de
la red no será 0. Una corriente
media distinta de 0 puede causar
problemas en el funcionamiento
de los transformadores.

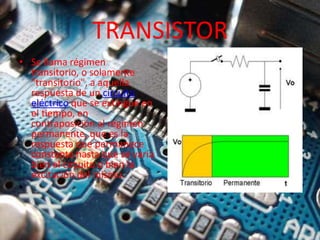

4. TRANSISTOR
• Se llama régimen
transitorio, o solamente
"transitorio", a aquella
respuesta de un circuito
eléctrico que se extingue en
el tiempo, en
contraposición al régimen
permanente, que es la
respuesta que permanece
constante hasta que se varía
bien el circuito o bien la
excitación del mismo.
•

5. Montaje de un oscilador de relajación
usando un UJT.

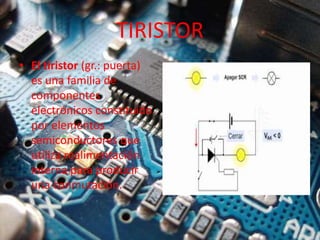

6. TIRISTOR
• El tiristor (gr.: puerta)
es una familia de
componentes
electrónicos constituido
por elementos
semiconductores que
utiliza realimentación
interna para producir
una conmutación.​

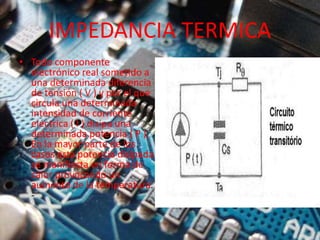

7. IMPEDANCIA TERMICA
• Todo componente
electrónico real sometido a
una determinada diferencia
de tensión ( V ) y por el que
circula una determinada
intensidad de corriente
eléctrica ( I ) disipa una
determinada potencia ( P ).
En la mayor parte de los
casos esta potencia disipada
se manifiesta en forma de
calor provocando un
aumento de la temperatura.
-

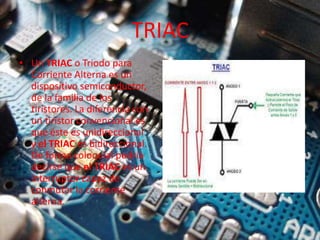

8. TRIAC
• Un TRIAC o Triodo para
Corriente Alterna es un
dispositivo semiconductor,
de la familia de los
tiristores. La diferencia con
un tiristor convencional es
que éste es unidireccional
y el TRIAC es bidireccional.
De forma coloquial podría
decirse que el TRIAC es un
interruptor capaz de
conmutar la corriente
alterna.

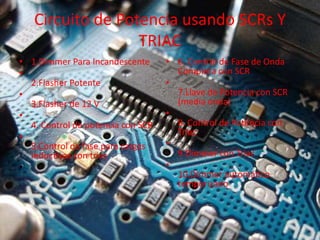

9. Circuito de Potencia usando SCRs Y
TRIAC
• 1.Dimmer Para Incandescente
•
2.Flasher Potente
•
3.Flasher de 12 V
•
4. Control de potencia con SCR
•
5.Control de fase para cargas
inductivas con triac
•
• 6. Control de Fase de Onda
Completa con SCR
•
7.Llave de Potencia con SCR
(media onda)
•
8. Control de Potencia con
Triac
•
9.Dimmer con Triac
•
10.Dimmer automático
temporizado
•
