El documento resume brevemente hitos importantes en el desarrollo de la radiología dental, incluyendo el descubrimiento de los rayos X en 1895, la primera radiografía dental en 1896, el desarrollo de equipos de rayos X dentales en las décadas de 1920 y 1930, y la introducción de técnicas como la bisectriz y el paralelismo. También describe los componentes básicos de un equipo de rayos X dental moderno como el tubo, generador, colimador y conos aplicadores.

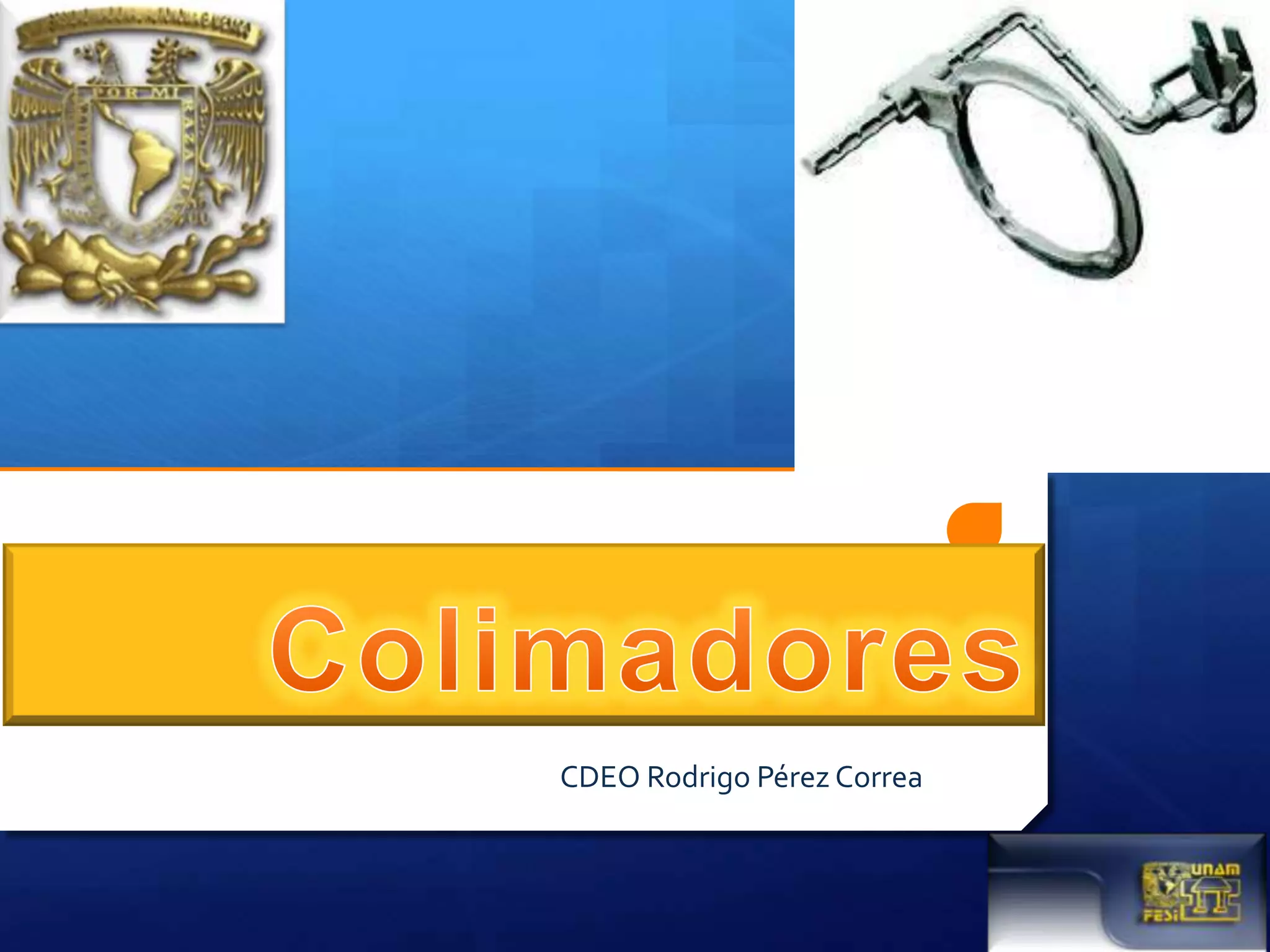

1. CDEO Rodrigo Pérez Correa

2.  1895. Descubrimiento de los Rayos X. W.C Roentgen.
 1896 Primera radiología dental O. Walkhoff.
 1896 Primera radiografía dental en los Estados Unidos (en cráneo)
W.J.Morton.
 1896 Primera radiología dental en los Estados Unidos (en paciente)
C. E. Kells.
 1901 Primer documento sobre los peligros de los rayos X W. H.
Rollins.
 1904 Presentación de la técnica de bisectriz W. A. Price.

3.  1913 Primeras películas dentales preenvueltas Eastman Kodak.
 1913 Primer tubo de los rayos X. W. D. Coolidge.
 1920 Primer paquete de película hecho a máquina Eastman Kodak
 1923 Primer aparato dental de rayos X Victor X-RayCorporation de Chicago.
 1925 Primer texto de radiología dental. H. R. Raper.
 1925 Presentación de la técnica de aleta mordible H. R. Raper.
 1947 Presentación de la técnica de Paralelismo con cono largo F.G Fitzgerald
 1957 Primer aparato dental de rayos X de kilovoltaje variable. General Electric

4.  Un colimador es, por definición, un instrumento de precisión
para una tarea especial.
 El objetivo de la colimación es hacer que el eje óptico de cada
lente o espejo coincida con el rayo central del sistema, un
láser colimador debe lograr un haz así.

5.  Debido a que la radiación se propaga en todas las direcciones
de forma uniforme (isotropía), en radiología se hace
imperativo el hacer uso de algún medio para acotarla o
restringirla, con el fin de poder "dirigirla" hacia donde se
encuentra el paciente o detector.

6.  Para tal efecto, existen los
colimadores que son estructuras
fabricadas para detener o atenuar
la radiación de modo que, los
fotones no viajen en direcciones
no deseadas. Por este motivo, los
colimadores son importantes por
cuanto pueden mejorar
indirectamente las cualidades de
la imagen final, así como
también, sirven de protección
para el paciente y el operador del
equipo.

7. Tipos de unidades
 Unidades “intraorales”
 Tubo dental estándar
 Usa un receptor de imagen intraoral
 El tubo de rayos X es extraoral
 Panorámico (OPG)
 Cefalométrico (cef.)

8. Equipos de rayos X dentales intraorales

9. Unidad de
rayos X
dental
moderna

10. Equipo panorámico de rayos X

11. Equipamiento de rayos X para cefalometría

12. Tubo de rayos X
 Ánodo estacionario
 Evitar sobrecalentamiento
 Ciclo de trabajo del tubo:
 típico: 1:30 intraoral
 1:10 OPG
 420 mAs/h intraoral

13. Cabeza del tubo

14. Circuito del generador

15. Generadores y precalentamiento
 Frecuencia media - forma de onda estable
 Monofásico (SP) - pulsado
 Precalentamiento - circuito separado para calentar el filamento
 Unidades monofásicas sin circuito de precalentamiento
 Pulsos iniciales de kV variable

16. Colimador
1. Colimador de plomo
con orificio central
2. Tubo espaciador
(localizador)

17. Conos aplicadores (localizadores)
Bueno Malo Malo

18.  Los colimadores son dispositivos que dirigen el haz de rayos
X perpendicular a la película reduciendo la distorsión y de
ésta manera se consigue una imagen más exacta

19.  Con éstos dispositivos el paciente no tiene que sujetar la
placa con sus dedos y se reduce la posibilidad de defectos en
la placa

20.  Gracias al portaplacas se consigue una mayor calidad
diagnóstica y se puede reproducir el ángulo de las
radiografías en consultas posteriores.
 Además facilita la colocación de las limas en el portaplacas,
retirando o no el arco pero no la grapa

21. El Rinn EndoRay
 Permite obtener radiografías en paralelo en presencia de los
instrumentos manuales empleados en endodoncia.


22.  Consta de dos parte: el cuerpo ( o portaplacas) y el mango. Se
coloca el portaplacas sobre el diente y se le pide al paciente
que lo muerda ligeramente. Posteriormente se fija el mango
al cuerpo para que el odontólogo pueda centrar la placa
sobre el haz. Los modelos más recientes incluyen un anillo de
centrado.

23. Técnica de paralelismo Tomada de Radiología Dental.
Wuehrmann A. H. Tercera edición. Edit Salvat, 1983

24. Técnica de paralelismo empleando el
portaplacas con Rinn EndoRay

25. Técnica de la bisectriz Tomada de Radiología Dental.
Wuehrmann A. H. Tercera edición. Edit Salvat, 1983

26. ANGULACIONES DEL HAZ DE RAYOS X
Los cambios en las angulaciones del haz de rayos X en relación al
diente y la película pueden ayudar al diagnóstico y tratamiento,
al producir imágenes que proporcionan una información
adicional las cuales no son visibles en radiografías tomadas sin
angulación. Los cambios en la angulación, pueden ser utilizados
para determinar el número, curvatura de conductos y raíces,
para distinguir una patología de origen endodóntico o no
endodóntico y desplazar estructuras anatómicas entre otras

32.  Permite colocar el captador en la boca de forma correcta y cómoda.
 Obtener radiografías anatómicamente precisas y sin distorsión usando
la técnica de paralelismo.
 Alinee de una manera rápida y eficaz el cono de rayos X con el captador
para evitar cortes de imágenes.
 Sistema para todo tipo de reconocimientos: periapical (anterior y
posterior),endodóntico y aleta de mordida.
 Se montan los posicionadores con facilidad.
 Diseño ergonómico pensado para la comodidad del paciente.
 Se puede esterilizar por completo (glutaraldehido).

33.  Costo
 Tiempo de la colocación de este

36. Ala de la Nariz
IC IL
Surco
Nasogeniano C
Agulo
Externo
del Ojo
M1 M2 Agujero
M3 Suborbitario
PM

37. Plano
Horizontal
Ala de
la Nariz
Tragus
Plano Mandibular

38. BREGMA
