La imagen como mensaje informativo

LA IMAGEN COMO
MENSAJE INFORMATIVO
Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Universitaria
Universidad Bicentenaria de Aragua
Facultad de Ciencias Administrativas y Sociales
Comunicación Social
Núcleo Valle de la Pascua, Estado Guárico
Noviembre 2019
Alumna:
Maria Jose De Armas
Facilitador:
Lesbia Josefina Soler Álvarez

2

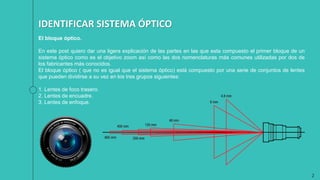

IDENTIFICAR SISTEMA ÓPTICO
El bloque óptico.
En este post quiero dar una ligera explicación de las partes en las que esta compuesto el primer bloque de un
sistema óptico como es el objetivo zoom así como las dos nomenclaturas más comunes utilizadas por dos de
los fabricantes más conocidos.
El bloque óptico ( que no es igual que el sistema óptico) está compuesto por una serie de conjuntos de lentes
que pueden dividirse a su vez en los tres grupos siguientes:
1. Lentes de foco trasero.
2. Lentes de encuadre.
3. Lentes de enfoque.

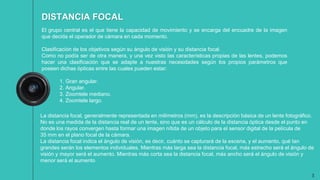

3
El grupo central es el que tiene la capacidad de movimiento y se encarga del encuadre de la imagen
que decida el operador de cámara en cada momento.
Clasificación de los objetivos según su ángulo de visión y su distancia focal.
Como no podía ser de otra manera, y una vez visto las características propias de las lentes, podemos
hacer una clasificación que se adapte a nuestras necesidades según los propios parámetros que
poseen dichas ópticas entre las cuales pueden estar:
1. Gran angular.
2. Angular.
3. Zoomtele mediano.
4. Zoomtele largo.
DISTANCIA FOCAL
La distancia focal, generalmente representada en milímetros (mm), es la descripción básica de un lente fotográfico.
No es una medida de la distancia real de un lente, sino que es un cálculo de la distancia óptica desde el punto en
donde los rayos convergen hasta formar una imagen nítida de un objeto para el sensor digital de la película de
35 mm en el plano focal de la cámara.

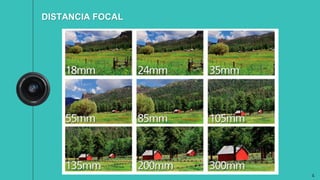

La distancia focal indica el ángulo de visión, es decir, cuánto se capturará de la escena, y el aumento, qué tan
grandes serán los elementos individuales. Mientras más larga sea la distancia focal, más estrecho será el ángulo de
visión y mayor será el aumento. Mientras más corta sea la distancia focal, más ancho será el ángulo de visión y
menor será el aumento

5

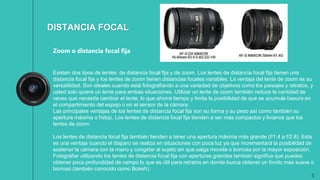

DISTANCIA FOCAL
Zoom o distancia focal fija
Existen dos tipos de lentes: de distancia focal fija y de zoom. Los lentes de distancia focal fija tienen una
distancia focal fija y los lentes de zoom tienen distancias focales variables. La ventaja del lente de zoom es su
versatilidad. Son ideales cuando está fotografiando a una variedad de objetivos como los paisajes y retratos, y
usted solo quiere un lente para ambas situaciones. Utilizar un lente de zoom también reduce la cantidad de
veces que necesita cambiar el lente, lo que ahorra tiempo y limita la posibilidad de que se acumule basura en
el compartimiento del espejo o en el sensor de la cámara.
Las principales ventajas de los lentes de distancia focal fija son su forma y su peso así como también su
apertura máxima o f/stop. Los lentes de distancia focal fija tienden a ser más compactos y livianos que los
lentes de zoom.
Los lentes de distancia focal fija también tienden a tener una apertura máxima más grande (f/1.4 a f/2.8). Esta
es una ventaja cuando el disparo se realiza en situaciones con poca luz ya que incrementará la posibilidad de
sostener la cámara con la mano y congelar al sujeto sin que salga movida o borrosa por la mayor exposición.
Fotografiar utilizando los lentes de distancia focal fija con aperturas grandes también significa que puedes
obtener poca profundidad de campo lo que es útil para retratos en donde busca obtener un fondo más suave o
borroso (también conocido como Bokeh).

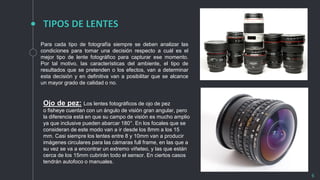

TIPOS DE LENTES
6
Para cada tipo de fotografía siempre se deben analizar las
condiciones para tomar una decisión respecto a cuál es el
mejor tipo de lente fotográfico para capturar ese momento.
Por tal motivo, las características del ambiente, el tipo de
resultados que se pretenden o los efectos, van a determinar
esta decisión y en definitiva van a posibilitar que se alcance
un mayor grado de calidad o no.
Ojo de pez: Los lentes fotográficos de ojo de pez
o fisheye cuentan con un ángulo de visión gran angular, pero
la diferencia está en que su campo de visión es mucho amplio
ya que inclusive pueden abarcar 180°. En los focales que se
consideran de este modo van a ir desde los 8mm a los 15
mm. Casi siempre los lentes entre 8 y 10mm van a producir
imágenes circulares para las cámaras full frame, en las que a
su vez se va a encontrar un extremo viñeteo, y las que están
cerca de los 15mm cubrirán todo el sensor. En ciertos casos
tendrán autofoco o manuales.

TIPOS DE LENTES
7
Gran angular: Son lentes fotográficos que abarcan un campo de
visión amplio, pero no tienen una distorsión que legue a ser tan grande
como un ojo de pez. Casi siempre se usan para los paisajes, fotos urbanas
o panorámicas, ya que el objetivo es que se capture una porción grande de
la imagen. Igualmente se usan con regularidad en las fotografías de
interiores.
Fijos: Los lentes fotográficos fijos o prime, cuentan sólo con
una focal y no permiten que se realice zoom desde el mismo. En
la mayoría de los casos estos lentes fotográficos van a tener un
desempeño óptico que es mayor si se compara con un lente
zoom que sea posicionado en la misma focal. A su vez son más
luminosos y sus aperturas son como f/1,0 hasta f/2,8. Son
utilizados para los retratos de las personas porque sus focales
se asemejan a un ojo humano.

TIPOS DE LENTES
8

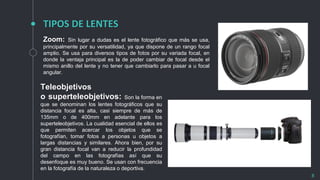

Zoom: Sin lugar a dudas es el lente fotográfico que más se usa,
principalmente por su versatilidad, ya que dispone de un rango focal
amplio. Se usa para diversos tipos de fotos por su variada focal, en
donde la ventaja principal es la de poder cambiar de focal desde el
mismo anillo del lente y no tener que cambiarlo para pasar a u focal
angular.
Teleobjetivos
o superteleobjetivos: Son la forma en
que se denominan los lentes fotográficos que su
distancia focal es alta, casi siempre de más de
135mm o de 400mm en adelante para los
superteleobjetivos. La cualidad esencial de ellos es
que permiten acercar los objetos que se
fotografían, tomar fotos a personas u objetos a
largas distancias y similares. Ahora bien, por su
gran distancia focal van a reducir la profundidad
del campo en las fotografías así que su
desenfoque es muy bueno. Se usan con frecuencia
en la fotografía de la naturaleza o deportiva.

TIPOS DE LENTES
9

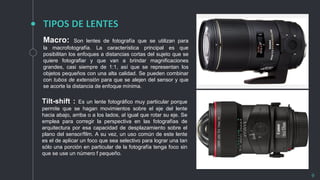

Macro: Son lentes de fotografía que se utilizan para
la macrofotografía. La característica principal es que
posibilitan los enfoques a distancias cortas del sujeto que se
quiere fotografiar y que van a brindar magnificaciones
grandes, casi siempre de 1:1, así que se representan los
objetos pequeños con una alta calidad. Se pueden combinar
con tubos de extensión para que se alejen del sensor y que
se acorte la distancia de enfoque mínima.
Tilt-shift : Es un lente fotográfico muy particular porque
permite que se hagan movimientos sobre el eje del lente
hacia abajo, arriba o a los lados, al igual que rotar su eje. Se
emplea para corregir la perspectiva en las fotografías de
arquitectura por esa capacidad de desplazamiento sobre el
plano del sensor/film. A su vez, un uso común de este lente
es el de aplicar un foco que sea selectivo para lograr una tan
sólo una porción en particular de la fotografía tenga foco sin
que se use un número f pequeño.

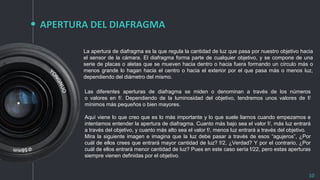

APERTURA DEL DIAFRAGMA
10
La apertura de diafragma es la que regula la cantidad de luz que pasa por nuestro objetivo hacia
el sensor de la cámara. El diafragma forma parte de cualquier objetivo, y se compone de una
serie de placas o aletas que se mueven hacia dentro o hacia fuera formando un círculo más o
menos grande lo hagan hacia el centro o hacia el exterior por el que pasa más o menos luz,
dependiendo del diámetro del mismo.
Las diferentes aperturas de diafragma se miden o denominan a través de los números
o valores en f/. Dependiendo de la luminosidad del objetivo, tendremos unos valores de f/
mínimos más pequeños o bien mayores.
Aquí viene lo que creo que es lo más importante y lo que suele liarnos cuando empezamos e
intentamos entender la apertura de diafragma. Cuanto más bajo sea el valor f/, más luz entrará
a través del objetivo, y cuanto más alto sea el valor f/, menos luz entrará a través del objetivo.

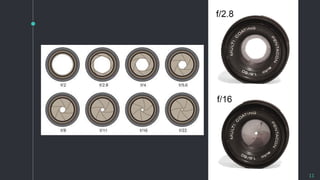

Mira la siguiente imagen e imagina que la luz debe pasar a través de esos “agujeros”, ¿Por
cuál de ellos crees que entrará mayor cantidad de luz? f/2, ¿Verdad? Y por el contrario, ¿Por
cuál de ellos entrará menor cantidad de luz? Pues en este caso sería f/22, pero estas aperturas
siempre vienen definidas por el objetivo.

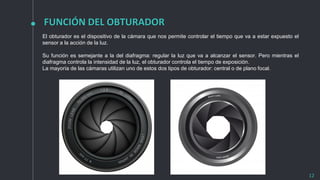

FUNCIÓN DEL OBTURADOR
12
El obturador es el dispositivo de la cámara que nos permite controlar el tiempo que va a estar expuesto el
sensor a la acción de la luz.
Su función es semejante a la del diafragma: regular la luz que va a alcanzar el sensor. Pero mientras el
diafragma controla la intensidad de la luz, el obturador controla el tiempo de exposición.
La mayoría de las cámaras utilizan uno de estos dos tipos de obturador: central o de plano focal.

TIEMPO DE EXPOSICIÓN
13
Tiempos de Exposición (Fotografía): (velocidad del obturador), esta determina no sólo un mayor o
menor tiempo de incidencia de la luz sobre el sensor, sino que además, como consecuencia de esto, permite
dotar a las fotografías de una sensación de movimiento o calma, fluidez o congelación, según las necesidades.

14
El objetivo es la parte de la cámara que se encarga de enfocar las imágenes. El enfoque se realiza
desplazando (acercando o alejando) una serie lentes situadas en su interior. Para que un objeto esté
correctamente enfocado, los rayos de luz que refleja cada punto del sujeto fotografiado deben converger en
un punto correspondiente del plano focal (el plano en el que se ubica el sensor).
En el siguiente artículo puedes encontrar más información sobre el funcionamiento y características de los
objetivos.
A lo largo de los años los sistemas de enfoque se han ido perfeccionando, desde el enfoque manual que
utilizaban las primeras cámaras fotográficas, hasta llegar a los modernos sistemas autofoco que incorporan
las cámaras réflex digitales.
.
FUNCIÓN DEL VISOR O SISTEMA DE ENFOQUE

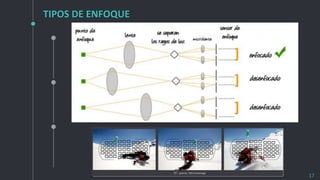

TIPOS DE ENFOQUE
15
ENFOQUE MANUAL
El enfoque manual es aquel en el que tú debes enfocar manualmente girando la rueda de enfoque de
tu objetivo.
ENFOQUE AUTOMÁTICO
Es aquél en el que tu cámara enfoca automáticamente. El autofocus se divide a su vez en varios tipos:
AF-S, AF-C, AF-A para Nikon o bien One Shot, AI Servo, AI Focus para Canon.
Las diferencias entre ellos radican básicamente en el movimiento o no del sujeto o de aquello que
vamos a retratar:
•AF-S u One Shot: Cuando fotografiamos sujetos u objetos estáticos, este enfoque es el más
indicado puesto que es más preciso que los otros automáticos. Eso sí, también es más lento, por ello
se recomienda utilizarlo sólo en situaciones donde preveamos que aquello que estamos fotografiando
no se va a mover.
•AF-C o AI Servo: Se utilizan para fotografiar sujetos en movimiento. Este sistema enfocará aquello
que se mueva ante el objetivo y hará el seguimiento siempre que tengamos apretado el botón del
obturador hasta la mitad. Una vez decidamos tomar la fotografía, sólo hay que apretar el obturador
hasta el fondo.
•AF-A o AI Focus: Cuando se prevé que una situación estática puede convertirse en una en
movimiento, la utilización de este modo es el mejor, ya que es capaz de pasar de un sistema estático a
seguir el sujeto en movimiento de forma automática.
ÁREA DE ENFOQUE: ¿QUÉ ES Y CÓMO SE UTILIZA?
El área de enfoque, es la zona de la imagen en la que queremos situar el foco. De forma
generalizada, estas son las opciones que poseen la mayoría de cámaras réflex independientemente de
la marca y modelo:

TIPOS DE ENFOQUE
16

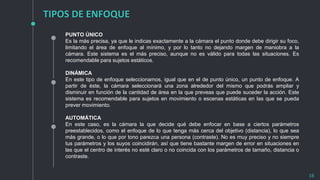

PUNTO ÚNICO
Es la más precisa, ya que le indicas exactamente a la cámara el punto donde debe dirigir su foco,
limitando el área de enfoque al mínimo, y por lo tanto no dejando margen de maniobra a la
cámara. Este sistema es el más preciso, aunque no es válido para todas las situaciones. Es
recomendable para sujetos estáticos.
DINÁMICA
En este tipo de enfoque seleccionamos, igual que en el de punto único, un punto de enfoque. A
partir de éste, la cámara seleccionará una zona alrededor del mismo que podrás ampliar y
disminuir en función de la cantidad de área en la que preveas que puede suceder la acción. Este
sistema es recomendable para sujetos en movimiento o escenas estáticas en las que se pueda
prever movimiento.
AUTOMÁTICA
En este caso, es la cámara la que decide qué debe enfocar en base a ciertos parámetros
preestablecidos, como el enfoque de lo que tenga más cerca del objetivo (distancia), lo que sea
más grande, o lo que por tono parezca una persona (contraste). No es muy preciso y no siempre
tus parámetros y los suyos coincidirán, así que tiene bastante margen de error en situaciones en
las que el centro de interés no esté claro o no coincida con los parámetros de tamaño, distancia o
contraste.

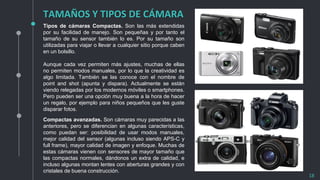

TAMAÑOS Y TIPOS DE CÁMARA
18
Tipos de cámaras Compactas. Son las más extendidas
por su facilidad de manejo. Son pequeñas y por tanto el
tamaño de su sensor también lo es. Por su tamaño son
utilizadas para viajar o llevar a cualquier sitio porque caben
en un bolsillo.
Aunque cada vez permiten más ajustes, muchas de ellas
no permiten modos manuales, por lo que la creatividad es
algo limitada. También se las conoce con el nombre de
point and shot (apunta y dispara). Actualmente se están
viendo relegadas por los modernos móviles o smartphones.
Pero pueden ser una opción muy buena a la hora de hacer
un regalo, por ejemplo para niños pequeños que les guste
disparar fotos.
Compactas avanzadas. Son cámaras muy parecidas a las
anteriores, pero se diferencian en algunas características,
como puedan ser: posibilidad de usar modos manuales,
mejor calidad del sensor (algunas incluso siendo APS-C y
full frame), mayor calidad de imagen y enfoque. Muchas de
estas cámaras vienen con sensores de mayor tamaño que
las compactas normales, dándonos un extra de calidad, e
incluso algunas montan lentes con aberturas grandes y con
cristales de buena construcción.

19

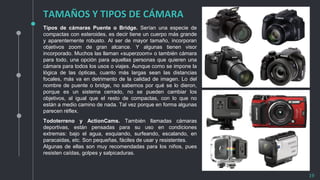

Tipos de cámaras Puente o Bridge. Serían una especie de
compactas con esteroides, es decir tiene un cuerpo más grande
y aparentemente robusto. Al ser de mayor tamaño, incorporan
objetivos zoom de gran alcance. Y algunas tienen visor
incorporado. Muchos las llaman «superzoom» o también cámara
para todo, una opción para aquellas personas que quieren una
cámara para todos los usos o viajes. Aunque como se impone la
lógica de las ópticas, cuanto más largas sean las distancias
focales, más va en detrimento de la calidad de imagen. Lo del
nombre de puente o bridge, no sabemos por qué se lo dieron,
porque es un sistema cerrado, no se pueden cambiar los
objetivos, al igual que el resto de compactas, con lo que no
están a medio camino de nada. Tal vez porque en forma algunas
parecen réflex.
Todoterreno y ActionCams. También llamadas cámaras
deportivas, están pensadas para su uso en condiciones
extremas: bajo el agua, esquiando, surfeando, escalando, en
paracaidas, etc. Son pequeñas, fáciles de usar y resistentes.
Algunas de ellas son muy recomendadas para los niños, pues
resisten caídas, golpes y salpicaduras.

20
Instantáneas.
Llevan poco tiempo en el mercado, pero ya se han hecho un
hueco importante y han recuperado la esencia de las antiguas
Polaroid instantáneas. Además algunas ya vienen con funciones
avanzadas como la doble exposición, balance de blancos, etc. Al
tomar la foto la saca directamente impresa en papel fotográfico.
Aunque algunas tienen la posibilidad de guardar también la
fotografía en una tarjeta microSD o memoria interna.
Lomográficas.
También llamadas cámaras Lomo, aunque actuales, son
similares a las antiguas cámaras rusas lomográficas.
Normalmente están fabricadas en plástico, parecen de juguete y
llevan el chasis para usarlas con carretes de película. Algunas
son muy pequeñas y albergan carretes de 110mm, otras de
35mm y hasta de 120mm.

21

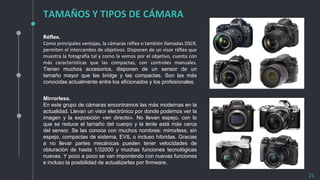

Réflex.
Como principales ventajas, la cámaras réflex o también llamadas DSLR,
permiten el intercambio de objetivos. Disponen de un visor réflex que
muestra la fotografía tal y como la vemos por el objetivo, cuenta con
más características que las compactas, con controles manuales.
Tienen muchos accesorios, disponen de un sensor de un
tamaño mayor que las bridge y las compactas. Son las más
conocidas actualmente entre los aficionados y los profesionales.
Mirrorless.
En este grupo de cámaras encontramos las más modernas en la
actualidad. Llevan un visor electrónico por donde podemos ver la
imagen y la exposición «en directo». No llevan espejo, con lo
que se reduce el tamaño del cuerpo y la lente está más cerca
del sensor. Se las conoce con muchos nombres: mirrorless, sin
espejo, compactas de sistema, EVIL o incluso híbridas. Gracias
a no llevar partes mecánicas pueden tener velocidades de
obturación de hasta 1/32000 y muchas funciones tecnológicas
nuevas. Y poco a poco se van imponiendo con nuevas funciones
e incluso la posibilidad de actualizarlas por firmware.

22

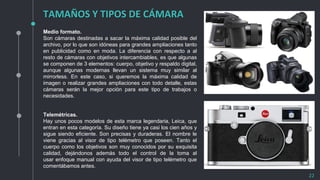

Medio formato.
Son cámaras destinadas a sacar la máxima calidad posible del
archivo, por lo que son idóneas para grandes ampliaciones tanto
en publicidad como en moda. La diferencia con respecto a al
resto de cámaras con objetivos intercambiables, es que algunas
se componen de 3 elementos: cuerpo, objetivo y respaldo digital,
aunque algunas modernas llevan un sistema muy similar al
mirrorless. En este caso, si queremos la máxima calidad de
imagen o realizar grandes ampliaciones con todo detalle, estas
cámaras serán la mejor opción para este tipo de trabajos o
necesidades.
Telemétricas.
Hay unos pocos modelos de esta marca legendaria, Leica, que
entran en esta categoría. Su diseño tiene ya casi los cien años y
sigue siendo eficiente. Son precisas y duraderas. El nombre le
viene gracias al visor de tipo telémetro que poseen. Tanto el
cuerpo como los objetivos son muy conocidos por su exquisita
calidad, dejándonos además todo el control de la toma al
usar enfoque manual con ayuda del visor de tipo telémetro que
comentábamos antes.

23

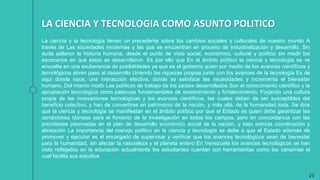

La ciencia y la tecnología tienen un precedente sobre los cambios sociales y culturales de nuestro mundo A
través de Las sociedades modernas y las que se encuentran en proceso de industrialización y desarrollo. Sin
duda sellaron la historia humana, desde el punto de vista social, económico, cultural y político sin medir los
escenarios en que estos se desarrollaron. Es por ello que En el ámbito político la ciencia y tecnología se ve
envuelta en una exuberancia de posibilidades ya que es el gobierno quien por medio de los avances científicos y
tecnológicos abren paso al desarrollo Uniendo las riquezas propias junto con los avances de la tecnología Es de
aquí donde nace, una interacción efectiva, donde se satisface las necesidades y incrementa el bienestar
humano. Del mismo modo Las políticas de trabajo de los países desarrollados Son el conocimiento científico y la
apropiación tecnológica como palancas fundamentales de sostenimiento y fortalecimiento, Forjando una cultura
propia de las innovaciones tecnológicas y los avances científicos, las cuales deben de ser susceptibles del
beneficio colectivo, y han de convertirse en patrimonio de la nación, y más allá, de la humanidad toda. Se dice
que la ciencia y tecnología se manifiestan en el ámbito político por que el Estado es quien debe garantizar las
condiciones idóneas para el fomento de la investigación en todos los campos, pero en concordancia con las
prioridades plasmadas en el plan de desarrollo económico social de la nación, y bajo estricta coordinación y
alineación La importancia del manejo político en la ciencia y tecnología se debe a que el Estado además de
promover y ejecutar es el encargado de supervisar y verificar que los avances tecnológicos sean de bienestar
para la humanidad, sin afectar la naturaleza y el planeta entero En Venezuela los avances tecnológicos se han
visto reflejados en la educación actualmente los estudiantes cuentan con herramientas como las canaimas el
cual facilita sus estudios
LA CIENCIA Y TECNOLOGIA COMO ASUNTO POLITICO

24

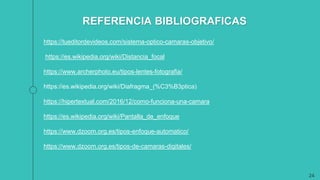

https://tueditordevideos.com/sistema-optico-camaras-objetivo/
https://es.wikipedia.org/wiki/Distancia_focal
https://www.archerphoto.eu/tipos-lentes-fotografia/
https://es.wikipedia.org/wiki/Diafragma_(%C3%B3ptica)
https://hipertextual.com/2016/12/como-funciona-una-camara
https://es.wikipedia.org/wiki/Pantalla_de_enfoque
https://www.dzoom.org.es/tipos-enfoque-automatico/
https://www.dzoom.org.es/tipos-de-camaras-digitales/
REFERENCIA BIBLIOGRAFICAS

La imagen como mensaje informativo

Más contenido relacionado

La actualidad más candente

Similar a La imagen como mensaje informativo

Más de Maria Jose De Armas

Último

La imagen como mensaje informativo
