Este documento describe los principales componentes estructurales de una casa de madera, incluyendo las fundaciones, columnas, cerchas, entrepisos, techos y detalles. Explica que las fundaciones aíslan la estructura del terreno y pueden ser superficiales o profundas. Describe que las columnas soportan cargas principalmente a compresión, mientras que las cerchas y vigas soportan cargas a flexión. Finalmente, incluye planos y detalles de la estructura propuesta.

1. LA MADERA
DISEÑO ESTRUCTURAL
AMARILIS BARRIOS 25.355.164

2. FUNDACIONES
 El tipo de esfuerzo relevante a que se somete el suelo es el de compresión, producto
del peso propio de la fundación, muros, entrepisos y techumbre, más las sobrecargas
de uso y las accidentales, de diversas magnitudes y en distintas direcciones, como
por ejemplo sobrecargas accidentales por sismo, nieve o vientos y esfuerzos
normales no uniformes transmitidos a la fundación en estado de presiones no
uniformes.
 La fundación aísla del terreno, tanto de humedad como de ataque de termitas y de
otros insectos, factores gravitantes en la pérdida de resistencia de una estructura en
madera.
 La estructura de madera está conformada por la fundación, los entramados
horizontales (plataforma primer piso, entrepiso en el caso de una construcción de
más de un piso), entramados verticales (tabiques o columnas), y estructura de
techumbre. La importancia fundamental para que una solución de fundación sea
adecuada, reside en que es la parte de la obra con menos probabilidad de ser
reparada o reforzada, en caso de falla futura.

3. TIPOS
 Fundación superficial: Es aquella apoyada en estratos superficiales del terreno,
siempre que tengan espesor y capacidad suficiente de soporte para absorber los
esfuerzos que le son transmitidos, considerando como se expuso anteriormente, que
de producirse asentamientos, estos sean admisibles para la vivienda que se
materializa endicho terreno. Esta fundación generalmente se materializa mediante
zapatas y/o cimientos.
 Fundación profunda: Es aquella que, dada la mala calidad o insuficiente capacidad de
soporte del terreno superficial, debe profundizarse, ya sea para alcanzar los estratos
que sí tienen la capacidad de soporte requerida (fundación soportante) o que por el
roce entre la superficie lateral de la fundación y el terreno se soporte la estructura
(fundación de fricción). Esta fundación se materializa por medio de pilotes cilíndricos
o prismáticos de madera, hormigón o metal, que sirven de fundación hincados en el
suelo.

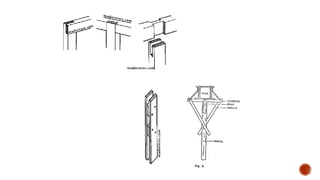

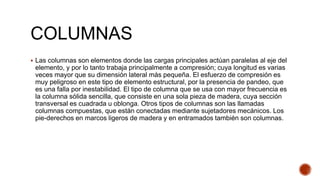

5. COLUMNAS
 Las columnas son elementos donde las cargas principales actúan paralelas al eje del
elemento, y por lo tanto trabaja principalmente a compresión; cuya longitud es varias
veces mayor que su dimensión lateral más pequeña. El esfuerzo de compresión es
muy peligroso en este tipo de elemento estructural, por la presencia de pandeo, que
es una falla por inestabilidad. El tipo de columna que se usa con mayor frecuencia es
la columna sólida sencilla, que consiste en una sola pieza de madera, cuya sección
transversal es cuadrada u oblonga. Otros tipos de columnas son las llamadas
columnas compuestas, que están conectadas mediante sujetadores mecánicos. Los
pie-derechos en marcos ligeros de madera y en entramados también son columnas.

7. CERCHAS
 Elementos que conforman una cercha
Par o pierna: cada una de las dos piezas inclinadas de un tijeral que forman las
aguas de una techumbre.
Tirante: pieza horizontal de una cercha que une el extremo inferior de los pares e
impide que se separen.
Diagonales: pieza inclinada que une un par con el tirante.
Tornapunta: elemento que disminuye la luz de los pares y por lo tanto su escuadría.
Pendolón: elemento vertical que une un punto de la cumbrera con otro del tirante.
Péndola o montante: elemento vertical que une un punto del par con otro del tirante.

8. TIPOS
 Simple: Pares, diagonales y cuerda van en un mismo plano. Esto las hace fácil de
armar y la solución en la unión de los nudos se debe efectuar por medio de tableros
estructurales contrachapados, acero, placas perforadas o dentadas.
 Compuesta: Tiene la particularidad de tener piezas adecuadamente interconectadas
para funcionar como una unidad. El hecho de tener elementos dobles o triples da
mayor rigidez y facilita la solución de nudos al coincidir los ejes neutros de los
distintos elementos. Su unión se realiza por medio de clavos, pernos, pasadores o
conectores, así como elementos mecánicos de unión.

10. ENTREPISOS
 Elementos estructurales que conforman un entramado de piso y entrepiso son:
Vigas
Cadenetas o crucetas
Riostras Vigas: Elementos estructurales lineales (horizontales o inclinados), que
salvan luces y que son solicitados por reacciones tales como: peso propio,
sobrecargas de uso, viento, nieve y montaje, entre otros. Trabajan principalmente en
flexión y corte. Un conjunto de vigas es lo que conforma básicamente la plataforma
de piso o entrepiso. Vigas que conforman el entramado de piso en fundación aislada
sobre pilotes de madera.

12. TECHOS
 Se entiende por techumbre toda estructura de una edificación ubicada sobre el cielo
del último piso, cuya función es recibir un recubrimiento para aislar a la vivienda del
medio ambiente, protegiéndola del frío, calor, viento, lluvia y/o nieve. - Cumbrera:
arista superior horizontal más alta que separados aguas de la techumbre.
 Limatón o limatesa: elemento angosto que va sobre la arista inclinada que se genera
en la intersección de dosaguas, separando el escurrimiento de las aguas lluvias.
 Limahoyas: elemento angosto que va sobre la arista inclinada que se genera en la
intersección de dos aguas, recibiendo y canalizando las aguas lluvias.

14. PLANTA BAJA

15. PLANTA ALTA

16. PLANO
ESTRUCTURAL

17. CORTE

18. FACHADA

19. APORTICAD
O FRONTAL

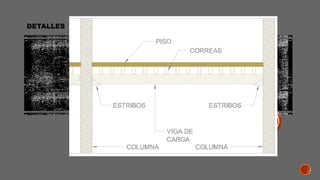

20. DETALLES

21. APORTICADO
LATERAL
