Este documento presenta el informe de un laboratorio sobre circuitos eléctricos serie-paralelo realizado por estudiantes de Ingeniería en Sistemas Computacionales. El objetivo del laboratorio fue armar circuitos serie y paralelo utilizando un protoboard y medir las resistencias equivalentes. Los estudiantes describen el procedimiento de armar un circuito mixto serie-paralelo, calcular teóricamente su resistencia equivalente y medirla experimentalmente, obteniendo un error relativo pequeño.

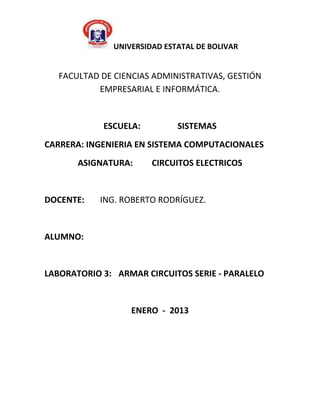

1. UNIVERSIDAD ESTATAL DE BOLIVAR
FACULTAD DE CIENCIAS ADMINISTRATIVAS, GESTIÓN
EMPRESARIAL E INFORMÁTICA.
ESCUELA: SISTEMAS
CARRERA: INGENIERIA EN SISTEMA COMPUTACIONALES
ASIGNATURA: CIRCUITOS ELECTRICOS
DOCENTE: ING. ROBERTO RODRÍGUEZ.
ALUMNO:
LABORATORIO 3: ARMAR CIRCUITOS SERIE - PARALELO
ENERO - 2013

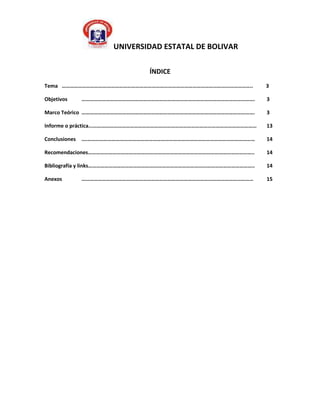

2. UNIVERSIDAD ESTATAL DE BOLIVAR
ÍNDICE
Tema ………………………………………………………………………………………………………………………….. 3
Objetivos ………………………………………………………………………………………………………………. 3
Marco Teórico ………………………………………………………………………………………………………………. 3
Informe o práctica...………………………………………………………………………………………………………… 13
Conclusiones ….…………………………………………………………………………………………………………… 14
Recomendaciones………………………………………………………………………………………………………….. 14
Bibliografía y links………………………………………………………………………………………………………….. 14
Anexos ……………………………………………………………………………………………………………… 15

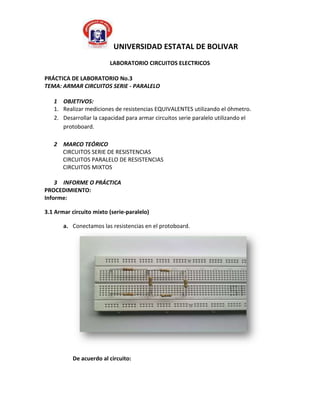

3. UNIVERSIDAD ESTATAL DE BOLIVAR
LABORATORIO CIRCUITOS ELECTRICOS
PRÁCTICA DE LABORATORIO No.3
TEMA: ARMAR CIRCUITOS SERIE - PARALELO
1 OBJETIVOS:
1. Realizar mediciones de resistencias EQUIVALENTES utilizando el óhmetro.
2. Desarrollar la capacidad para armar circuitos serie paralelo utilizando el
protoboard.
2 MARCO TEÓRICO
CIRCUITOS SERIE DE RESISTENCIAS
CIRCUITOS PARALELO DE RESISTENCIAS
CIRCUITOS MIXTOS
3 INFORME O PRÁCTICA
PROCEDIMIENTO:
Informe:
3.1 Armar circuito mixto (serie-paralelo)
a. Conectamos las resistencias en el protoboard.
De acuerdo al circuito:

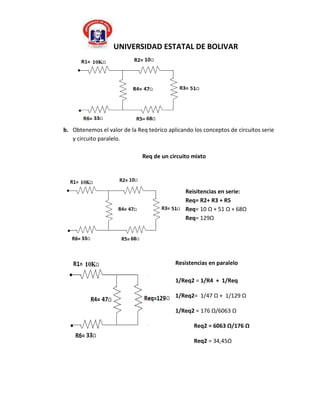

4. UNIVERSIDAD ESTATAL DE BOLIVAR
b. Obtenemos el valor de la Req teórico aplicando los conceptos de circuitos serie
y circuito paralelo.
Req de un circuito mixto
Reisitencias en serie:
Req= R2+ R3 + R5
Req= 10 Ω + 51 Ω + 68Ω
Req= 129Ω
Resistencias en paralelo
1/Req2 = 1/R4 + 1/Req
1/Req2= 1/47 Ω + 1/129 Ω
1/Req2 = 176 Ω/6063 Ω
Req2 = 6063 Ω/176 Ω
Req2 = 34,45Ω

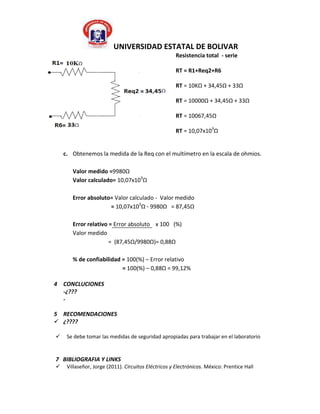

5. UNIVERSIDAD ESTATAL DE BOLIVAR
Resistencia total - serie
RT = R1+Req2+R6
RT = 10KΩ + 34,45Ω + 33Ω
RT = 10000Ω + 34,45Ω + 33Ω
RT = 10067,45Ω
RT = 10,07x103Ω
c. Obtenemos la medida de la Req con el multímetro en la escala de ohmios.
Valor medido =9980Ω
Valor calculado= 10,07x103Ω
Error absoluto= Valor calculado - Valor medido
= 10,07x103Ω - 9980Ω = 87,45Ω
Error relativo = Error absoluto x 100 (%)
Valor medido
= (87,45Ω/9980Ω)= 0,88Ω
% de confiabilidad = 100(%) – Error relativo
= 100(%) – 0,88Ω = 99,12%
4 CONCLUCIONES
-¿???
-
5 RECOMENDACIONES
 ¿????
 Se debe tomar las medidas de seguridad apropiadas para trabajar en el laboratorio
7 BIBLIOGRAFIA Y LINKS
 Villaseñor, Jorge (2011). Circuitos Eléctricos y Electrónicos. México: Prentice Hall

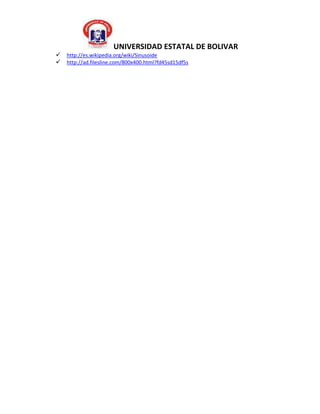

6. UNIVERSIDAD ESTATAL DE BOLIVAR
 http://es.wikipedia.org/wiki/Sinusoide
