1. 1. VLAN

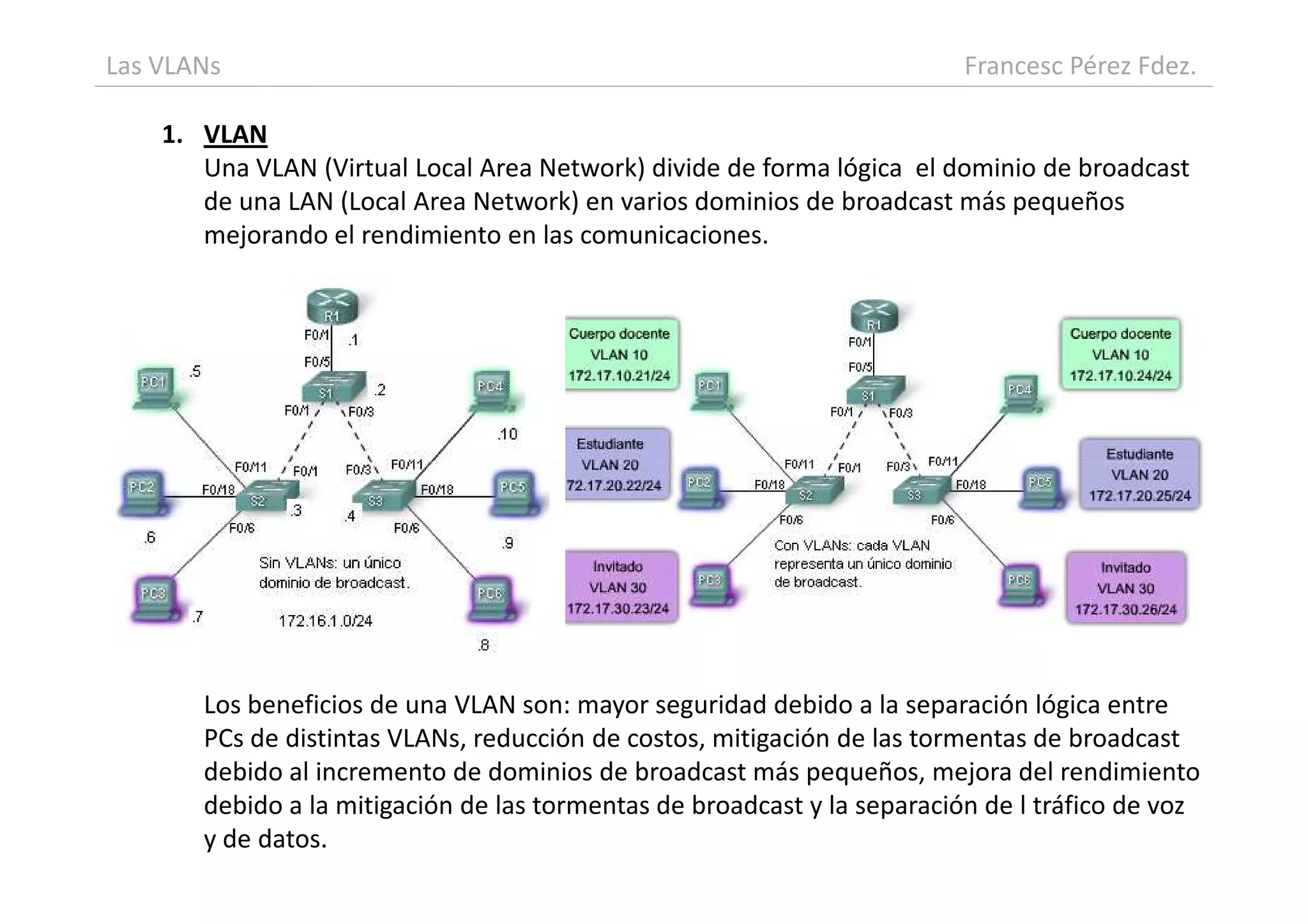

Una VLAN (Virtual Local Area Network) divide de forma lógica el dominio de broadcast
de una LAN (Local Area Network) en varios dominios de broadcast más pequeños
mejorando el rendimiento en las comunicaciones.
Las VLANs Francesc Pérez Fdez.
Los beneficios de una VLAN son: mayor seguridad debido a la separación lógica entre
PCs de distintas VLANs, reducción de costos, mitigación de las tormentas de broadcast
debido al incremento de dominios de broadcast más pequeños, mejora del rendimiento
debido a la mitigación de las tormentas de broadcast y la separación de l tráfico de voz
y de datos.

2. 1. VLAN
Ejemplo de tormenta de broadcast en una LAN sin VLANS: toda la LAN es un único
dominio de broadcast. Cualquier trama broadcast Ethernet ocupa temporalmente el
ancho de banda de los enlaces de la LAN. El aumento de computadoras en la LAN
incrementa la posibilidad de tormentas de broadcast y esto puede hacer bajar el
rendimiento de la red al producirse congestión en los enlaces
Las VLANs Francesc Pérez Fdez.

3. 1. VLAN
Ejemplo de tormenta de broadcast en una LAN con VLANS: cada VLAN representa un
único dominio de broadcast. (en este ejemplo existen tres dominios de broadcast). Las
VLANs se configuran en los switches y en los routers. Los puertos de los switches que
han de soportar tráfico de una VLAN se configuran en modo acceso y los puertos que
han de soportar tráfico de más de una VLAN se configuran en modo troncal. Cada
VLANs es una red IP independiente. Por defecto todos los puertos de los switches Cisco
están asociados con VLAN nativa 1.
Las VLANs Francesc Pérez Fdez.

4. 1. VLAN
Un switch antes de enviar un trama ethernet a través de un puerto troncal etiqueta
dicha trama con el ID de VLAN al cual pertenece, excepto si pertenece a la VLAN nativa.
De esta manera el puerto troncal receptor del switch vecino podrá conocer a qué VLAN
pertenece la trama para poder reenviarla adecuadamente. El estándar VLAN es el
802.1Q del IEEE.
Las VLANs Francesc Pérez Fdez.

5. 1. VLAN
Rangos ID de una VLAN
Las VLANs Francesc Pérez Fdez.
Modos de membresía del puerto VLAN

6. 1. VLAN
Configuración de un puerto estático en modo troncal
Las VLANs Francesc Pérez Fdez.

7. 2. CONFIGURACIÓN DE VLANs
Crear VLANs
Las VLANs Francesc Pérez Fdez.

8. 2. CONFIGURACIÓN DE VLANs
Asignar un puerto de acceso del switch a la VLAN
Asignar un puerto troncal del switch a la VLAN
Las VLANs Francesc Pérez Fdez.
