Este documento describe tres tipos de rectas particulares en geometría del espacio constructivo: la recta vertical, que es perpendicular al plano horizontal; la recta de punta, que es perpendicular al plano vertical; y la recta que corta la línea de tierra, donde las proyecciones de la recta sobre los planos proyectantes coinciden en el punto de intersección con la línea de tierra.

1. Rectas Particulares
II
Geometría del Espacio Constructivo

2. Rectas Particulares II
● Recta Vertical
● Recta de punta
● Recta que corta la línea de tierra

3. ● Recta Vertical
LA RECTA VERTICAL ES PERPENDICULAR AL PLANO HORIZONTAL
Es perpendicular al
plano horizontal.
Decimos que la recta
vertical es cuando es
perpendicular al plano
horizontal.
r’ será un punto
porque cuando
veremos esta recta
desde arriba veremos
solamente un punto.
r” será perpendicular a
la línea de tierra

4. ● Recta de Punta
Es una recta perpendicular al plano vertical.
La recta R es una
recta perpendicular al
plano vertical
La proyección de R
sobre el plano vertical
(r”) será un punto ya
que esta intersecta
perpendicularmente al
plano vertical
r’ será perpendicular a
la línea de tierra

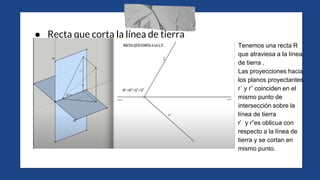

5. ● Recta que corta la línea de tierra
Tenemos una recta R
que atraviesa a la línea
de tierra .
Las proyecciones hacia
los planos proyectantes
r´ y r” coinciden en el
mismo punto de
intersección sobre la
línea de tierra
r’ y r”es oblicua con
respecto a la línea de
tierra y se cortan en
mismo punto.
