El documento describe los conceptos de trazas verticales, trazas horizontales y el sistema diédrico en la geometría del espacio constructivo. Explica que la traza vertical es el punto donde una recta corta el plano vertical, y la traza horizontal es el punto donde una recta corta el plano horizontal. Luego detalla cómo se representan y obtienen las trazas y proyecciones de una recta en el sistema diédrico de planos vertical y horizontal.

1. Trazas de una Recta
Vistas y Ocultas
Geometría del Espacio Constructivo

2. Trazas de una recta
● Traza Vertical
Es el punto en que la recta corta el plano vertical
● Traza Horizontal
Es el punto en que la recta corta el plano horizontal

3. Traza
Horizontal
El punto donde la recta R toca el
plano horizontal se llama traza
horizontal y lo represento con la letra
H y coincide con su proyección
horizontal H’y si continuo
perpendicular a la línea de tierra
obtengo H”

4. Traza Vertical
El punto donde la recta R
toca el plano vertical se llama
traza vertical y lo represento
con la letra V y coincide con
su proyección vertical V” y si
continuo perpendicular a la
línea de tierra obtengo
V’sobre la línea de tierra.

5. SISTEMA DIÉDRICO
La proyección de
la recta R al plano
horizontal es r’y la
proyección al plano
vertical es r”
r'
r"

6. Sistema Diédrico:Trazas Verticales
Donde r’ toca la línea
de tierra y subo en
vertical y en la
intersección con r”
obtengo la traza V”
y la proyección de V”
será V’ sobre la línea
de tierra.
r ´
r”
V”
V’

7. Sistema Diédrico:Trazas Horizontales
Donde r” toca la
línea de tierra y baja
en vertical y en la
intersección con r’
obtengo la traza H’
y la proyección de H’
será H” sobre la
línea de tierra.
r ´
r”
H”
H’

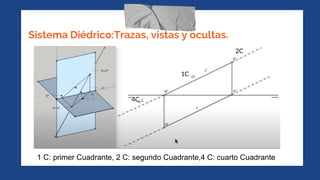

8. Sistema Diédrico:Trazas, vistas y ocultas.
1 C: primer Cuadrante, 2 C: segundo Cuadrante,4 C: cuarto Cuadrante
1C
4C
2C

9. Geometría del Espacio Constructivo
