Lectura de planos ii 2

Lectura de Planos II
MANEJO DE HERRAMIENTAS GRÁFICAS II
INTERPRETACIÓN GRÁFICA GRAL
DOC: ARQ.ANDREA CASTRO

CTT_ Prevencionista y Seguridad Industrial
Profesor__Arq. Andrea Castro
1- OBJETIVO
• Introducir a los alumnos de la carrera Prevencionista y Seguridad Industrial al lenguaje del que
proyecta. Se trabajará sobre la expresión gráfica utilizada en la arquitectura, de modo tal que puedan
interpretar la información contenida en planos y/o proyectos.
2-INTRODUCCIÓN
• La expresión gráfica utilizada en Arquitectura ( Dibujo Arquictectónico) es un lenguaje universal que se
encuentra determinado por una serie de condiciones o normas.
• Dado que el ojo humano esta hecho para ver en tres dimensiones; largo, ancho y alto, en el dibujo
arquitectónico es una convención que el observador siempre se ubica en un plano imaginario donde
su visión es perpendicular al objeto.
• El dibujo arquitectónico utiliza símbolos y líneas para representar distintas situaciones
arquitectónicas, reforzando su expresión mediante la valorización (espesor de líneas).
• Con el objeto de ordenar los dibujos y poder interpretarlos, es que se ha implementado el uso de las
“Escalas de Representación” que hacen que un dibujo sea mensurable.

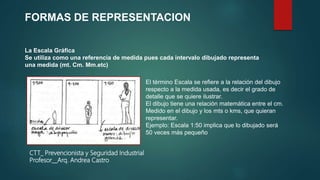

La Escala Gráfica
Se utiliza como una referencia de medida pues cada intervalo dibujado representa
una medida (mt. Cm. Mm.etc)
El término Escala se refiere a la relación del dibujo
respecto a la medida usada, es decir el grado de
detalle que se quiere ilustrar.
El dibujo tiene una relación matemática entre el cm.
Medido en el dibujo y los mts o kms, que quieran
representar.
Ejemplo: Escala 1:50 implica que lo dibujado será
50 veces más pequeño
FORMAS DE REPRESENTACION

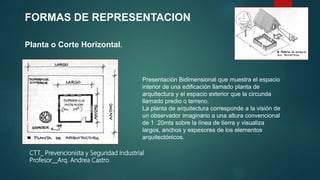

Planta o Corte Horizontal.
Presentación Bidimensional que muestra el espacio
interior de una edificación llamado planta de
arquitectura y el espacio exterior que la circunda
llamado predio o terreno.
La planta de arquitectura corresponde a la visión de
un observador imaginario a una altura convencional
de 1 .20mts sobre la línea de tierra y visualiza
largos, anchos y espesores de los elementos
arquitectónicos.

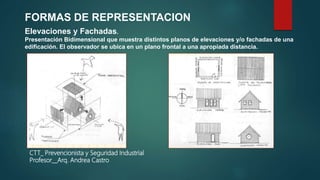

Elevaciones y Fachadas.
Presentación Bidimensional que muestra distintos planos de elevaciones y/o fachadas de una
edificación. El observador se ubica en un plano frontal a una apropiada distancia.

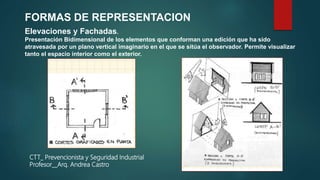

Elevaciones y Fachadas.
Presentación Bidimensional de los elementos que conforman una edición que ha sido
atravesada por un plano vertical imaginario en el que se sitúa el observador. Permite visualizar
tanto el espacio interior como el exterior.

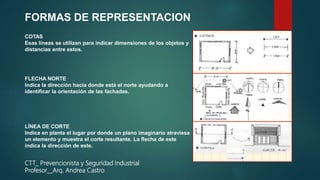

COTAS
Esas líneas se utilizan para indicar dimensiones de los objetos y
distancias entre estos.
FLECHA NORTE
Indica la dirección hacia donde está el norte ayudando a
identificar la orientación de las fachadas.
LÍNEA DE CORTE
Indica en planta el lugar por donde un plano imaginario atraviesa
un elemento y muestra el corte resultante. La flecha de este
indica la dirección de este.

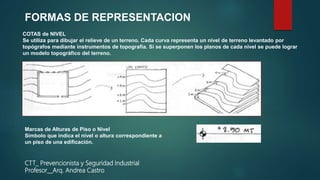

COTAS de NIVEL
Se utiliza para dibujar el relieve de un terreno. Cada curva representa un nivel de terreno levantado por
topógrafos mediante instrumentos de topografía. Si se superponen los planos de cada nivel se puede lograr
un modelo topográfico del terreno.
Marcas de Alturas de Piso o Nivel
Símbolo que indica el nivel o altura correspondiente a
un piso de una edificación.

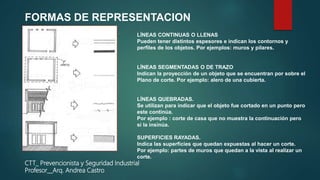

LÍNEAS CONTINUAS O LLENAS
Pueden tener distintos espesores e indican los contornos y
perfiles de los objetos. Por ejemplos: muros y pilares.
LÍNEAS SEGMENTADAS O DE TRAZO
Indican la proyección de un objeto que se encuentran por sobre el
Plano de corte. Por ejemplo: alero de una cubierta.
LÍNEAS QUEBRADAS.
Se utilizan para indicar que el objeto fue cortado en un punto pero
este continúa.
Por ejemplo : corte de casa que no muestra la continuación pero
si la insinúa.
SUPERFICIES RAYADAS.
Indica las superficies que quedan expuestas al hacer un corte.
Por ejemplo: partes de muros que quedan a la vista al realizar un
corte.

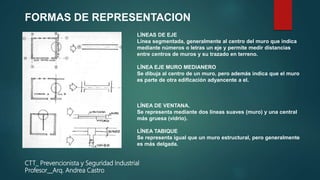

LÍNEAS DE EJE
Línea segmentada, generalmente al centro del muro que indica
mediante números o letras un eje y permite medir distancias
entre centros de muros y su trazado en terreno.
LÍNEA EJE MURO MEDIANERO
Se dibuja al centro de un muro, pero además indica que el muro
es parte de otra edificación adyancente a el.
LÍNEA DE VENTANA.
Se representa mediante dos líneas suaves (muro) y una central
más gruesa (vidrio).
LÍNEA TABIQUE
Se representa igual que un muro estructural, pero generalmente
es más delgada.

Muestran elementos que se encuentran en un plano distinto al del corte.

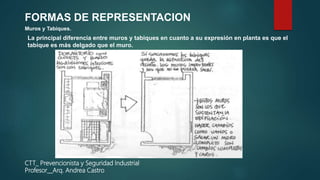

Muros y Tabiques.
La principal diferencia entre muros y tabiques en cuanto a su expresión en planta es que el
tabique es más delgado que el muro.

ABERTURAS - VENTANAS.
ABERTURAS – PUERTAS.

ESCALERAS.

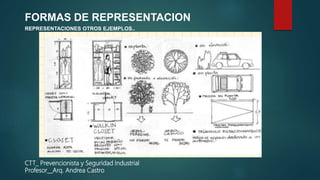

REPRESENTACIONES OTROS EJEMPLOS..
