AUTOCAD-TECNOACADEMIA

Estimado aprendiz, a continuación encontrarás una serie de actividades que
permitirán continuar con el desarrollo que se llevan a cabo en el aprendizaje del
software AutoCad.

AL INICIO ENCONTRARAS LOS EJERCICIOS QUE DEBES SOLUCIONAR,
LUEGO ENCONTRARAS UNA GUIA CON EJEMPLOS Y EXPLICACION
SOBRE CADA COMANDO A UTILIZAR EN ESTA ACTIVIDAD


                              Contenido Parte 2

                           1.Barra Modify (Parte I)

            Cortar objetos con el comando TRIM (RECORTA)
                  El comando COPY OBJECT (COPIA)
                          COPY (COPIA) múltiple
                      El comando ARRAY (MATRIZ)
                    El comando MOVE (DESPLAZA)
                             Fillet o Empalme
                            Chamfer o Chafl án
                           Rotate (Girar objetos)
                       Mirror (Simetría de objetos)

                        2.Object Properties Toolbar

                           Colores y tipos de línea
                           Crear Layers o Capas
                       Cambiar la capa (layer) actual
                       Otras propiedades de las capas
                            Borrar capas (Delete)
                       Control del color, estilo y grosor
                        Cuadrantes de Referencia




                            Omar Yarce Marín, Ingeniero Químico
Actividades parte 2



                                  Ejercicio 2-1



                    COMANDO LINEA, CIRCULO,CORTAR,

             COPIAR, MOVER Y PUNTOS REFERENCIA(OSNAP)



Para desarrollar este ejercicio debes unir las líneas y los círculos con puntos de
referencia (osnap)definidos (cuadrantes) y luego con el comando Trim, cortar los
sobrantes que genere esta unión.




                            Omar Yarce Marín, Ingeniero Químico
Ejercicio 2-2



 COMANDO CIRCULO,COPIAR,
ROTAR, MATRIZ POLAR(ARRAY)




  Omar Yarce Marín, Ingeniero Químico

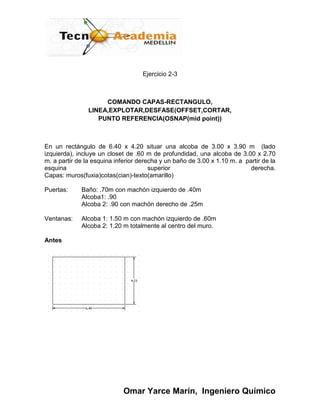

Ejercicio 2-3



                     COMANDO CAPAS-RECTANGULO,
                LINEA,EXPLOTAR,DESFASE(OFFSET,CORTAR,
                   PUNTO REFERENCIA(OSNAP(mid point))



En un rectángulo de 6.40 x 4.20 situar una alcoba de 3.00 x 3.90 m (lado
izquierda), incluye un closet de .60 m de profundidad, una alcoba de 3.00 x 2.70
m. a partir de la esquina inferior derecha y un baño de 3.00 x 1.10 m. a partir de la
esquina                                superior                            derecha.
Capas: muros(fuxia)cotas(cian)-texto(amarillo)

Puertas:     Baño: .70m con machón izquierdo de .40m
             Alcoba1: .90
             Alcoba 2: .90 con machón derecho de .25m

Ventanas:    Alcoba 1: 1.50 m con machón izquierdo de .60m
             Alcoba 2: 1.20 m totalmente al centro del muro.

Antes




                             Omar Yarce Marín, Ingeniero Químico
Después




Omar Yarce Marín, Ingeniero Químico
1.Barra Modify (Parte I)
Cortar objetos con el comando TRIM (RECORTA)

Este comando es el ideal cuando deseamos recortar partes de un objeto sobrante
en sus puntos de intersección con otros objetos. La única limitación que tiene es
que, por lo menos tiene que tener dos objetos que se encuentran o cruzan.

         1. Utiliza el último dibujo de la práctica anterior:




         2. Selecciona el botón        o bien escribe TR ( RR)

             Autocad nos pregunta primero qué objetos son los que recortan.

         3. Selecciona las dos líneas que van hacia el centro del círculo:




         4. Pulsa el botón derecho del mouse.
         5. Ahora selecciona como objeto que debe ser recortado, el trozo de
            círculo derecho.




                            Omar Yarce Marín, Ingeniero Químico

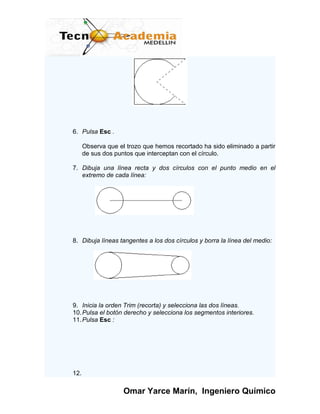

6. Pulsa Esc .

      Observa que el trozo que hemos recortado ha sido eliminado a partir
      de sus dos puntos que interceptan con el círculo.

7. Dibuja una línea recta y dos círculos con el punto medio en el
   extremo de cada línea:




8. Dibuja líneas tangentes a los dos círculos y borra la línea del medio:




9. Inicia la orden Trim (recorta) y selecciona las dos líneas.
10. Pulsa el botón derecho y selecciona los segmentos interiores.
11. Pulsa Esc :




12.

                    Omar Yarce Marín, Ingeniero Químico
El Comando COPY OBJECT (COPIA)

Este comando permite copiar objetos a una distancia o en una posición
determinada. Existe la posibilidad de realizar varias copias de un mismo objeto.

          1. Dibuja un círculo.

          2. Pulsa el botón           o escribe COPY ( COPIA)

          3. Selecciona el círculo.

          4. Pulsa el botón derecho.

          5. Como punto base de desplazamiento, pica en el centro del mismo
             círculo.

          6. Desplaza el mouse libremente por la pantalla y pulsa clic cuando
             quieras fijarlo.

          7. Dibuja otro círculo.

          8.    Inicia la orden COPY ( COPIA) y selecciona el círculo.

          9. Como punto base, pica en su centro.

          10. Como punto de desplazamiento escribe: @50,0 y pulsa Intro

               Esto hace que la copia se desplace 100 unidades hacia la derecha.

COPY (COPIA) múltiple

Esta opción permite hacer múltiples copias de un objeto.

          1.   Dibuja un círculo.
          2.   Inicia la orden COPY (COPIA) .
          3.   Pulsa la letra M para realizar copia múltiple.
          4.   Como centro de desplazamiento marca el centro del mismo círculo.
          5.   Ve moviendo el mouse libremente por la pantalla y pulsando click
               para fijar las copias.




                              Omar Yarce Marín, Ingeniero Químico
El comando ARRAY (MATRIZ)

Este comando es de una gran ayuda a la hora de repetir una misma imagen en
forma matricial. Tomamos un objeto o un grupo de objetos y los copiamos un
número específico de veces. Podemos realizar dos tipos de matrices:
rectangulares y polares.

         1. Limpia la pantalla de objetos.
         2. Dibuja un cuadrado de lado 5mm.
         3. Pulsa el botón      o escribe ARRAY (MATRIZ)
         4. Se abrirá el siguiente cuadro.




         5. Selecciona Rectangular Array (matriz rectangular).
         6. Designa el número de Rows (Filas) y Columns (Columnas).
         7. Asigna un valor de distancia entre filas (Row Offset) y Columnas
             (Column Offset) mayor a la medida horizontal y vertical del cuadrado
             (5mm)
         8. Pica en el icono Select Objects (Selección de Objetos).
         9. Designa el cuadrado y pulsa el botón derecho.
         10. Pica la opción Preview para visualizar si el array rectangular es
             correcto.
         11. Si es correcto pica Accept o de lo contrario pica Modify para ejecutar
             los cambios a que haya lugar.


                           Omar Yarce Marín, Ingeniero Químico
12. Limpia la pantalla de objetos.
         13. Dibuja un círculo de radio 5mm.

         14. Pulsa el botón       o escribe ARRAY (MATRIZ)
         15. Se abrirá el siguiente cuadro.




         16. Selecciona Polar Array (matriz polar).
         17. Haz clic en el icono
         18. Como punto central, pulsa click unas 5 0 unidades debajo del círculo.
         19. Como número de elementos (Total number of ítems), indica 8
         20. Acepta 360 grados como ángulo de giro (Angle to fill)
         21. Pica el icono Select Objects y selecciona el círculo.
         22. Designa el círculo y pulsa el botón derecho.
         23. Pica la opción Preview para visualizar si el array polar es correcto.
         24. Si es correcto pica Accept o de lo contrario pica Modify para ejecutar
             los cambios a que haya lugar.




Para crear matrices (Arrays) hacia abajo y hacia la izquierda, utilizaremos
distancias negativas.


                           Omar Yarce Marín, Ingeniero Químico
El comando MOVE (DESPLAZA)

Nos servirá para desplazar o mover objetos. Funciona exactamente igual que el
comando copia, es decir; select objects (designar objetos), marcar el punto de
desplazamiento y desplazarlos. Puede escribirse la orden MOVE ( DESPLAZA) o
bien utilizar el botón

Fillet o Empalme

Los empalmes se utilizan para crear esquinas biseladas y redondeadas. Pueden
usarse en círculos y arcos, pero lo más usual es utilizarlo con líneas.

           1. Dibuja dos líneas en ángulo recto.




           2.       Pulsa el botón FILLET ( EMPALME)               o bien escribe la
                orden.

                Autocad es capaz de generar un ángulo de empalme en función de
                la situación de las dos líneas. Vamos primero a cambiar ese ángulo.
                Observa en la barra de estado cómo en principio, el programa
                generará un radio de empalme de 10. Primero aceptaremos para
                observar los resultados.

           3. Pulsa sobre una de las líneas.
           4. Pulsa sobre la otra.
           5. Pulsa en Undo ( Deshacer).
           6. Vuelve a iniciar la orden de fillet (empalme).
           7. Escribe R ( RA) y pulsa Intro.
           8. Escribe 8 y pulsa Intro.
           9. Vuelve a iniciar la orden de FILLET ( EMPALME) .
           10. Pulsa clic sobre las dos líneas. Observa la diferencia.


Chamfer o Chaflán

Similar a FILLET (EMPALME), esta orden generará una línea de chaflán entre las


                              Omar Yarce Marín, Ingeniero Químico
dos líneas. Aquí pueden definirse dos radios. Observa la figura de la derecha.

La   primera    distancia   del   chaflán   con   respecto   al   eje   es   de   10.

La segunda distancia es de 5.




         1. Pulsa sobre el botón
         2. Como primera distancia escribe 10 y como segunda 5
         3. Observa el resultado.


Rotate (Girar objetivos)

Escribe ROTATE ( GIRA) o pica en el icono       , como su nombre indica, sirve
para girar objetos, aunque una de sus ventajas es la de poder dibujar primero el
objeto y posteriormente girarlo.

         1. Dibuja un arco cualquiera:




         2.    Inicia la orden para girar el objeto.
         3.    Designa con un click el objeto.
         4.    Botón derecho para terminar de designar el objeto.
         5.    Como punto base, mueve el mouse hasta que se marque su extremo
               izquierdo.




                             Omar Yarce Marín, Ingeniero Químico

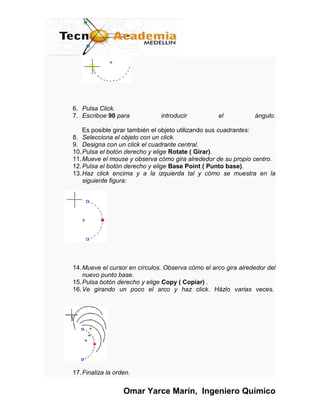

6. Pulsa Click.
7. Escriboe 90 para            introducir          el           ángulo.

    Es posible girar también el objeto utilizando sus cuadrantes:
8. Selecciona el objeto con un click.
9. Designa con un click el cuadrante central.
10. Pulsa el botón derecho y elige Rotate ( Girar).
11. Mueve el mouse y observa cómo gira alrededor de su propio centro.
12. Pulsa el botón derecho y elige Base Point ( Punto base).
13. Haz click encima y a la izquierda tal y cómo se muestra en la
    siguiente figura:




14. Mueve el cursor en círculos. Observa cómo el arco gira alrededor del
    nuevo punto base.
15. Pulsa botón derecho y elige Copy ( Copiar) .
16. Ve girando un poco el arco y haz click. Házlo varias veces.




17. Finaliza la orden.


                   Omar Yarce Marín, Ingeniero Químico
Mirror (Simetría de objetos)

Mediante el comando MIRROR ( SIMETRIA) o el botón                 podemos realizar
copias exactas y simétricas de objetos o grupos de objetos. Con este comando es
posible elegir si queremos conservar o borrar el objeto original.

          1. Dibuja lo siguiente:




          2. Realiza un fillet (empalme) de radio 30 entre las dos líneas
             superiores.




          3. Selecciona todo el objeto.
          4. Inicia la orden para crear un Mirror (simetría) del objeto.
          5. Marca como primer punto de la simetría su extremo derecho.




          6. Mueve el mouse y marca el segundo punto de forma que quede el
             mirror (simetría) horizontal.




          7. A la pregunta de suprimir objetos originales (Delete source objects?


                            Omar Yarce Marín, Ingeniero Químico
[Yes/No]<N>) escribe N .

              Observa el resultado.




                 2.Object Properties Toolbar
Colores y tipos de línea

En muchas ocasiones, nos interesará diferenciar entidades a través de distintos
colores y tipos de línea. Para ello, podemos desplegar las listas




Para convertir en otro color u otro tipo de línea alguna entidad ya dibujada,
podemos seleccionarla con un click y acceder a uno de estos dos menús eligiendo
posteriormente el color o línea deseados.

En la lista ByLayer ( Por capa) , la opción Other… ( Otro...) nos lleva a un menú
donde se muestran los distintos tipos de línea que tenemos cargados. El
botón Load ( Cargar) de este cuadro nos permite cargar en el programa muchos
más tipos de línea.

           1. Practica dibujando diferentes entidades y cambiarles el color y tipo
              de línea.


Los ejes



                            Omar Yarce Marín, Ingeniero Químico
En muchas ocasiones nos interesará dibujar entidades auxiliares que nos servirán
como guía o referencia para dibujar otras entidades. De esta forma, podemos
establecer unos ejes para cualquier dibujo de forma que nos faciliten la labor.
Imagínate que queremos dibujar lo siguiente:




Sería más útil prepararnos una serie de ejes a unas distancias determinadas y
luego tomar los puntos de intersección de los mismos ejes como centro de los
círculos:




         1. Object Properties Toolbar Cambia a color rojo y dibuja una primera
            línea vertical
         2. Utiliza el comando COPY ( COPIA) para copiar esa misma
            línea 16unidades hacia la derecha.
         3. Copia esta última línea 13 unidades más hacia la derecha.
         4. Dibuja una línea horizontal.




         5. Cópiala 35 unidades hacia abajo.
         6. Cambia a color negro.
         7. Dibuja círculos tomando como punto central las intersecciones de los
            ejes.
         8. Finalmente, dibuja líneas tangentes entre círculos.


                           Omar Yarce Marín, Ingeniero Químico
Crear Layers o Capas

Cuando explicamos cómo podía cambiarse un color, dijimos que esto iba bien
para diferenciar entidades. De todas formas, a menudo es muy interesante ocultar
algunos colores o entidades. Las capas funcionan como grupos de objetos que
pueden mostrarse, ocultarse, etc. Tomando como ejemplo la planta de un edificio
donde el mobiliario esta creado con una capa, los muros con otra, etc., podemos
con esta herramienta ocultar sólo el mobiliario y mostrar o imprimir sólo los muros.

Es conveniente asignar una capa a cada grupo de objetos (dibujos, ejes, cotas...)
para después poder manejarlos por separado.

          1. Haz click en el segundo botón de la barra de herramientas de layers
             (capas)




          2. Aparece el cuadro de diálogo Layers properties manager
             (Administrador de propiedades de capas). El espacio central
             muestra los nombres y las propiedades de todas las capas
             disponibles. Nosotros podemos crear nuevas capas y asignarles
             propiedades como el estilo de línea, color, grosor, etc.
          3. Click en el botón New ( Nueva) y escribe como nombre de la nueva
             capa: Ejes




          4. Pulsa doble click sobre el nombre del color.
          5. Selecciona el rojo y acepta.
          6. Pulsa     doble       click   sobre      el      tipo    de      línea

             Por ahora sólo podemos ver los tipos de línea Continuos
             (Continuous) que son los que ya están cargados.


                            Omar Yarce Marín, Ingeniero Químico
7. Pulsa el botón Load ( Cargar)
         8. Selecciona el tercer tipo ( ISO Dash) y acepta.
         9. Selecciona el tipo que acabamos de elegir y acepta.
         10. Vuelve a aceptar para salir a la zona de trabajo.


Cambiar la capa (layer) actual

Ahora dibujemos unos ejes para una figura con la capa recién creada. Podemos
cambiar de capa antes de comenzar a dibujar o bien una vez los ejes dibujados,
podemos cambiar su capa por otra.

         1. Abre la lista de layers (capas) y selecciona la capa Ejes




         2. Dibuja un par de líneas en forma de cruz.




         3. Cambia a la capa 0
         4. Dibuja un círculo con el centro en el medio de los dos ejes.




            Observaremos la ventaja de trabajar con capas. Imaginemos que
            queremos ver sólo el círculo. Nos hemos ayudado de unos ejes para
            dibujar el círculo, pero ahora no nos interesa que se vean, pero


                           Omar Yarce Marín, Ingeniero Químico
tampoco queremos borrarlos del dibujo. Lo que vamos a hacer es
             esconderlos:

          5. Abre la lista de layers o capas y selecciona el primer botón (bombillo)
             de forma que se apague.




          6. Pulsa click en medio de la zona de dibujo.

             De esta forma desactivamos la capa ejes. Así podríamos dividir
             nuestro dibujo en varias capas, activando y desactivando a voluntad
             según nos interese.

Otras propiedades de las capas

Según abrimos la lista de capas, aparte del bombillo que sirve para desactivar la
visualización de una capa, el resto de botones realiza las siguientes acciones:

Freeze/Thaw (Inutilizar/Reutilizar): las capas inutilizadas no son visibles. La
ventaja es que en dibujos grandes, estas capas no se regeneran junto a las
demás, lo que puede ralentizar la regeneración del dibujo en la pantalla.

Lock/Unlock (Bloquear/desbloquear): aunque no afectan a la visibilidad, no se
pueden editar.

Borrar capas (Delete)

Si queremos borrar una capa, debemos acceder de nuevo al Layers properties
manager ( Administrador de capas) , seleccionar la capa a borrar y pulsar el
botón Delete ( Borrar).

Control del color, estilo y grosor

Desde esta lista desplegable, podemos controlar el color de los objetos. Es muy
importante recordar que la capa sigue siendo la misma, pero lo que cambiamos es
el color. Por ejemplo, podemos cambiar el color a una parte del dibujo creado con
la capa ejes que originalmente era de color rojo, por el azul. Nosotros seguiremos


                            Omar Yarce Marín, Ingeniero Químico
viendo la misma capa pero con otro color.




Lo mismo ocurre con las dos listas desplegables a la derecha; permiten cambiar el
estilo de línea y el grosor, aunque la capa mantendrá las mismas propiedades con
las que fue definida originalmente.

A partir de este momento todos los ejercicios tendrán que estar dibujados bajo
capas o layers.




Cuadrantes de Referencia

Cuando seleccionamos un objeto, te habrás dado cuenta que aparecen varias
marcas azules sobre él. Se llaman cuadrantes y sirven tanto para desplazar
objetos como para estirarlos.

          1. Dibuja una línea y un cuadrado semejantes a éstos:




          2. Imagínate que queremos estirar la línea hasta hacerla llegar a tocar
             la línea vertical del cuadrado:
          3. Pulsa click en la línea. Aparecerán los cuadrantes:




          4.
          5. Haz click en la marca del cuadrante derecho.
          6. Mueve el mouse arriba y abajo pero sin hacer click.
          7. Pulsa ctrl. + Botón derecho para activar el menú de referencia a
             objetos.
          8. Elige Perpendicular y selecciona la línea vertical izquierda del
             cuadrado.
          9. Haz click y después Esc dos veces.



                            Omar Yarce Marín, Ingeniero Químico
Omar Yarce Marín, Ingeniero Químico

Más contenido relacionado

La actualidad más candente (18)

Autocad semana 3
Autocad semana 3Autocad semana 3
Autocad semana 3

Teoria De Muescas
Teoria De MuescasTeoria De Muescas
Teoria De Muescas

Autocad semana 1
Autocad semana 1Autocad semana 1
Autocad semana 1

Mini manual auto cad
Mini manual auto cadMini manual auto cad
Mini manual auto cad

Comandos avanzados autocad
Comandos avanzados autocadComandos avanzados autocad
Comandos avanzados autocad

Semana3 3d
Semana3 3dSemana3 3d
Semana3 3d

Capas en autocad
Capas en autocadCapas en autocad
Capas en autocad

Manual autocad-basico
Manual autocad-basicoManual autocad-basico
Manual autocad-basico

Prácticas 1
Prácticas 1Prácticas 1
Prácticas 1

Manual curso de auto cad
Manual   curso de auto cadManual   curso de auto cad
Manual curso de auto cad

Semana2 3d
Semana2 3dSemana2 3d
Semana2 3d

Edicion solidos
Edicion solidosEdicion solidos
Edicion solidos

Modelado con sólidos
Modelado con sólidosModelado con sólidos
Modelado con sólidos

Capas en autocad
Capas en autocadCapas en autocad
Capas en autocad

Efectos basicos
Efectos basicosEfectos basicos
Efectos basicos

Efectos basicos
Efectos basicosEfectos basicos
Efectos basicos

29 1
29 129 1
29 1

Herramientas tic
Herramientas ticHerramientas tic
Herramientas tic


Destacado

"Es lo que hay..." septiembre 2010
"Es lo que hay..." septiembre 2010"Es lo que hay..." septiembre 2010
"Es lo que hay..." septiembre 2010Autóctono

Mag janvier 2012
Mag janvier 2012Mag janvier 2012
Mag janvier 2012Leognan

Proyecto seguridad segundo
Proyecto seguridad segundoProyecto seguridad segundo
Proyecto seguridad segundoFabián Perier

Los Huracanes-VargasRoic
Los Huracanes-VargasRoicLos Huracanes-VargasRoic
Los Huracanes-VargasRoicElalle

La recommandation sur internet
La recommandation sur internetLa recommandation sur internet
La recommandation sur internetDaniella CB

Nana mouskouri tous les arbres...
Nana mouskouri tous les arbres...Nana mouskouri tous les arbres...
Nana mouskouri tous les arbres...Beatrice Vaisman

Zaz a2
Zaz a2Zaz a2
Zaz a2news12

Social conformismo y ciudadanía política en la globalización
Social conformismo y ciudadanía política en la globalizaciónSocial conformismo y ciudadanía política en la globalización
Social conformismo y ciudadanía política en la globalizaciónJulio Villalobos

Clip Chateaux Sable 005
Clip Chateaux Sable 005Clip Chateaux Sable 005
Clip Chateaux Sable 005GIA VER

Nuestra argentina
Nuestra argentinaNuestra argentina
Nuestra argentinaIvone Calo

Infographie - La mobilité en France
Infographie - La mobilité en FranceInfographie - La mobilité en France
Infographie - La mobilité en FranceDivalto

Ignite Maroc 2ème Edition - Gilles Auberger
Ignite Maroc 2ème Edition - Gilles AubergerIgnite Maroc 2ème Edition - Gilles Auberger
Ignite Maroc 2ème Edition - Gilles AubergerSalah Benzakour

4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...
4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...
4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...Ludovic Dublanchet

Entrega final, Ciudad valle centra curicó
Entrega final, Ciudad valle centra curicóEntrega final, Ciudad valle centra curicó
Entrega final, Ciudad valle centra curicóarqnicolereyes


Destacado (20)

"Es lo que hay..." septiembre 2010
"Es lo que hay..." septiembre 2010"Es lo que hay..." septiembre 2010
"Es lo que hay..." septiembre 2010

Ensayo enriq
Ensayo enriqEnsayo enriq
Ensayo enriq

Mag janvier 2012
Mag janvier 2012Mag janvier 2012
Mag janvier 2012

Spaws
SpawsSpaws
Spaws

Proyecto seguridad segundo
Proyecto seguridad segundoProyecto seguridad segundo
Proyecto seguridad segundo

Mouse
MouseMouse
Mouse

Los Huracanes-VargasRoic
Los Huracanes-VargasRoicLos Huracanes-VargasRoic
Los Huracanes-VargasRoic

Roxana fuentes
Roxana fuentesRoxana fuentes
Roxana fuentes

La recommandation sur internet
La recommandation sur internetLa recommandation sur internet
La recommandation sur internet

Nana mouskouri tous les arbres...
Nana mouskouri tous les arbres...Nana mouskouri tous les arbres...
Nana mouskouri tous les arbres...

Zaz a2
Zaz a2Zaz a2
Zaz a2

Social conformismo y ciudadanía política en la globalización
Social conformismo y ciudadanía política en la globalizaciónSocial conformismo y ciudadanía política en la globalización
Social conformismo y ciudadanía política en la globalización

Clip Chateaux Sable 005
Clip Chateaux Sable 005Clip Chateaux Sable 005
Clip Chateaux Sable 005

Nuestra argentina
Nuestra argentinaNuestra argentina
Nuestra argentina

Infographie - La mobilité en France
Infographie - La mobilité en FranceInfographie - La mobilité en France
Infographie - La mobilité en France

Ignite Maroc 2ème Edition - Gilles Auberger
Ignite Maroc 2ème Edition - Gilles AubergerIgnite Maroc 2ème Edition - Gilles Auberger
Ignite Maroc 2ème Edition - Gilles Auberger

4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...
4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...
4emes Rencontres Nationales du etourisme institutionnel - Atelier 6 Visibilit...

Mediacion
MediacionMediacion
Mediacion

Boticcelli
BoticcelliBoticcelli
Boticcelli

Entrega final, Ciudad valle centra curicó
Entrega final, Ciudad valle centra curicóEntrega final, Ciudad valle centra curicó
Entrega final, Ciudad valle centra curicó


Similar a Guia 2 auto

Similar a Guia 2 auto (20)

Unidad2
Unidad2Unidad2
Unidad2

Autocadsemana1 1
Autocadsemana1 1Autocadsemana1 1
Autocadsemana1 1

Presentación autocad
Presentación autocadPresentación autocad
Presentación autocad

Modificar sólidos y superficies en autocad
Modificar sólidos y superficies en autocadModificar sólidos y superficies en autocad
Modificar sólidos y superficies en autocad

Efectos basicos
Efectos basicosEfectos basicos
Efectos basicos

Manual sketchup 2013
Manual sketchup 2013Manual sketchup 2013
Manual sketchup 2013

Acad 2000 2
Acad 2000 2Acad 2000 2
Acad 2000 2

CLASE 1 AUTOCAD 2D.pptx
CLASE 1 AUTOCAD 2D.pptxCLASE 1 AUTOCAD 2D.pptx
CLASE 1 AUTOCAD 2D.pptx

Apuntes de auto cad
Apuntes de auto cadApuntes de auto cad
Apuntes de auto cad

Curso autocadv1 2
Curso autocadv1 2Curso autocadv1 2
Curso autocadv1 2

Apuntes de AutoCad
Apuntes de AutoCadApuntes de AutoCad
Apuntes de AutoCad

Manual de auto cad 2010
Manual de auto cad 2010Manual de auto cad 2010
Manual de auto cad 2010

Modelamiento con lathe en 3 d max
Modelamiento con lathe en 3 d maxModelamiento con lathe en 3 d max
Modelamiento con lathe en 3 d max

Leccion 2 modificación
Leccion 2  modificaciónLeccion 2  modificación
Leccion 2 modificación

Draftsight: el clon gratuito de AutoCAD: tutorial básico
Draftsight: el clon gratuito de AutoCAD: tutorial básicoDraftsight: el clon gratuito de AutoCAD: tutorial básico
Draftsight: el clon gratuito de AutoCAD: tutorial básico

Manual inventor 2013 nivel 2 laborato
Manual inventor 2013 nivel 2 laboratoManual inventor 2013 nivel 2 laborato
Manual inventor 2013 nivel 2 laborato

Práctica no 1 2 d
Práctica no 1 2 dPráctica no 1 2 d
Práctica no 1 2 d

Modulo 1.1
Modulo 1.1Modulo 1.1
Modulo 1.1

Modulo 1.1
Modulo 1.1Modulo 1.1
Modulo 1.1

Qcad Formato A4
Qcad   Formato A4Qcad   Formato A4
Qcad Formato A4


Más de marescu2

Descubre y aprende
Descubre y aprendeDescubre y aprende
Descubre y aprendemarescu2

Realiza y aprende tus propósitos
Realiza y aprende tus propósitosRealiza y aprende tus propósitos
Realiza y aprende tus propósitosmarescu2

Conoce un proyecto productivo
Conoce un proyecto productivoConoce un proyecto productivo
Conoce un proyecto productivomarescu2

Conoce un proyecto productivo
Conoce un proyecto productivoConoce un proyecto productivo
Conoce un proyecto productivomarescu2

La administración de los recursos económicos
La administración de los recursos económicosLa administración de los recursos económicos
La administración de los recursos económicosmarescu2

Buscando el equilibrio
Buscando el equilibrioBuscando el equilibrio
Buscando el equilibriomarescu2

Construir sobre las huellas
Construir sobre las huellasConstruir sobre las huellas
Construir sobre las huellasmarescu2

Diseño gráfico
Diseño gráficoDiseño gráfico
Diseño gráficomarescu2

Vertientes hidrográficas de colombia
Vertientes hidrográficas de colombiaVertientes hidrográficas de colombia
Vertientes hidrográficas de colombiamarescu2

Tabla cronológica del equipo 5
Tabla cronológica del equipo 5Tabla cronológica del equipo 5
Tabla cronológica del equipo 5marescu2

Ante proyecto.! (deslizamientos) (1)
Ante proyecto.! (deslizamientos) (1)Ante proyecto.! (deslizamientos) (1)
Ante proyecto.! (deslizamientos) (1)marescu2

En el afán de crear un movimiento cultural
En el afán de crear un movimiento culturalEn el afán de crear un movimiento cultural
En el afán de crear un movimiento culturalmarescu2

Neo final-1216653799180229-9
Neo final-1216653799180229-9Neo final-1216653799180229-9
Neo final-1216653799180229-9marescu2

Poemas del neoclasisismo
Poemas del neoclasisismoPoemas del neoclasisismo
Poemas del neoclasisismomarescu2

Estudio del texto
Estudio del texto Estudio del texto
Estudio del texto marescu2

Mapa conseptual
Mapa conseptualMapa conseptual
Mapa conseptualmarescu2

Isla proyecto
Isla proyectoIsla proyecto
Isla proyectomarescu2

El hinduismo
El hinduismoEl hinduismo
El hinduismomarescu2

Region pacifica
Region pacificaRegion pacifica
Region pacificamarescu2

Región pacífica
Región pacíficaRegión pacífica
Región pacíficamarescu2


Más de marescu2 (20)

Descubre y aprende
Descubre y aprendeDescubre y aprende
Descubre y aprende

Realiza y aprende tus propósitos
Realiza y aprende tus propósitosRealiza y aprende tus propósitos
Realiza y aprende tus propósitos

Conoce un proyecto productivo
Conoce un proyecto productivoConoce un proyecto productivo
Conoce un proyecto productivo

Conoce un proyecto productivo
Conoce un proyecto productivoConoce un proyecto productivo
Conoce un proyecto productivo

La administración de los recursos económicos
La administración de los recursos económicosLa administración de los recursos económicos
La administración de los recursos económicos

Buscando el equilibrio
Buscando el equilibrioBuscando el equilibrio
Buscando el equilibrio

Construir sobre las huellas
Construir sobre las huellasConstruir sobre las huellas
Construir sobre las huellas

Diseño gráfico
Diseño gráficoDiseño gráfico
Diseño gráfico

Vertientes hidrográficas de colombia
Vertientes hidrográficas de colombiaVertientes hidrográficas de colombia
Vertientes hidrográficas de colombia

Tabla cronológica del equipo 5
Tabla cronológica del equipo 5Tabla cronológica del equipo 5
Tabla cronológica del equipo 5

Ante proyecto.! (deslizamientos) (1)
Ante proyecto.! (deslizamientos) (1)Ante proyecto.! (deslizamientos) (1)
Ante proyecto.! (deslizamientos) (1)

En el afán de crear un movimiento cultural
En el afán de crear un movimiento culturalEn el afán de crear un movimiento cultural
En el afán de crear un movimiento cultural

Neo final-1216653799180229-9
Neo final-1216653799180229-9Neo final-1216653799180229-9
Neo final-1216653799180229-9

Poemas del neoclasisismo
Poemas del neoclasisismoPoemas del neoclasisismo
Poemas del neoclasisismo

Estudio del texto
Estudio del texto Estudio del texto
Estudio del texto

Mapa conseptual
Mapa conseptualMapa conseptual
Mapa conseptual

Isla proyecto
Isla proyectoIsla proyecto
Isla proyecto

El hinduismo
El hinduismoEl hinduismo
El hinduismo

Region pacifica
Region pacificaRegion pacifica
Region pacifica

Región pacífica
Región pacíficaRegión pacífica
Región pacífica


Último

HIGADO Y TRAUMA HEPATICO UDABOL 2024 (3).pdf
HIGADO  Y TRAUMA HEPATICO UDABOL 2024 (3).pdfHIGADO  Y TRAUMA HEPATICO UDABOL 2024 (3).pdf
HIGADO Y TRAUMA HEPATICO UDABOL 2024 (3).pdfIsabelHuairaGarma

Licencias para el Uso y el Desarrollo de Software
Licencias para el Uso y el Desarrollo de SoftwareLicencias para el Uso y el Desarrollo de Software
Licencias para el Uso y el Desarrollo de SoftwareAndres Avila

3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx
3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx
3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docxwerito139410

proyectos_social_y_socioproductivos _mapas_conceptuales
proyectos_social_y_socioproductivos _mapas_conceptualesproyectos_social_y_socioproductivos _mapas_conceptuales
proyectos_social_y_socioproductivos _mapas_conceptualesssuserbe0d1c

Trabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfTrabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfjjfch3110

ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024
ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024
ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024DanielErazoMedina

¡Mira mi nuevo diseño hecho en Canva!.pdf
¡Mira mi nuevo diseño hecho en Canva!.pdf¡Mira mi nuevo diseño hecho en Canva!.pdf
¡Mira mi nuevo diseño hecho en Canva!.pdf7adelosriosarangojua

Diagrama de flujo - ingenieria de sistemas 5to semestre
Diagrama de flujo - ingenieria de sistemas 5to semestreDiagrama de flujo - ingenieria de sistemas 5to semestre
Diagrama de flujo - ingenieria de sistemas 5to semestreDiegoCampos433849

Diagrama de flujo basada en la reparacion de automoviles.pdf
Diagrama de flujo basada en la reparacion de automoviles.pdfDiagrama de flujo basada en la reparacion de automoviles.pdf
Diagrama de flujo basada en la reparacion de automoviles.pdfManuelCampos464987

manual-de-oleohidraulica-industrial-vickers.pdf
manual-de-oleohidraulica-industrial-vickers.pdfmanual-de-oleohidraulica-industrial-vickers.pdf
manual-de-oleohidraulica-industrial-vickers.pdfprofmartinsuarez

(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática
(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática
(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informáticavazquezgarciajesusma

editorial de informática de los sueños.docx
editorial de informática de los sueños.docxeditorial de informática de los sueños.docx
editorial de informática de los sueños.docxssusere34b451

Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdf
Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdfPons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdf
Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdffrank0071

proyecto invernadero desde el departamento de tecnología para Erasmus
proyecto invernadero desde el departamento de tecnología para Erasmusproyecto invernadero desde el departamento de tecnología para Erasmus
proyecto invernadero desde el departamento de tecnología para Erasmusraquelariza02

Introducción a la robótica con arduino..pptx
Introducción a la robótica con arduino..pptxIntroducción a la robótica con arduino..pptx
Introducción a la robótica con arduino..pptxJohanna4222

Trabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfTrabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfcj3806354

PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docx
PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docxPRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docx
PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docxencinasm992

Inteligencia Artificial para usuarios nivel inicial
Inteligencia Artificial para usuarios nivel inicialInteligencia Artificial para usuarios nivel inicial
Inteligencia Artificial para usuarios nivel inicialEducática

Estudio de la geometría analitica. Pptx.
Estudio de la geometría analitica. Pptx.Estudio de la geometría analitica. Pptx.
Estudio de la geometría analitica. Pptx.sofiasonder

Sistemas distribuidos de redes de computadores en un entorno virtual de apren...
Sistemas distribuidos de redes de computadores en un entorno virtual de apren...Sistemas distribuidos de redes de computadores en un entorno virtual de apren...
Sistemas distribuidos de redes de computadores en un entorno virtual de apren...Luis Fernando Uribe Villamil


Último (20)

HIGADO Y TRAUMA HEPATICO UDABOL 2024 (3).pdf
HIGADO  Y TRAUMA HEPATICO UDABOL 2024 (3).pdfHIGADO  Y TRAUMA HEPATICO UDABOL 2024 (3).pdf
HIGADO Y TRAUMA HEPATICO UDABOL 2024 (3).pdf

Licencias para el Uso y el Desarrollo de Software
Licencias para el Uso y el Desarrollo de SoftwareLicencias para el Uso y el Desarrollo de Software
Licencias para el Uso y el Desarrollo de Software

3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx
3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx
3°ð_¦_â_¾ï¸_S34 PLAN DARUKEL DIDÃ_CTICA 23-24.docx

proyectos_social_y_socioproductivos _mapas_conceptuales
proyectos_social_y_socioproductivos _mapas_conceptualesproyectos_social_y_socioproductivos _mapas_conceptuales
proyectos_social_y_socioproductivos _mapas_conceptuales

Trabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfTrabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdf

ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024
ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024
ACTIVIDAD DE TECNOLOGÍA AÑO LECTIVO 2024

¡Mira mi nuevo diseño hecho en Canva!.pdf
¡Mira mi nuevo diseño hecho en Canva!.pdf¡Mira mi nuevo diseño hecho en Canva!.pdf
¡Mira mi nuevo diseño hecho en Canva!.pdf

Diagrama de flujo - ingenieria de sistemas 5to semestre
Diagrama de flujo - ingenieria de sistemas 5to semestreDiagrama de flujo - ingenieria de sistemas 5to semestre
Diagrama de flujo - ingenieria de sistemas 5to semestre

Diagrama de flujo basada en la reparacion de automoviles.pdf
Diagrama de flujo basada en la reparacion de automoviles.pdfDiagrama de flujo basada en la reparacion de automoviles.pdf
Diagrama de flujo basada en la reparacion de automoviles.pdf

manual-de-oleohidraulica-industrial-vickers.pdf
manual-de-oleohidraulica-industrial-vickers.pdfmanual-de-oleohidraulica-industrial-vickers.pdf
manual-de-oleohidraulica-industrial-vickers.pdf

(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática
(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática
(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informática

editorial de informática de los sueños.docx
editorial de informática de los sueños.docxeditorial de informática de los sueños.docx
editorial de informática de los sueños.docx

Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdf
Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdfPons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdf
Pons, A. - El desorden digital - guia para historiadores y humanistas [2013].pdf

proyecto invernadero desde el departamento de tecnología para Erasmus
proyecto invernadero desde el departamento de tecnología para Erasmusproyecto invernadero desde el departamento de tecnología para Erasmus
proyecto invernadero desde el departamento de tecnología para Erasmus

Introducción a la robótica con arduino..pptx
Introducción a la robótica con arduino..pptxIntroducción a la robótica con arduino..pptx
Introducción a la robótica con arduino..pptx

Trabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdfTrabajo Coding For kids 1 y 2 grado 9-4.pdf
Trabajo Coding For kids 1 y 2 grado 9-4.pdf

PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docx
PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docxPRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docx
PRÁCTICAS DEL MÓDULO I Y II DE EDUCACIÓN Y SOCIEDAD.docx

Inteligencia Artificial para usuarios nivel inicial
Inteligencia Artificial para usuarios nivel inicialInteligencia Artificial para usuarios nivel inicial
Inteligencia Artificial para usuarios nivel inicial

Estudio de la geometría analitica. Pptx.
Estudio de la geometría analitica. Pptx.Estudio de la geometría analitica. Pptx.
Estudio de la geometría analitica. Pptx.

Sistemas distribuidos de redes de computadores en un entorno virtual de apren...
Sistemas distribuidos de redes de computadores en un entorno virtual de apren...Sistemas distribuidos de redes de computadores en un entorno virtual de apren...
Sistemas distribuidos de redes de computadores en un entorno virtual de apren...


Guia 2 auto

  • 1. AUTOCAD-TECNOACADEMIA Estimado aprendiz, a continuación encontrarás una serie de actividades que permitirán continuar con el desarrollo que se llevan a cabo en el aprendizaje del software AutoCad. AL INICIO ENCONTRARAS LOS EJERCICIOS QUE DEBES SOLUCIONAR, LUEGO ENCONTRARAS UNA GUIA CON EJEMPLOS Y EXPLICACION SOBRE CADA COMANDO A UTILIZAR EN ESTA ACTIVIDAD Contenido Parte 2 1.Barra Modify (Parte I) Cortar objetos con el comando TRIM (RECORTA) El comando COPY OBJECT (COPIA) COPY (COPIA) múltiple El comando ARRAY (MATRIZ) El comando MOVE (DESPLAZA) Fillet o Empalme Chamfer o Chafl án Rotate (Girar objetos) Mirror (Simetría de objetos) 2.Object Properties Toolbar Colores y tipos de línea Crear Layers o Capas Cambiar la capa (layer) actual Otras propiedades de las capas Borrar capas (Delete) Control del color, estilo y grosor Cuadrantes de Referencia Omar Yarce Marín, Ingeniero Químico
  • 2. Actividades parte 2 Ejercicio 2-1 COMANDO LINEA, CIRCULO,CORTAR, COPIAR, MOVER Y PUNTOS REFERENCIA(OSNAP) Para desarrollar este ejercicio debes unir las líneas y los círculos con puntos de referencia (osnap)definidos (cuadrantes) y luego con el comando Trim, cortar los sobrantes que genere esta unión. Omar Yarce Marín, Ingeniero Químico
  • 3. Ejercicio 2-2 COMANDO CIRCULO,COPIAR, ROTAR, MATRIZ POLAR(ARRAY) Omar Yarce Marín, Ingeniero Químico
  • 4. Ejercicio 2-3 COMANDO CAPAS-RECTANGULO, LINEA,EXPLOTAR,DESFASE(OFFSET,CORTAR, PUNTO REFERENCIA(OSNAP(mid point)) En un rectángulo de 6.40 x 4.20 situar una alcoba de 3.00 x 3.90 m (lado izquierda), incluye un closet de .60 m de profundidad, una alcoba de 3.00 x 2.70 m. a partir de la esquina inferior derecha y un baño de 3.00 x 1.10 m. a partir de la esquina superior derecha. Capas: muros(fuxia)cotas(cian)-texto(amarillo) Puertas: Baño: .70m con machón izquierdo de .40m Alcoba1: .90 Alcoba 2: .90 con machón derecho de .25m Ventanas: Alcoba 1: 1.50 m con machón izquierdo de .60m Alcoba 2: 1.20 m totalmente al centro del muro. Antes Omar Yarce Marín, Ingeniero Químico
  • 5. Después Omar Yarce Marín, Ingeniero Químico
  • 6. 1.Barra Modify (Parte I) Cortar objetos con el comando TRIM (RECORTA) Este comando es el ideal cuando deseamos recortar partes de un objeto sobrante en sus puntos de intersección con otros objetos. La única limitación que tiene es que, por lo menos tiene que tener dos objetos que se encuentran o cruzan. 1. Utiliza el último dibujo de la práctica anterior: 2. Selecciona el botón o bien escribe TR ( RR) Autocad nos pregunta primero qué objetos son los que recortan. 3. Selecciona las dos líneas que van hacia el centro del círculo: 4. Pulsa el botón derecho del mouse. 5. Ahora selecciona como objeto que debe ser recortado, el trozo de círculo derecho. Omar Yarce Marín, Ingeniero Químico
  • 7. 6. Pulsa Esc . Observa que el trozo que hemos recortado ha sido eliminado a partir de sus dos puntos que interceptan con el círculo. 7. Dibuja una línea recta y dos círculos con el punto medio en el extremo de cada línea: 8. Dibuja líneas tangentes a los dos círculos y borra la línea del medio: 9. Inicia la orden Trim (recorta) y selecciona las dos líneas. 10. Pulsa el botón derecho y selecciona los segmentos interiores. 11. Pulsa Esc : 12. Omar Yarce Marín, Ingeniero Químico
  • 8. El Comando COPY OBJECT (COPIA) Este comando permite copiar objetos a una distancia o en una posición determinada. Existe la posibilidad de realizar varias copias de un mismo objeto. 1. Dibuja un círculo. 2. Pulsa el botón o escribe COPY ( COPIA) 3. Selecciona el círculo. 4. Pulsa el botón derecho. 5. Como punto base de desplazamiento, pica en el centro del mismo círculo. 6. Desplaza el mouse libremente por la pantalla y pulsa clic cuando quieras fijarlo. 7. Dibuja otro círculo. 8. Inicia la orden COPY ( COPIA) y selecciona el círculo. 9. Como punto base, pica en su centro. 10. Como punto de desplazamiento escribe: @50,0 y pulsa Intro Esto hace que la copia se desplace 100 unidades hacia la derecha. COPY (COPIA) múltiple Esta opción permite hacer múltiples copias de un objeto. 1. Dibuja un círculo. 2. Inicia la orden COPY (COPIA) . 3. Pulsa la letra M para realizar copia múltiple. 4. Como centro de desplazamiento marca el centro del mismo círculo. 5. Ve moviendo el mouse libremente por la pantalla y pulsando click para fijar las copias. Omar Yarce Marín, Ingeniero Químico
  • 9. El comando ARRAY (MATRIZ) Este comando es de una gran ayuda a la hora de repetir una misma imagen en forma matricial. Tomamos un objeto o un grupo de objetos y los copiamos un número específico de veces. Podemos realizar dos tipos de matrices: rectangulares y polares. 1. Limpia la pantalla de objetos. 2. Dibuja un cuadrado de lado 5mm. 3. Pulsa el botón o escribe ARRAY (MATRIZ) 4. Se abrirá el siguiente cuadro. 5. Selecciona Rectangular Array (matriz rectangular). 6. Designa el número de Rows (Filas) y Columns (Columnas). 7. Asigna un valor de distancia entre filas (Row Offset) y Columnas (Column Offset) mayor a la medida horizontal y vertical del cuadrado (5mm) 8. Pica en el icono Select Objects (Selección de Objetos). 9. Designa el cuadrado y pulsa el botón derecho. 10. Pica la opción Preview para visualizar si el array rectangular es correcto. 11. Si es correcto pica Accept o de lo contrario pica Modify para ejecutar los cambios a que haya lugar. Omar Yarce Marín, Ingeniero Químico
  • 10. 12. Limpia la pantalla de objetos. 13. Dibuja un círculo de radio 5mm. 14. Pulsa el botón o escribe ARRAY (MATRIZ) 15. Se abrirá el siguiente cuadro. 16. Selecciona Polar Array (matriz polar). 17. Haz clic en el icono 18. Como punto central, pulsa click unas 5 0 unidades debajo del círculo. 19. Como número de elementos (Total number of ítems), indica 8 20. Acepta 360 grados como ángulo de giro (Angle to fill) 21. Pica el icono Select Objects y selecciona el círculo. 22. Designa el círculo y pulsa el botón derecho. 23. Pica la opción Preview para visualizar si el array polar es correcto. 24. Si es correcto pica Accept o de lo contrario pica Modify para ejecutar los cambios a que haya lugar. Para crear matrices (Arrays) hacia abajo y hacia la izquierda, utilizaremos distancias negativas. Omar Yarce Marín, Ingeniero Químico
  • 11. El comando MOVE (DESPLAZA) Nos servirá para desplazar o mover objetos. Funciona exactamente igual que el comando copia, es decir; select objects (designar objetos), marcar el punto de desplazamiento y desplazarlos. Puede escribirse la orden MOVE ( DESPLAZA) o bien utilizar el botón Fillet o Empalme Los empalmes se utilizan para crear esquinas biseladas y redondeadas. Pueden usarse en círculos y arcos, pero lo más usual es utilizarlo con líneas. 1. Dibuja dos líneas en ángulo recto. 2. Pulsa el botón FILLET ( EMPALME) o bien escribe la orden. Autocad es capaz de generar un ángulo de empalme en función de la situación de las dos líneas. Vamos primero a cambiar ese ángulo. Observa en la barra de estado cómo en principio, el programa generará un radio de empalme de 10. Primero aceptaremos para observar los resultados. 3. Pulsa sobre una de las líneas. 4. Pulsa sobre la otra. 5. Pulsa en Undo ( Deshacer). 6. Vuelve a iniciar la orden de fillet (empalme). 7. Escribe R ( RA) y pulsa Intro. 8. Escribe 8 y pulsa Intro. 9. Vuelve a iniciar la orden de FILLET ( EMPALME) . 10. Pulsa clic sobre las dos líneas. Observa la diferencia. Chamfer o Chaflán Similar a FILLET (EMPALME), esta orden generará una línea de chaflán entre las Omar Yarce Marín, Ingeniero Químico
  • 12. dos líneas. Aquí pueden definirse dos radios. Observa la figura de la derecha. La primera distancia del chaflán con respecto al eje es de 10. La segunda distancia es de 5. 1. Pulsa sobre el botón 2. Como primera distancia escribe 10 y como segunda 5 3. Observa el resultado. Rotate (Girar objetivos) Escribe ROTATE ( GIRA) o pica en el icono , como su nombre indica, sirve para girar objetos, aunque una de sus ventajas es la de poder dibujar primero el objeto y posteriormente girarlo. 1. Dibuja un arco cualquiera: 2. Inicia la orden para girar el objeto. 3. Designa con un click el objeto. 4. Botón derecho para terminar de designar el objeto. 5. Como punto base, mueve el mouse hasta que se marque su extremo izquierdo. Omar Yarce Marín, Ingeniero Químico
  • 13. 6. Pulsa Click. 7. Escriboe 90 para introducir el ángulo. Es posible girar también el objeto utilizando sus cuadrantes: 8. Selecciona el objeto con un click. 9. Designa con un click el cuadrante central. 10. Pulsa el botón derecho y elige Rotate ( Girar). 11. Mueve el mouse y observa cómo gira alrededor de su propio centro. 12. Pulsa el botón derecho y elige Base Point ( Punto base). 13. Haz click encima y a la izquierda tal y cómo se muestra en la siguiente figura: 14. Mueve el cursor en círculos. Observa cómo el arco gira alrededor del nuevo punto base. 15. Pulsa botón derecho y elige Copy ( Copiar) . 16. Ve girando un poco el arco y haz click. Házlo varias veces. 17. Finaliza la orden. Omar Yarce Marín, Ingeniero Químico
  • 14. Mirror (Simetría de objetos) Mediante el comando MIRROR ( SIMETRIA) o el botón podemos realizar copias exactas y simétricas de objetos o grupos de objetos. Con este comando es posible elegir si queremos conservar o borrar el objeto original. 1. Dibuja lo siguiente: 2. Realiza un fillet (empalme) de radio 30 entre las dos líneas superiores. 3. Selecciona todo el objeto. 4. Inicia la orden para crear un Mirror (simetría) del objeto. 5. Marca como primer punto de la simetría su extremo derecho. 6. Mueve el mouse y marca el segundo punto de forma que quede el mirror (simetría) horizontal. 7. A la pregunta de suprimir objetos originales (Delete source objects? Omar Yarce Marín, Ingeniero Químico
  • 15. [Yes/No]<N>) escribe N . Observa el resultado. 2.Object Properties Toolbar Colores y tipos de línea En muchas ocasiones, nos interesará diferenciar entidades a través de distintos colores y tipos de línea. Para ello, podemos desplegar las listas Para convertir en otro color u otro tipo de línea alguna entidad ya dibujada, podemos seleccionarla con un click y acceder a uno de estos dos menús eligiendo posteriormente el color o línea deseados. En la lista ByLayer ( Por capa) , la opción Other… ( Otro...) nos lleva a un menú donde se muestran los distintos tipos de línea que tenemos cargados. El botón Load ( Cargar) de este cuadro nos permite cargar en el programa muchos más tipos de línea. 1. Practica dibujando diferentes entidades y cambiarles el color y tipo de línea. Los ejes Omar Yarce Marín, Ingeniero Químico
  • 16. En muchas ocasiones nos interesará dibujar entidades auxiliares que nos servirán como guía o referencia para dibujar otras entidades. De esta forma, podemos establecer unos ejes para cualquier dibujo de forma que nos faciliten la labor. Imagínate que queremos dibujar lo siguiente: Sería más útil prepararnos una serie de ejes a unas distancias determinadas y luego tomar los puntos de intersección de los mismos ejes como centro de los círculos: 1. Object Properties Toolbar Cambia a color rojo y dibuja una primera línea vertical 2. Utiliza el comando COPY ( COPIA) para copiar esa misma línea 16unidades hacia la derecha. 3. Copia esta última línea 13 unidades más hacia la derecha. 4. Dibuja una línea horizontal. 5. Cópiala 35 unidades hacia abajo. 6. Cambia a color negro. 7. Dibuja círculos tomando como punto central las intersecciones de los ejes. 8. Finalmente, dibuja líneas tangentes entre círculos. Omar Yarce Marín, Ingeniero Químico
  • 17. Crear Layers o Capas Cuando explicamos cómo podía cambiarse un color, dijimos que esto iba bien para diferenciar entidades. De todas formas, a menudo es muy interesante ocultar algunos colores o entidades. Las capas funcionan como grupos de objetos que pueden mostrarse, ocultarse, etc. Tomando como ejemplo la planta de un edificio donde el mobiliario esta creado con una capa, los muros con otra, etc., podemos con esta herramienta ocultar sólo el mobiliario y mostrar o imprimir sólo los muros. Es conveniente asignar una capa a cada grupo de objetos (dibujos, ejes, cotas...) para después poder manejarlos por separado. 1. Haz click en el segundo botón de la barra de herramientas de layers (capas) 2. Aparece el cuadro de diálogo Layers properties manager (Administrador de propiedades de capas). El espacio central muestra los nombres y las propiedades de todas las capas disponibles. Nosotros podemos crear nuevas capas y asignarles propiedades como el estilo de línea, color, grosor, etc. 3. Click en el botón New ( Nueva) y escribe como nombre de la nueva capa: Ejes 4. Pulsa doble click sobre el nombre del color. 5. Selecciona el rojo y acepta. 6. Pulsa doble click sobre el tipo de línea Por ahora sólo podemos ver los tipos de línea Continuos (Continuous) que son los que ya están cargados. Omar Yarce Marín, Ingeniero Químico
  • 18. 7. Pulsa el botón Load ( Cargar) 8. Selecciona el tercer tipo ( ISO Dash) y acepta. 9. Selecciona el tipo que acabamos de elegir y acepta. 10. Vuelve a aceptar para salir a la zona de trabajo. Cambiar la capa (layer) actual Ahora dibujemos unos ejes para una figura con la capa recién creada. Podemos cambiar de capa antes de comenzar a dibujar o bien una vez los ejes dibujados, podemos cambiar su capa por otra. 1. Abre la lista de layers (capas) y selecciona la capa Ejes 2. Dibuja un par de líneas en forma de cruz. 3. Cambia a la capa 0 4. Dibuja un círculo con el centro en el medio de los dos ejes. Observaremos la ventaja de trabajar con capas. Imaginemos que queremos ver sólo el círculo. Nos hemos ayudado de unos ejes para dibujar el círculo, pero ahora no nos interesa que se vean, pero Omar Yarce Marín, Ingeniero Químico
  • 19. tampoco queremos borrarlos del dibujo. Lo que vamos a hacer es esconderlos: 5. Abre la lista de layers o capas y selecciona el primer botón (bombillo) de forma que se apague. 6. Pulsa click en medio de la zona de dibujo. De esta forma desactivamos la capa ejes. Así podríamos dividir nuestro dibujo en varias capas, activando y desactivando a voluntad según nos interese. Otras propiedades de las capas Según abrimos la lista de capas, aparte del bombillo que sirve para desactivar la visualización de una capa, el resto de botones realiza las siguientes acciones: Freeze/Thaw (Inutilizar/Reutilizar): las capas inutilizadas no son visibles. La ventaja es que en dibujos grandes, estas capas no se regeneran junto a las demás, lo que puede ralentizar la regeneración del dibujo en la pantalla. Lock/Unlock (Bloquear/desbloquear): aunque no afectan a la visibilidad, no se pueden editar. Borrar capas (Delete) Si queremos borrar una capa, debemos acceder de nuevo al Layers properties manager ( Administrador de capas) , seleccionar la capa a borrar y pulsar el botón Delete ( Borrar). Control del color, estilo y grosor Desde esta lista desplegable, podemos controlar el color de los objetos. Es muy importante recordar que la capa sigue siendo la misma, pero lo que cambiamos es el color. Por ejemplo, podemos cambiar el color a una parte del dibujo creado con la capa ejes que originalmente era de color rojo, por el azul. Nosotros seguiremos Omar Yarce Marín, Ingeniero Químico
  • 20. viendo la misma capa pero con otro color. Lo mismo ocurre con las dos listas desplegables a la derecha; permiten cambiar el estilo de línea y el grosor, aunque la capa mantendrá las mismas propiedades con las que fue definida originalmente. A partir de este momento todos los ejercicios tendrán que estar dibujados bajo capas o layers. Cuadrantes de Referencia Cuando seleccionamos un objeto, te habrás dado cuenta que aparecen varias marcas azules sobre él. Se llaman cuadrantes y sirven tanto para desplazar objetos como para estirarlos. 1. Dibuja una línea y un cuadrado semejantes a éstos: 2. Imagínate que queremos estirar la línea hasta hacerla llegar a tocar la línea vertical del cuadrado: 3. Pulsa click en la línea. Aparecerán los cuadrantes: 4. 5. Haz click en la marca del cuadrante derecho. 6. Mueve el mouse arriba y abajo pero sin hacer click. 7. Pulsa ctrl. + Botón derecho para activar el menú de referencia a objetos. 8. Elige Perpendicular y selecciona la línea vertical izquierda del cuadrado. 9. Haz click y después Esc dos veces. Omar Yarce Marín, Ingeniero Químico
  • 21. Omar Yarce Marín, Ingeniero Químico
