1. Integrantes : Almao Norhect CI: 16.952.417 Arrambide Samantha CI: 17.783.001 Querales Veronica CI:16.769.741 Salazar Henry CI: 16.531.977 Parámetros Híbridos Junio 2010

2. Parámetros Híbridos Circuito Equivalente Emisor, Base y Colector Común Funciones 

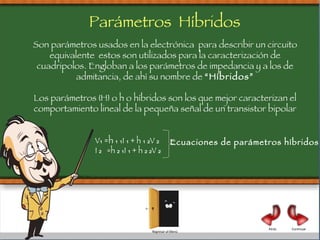

3. Parámetros Híbridos Son parámetros usados en la electrónica para describir un circuito equivalente estos son utilizados para la caracterización de cuadripolos. Engloban a los parámetros de impedancia y a los de admitancia, de ahí su nombre de “Híbridos” Los parámetros {H} o h o híbridos son los que mejor caracterizan el comportamiento lineal de la pequeña señal de un transistor bipolar Continuar Atrás V₁ =h ₁ ₁I ₁ + h ₁ ₂V ₂ I ₂ =h ₂ ₁I ₁ + h ₂ ₂V ₂ Ecuaciones de parámetros híbridos Regresar al Menú

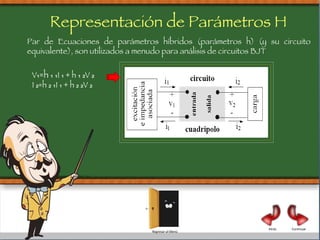

4. Representación de Parámetros H Par de Ecuaciones de parámetros híbridos (parámetros h) (y su circuito equivalente), son utilizados a menudo para análisis de circuitos BJT V₁ =h ₁ ₁I ₁ + h ₁ ₂V ₂ I ₂=h ₂ ₁I ₁ + h ₂ ₂V ₂ Continuar Atrás Regresar al Menú

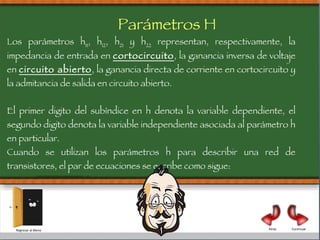

5. Los parámetros h 11 , h 12 , h 21 y h 22 representan, respectivamente, la impedancia de entrada en cortocircuito , la ganancia inversa de voltaje en circuito abierto , la ganancia directa de corriente en cortocircuito y la admitancia de salida en circuito abierto. El primer digito del subíndice en h denota la variable dependiente, el segundo digito denota la variable independiente asociada al parámetro h en particular. Cuando se utilizan los parámetros h para describir una red de transistores, el par de ecuaciones se escribe como sigue: V1 = hiI ₁ + hr v₂ I ₂ = hifi₁ + h₀ v ₂ Parámetros H Continuar Atrás Regresar al Menú

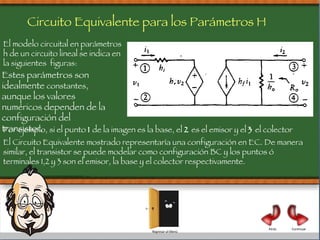

6. El modelo circuital en parámetros h de un circuito lineal se indica en la siguientes figuras: Circuito Equivalente para los Parámetros H Estes parámetros son idealmente constantes , aunque los valores numéricos dependen de la configuración del transistor. El Circuito Equivalente mostrado representaría una configuración en EC. De manera similar, el transistor se puede modelar como configuración BC y los puntos ó terminales 1,2 y 3 son el emisor, la base y el colector respectivamente. Por ejemplo, si el punto 1 de la imagen es la base, el 2 es el emisor y el 3 el colector Continuar Atrás Regresar al Menú

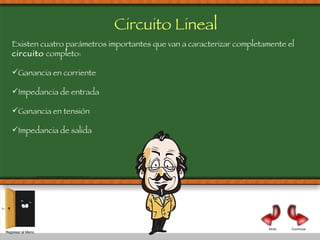

7. Un circuito lineal, por ejemplo un transistor actuando como amplificador, puede ser analizado estudiando su comportamiento cuando se excita con una fuente de señal Circuito Lineal externa V S con una impedancia interna R S y se añade una carga Z L , tal como se indica en la figura . Continuar Atrás Regresar al Menú

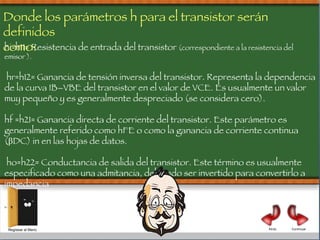

9. hi=h11= Resistencia de entrada del transistor (correspondiente a la resistencia del emisor ). hr=h12= Ganancia de tensión inversa del transistor. Representa la dependencia de la curva IB–VBE del transistor en el valor de VCE. Es usualmente un valor muy pequeño y es generalmente despreciado (se considera cero). hf =h21= Ganancia directa de corriente del transistor. Este parámetro es generalmente referido como hFE o como la ganancia de corriente continua (βDC) in en las hojas de datos. ho=h22= Conductancia de salida del transistor. Este término es usualmente especificado como una admitancia, debiendo ser invertido para convertirlo a impedancia Donde los parámetros h para el transistor serán definidos como: Regresar al Menú Continuar Atrás

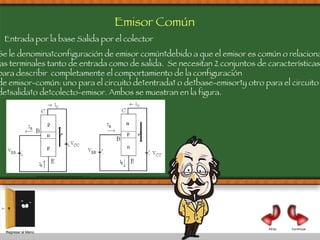

10. Continuar Atrás Regresar al Menú Emisor Común Se le denomina configuración de emisor común debido a que el emisor es común o relaciona las terminales tanto de entrada como de salida. Se necesitan 2 conjuntos de características para describir completamente el comportamiento de la configuración de emisor-común: uno para el circuito de entrada o de base-emisor y otro para el circuito de salida o de colecto-emisor. Ambos se muestran en la figura. Entrada por la base Salida por el colector

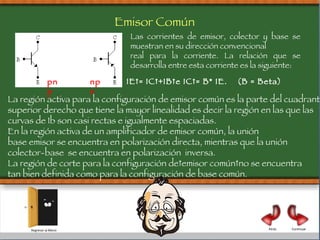

11. La región activa para la configuración de emisor común es la parte del cuadrante superior derecho que tiene la mayor linealidad es decir la región en las que las curvas de Ib son casi rectas e igualmente espaciadas. En la región activa de un amplificador de emisor común, la unión base emisor se encuentra en polarización directa, mientras que la unión colector-base se encuentra en polarización inversa. La región de corte para la configuración de emisor común no se encuentra tan bien definida como para la configuración de base común. Las corrientes de emisor, colector y base se muestran en su dirección convencional real para la corriente. La relación que se desarrolla entre esta corriente es la siguiente: IE = IC +IB e IC = B* IE. (B = Beta) Emisor Común pnp npn Continuar Atrás Regresar al Menú

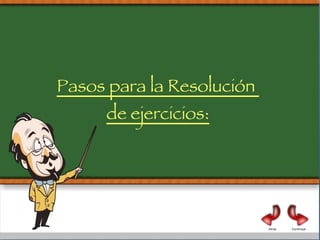

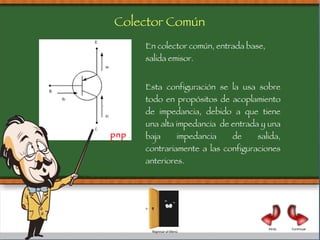

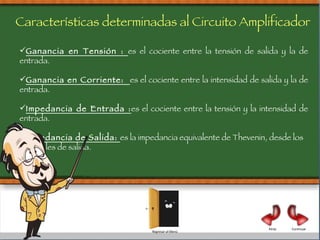

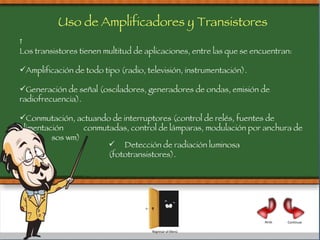

19. Pasos para la Resolución de ejercicios: Continuar Atrás

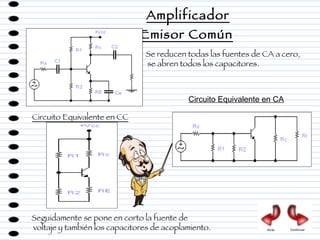

20. Amplificador Emisor Común Se reducen todas las fuentes de CA a cero, se abren todos los capacitores. Circuito Equivalente en CC Seguidamente se pone en corto la fuente de voltaje y también los capacitores de acoplamiento. Circuito Equivalente en CA Atrás Continuar

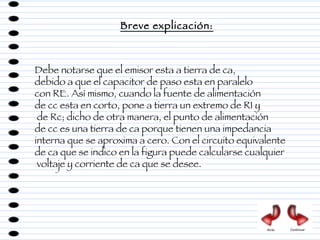

21. Debe notarse que el emisor esta a tierra de ca, debido a que el capacitor de paso esta en paralelo con RE. Así mismo, cuando la fuente de alimentación de cc esta en corto, pone a tierra un extremo de R1 y de Rc; dicho de otra manera, el punto de alimentación de cc es una tierra de ca porque tienen una impedancia interna que se aproxima a cero. Con el circuito equivalente de ca que se indico en la figura puede calcularse cualquier voltaje y corriente de ca que se desee. Breve explicación: Atrás Continuar

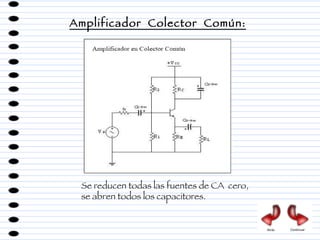

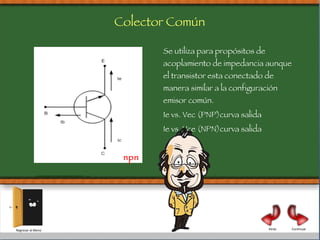

22. Amplificador Colector Común: Se reducen todas las fuentes de CA cero, se abren todos los capacitores. Atrás Continuar

23. Circuito Equivalente DC Circuito Equivalente AC Atrás Continuar Regresar al Menú

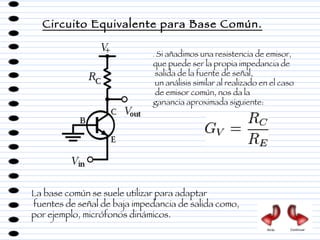

24. Circuito Equivalente para Base Común. . Si añadimos una resistencia de emisor, que puede ser la propia impedancia de salida de la fuente de señal, un análisis similar al realizado en el caso de emisor común, nos da la ganancia aproximada siguiente: La base común se suele utilizar para adaptar fuentes de señal de baja impedancia de salida como, por ejemplo, micrófonos dinámicos. Atrás Continuar

25. Explicación de los cuadros: Atrás Continuar

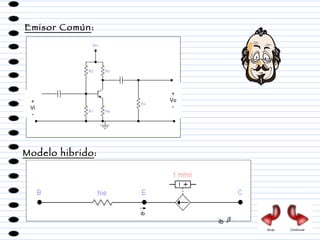

26. + Vi - + Vo - Emisor Común : ib Modelo hibrido : Atrás Continuar ib

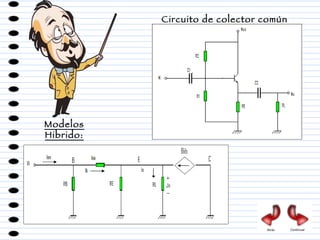

27. Circuito de colector común Modelos Hibrido: Atrás Continuar

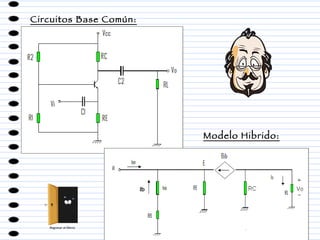

28. Circuitos Base Común: Modelo Hibrido: Regresar al Menú
