El documento presenta un análisis detallado del transistor como un dispositivo semiconductor utilizado en diversas aplicaciones electrónicas. Se explican los componentes del transistor, las corrientes involucradas en su funcionamiento, y diferentes configuraciones de conexión, así como conceptos clave como la ganancia de corriente y el punto de trabajo. Además, se abordan las condiciones de saturación y corte en circuitos amplificadores y conmutadores.

1. UNIDAD 1
EL TRANSISTOR
TITULAR: ING. IVAN JAVIER MULIA NAVA
SUPLENTE: TTE. LUIS OMAR LAGUNES MIJANGOS
MATERIA: DISPOSITIVOS DE ESTADO SÓLIDO I
1ER AÑO, SEGUNDO SEMESTRE

2. INTRODUCCIÓN
El transistor es un dispositivo electrónico
semiconductor que cumple funciones de
amplificador, oscilador, conmutador o rectificador. El
término "transistor" es la contracción en inglés de
transfer resistor ("resistencia de transferencia").
Actualmente se los encuentra prácticamente en
todos los aparatos domésticos de uso diario

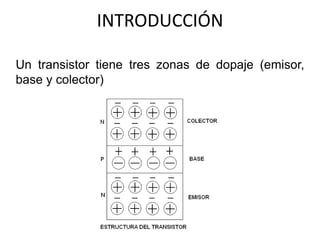

3. INTRODUCCIÓN
Un transistor tiene tres zonas de dopaje (emisor,
base y colector)

4. INTRODUCCIÓN
El transistor tiene dos uniones, una entre el emisor
y la base y otra entre la base y el colector. Por lo
tanto un transistor es similar a dos diodos
contrapuestos.
El diodo inferior se denomina diodo emisor-base o
simplemente diodo emisor.
El diodo superior se denomina diodo colector-base
o simplemente diodo colector.

5. INTRODUCCIÓN

6. CORRIENTES EN UN TRANSISTOR

7. CORRIENTES EN UN TRANSISTOR
Como el emisor es la fuente de electrones, su
corriente es la mayor de las tres. Casi todos los
electrones del emisor circulan hacia el colector.
Por lo tanto la corriente de colector es
aproximadamente igual a la de emisor.
EC II 
La corriente de base es muy pequeña comparada
con la corriente de colector.
CB II 

8. CORRIENTES EN UN TRANSISTOR
Al aplicar la Ley de corrientes de Kirchhoff en el
transistor se obtiene la siguiente relación de
corrientes:
BCE III 

9. ALFA
La alfa de continua se define como la corriente
continua de colector dividida por la corriente
continua de emisor.
E
C
dc
I
I


10. BETA
La beta dc de un transistor se define como la
relación entre la corriente continua del colector y la
corriente continua de la base.
B
C
dc
I
I

La Beta o hfe se conoce también como la ganancia
de corriente del transistor.
Para transistores de baja potencia la ganancia de
corriente es típicamente de 100 a 300.
BdcC II 
dc
C
B
I
I



11. LA CONEXIÓN EMISOR COMÚN
Existen 3 formas útiles de conectar un transistor:
•Emisor común
•Colector común
•Base común
En la configuración emisor común la masa o
común de cada fuente de tensión está conectada al
emisor.

12. LA CONEXIÓN EMISOR COMÚN
En la malla de base, la fuente VBB polariza en directa
al diodo emisor con RB como resistencia limitadora
de corriente.
Usando diferentes valores de fuente y resistencia
se puede controlar la corriente de base.

13. LA CONEXIÓN EMISOR COMÚN
En el circuito de colector hay una fuente de tensión
VCC que polariza en inversa al diodo colector a través
de RC.
VBB – Fuente de tensión de base
VCC – Fuente de tensión de colector
VBE – Voltaje base-emisor
VCE – Voltaje colector-emisor
VB – Voltaje de base
VC – Voltaje de colector
VE – Voltaje de emisor
BBE
BCCB
CCE
VV
VVV
VV




14. CURVA CARACTERÍSTICA DE ENTRADA
Debido a la caída de tensión entre base-emisor que
es la misma de un diodo, la curva característica de
entrada es similar a la del diodo.
Aplicando la ley de ohm a la resistencia de base se
obtiene:
BEBBB
B
BEBB
B
VVV
R
VV
I




15. CURVA CARACTERÍSTICA DE SALIDA
CCED
CCCCCE
IVP
RIVV



16. UNIDAD 4
FUNDAMENTOS DE LOS
TRANSISTORES BJT
ING. IVAN JAVIER MULIA NAVA
MATERIA: DISPOSITIVOS DE ESTADO SÓLIDO I
1ER AÑO, SEGUNDO SEMESTRE GRUPO C

17. ÍNDICE
4. FUNDAMENTOS DE LOS TRANSISTORES BJT
4.1. VARIACIONES DE LA GANANCIA DE CORRIENTE
4.2. RECTA DE CARGA
4.3. EL PUNTO DE TRABAJO
4.4. CONDICIÓN DE SATURACIÓN
4.5. EL TRANSISTOR EN CONMUTACIÓN
4.6. POLARIZACIÓN DEL TRANSISTOR
4.7. AMPLIFICADOR DE VOLTAJE
4.8. PRÁCTICA DE LABORATORIO: EL TRANSISTOR
COMO AMPLIFICADOR

18. VARIACIONES DE LA GANANCIA
DE CORRIENTE
La ganancia de corriente de un transistor depende
de tres factores:
1.- El transistor
2.- La corriente de colector
3.- La temperatura

19. RECTA DE CARGA
El circuito en configuración común es un ejemplo de
polarización de base, lo que significa establecer un
valor constante para la corriente de base, esto a
partir del valor correspondiente de la resistencia de
base.

20. RECTA DE CARGA
La recta de carga de un transistor es un método
gráfico que permite determinar el punto Q ( punto
de trabajo) en el que opera el transistor para los
valores establecidos.

21. RECTA DE CARGA
Corriente de salida Voltaje de salida
Corriente de saturación Voltaje de corte

22. EL PUNTO DE TRABAJO
El punto de saturación.- es cuando la corriente de
colector es excesiva y el voltaje colector-emisor
tiende a cero. Este punto de saturación indica la
máxima corriente de colector que es posible
alcanzar.
El punto de corte.- Es el punto en el que la
corriente de colector es muy pequeña y el voltaje de
colector-emisor es máximo.
El punto de trabajo Q.- El punto de trabajo se
localiza sobre la recta de carga en continua y se
determina por la corriente de colector y el voltaje
colector-emisor.

23. CONDICIÓN DE SATURACIÓN
Hay dos tipos básicos de circuitos de transistores:
amplificadores y conmutadores.
Para los amplificadores el punto Q debe
permanecer en la zona activa.
Para los circuitos conmutadores el punto Q
conmuta entre saturación y corte.

24. EL TRANSISTOR EN
CONMUTACIÓN
La configuración emisor común polarizada por la
base es útil para los circuitos digitales, ya que su
operación es entre zona de saturación y corte.

25. Polarización de emisor
Los circuitos amplificadores necesitan que el punto
Q sea inmune a cambios en la ganancia de
corriente.
Esto se logra cambiando la resistencia de base
como resistencia de emisor.

26. Polarización de emisor
ECCE
E
E
E
BEBBE
CCCCC
VVV
R
V
I
VVV
RIVV




