Este documento describe los pasos para configurar una red industrial con routers, switches, servidores y PCs utilizando el software Cisco. Explica cómo asignar direcciones IP a cada dispositivo, conectar los routers entre sí y configurar los parámetros de los PCs para que se comuniquen a través de la red. El objetivo es simular una red industrial compleja para practicar la configuración de redes antes de implementarla en el campo.

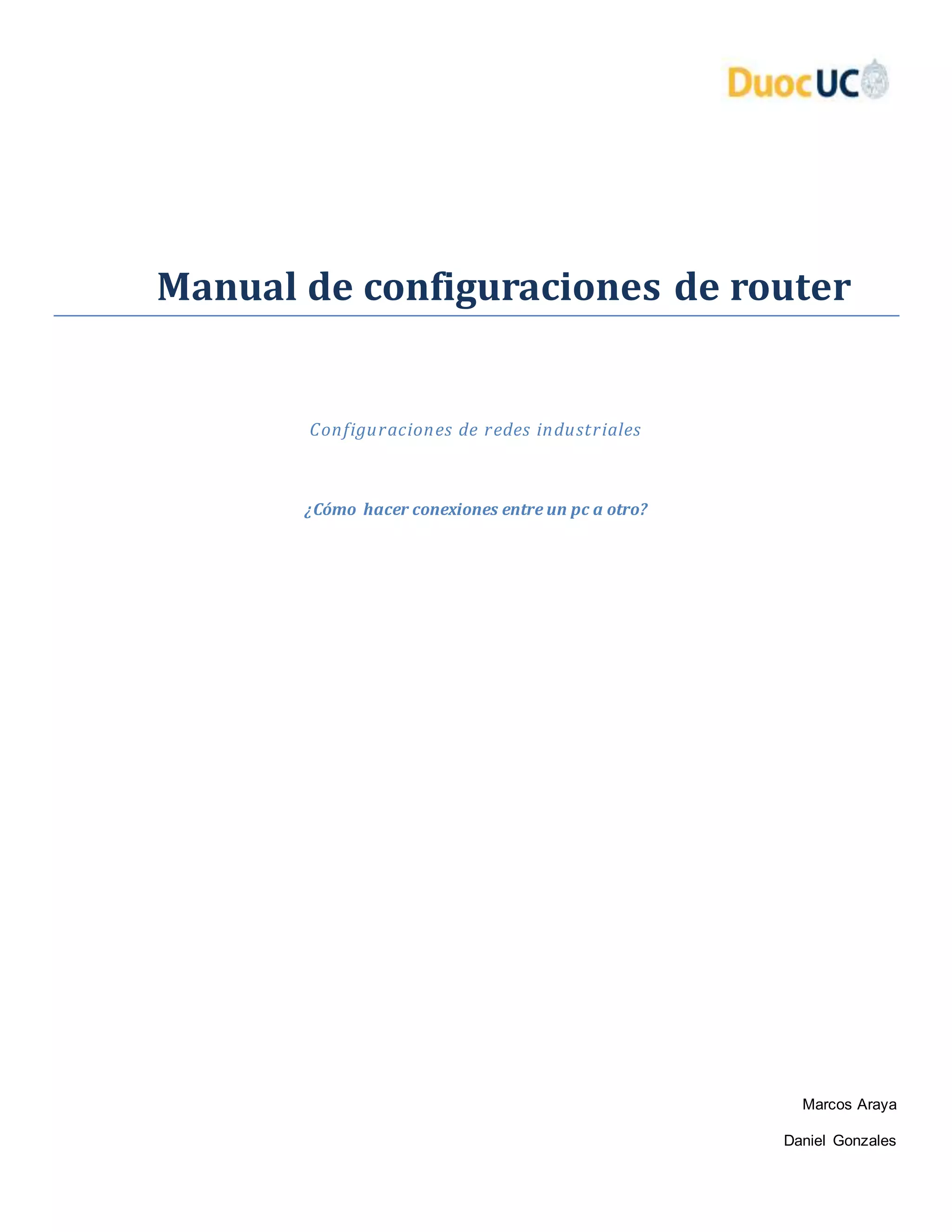

1. Manual de configuraciones de router
Configuraciones de redes industriales
¿Cómo hacer conexiones entre un pc a otro?
Marcos Araya
Daniel Gonzales

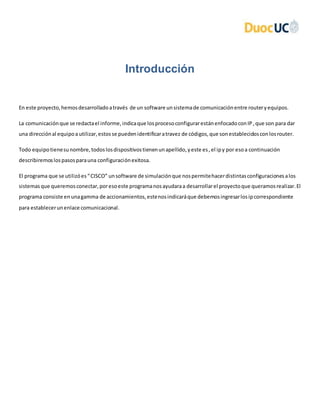

2. Introducción
En este proyecto,hemosdesarrolladoatravés de un software unsistemade comunicaciónentre routeryequipos.
La comunicaciónque se redactael informe,indicaque losprocesoconfigurarestánenfocadoconIP,que son para dar
una direcciónal equipoautilizar,estosse puedenidentificaratravez de códigos,que sonestablecidosconlosrouter.
Todo equipotienesunombre,todoslosdispositivostienenunapellido,yeste es,el ipy por esoa continuación
describiremoslospasosparauna configuraciónexitosa.
El programa que se utilizóes“CISCO” unsoftware de simulaciónque nospermitehacerdistintasconfiguracionesalos
sistemasque queremosconectar,poresoeste programanosayudaraa desarrollarel proyectoque queramosrealizar.El
programa consiste enunagamma de accionamientos,estenosindicaráque debemosingresarlosipcorrespondiente
para establecerunenlace comunicacional.

3. Desarrollodelaconfiguración.
En primerlugar,usamosel software CISCO.

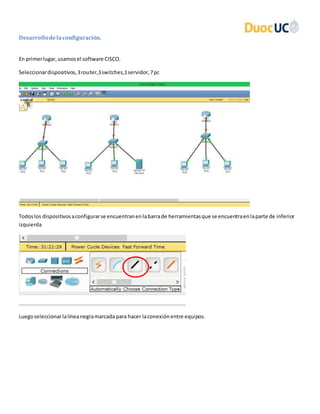

Seleccionardispositivos,3router,3switches,1servidor,7pc
Todoslos dispositivosaconfigurarse encuentranenlabarrade herramientasque se encuentraenlaparte de inferior
izquierda
Luegoseleccionarlalíneanegramarcada para hacer laconexiónentre equipos.

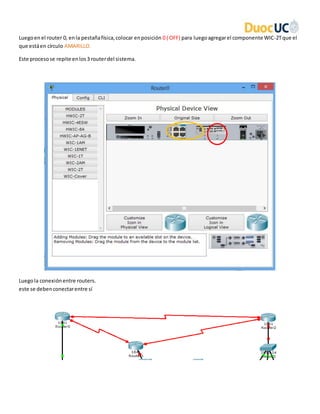

4. Luegoen el router 0, enla pestañafísica,colocar enposición 0 ( OFF) para luegoagregarel componente WIC-2Tque el
que estáen círculo AMARILLO.
Este procesose repite enlos3 routerdel sistema.
Luegola conexiónentre routers.
este se debenconectarentre sí

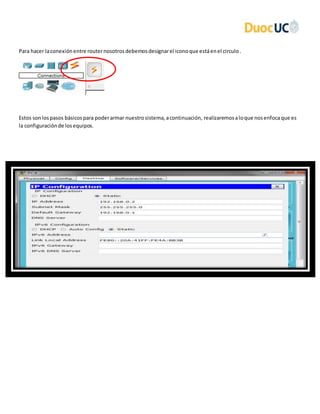

5. Para hacer laconexiónentre routernosotrosdebemosdesignarel iconoque estáenel circulo.
Estos sonlospasos básicospara poderarmar nuestrosistema,acontinuación, realizaremosaloque nosenfocaque es
la configuraciónde losequipos.

6. Configuración de Router

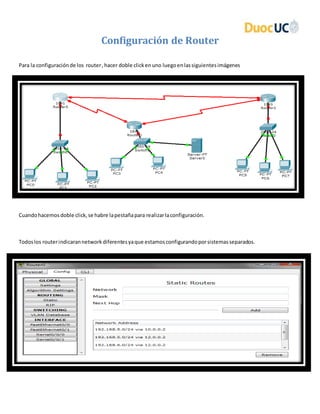

Para la configuraciónde los router,hacer doble clickenuno luegoenlassiguientesimágenes
Cuandohacemosdoble click,se habre lapestañapara realizarlaconfiguración.
Todoslos routerindicarannetworkdiferentesyaque estamosconfigurandoporsistemasseparados.

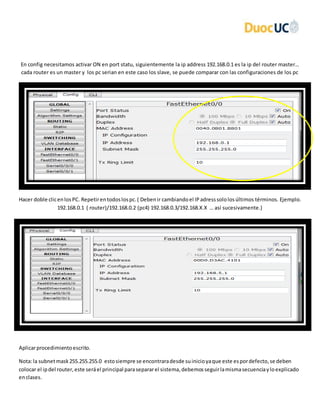

7. En config necesitamos activar ON en port statu, siguientemente la ip address 192.168.0.1 es la ip del router master…
cada router es un master y los pc serian en este caso los slave, se puede comparar con las configuraciones de los pc
Hacer doble clicenlosPC. Repetirentodoslospc.( Debenir cambiandoel IPadresssololosúltimos términos. Ejemplo.
192.168.0.1 ( router)/192.168.0.2 (pc4) 192.168.0.3/192.168.X.X … así sucesivamente.)
Aplicarprocedimientoescrito.
Nota:la subnetmask255.255.255.0 estosiempre se encontraradesde suinicioyaque este espordefecto,se deben
colocar el ipdel router,este seráel principal parasepararel sistema,debemosseguirlamismasecuenciayloexplicado
enclases.

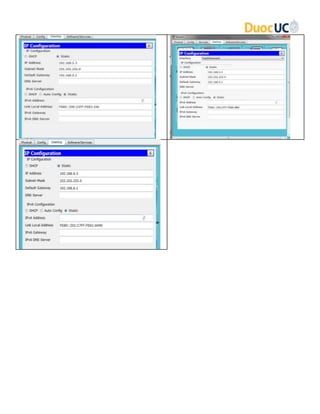

8. Configurartodoslospc, estos5 ejemplossonparatenerunaidealoscambiosestablecidosporrouter.Yaque cada
routertiene unipdistintaypc a seguir.
Para ellotambiénse debenconfigurarlospcde cada uno de loscomponentes.Damosejemplode que cadapc se deben
modificarlosippara que esténconectadoconel router.

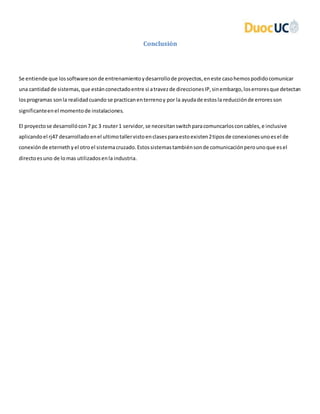

10. Conclusión
Se entiende que lossoftwaresonde entrenamientoydesarrollode proyectos,eneste casohemospodidocomunicar
una cantidadde sistemas,que estánconectadoentre si atravezde direccionesIP,sinembargo,loserroresque detectan
losprogramas sonla realidadcuando se practicanenterrenoy por la ayudade estosla reducciónde erroresson
significanteenel momentode instalaciones.
El proyectose desarrollócon7 pc 3 router1 servidor,se necesitanswitchparacomuncarlosconcables,e inclusive
aplicandoel rj47 desarrolladoenel ultimotallervistoenclasesparaestoexisten2tiposde conexionesunoesel de
conexiónde eternethyel otroel sistemacruzado.Estossistemastambiénsonde comunicaciónperounoque esel
directoesuno de lomas utilizadosenla industria.
