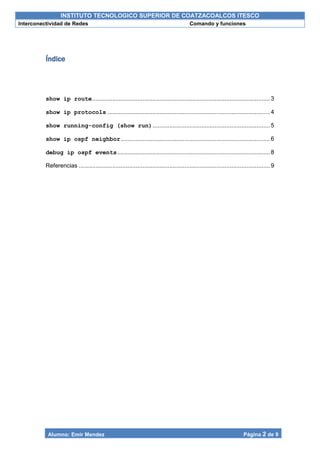

Índice
show ip route..........................................................................................................3
show ip protocols .................................................................................................4
show running-config (show run)......................................................................5
show ip ospf neighbor.........................................................................................6
debug ip ospf events...........................................................................................8
Referencias ..................................................................................................................9

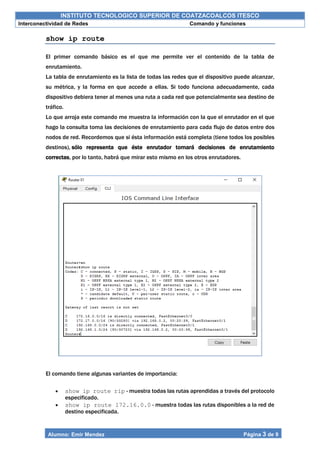

show ip route
El primer comando básico es el que me permite ver el contenido de la tabla de
enrutamiento.
La tabla de enrutamiento es la lista de todas las redes que el dispositivo puede alcanzar,
su métrica, y la forma en que accede a ellas. Si todo funciona adecuadamente, cada
dispositivo debiera tener al menos una ruta a cada red que potencialmente sea destino de
tráfico.
Lo que arroja este comando me muestra la información con la que el enrutador en el que
hago la consulta toma las decisiones de enrutamiento para cada flujo de datos entre dos
nodos de red. Recordemos que si ésta información está completa (tiene todos los posibles
destinos), sólo representa que éste enrutador tomará decisiones de enrutamiento
correctas, por lo tanto, habrá que mirar esto mismo en los otros enrutadores.
El comando tiene algunas variantes de importancia:
 show ip route rip - muestra todas las rutas aprendidas a través del protocolo
especificado.
 show ip route 172.16.0.0 - muestra todas las rutas disponibles a la red de
destino especificada.

 clear ip route * - limpia todas las rutas presentes en la tabla de
enrutamiento.
 clear ip route 172.16.0.0 - limipia todas las rutas a una red destino
específica, presentes en la tabla de enrutamiento.

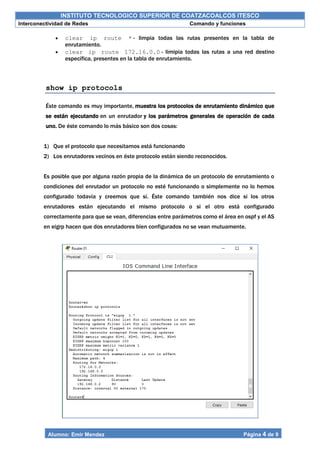

show ip protocols
Éste comando es muy importante, muestra los protocolos de enrutamiento dinámico que
se están ejecutando en un enrutador y los parámetros generales de operación de cada
uno. De éste comando lo más básico son dos cosas:
1) Que el protocolo que necesitamos está funcionando
2) Los enrutadores vecinos en éste protocolo están siendo reconocidos.
Es posible que por alguna razón propia de la dinámica de un protocolo de enrutamiento o
condiciones del enrutador un protocolo no esté funcionando o simplemente no lo hemos
configurado todavía y creemos que sí. Éste comando también nos dice si los otros
enrutadores están ejecutando el mismo protocolo o si el otro está configurado
correctamente para que se vean, diferencias entre parámetros como el área en ospf y el AS
en eigrp hacen que dos enrutadores bien configurados no se vean mutuamente.

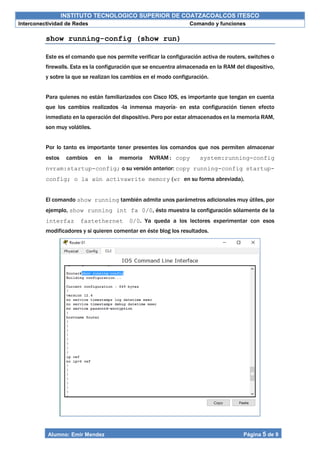

show running-config (show run)
Este es el comando que nos permite verificar la configuración activa de routers, switches o
firewalls. Esta es la configuración que se encuentra almacenada en la RAM del dispositivo,
y sobre la que se realizan los cambios en el modo configuración.
Para quienes no están familiarizados con Cisco IOS, es importante que tengan en cuenta
que los cambios realizados -la inmensa mayoría- en esta configuración tienen efecto
inmediato en la operación del dispositivo. Pero por estar almacenados en la memoria RAM,
son muy volátiles.
Por lo tanto es importante tener presentes los comandos que nos permiten almacenar
estos cambios en la memoria NVRAM: copy system:running-config
nvram:startup-config; o su versión anterior: copy running-config startup-
config; o la aún activawrite memory (wr en su forma abreviada).
El comando show running también admite unos parámetros adicionales muy útiles, por
ejemplo, show running int fa 0/0, ésto muestra la configuración sólamente de la
interfaz fastethernet 0/0. Ya queda a los lectores experimentar con esos
modificadores y si quieren comentar en éste blog los resultados.

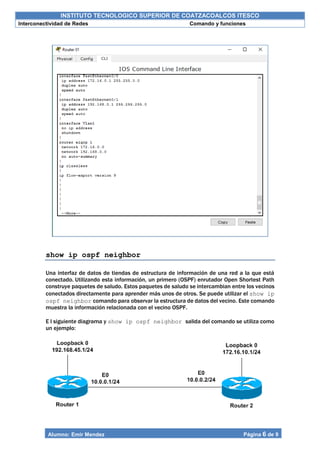

show ip ospf neighbor
Una interfaz de datos de tiendas de estructura de información de una red a la que está
conectado. Utilizando esta información, un primero (OSPF) enrutador Open Shortest Path
construye paquetes de saludo. Estos paquetes de saludo se intercambian entre los vecinos
conectados directamente para aprender más unos de otros. Se puede utilizar el show ip
ospf neighbor comando para observar la estructura de datos del vecino. Este comando
muestra la información relacionada con el vecino OSPF.
E l siguiente diagrama y show ip ospf neighbor salida del comando se utiliza como
un ejemplo:

Router2# show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
192.168.45.1 1 FULL/DR 00:00:36 10.0.0.1 Ethernet0
Las siguientes secciones describen el show ip ospf neighbor salida del comando del
ejemplo anterior.

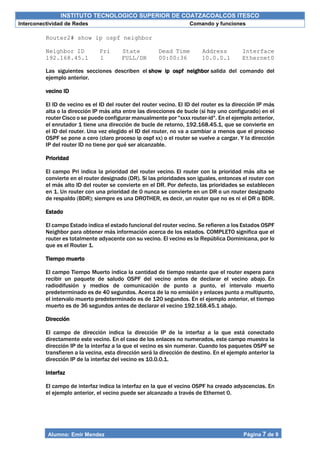

vecino ID
El ID de vecino es el ID del router del router vecino. El ID del router es la dirección IP más
alta o la dirección IP más alta entre las direcciones de bucle (si hay uno configurado) en el
router Cisco o se puede configurar manualmente por "xxxx router-id". En el ejemplo anterior,
el enrutador 1 tiene una dirección de bucle de retorno, 192.168.45.1, que se convierte en
el ID del router. Una vez elegido el ID del router, no va a cambiar a menos que el proceso
OSPF se pone a cero (claro proceso ip ospf xx) o el router se vuelve a cargar. Y la dirección
IP del router ID no tiene por qué ser alcanzable.
Prioridad
El campo Pri indica la prioridad del router vecino. El router con la prioridad más alta se
convierte en el router designado (DR). Si las prioridades son iguales, entonces el router con
el más alto ID del router se convierte en el DR. Por defecto, las prioridades se establecen
en 1. Un router con una prioridad de 0 nunca se convierte en un DR o un router designado
de respaldo (BDR); siempre es una DROTHER, es decir, un router que no es ni el DR o BDR.
Estado
El campo Estado indica el estado funcional del router vecino. Se refieren a los Estados OSPF
Neighbor para obtener más información acerca de los estados. COMPLETO significa que el
router es totalmente adyacente con su vecino. El vecino es la República Dominicana, por lo
que es el Router 1.
Tiempo muerto
El campo Tiempo Muerto indica la cantidad de tiempo restante que el router espera para
recibir un paquete de saludo OSPF del vecino antes de declarar el vecino abajo. En
radiodifusión y medios de comunicación de punto a punto, el intervalo muerto
predeterminado es de 40 segundos. Acerca de la no emisión y enlaces punto a multipunto,
el intervalo muerto predeterminado es de 120 segundos. En el ejemplo anterior, el tiempo
muerto es de 36 segundos antes de declarar el vecino 192.168.45.1 abajo.
Dirección
El campo de dirección indica la dirección IP de la interfaz a la que está conectado
directamente este vecino. En el caso de los enlaces no numerados, este campo muestra la
dirección IP de la interfaz a la que el vecino es sin numerar. Cuando los paquetes OSPF se
transfieren a la vecina, esta dirección será la dirección de destino. En el ejemplo anterior la
dirección IP de la interfaz del vecino es 10.0.0.1.
Interfaz
El campo de interfaz indica la interfaz en la que el vecino OSPF ha creado adyacencias. En
el ejemplo anterior, el vecino puede ser alcanzado a través de Ethernet 0.

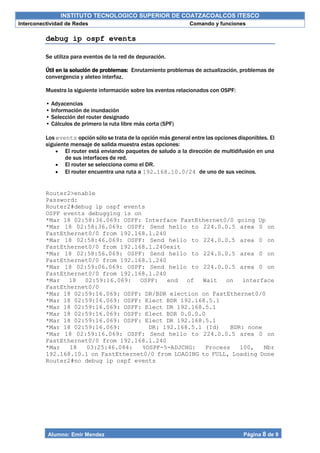

debug ip ospf events
Se utiliza para eventos de la red de depuración.
Útil en la solución de problemas: Enrutamiento problemas de actualización, problemas de
convergencia y aleteo interfaz.
Muestra la siguiente información sobre los eventos relacionados con OSPF:
• Adyacencias
• Información de inundación
• Selección del router designado
• Cálculos de primero la ruta libre más corta (SPF)
Los events opción sólo se trata de la opción más general entre las opciones disponibles. El
siguiente mensaje de salida muestra estas opciones:
 El router está enviando paquetes de saludo a la dirección de multidifusión en una
de sus interfaces de red.
 El router se selecciona como el DR.
 El router encuentra una ruta a 192.168.10.0/24 de uno de sus vecinos.
Router2>enable
Password:
Router2#debug ip ospf events
OSPF events debugging is on
*Mar 18 02:58:36.069: OSPF: Interface FastEthernet0/0 going Up
*Mar 18 02:58:36.069: OSPF: Send hello to 224.0.0.5 area 0 on
FastEthernet0/0 from 192.168.1.240
FastEthernet0/0 from 192.168.1.240exit
*Mar 18 02:59:16.069: OSPF: end of Wait on interface
FastEthernet0/0
*Mar 18 02:59:16.069: OSPF: DR/BDR election on FastEthernet0/0
*Mar 18 02:59:16.069: OSPF: Elect BDR 192.168.5.1
*Mar 18 02:59:16.069: OSPF: Elect DR 192.168.5.1
*Mar 18 02:59:16.069: OSPF: Elect BDR 0.0.0.0
*Mar 18 02:59:16.069: OSPF: Elect DR 192.168.5.1
*Mar 18 02:59:16.069: DR: 192.168.5.1 (Id) BDR: none
*Mar 18 03:25:46.084: %OSPF-5-ADJCHG: Process 100, Nbr
192.168.10.1 on FastEthernet0/0 from LOADING to FULL, Loading Done
Router2#no debug ip ospf events

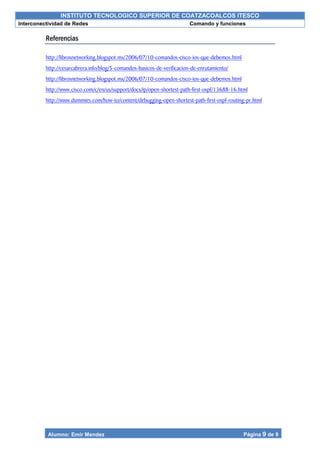

Referencias
http://librosnetworking.blogspot.mx/2006/07/10-comandos-cisco-ios-que-debemos.html
http://cesarcabrera.info/blog/5-comandos-basicos-de-verificacion-de-enrutamiento/
http://librosnetworking.blogspot.mx/2006/07/10-comandos-cisco-ios-que-debemos.html
http://www.cisco.com/c/en/us/support/docs/ip/open-shortest-path-first-ospf/13688-16.html
http://www.dummies.com/how-to/content/debugging-open-shortest-path-first-ospf-routing-pr.html
