Manual Medidor de consumo electrico de Aeon Labs con Vera Lite

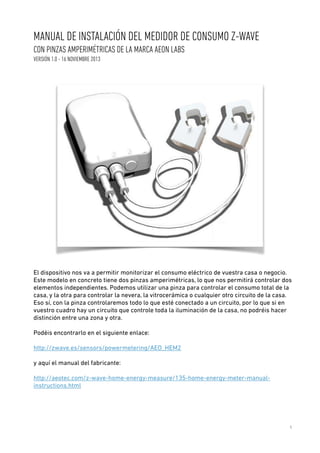

1. MANUAL DE INSTALACIÓN DEL MEDIDOR DE CONSUMO Z-WAVE
CON PINZAS AMPERIMÉTRICAS DE LA MARCA AEON LABS
VERSIÓN 1.0 - 16 NOVIEMBRE 2013
!
!
El dispositivo nos va a permitir monitorizar el consumo eléctrico de vuestra casa o negocio.
Este modelo en concreto tiene dos pinzas amperimétricas, lo que nos permitirá controlar dos
elementos independientes. Podemos utilizar una pinza para controlar el consumo total de la
casa, y la otra para controlar la nevera, la vitrocerámica o cualquier otro circuito de la casa.
Eso sí, con la pinza controlaremos todo lo que esté conectado a un circuito, por lo que si en
vuestro cuadro hay un circuito que controle toda la iluminación de la casa, no podréis hacer
distinción entre una zona y otra.
!
Podéis encontrarlo en el siguiente enlace:
!
http://zwave.es/sensors/powermetering/AEO_HEM2
!
y aquí el manual del fabricante:
!
http://aeotec.com/z-wave-home-energy-measure/135-home-energy-meter-manualinstructions.html
!
!
1

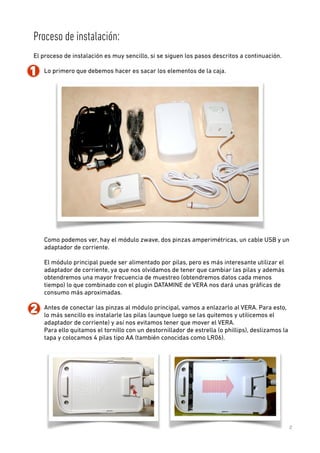

2. Proceso de instalación:
!
El proceso de instalación es muy sencillo, si se siguen los pasos descritos a continuación.
!
1. Lo primero que debemos hacer es sacar los elementos de la caja.
Como podemos ver, hay el módulo zwave, dos pinzas amperimétricas, un cable USB y un
adaptador de corriente.
El módulo principal puede ser alimentado por pilas, pero es más interesante utilizar el
adaptador de corriente, ya que nos olvidamos de tener que cambiar las pilas y además
obtendremos una mayor frecuencia de muestreo (obtendremos datos cada menos
tiempo) lo que combinado con el plugin DATAMINE de VERA nos dará unas gráficas de
consumo más aproximadas.
!
2. Antes de conectar las pinzas al módulo principal, vamos a enlazarlo al VERA. Para esto,
lo más sencillo es instalarle las pilas (aunque luego se las quitemos y utilicemos el
adaptador de corriente) y así nos evitamos tener que mover el VERA.
Para ello quitamos el tornillo con un destornillador de estrella (o phillips), deslizamos la
tapa y colocamos 4 pilas tipo AA (también conocidas como LR06).
2

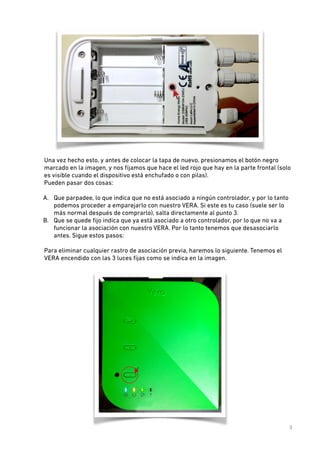

3. Una vez hecho esto, y antes de colocar la tapa de nuevo, presionamos el botón negro
marcado en la imagen, y nos fijamos que hace el led rojo que hay en la parte frontal (solo
es visible cuando el dispositivo está enchufado o con pilas).
Pueden pasar dos cosas:
!
A. Que parpadee, lo que indica que no está asociado a ningún controlador, y por lo tanto
podemos proceder a emparejarlo con nuestro VERA. Si este es tu caso (suele ser lo
más normal después de comprarlo), salta directamente al punto 3.
B. Que se quede fijo indica que ya está asociado a otro controlador, por lo que no va a
funcionar la asociación con nuestro VERA. Por lo tanto tenemos que desasociarlo
antes. Sigue estos pasos:
Para eliminar cualquier rastro de asociación previa, haremos lo siguiente. Tenemos el
VERA encendido con las 3 luces fijas como se indica en la imagen.
3

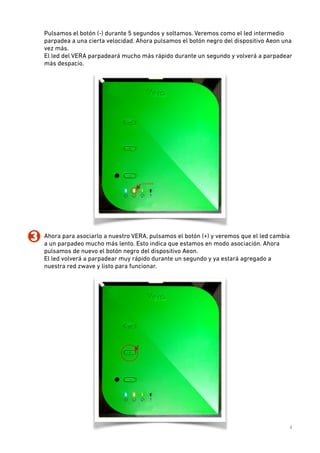

4. Pulsamos el botón (-) durante 5 segundos y soltamos. Veremos como el led intermedio
parpadea a una cierta velocidad. Ahora pulsamos el botón negro del dispositivo Aeon una
vez más.
El led del VERA parpadeará mucho más rápido durante un segundo y volverá a parpadear
más despacio.
3. Ahora para asociarlo a nuestro VERA, pulsamos el botón (+) y veremos que el led cambia
a un parpadeo mucho más lento. Esto indica que estamos en modo asociación. Ahora
pulsamos de nuevo el botón negro del dispositivo Aeon.
El led volverá a parpadear muy rápido durante un segundo y ya estará agregado a
nuestra red zwave y listo para funcionar.
4

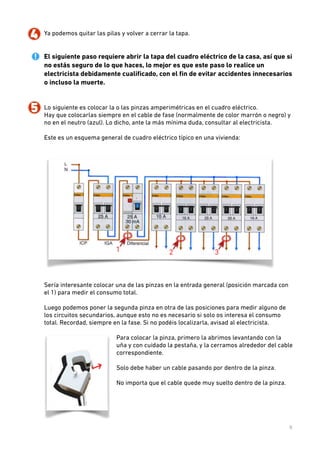

5. 4. Ya podemos quitar las pilas y volver a cerrar la tapa.
El siguiente paso requiere abrir la tapa del cuadro eléctrico de la casa, así que si
no estás seguro de lo que haces, lo mejor es que este paso lo realice un
electricista debidamente cualificado, con el fin de evitar accidentes innecesarios
o incluso la muerte.
!
5. Lo siguiente es colocar la o las pinzas amperimétricas en el cuadro eléctrico.
Hay que colocarlas siempre en el cable de fase (normalmente de color marrón o negro) y
no en el neutro (azul). Lo dicho, ante la más mínima duda, consultar al electricista.
Este es un esquema general de cuadro eléctrico típico en una vivienda:
Sería interesante colocar una de las pinzas en la entrada general (posición marcada con
el 1) para medir el consumo total.
Luego podemos poner la segunda pinza en otra de las posiciones para medir alguno de
los circuitos secundarios, aunque esto no es necesario si solo os interesa el consumo
total. Recordad, siempre en la fase. Si no podéis localizarla, avisad al electricista.
Para colocar la pinza, primero la abrimos levantando con la
uña y con cuidado la pestaña, y la cerramos alrededor del cable
correspondiente.
Solo debe haber un cable pasando por dentro de la pinza.
No importa que el cable quede muy suelto dentro de la pinza.
5

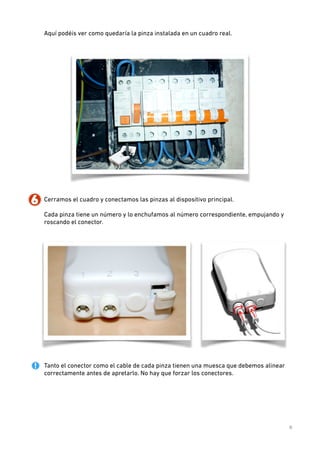

6. Aquí podéis ver como quedaría la pinza instalada en un cuadro real.
!
6. Cerramos el cuadro y conectamos las pinzas al dispositivo principal.
Cada pinza tiene un número y lo enchufamos al número correspondiente, empujando y
roscando el conector.
Tanto el conector como el cable de cada pinza tienen una muesca que debemos alinear
correctamente antes de apretarlo. No hay que forzar los conectores.
6

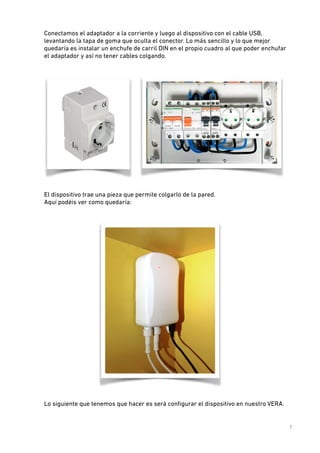

7. Conectamos el adaptador a la corriente y luego al dispositivo con el cable USB,
levantando la tapa de goma que oculta el conector. Lo más sencillo y lo que mejor
quedaría es instalar un enchufe de carril DIN en el propio cuadro al que poder enchufar
el adaptador y así no tener cables colgando.
El dispositivo trae una pieza que permite colgarlo de la pared.
Aquí podéis ver como quedaría:
Lo siguiente que tenemos que hacer es será configurar el dispositivo en nuestro VERA.
!
7

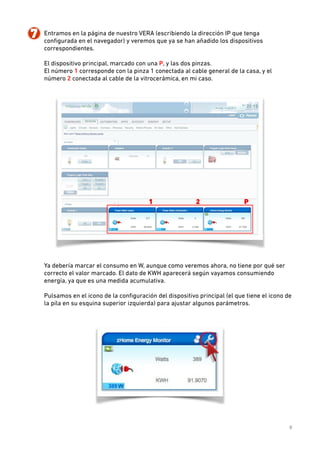

8. 7. Entramos en la página de nuestro VERA (escribiendo la dirección IP que tenga
configurada en el navegador) y veremos que ya se han añadido los dispositivos
correspondientes.
El dispositivo principal, marcado con una P, y las dos pinzas.
El número 1 corresponde con la pinza 1 conectada al cable general de la casa, y el
número 2 conectada al cable de la vitrocerámica, en mi caso.
Ya debería marcar el consumo en W, aunque como veremos ahora, no tiene por qué ser
correcto el valor marcado. El dato de KWH aparecerá según vayamos consumiendo
energía, ya que es una medida acumulativa.
Pulsamos en el icono de la configuración del dispositivo principal (el que tiene el icono de
la pila en su esquina superior izquierda) para ajustar algunos parámetros.
8

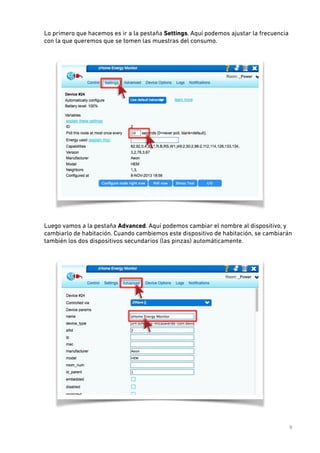

9. Lo primero que hacemos es ir a la pestaña Settings. Aquí podemos ajustar la frecuencia
con la que queremos que se tomen las muestras del consumo.
Luego vamos a la pestaña Advanced. Aquí podemos cambiar el nombre al dispositivo, y
cambiarlo de habitación. Cuando cambiemos este dispositivo de habitación, se cambiarán
también los dos dispositivos secundarios (las pinzas) automáticamente.
9

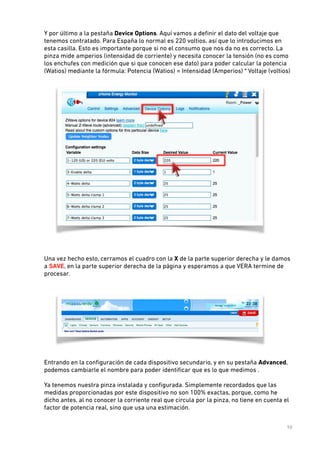

10. Y por último a la pestaña Device Options. Aquí vamos a definir el dato del voltaje que
tenemos contratado. Para España lo normal es 220 voltios, así que lo introducimos en
esta casilla. Esto es importante porque si no el consumo que nos da no es correcto. La
pinza mide amperios (intensidad de corriente) y necesita conocer la tensión (no es como
los enchufes con medición que si que conocen ese dato) para poder calcular la potencia
(Watios) mediante la fórmula: Potencia (Watios) = Intensidad (Amperios) * Voltaje (voltios)
Una vez hecho esto, cerramos el cuadro con la X de la parte superior derecha y le damos
a SAVE, en la parte superior derecha de la página y esperamos a que VERA termine de
procesar.
Entrando en la configuración de cada dispositivo secundario, y en su pestaña Advanced,
podemos cambiarle el nombre para poder identificar que es lo que medimos .
!
Ya tenemos nuestra pinza instalada y configurada. Simplemente recordados que las
medidas proporcionadas por este dispositivo no son 100% exactas, porque, como he
dicho antes, al no conocer la corriente real que circula por la pinza, no tiene en cuenta el
factor de potencia real, sino que usa una estimación.
10

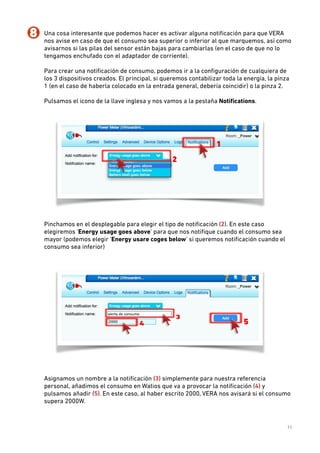

11. 8. Una cosa interesante que podemos hacer es activar alguna notificación para que VERA
nos avise en caso de que el consumo sea superior o inferior al que marquemos, así como
avisarnos si las pilas del sensor están bajas para cambiarlas (en el caso de que no lo
tengamos enchufado con el adaptador de corriente).
Para crear una notificación de consumo, podemos ir a la configuración de cualquiera de
los 3 dispositivos creados. El principal, si queremos contabilizar toda la energía, la pinza
1 (en el caso de haberla colocado en la entrada general, debería coincidir) o la pinza 2.
Pulsamos el icono de la llave inglesa y nos vamos a la pestaña Notifications.
Pinchamos en el desplegable para elegir el tipo de notificación (2). En este caso
elegiremos ‘Energy usage goes above’ para que nos notifique cuando el consumo sea
mayor (podemos elegir ‘Energy usare coges below’ si queremos notificación cuando el
consumo sea inferior)
Asignamos un nombre a la notificación (3) simplemente para nuestra referencia
personal, añadimos el consumo en Watios que va a provocar la notificación (4) y
pulsamos añadir (5). En este caso, al haber escrito 2000, VERA nos avisará si el consumo
supera 2000W.
11
12.

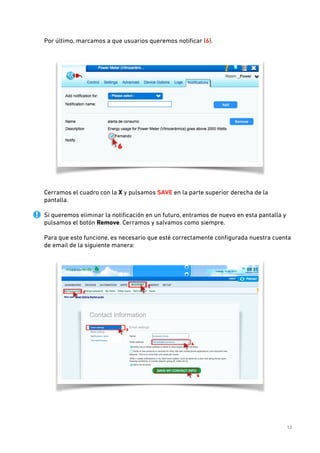

Por último, marcamos a que usuarios queremos notificar (6).
Cerramos el cuadro con la X y pulsamos SAVE en la parte superior derecha de la
pantalla.
Si queremos eliminar la notificación en un futuro, entramos de nuevo en esta pantalla y
pulsamos el botón Remove. Cerramos y salvamos como siempre.
Para que esto funcione, es necesario que esté correctamente configurada nuestra cuenta
de email de la siguiente manera:
12
