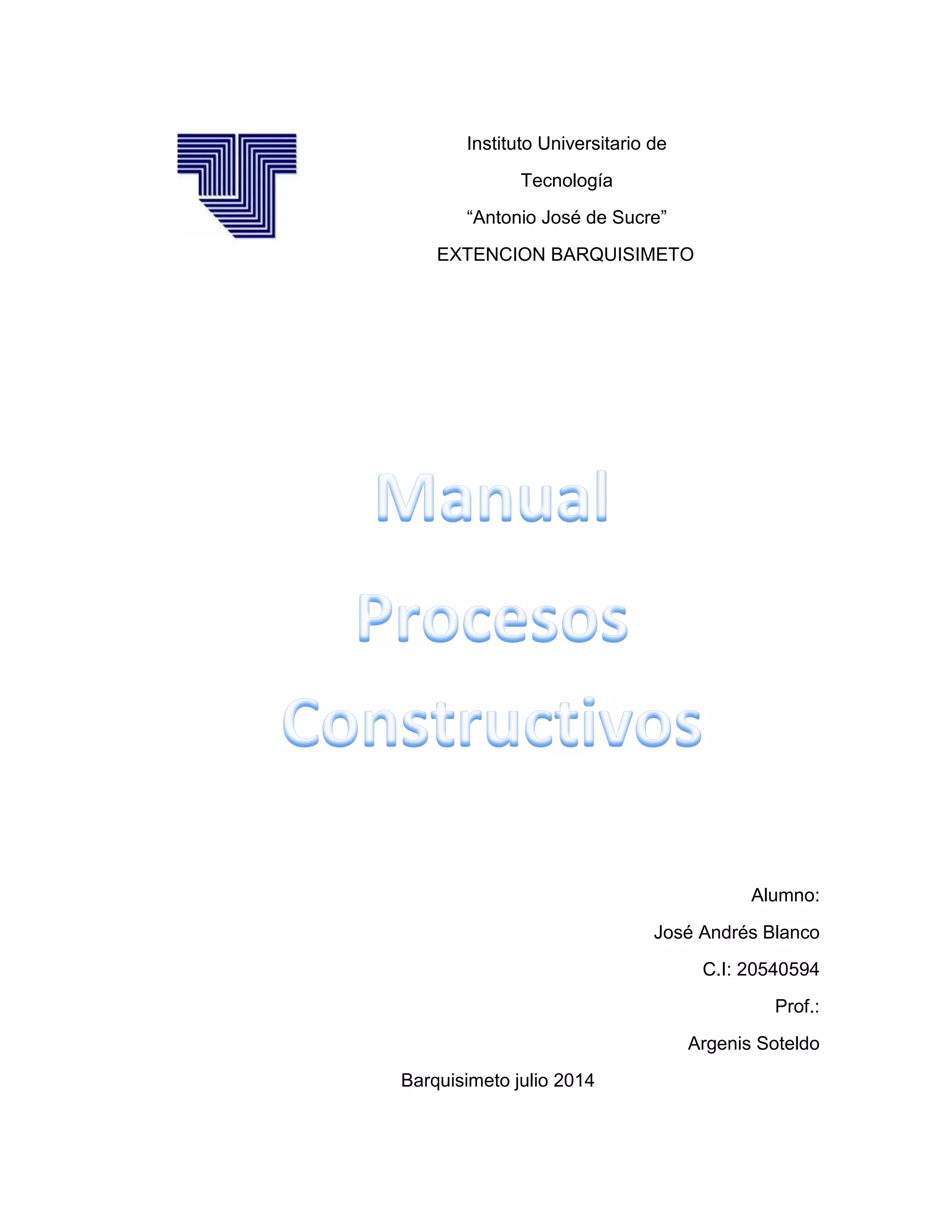

Instituto Universitario de
Tecnología
“Antonio José de Sucre”
EXTENCION BARQUISIMETO
Alumno:
José Andrés Blanco
C.I: 20540594
Prof.:
Argenis Soteldo
Barquisimeto julio 2014

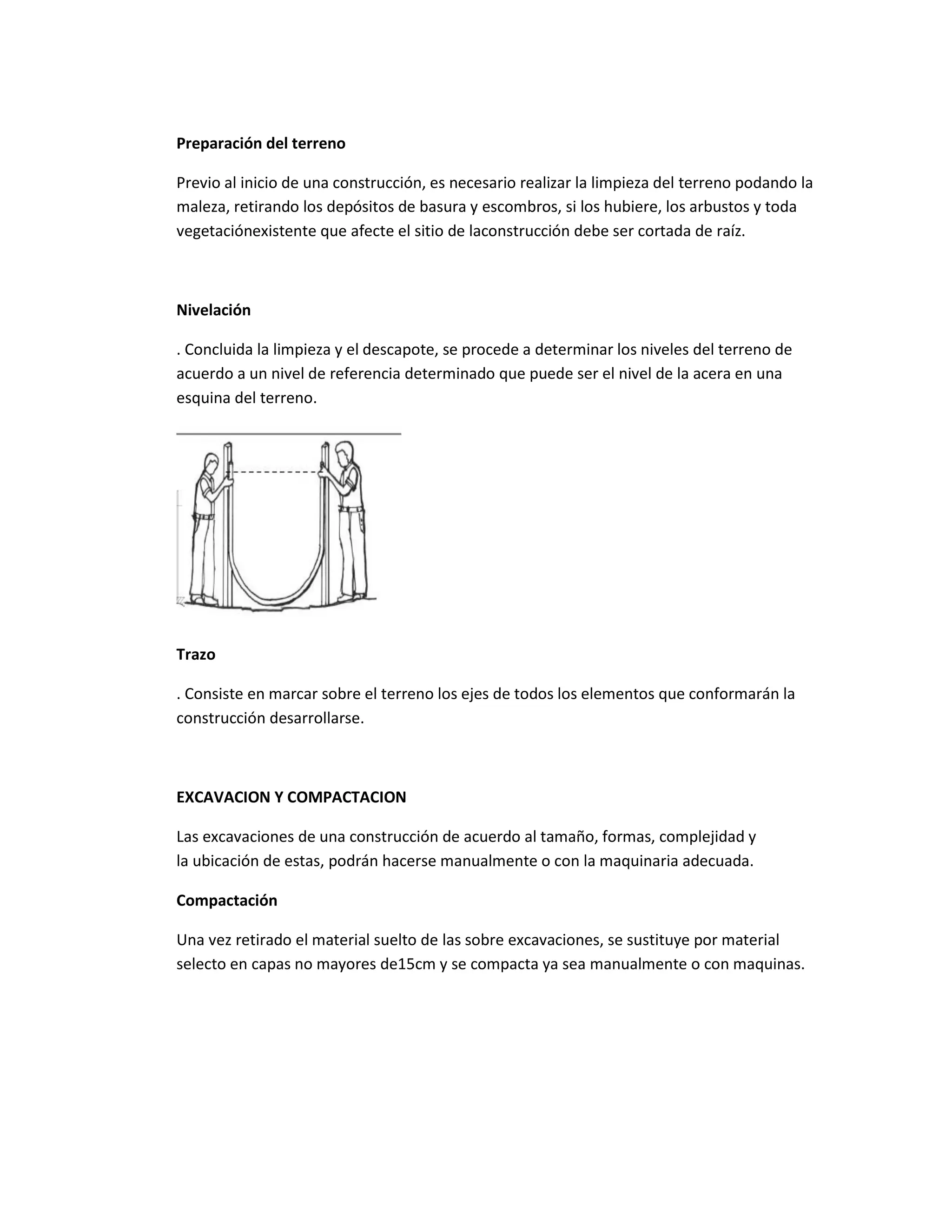

Preparación del terreno
Previo al inicio de una construcción, es necesario realizar la limpieza del terreno podando la
maleza, retirando los depósitos de basura y escombros, si los hubiere, los arbustos y toda
vegetaciónexistente que afecte el sitio de laconstrucción debe ser cortada de raíz.
Nivelación
. Concluida la limpieza y el descapote, se procede a determinar los niveles del terreno de
acuerdo a un nivel de referencia determinado que puede ser el nivel de la acera en una
esquina del terreno.
Trazo
. Consiste en marcar sobre el terreno los ejes de todos los elementos que conformarán la
construcción desarrollarse.
EXCAVACION Y COMPACTACION
Las excavaciones de una construcción de acuerdo al tamaño, formas, complejidad y
la ubicación de estas, podrán hacerse manualmente o con la maquinaria adecuada.
Compactación
Una vez retirado el material suelto de las sobre excavaciones, se sustituye por material
selecto en capas no mayores de15cm y se compacta ya sea manualmente o con maquinas.

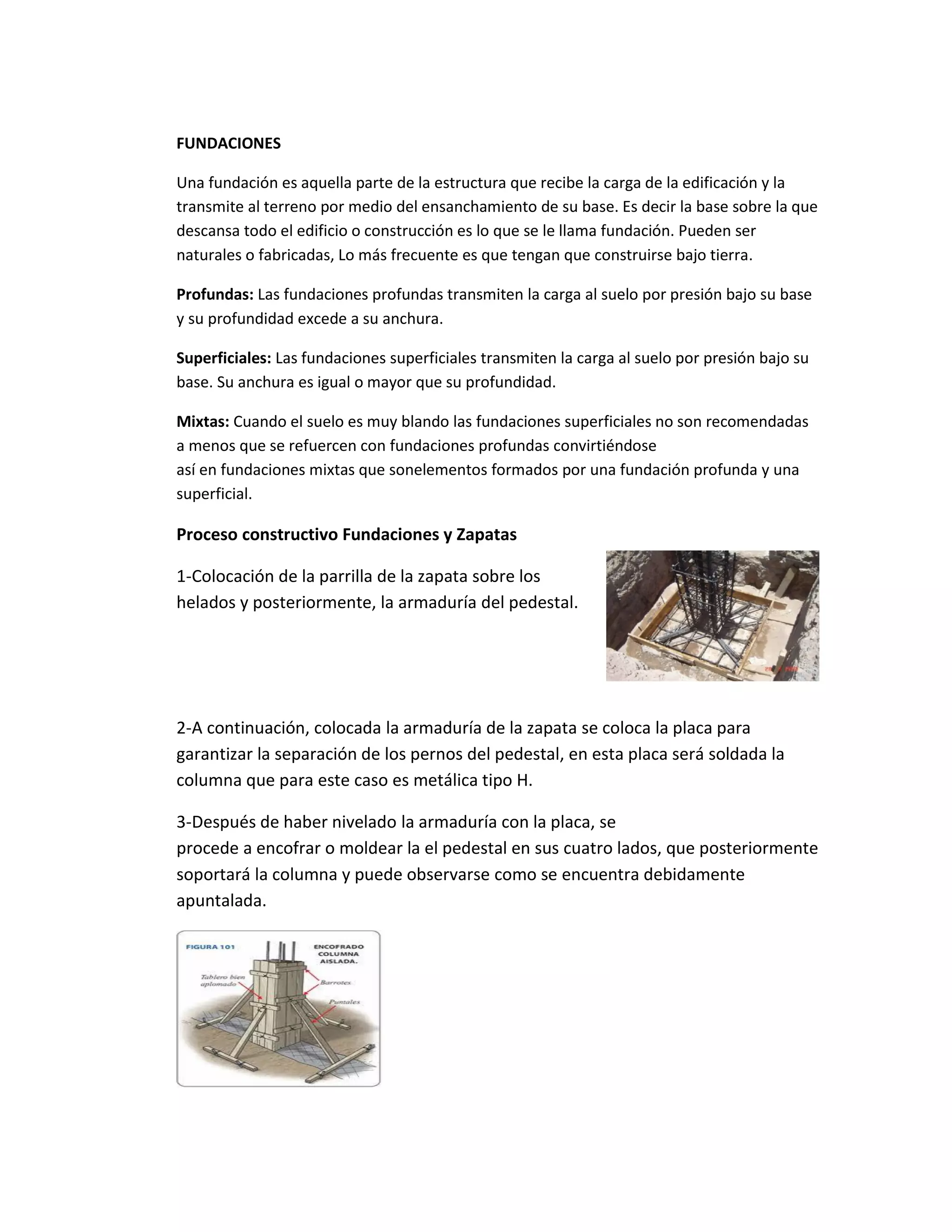

FUNDACIONES
Una fundación es aquella parte de la estructura que recibe la carga de la edificación y la
transmite al terreno por medio del ensanchamiento de su base. Es decir la base sobre la que
descansa todo el edificio o construcción es lo que se le llama fundación. Pueden ser
naturales o fabricadas, Lo más frecuente es que tengan que construirse bajo tierra.
Profundas: Las fundaciones profundas transmiten la carga al suelo por presión bajo su base
y su profundidad excede a su anchura.
Superficiales: Las fundaciones superficiales transmiten la carga al suelo por presión bajo su
base. Su anchura es igual o mayor que su profundidad.
Mixtas: Cuando el suelo es muy blando las fundaciones superficiales no son recomendadas
a menos que se refuercen con fundaciones profundas convirtiéndose
así en fundaciones mixtas que sonelementos formados por una fundación profunda y una
superficial.
Proceso constructivo Fundaciones y Zapatas
1-Colocación de la parrilla de la zapata sobre los
helados y posteriormente, la armaduría del pedestal.
2-A continuación, colocada la armaduría de la zapata se coloca la placa para
garantizar la separación de los pernos del pedestal, en esta placa será soldada la
columna que para este caso es metálica tipo H.
3-Después de haber nivelado la armaduría con la placa, se
procede a encofrar o moldear la el pedestal en sus cuatro lados, que posteriormente
soportará la columna y puede observarse como se encuentra debidamente
apuntalada.

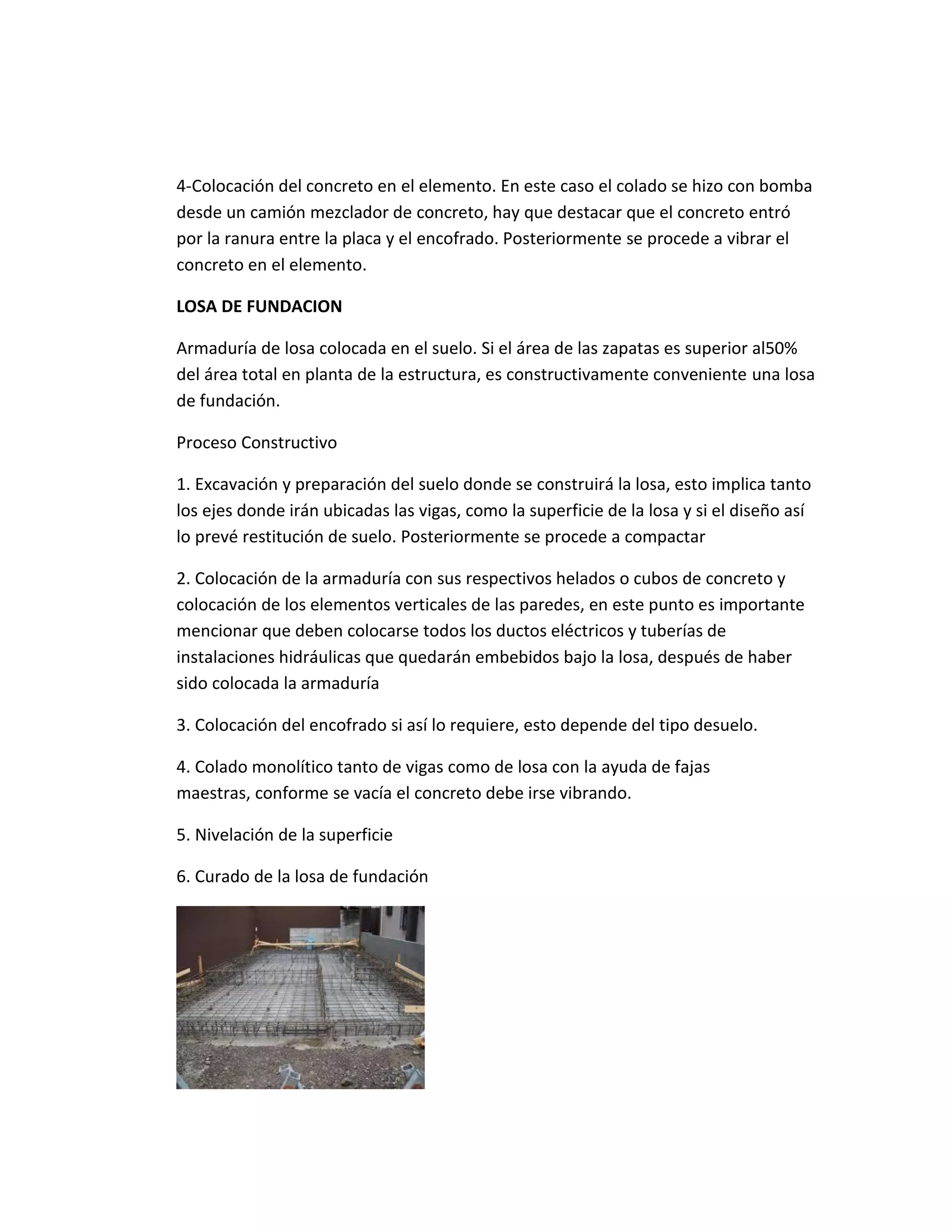

4-Colocación del concreto en el elemento. En este caso el colado se hizo con bomba
desde un camión mezclador de concreto, hay que destacar que el concreto entró
por la ranura entre la placa y el encofrado. Posteriormente se procede a vibrar el
concreto en el elemento.
LOSA DE FUNDACION
Armaduría de losa colocada en el suelo. Si el área de las zapatas es superior al50%
del área total en planta de la estructura, es constructivamente conveniente una losa
de fundación.
Proceso Constructivo
1. Excavación y preparación del suelo donde se construirá la losa, esto implica tanto
los ejes donde irán ubicadas las vigas, como la superficie de la losa y si el diseño así
lo prevé restitución de suelo. Posteriormente se procede a compactar
2. Colocación de la armaduría con sus respectivos helados o cubos de concreto y
colocación de los elementos verticales de las paredes, en este punto es importante
mencionar que deben colocarse todos los ductos eléctricos y tuberías de
instalaciones hidráulicas que quedarán embebidos bajo la losa, después de haber
sido colocada la armaduría
3. Colocación del encofrado si así lo requiere, esto depende del tipo desuelo.
4. Colado monolítico tanto de vigas como de losa con la ayuda de fajas
maestras, conforme se vacía el concreto debe irse vibrando.
5. Nivelación de la superficie
6. Curado de la losa de fundación

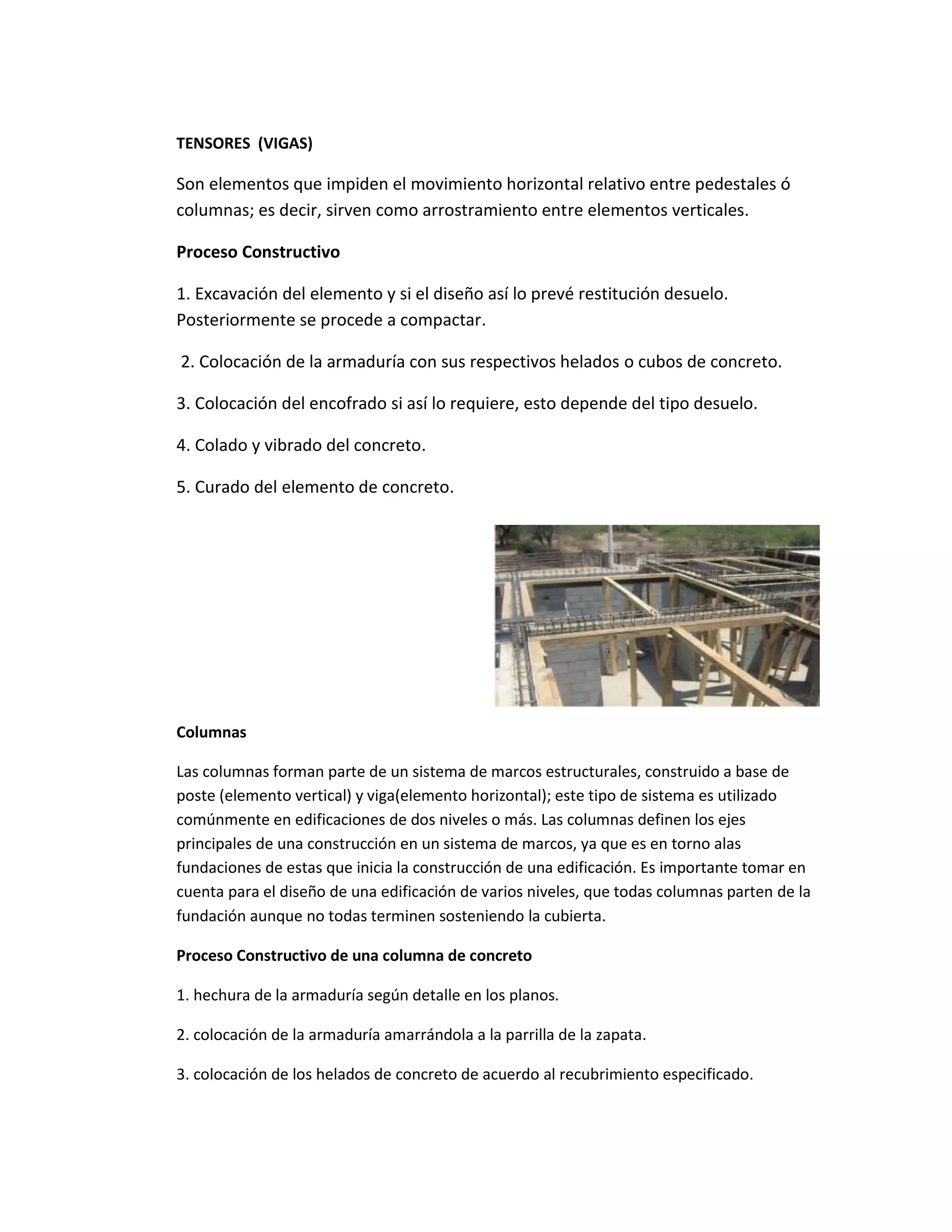

TENSORES (VIGAS)
Son elementos que impiden el movimiento horizontal relativo entre pedestales ó
columnas; es decir, sirven como arrostramiento entre elementos verticales.
Proceso Constructivo
1. Excavación del elemento y si el diseño así lo prevé restitución desuelo.
Posteriormente se procede a compactar.
2. Colocación de la armaduría con sus respectivos helados o cubos de concreto.
3. Colocación del encofrado si así lo requiere, esto depende del tipo desuelo.
4. Colado y vibrado del concreto.
5. Curado del elemento de concreto.
Columnas
Las columnas forman parte de un sistema de marcos estructurales, construido a base de
poste (elemento vertical) y viga(elemento horizontal); este tipo de sistema es utilizado
comúnmente en edificaciones de dos niveles o más. Las columnas definen los ejes
principales de una construcción en un sistema de marcos, ya que es en torno alas
fundaciones de estas que inicia la construcción de una edificación. Es importante tomar en
cuenta para el diseño de una edificación de varios niveles, que todas columnas parten de la
fundación aunque no todas terminen sosteniendo la cubierta.
Proceso Constructivo de una columna de concreto
1. hechura de la armaduría según detalle en los planos.
2. colocación de la armaduría amarrándola a la parrilla de la zapata.
3. colocación de los helados de concreto de acuerdo al recubrimiento especificado.

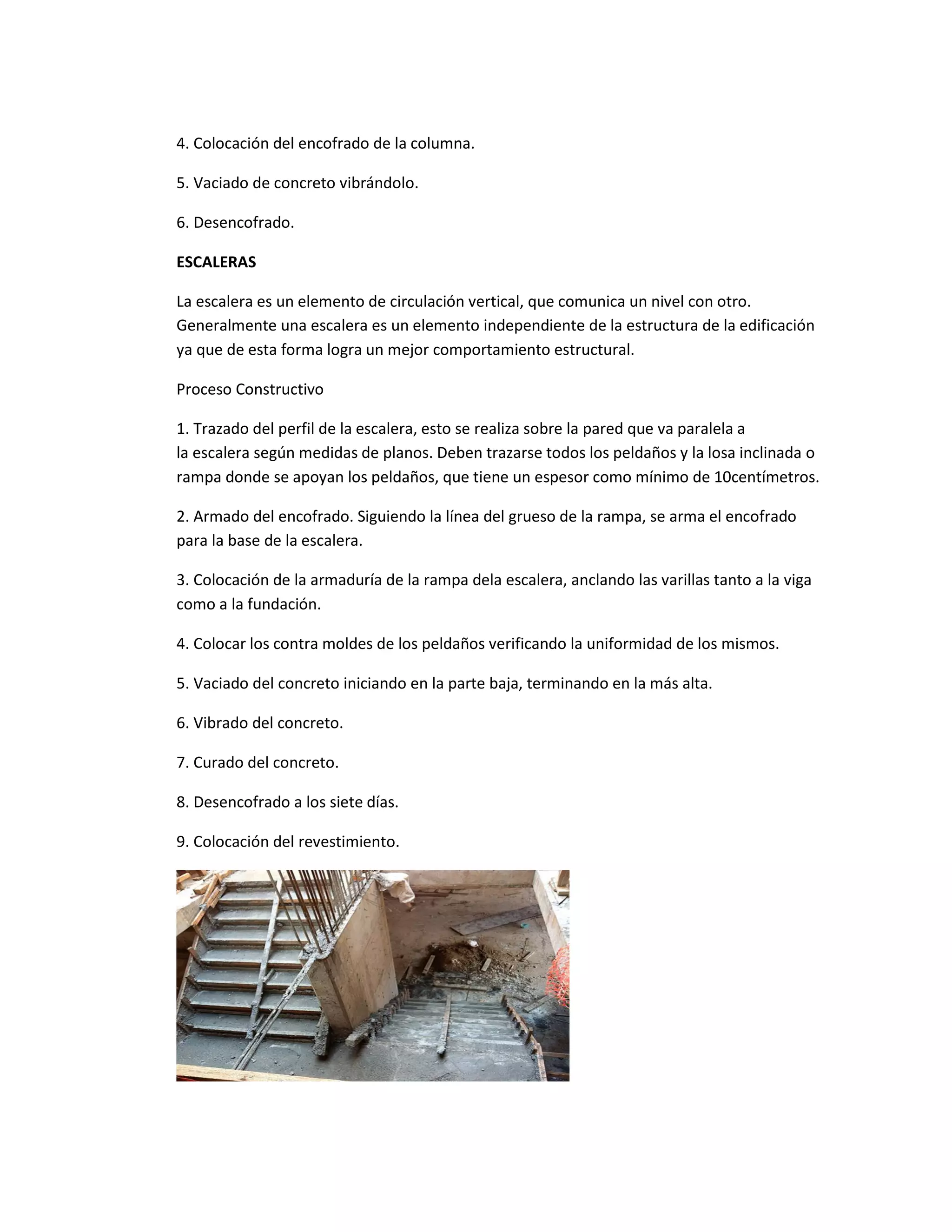

4. Colocación del encofrado de la columna.
5. Vaciado de concreto vibrándolo.
6. Desencofrado.
ESCALERAS
La escalera es un elemento de circulación vertical, que comunica un nivel con otro.
Generalmente una escalera es un elemento independiente de la estructura de la edificación
ya que de esta forma logra un mejor comportamiento estructural.
Proceso Constructivo
1. Trazado del perfil de la escalera, esto se realiza sobre la pared que va paralela a
la escalera según medidas de planos. Deben trazarse todos los peldaños y la losa inclinada o
rampa donde se apoyan los peldaños, que tiene un espesor como mínimo de 10centímetros.
2. Armado del encofrado. Siguiendo la línea del grueso de la rampa, se arma el encofrado
para la base de la escalera.
3. Colocación de la armaduría de la rampa dela escalera, anclando las varillas tanto a la viga
como a la fundación.
4. Colocar los contra moldes de los peldaños verificando la uniformidad de los mismos.
5. Vaciado del concreto iniciando en la parte baja, terminando en la más alta.
6. Vibrado del concreto.
7. Curado del concreto.
8. Desencofrado a los siete días.
9. Colocación del revestimiento.

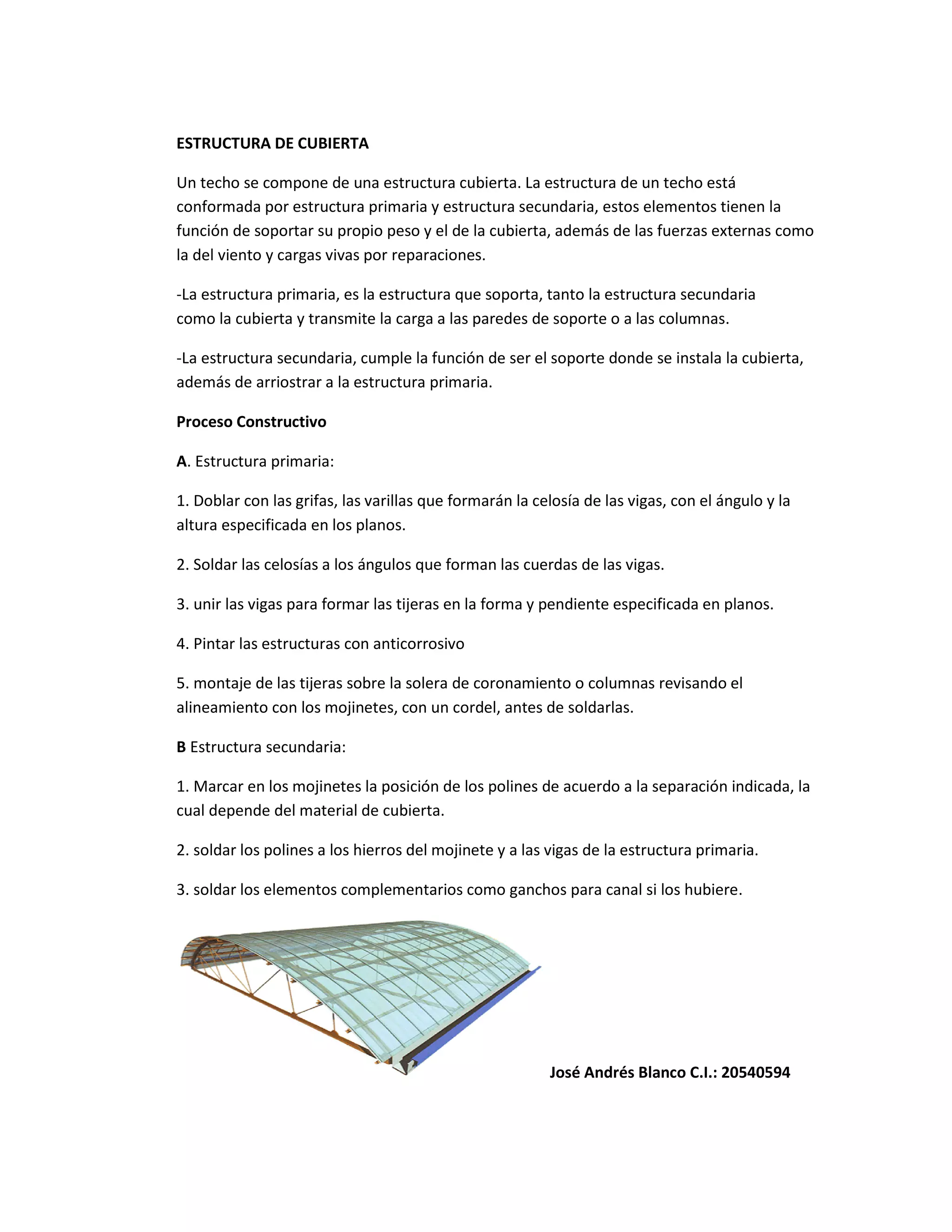

ESTRUCTURA DE CUBIERTA
Un techo se compone de una estructura cubierta. La estructura de un techo está
conformada por estructura primaria y estructura secundaria, estos elementos tienen la
función de soportar su propio peso y el de la cubierta, además de las fuerzas externas como
la del viento y cargas vivas por reparaciones.
-La estructura primaria, es la estructura que soporta, tanto la estructura secundaria
como la cubierta y transmite la carga a las paredes de soporte o a las columnas.
-La estructura secundaria, cumple la función de ser el soporte donde se instala la cubierta,
además de arriostrar a la estructura primaria.
Proceso Constructivo
A. Estructura primaria:
1. Doblar con las grifas, las varillas que formarán la celosía de las vigas, con el ángulo y la
altura especificada en los planos.
2. Soldar las celosías a los ángulos que forman las cuerdas de las vigas.
3. unir las vigas para formar las tijeras en la forma y pendiente especificada en planos.
4. Pintar las estructuras con anticorrosivo
5. montaje de las tijeras sobre la solera de coronamiento o columnas revisando el
alineamiento con los mojinetes, con un cordel, antes de soldarlas.
B Estructura secundaria:
1. Marcar en los mojinetes la posición de los polines de acuerdo a la separación indicada, la
cual depende del material de cubierta.
2. soldar los polines a los hierros del mojinete y a las vigas de la estructura primaria.
3. soldar los elementos complementarios como ganchos para canal si los hubiere.
José Andrés Blanco C.I.: 20540594
Manual procesos constructivos1
