Manual de uso PDI 2009

Pizarra Digital Interactiva (PDI)

Manual de uso. Conceptos básicos.

Fundamentación pedagógica y propuestas didácticas. ............................... 2
Instalación de la pizarra, el proyector y la computadora. ........................... 3
Calibrado de la pizarra: ............................................................................... 3
Pizarra digital: Interacción del usuario....................................................... 5
Los marcadores y el borrador: ..................................................................... 5
Los botones de la pizarra: clic derecho y teclado. ........................................... 6
Herramientas para cualquier tipo de software o página web. ..................... 7
Barra de herramientas flotante..................................................................... 7
Intervención de un archivo o página web....................................................... 8
Particularidades en programas de MS Office: Word, Excel y PowerPoint ............. 9
Herramientas específicas de Notebook. .....................................................11
Barra de herramientas. Funciones ...............................................................12
Galería .....................................................................................................14

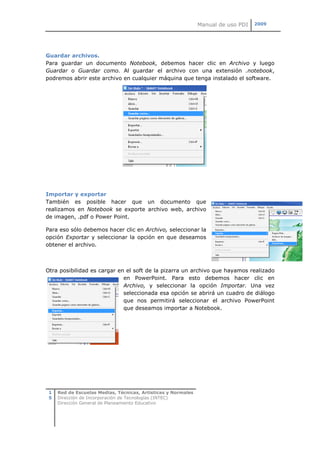

Guardar archivos. ......................................................................................15
Importar y exportar ...................................................................................15

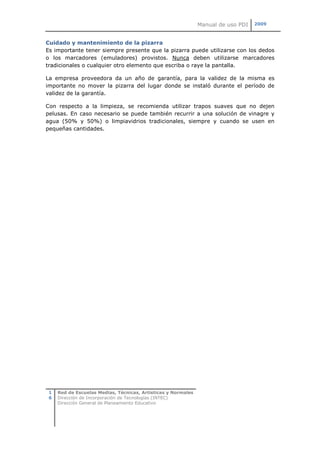

Cuidado y mantenimiento de la pizarra .....................................................16

1 Red de Escuelas Medias, Técnicas, Artísticas y Normales
Dirección de Incorporación de Tecnologías (INTEC)
Dirección General de Planeamiento Educativo

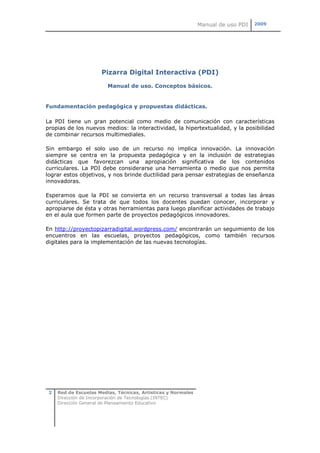

Pizarra Digital Interactiva (PDI)

Manual de uso. Conceptos básicos.

Fundamentación pedagógica y propuestas didácticas.

La PDI tiene un gran potencial como medio de comunicación con características
propias de los nuevos medios: la interactividad, la hipertextualidad, y la posibilidad
de combinar recursos multimediales.

Sin embargo el solo uso de un recurso no implica innovación. La innovación
siempre se centra en la propuesta pedagógica y en la inclusión de estrategias
didácticas que favorezcan una apropiación significativa de los contenidos
curriculares. La PDI debe considerarse una herramienta o medio que nos permita
lograr estos objetivos, y nos brinde ductilidad para pensar estrategias de enseñanza
innovadoras.

Esperamos que la PDI se convierta en un recurso transversal a todas las áreas
curriculares. Se trata de que todos los docentes puedan conocer, incorporar y
apropiarse de ésta y otras herramientas para luego planificar actividades de trabajo
en el aula que formen parte de proyectos pedagógicos innovadores.

En http://proyectopizarradigital.wordpress.com/ encontrarán un seguimiento de los
encuentros en las escuelas, proyectos pedagógicos, como también recursos
digitales para la implementación de las nuevas tecnologías.

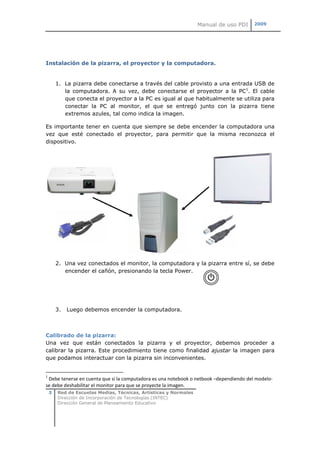

Instalación de la pizarra, el proyector y la computadora.

1. La pizarra debe conectarse a través del cable provisto a una entrada USB de
la computadora. A su vez, debe conectarse el proyector a la PC1. El cable
que conecta el proyector a la PC es igual al que habitualmente se utiliza para
conectar la PC al monitor, el que se entregó junto con la pizarra tiene
extremos azules, tal como indica la imagen.

Es importante tener en cuenta que siempre se debe encender la computadora una
vez que esté conectado el proyector, para permitir que la misma reconozca el
dispositivo.

2. Una vez conectados el monitor, la computadora y la pizarra entre sí, se debe
encender el cañón, presionando la tecla Power.

3. Luego debemos encender la computadora.

Calibrado de la pizarra:
Una vez que están conectados la pizarra y el proyector, debemos proceder a
calibrar la pizarra. Este procedimiento tiene como finalidad ajustar la imagen para
que podamos interactuar con la pizarra sin inconvenientes.

1
Debe tenerse en cuenta que si la computadora es una notebook o netbook –dependiendo del modelo-
se debe deshabilitar el monitor para que se proyecte la imagen.

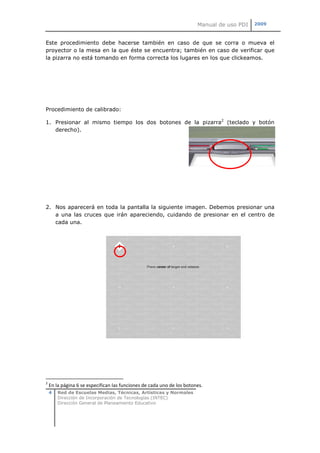

Este procedimiento debe hacerse también en caso de que se corra o mueva el
proyector o la mesa en la que éste se encuentra; también en caso de verificar que
la pizarra no está tomando en forma correcta los lugares en los que clickeamos.

Procedimiento de calibrado:

1. Presionar al mismo tiempo los dos botones de la pizarra2 (teclado y botón
derecho).

2. Nos aparecerá en toda la pantalla la siguiente imagen. Debemos presionar una
a una las cruces que irán apareciendo, cuidando de presionar en el centro de
cada una.

2
En la página 6 se especifican las funciones de cada uno de los botones.

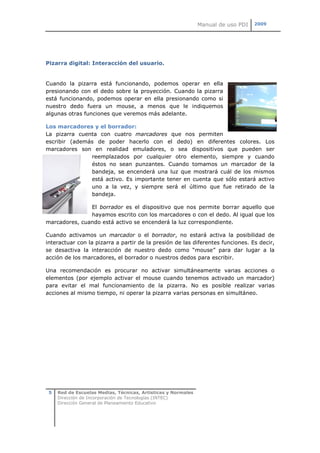

Pizarra digital: Interacción del usuario.

Cuando la pizarra está funcionando, podemos operar en ella
presionando con el dedo sobre la proyección. Cuando la pizarra
está funcionando, podemos operar en ella presionando como si
nuestro dedo fuera un mouse, a menos que le indiquemos
algunas otras funciones que veremos más adelante.

Los marcadores y el borrador:
La pizarra cuenta con cuatro marcadores que nos permiten
escribir (además de poder hacerlo con el dedo) en diferentes colores. Los
marcadores son en realidad emuladores, o sea dispositivos que pueden ser
reemplazados por cualquier otro elemento, siempre y cuando
éstos no sean punzantes. Cuando tomamos un marcador de la
bandeja, se encenderá una luz que mostrará cuál de los mismos
está activo. Es importante tener en cuenta que sólo estará activo
uno a la vez, y siempre será el último que fue retirado de la
bandeja.

El borrador es el dispositivo que nos permite borrar aquello que
hayamos escrito con los marcadores o con el dedo. Al igual que los
marcadores, cuando está activo se encenderá la luz correspondiente.

Cuando activamos un marcador o el borrador, no estará activa la posibilidad de
interactuar con la pizarra a partir de la presión de las diferentes funciones. Es decir,
se desactiva la interacción de nuestro dedo como “mouse” para dar lugar a la
acción de los marcadores, el borrador o nuestros dedos para escribir.

Una recomendación es procurar no activar simultáneamente varias acciones o
elementos (por ejemplo activar el mouse cuando tenemos activado un marcador)
para evitar el mal funcionamiento de la pizarra. No es posible realizar varias
acciones al mismo tiempo, ni operar la pizarra varias personas en simultáneo.

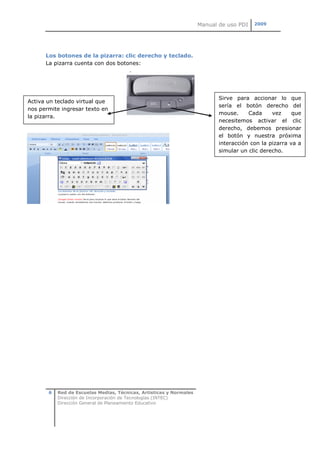

Los botones de la pizarra: clic derecho y teclado.
La pizarra cuenta con dos botones:

Sirve para accionar lo que
Activa un teclado virtual que
sería el botón derecho del
nos permite ingresar texto en
mouse. Cada vez que
la pizarra.
necesitemos activar el clic
derecho, debemos presionar
el botón y nuestra próxima
interacción con la pizarra va a
simular un clic derecho.

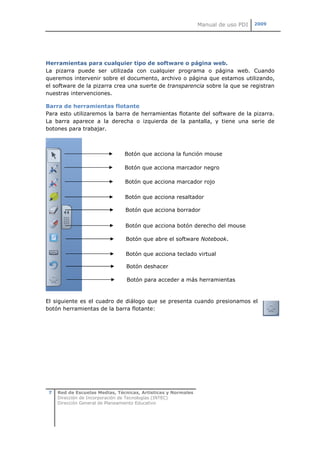

Herramientas para cualquier tipo de software o página web.
La pizarra puede ser utilizada con cualquier programa o página web. Cuando
queremos intervenir sobre el documento, archivo o página que estamos utilizando,
el software de la pizarra crea una suerte de transparencia sobre la que se registran
nuestras intervenciones.

Barra de herramientas flotante
Para esto utilizaremos la barra de herramientas flotante del software de la pizarra.
La barra aparece a la derecha o izquierda de la pantalla, y tiene una serie de
botones para trabajar.

Botón que acciona la función mouse

Botón que acciona marcador negro

Botón que acciona marcador rojo

Botón que acciona resaltador

Botón que acciona borrador

Botón que acciona botón derecho del mouse

Botón que abre el software Notebook.

Botón que acciona teclado virtual

Botón deshacer

Botón para acceder a más herramientas

El siguiente es el cuadro de diálogo que se presenta cuando presionamos el
botón herramientas de la barra flotante:

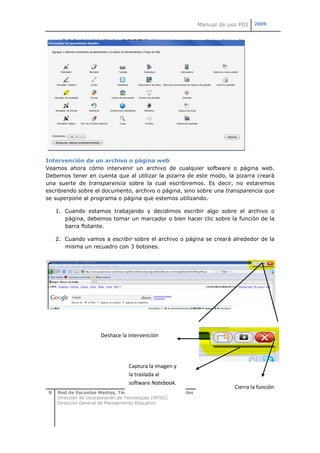

Intervención de un archivo o página web
Veamos ahora cómo intervenir un archivo de cualquier software o página web.
Debemos tener en cuenta que al utilizar la pizarra de este modo, la pizarra creará
una suerte de transparencia sobre la cual escribiremos. Es decir, no estaremos
escribiendo sobre el documento, archivo o página, sino sobre una transparencia que
se superpone al programa o página que estemos utilizando.

1. Cuando estamos trabajando y decidimos escribir algo sobre el archivo o
página, debemos tomar un marcador o bien hacer clic sobre la función de la
barra flotante.

2. Cuando vamos a escribir sobre el archivo o página se creará alrededor de la
misma un recuadro con 3 botones.

Deshace la intervención

Captura la imagen y
la traslada al
software Notebook.
Cierra la función

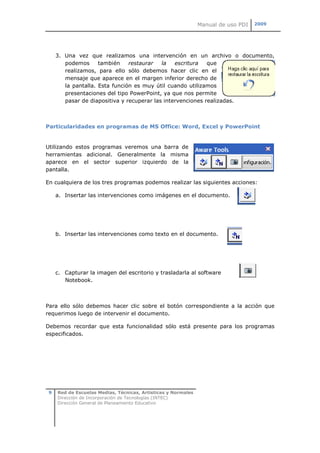

3. Una vez que realizamos una intervención en un archivo o documento,
podemos también restaurar la escritura que
realizamos, para ello sólo debemos hacer clic en el
mensaje que aparece en el margen inferior derecho de
la pantalla. Esta función es muy útil cuando utilizamos
presentaciones del tipo PowerPoint, ya que nos permite
pasar de diapositiva y recuperar las intervenciones realizadas.

Particularidades en programas de MS Office: Word, Excel y PowerPoint

Utilizando estos programas veremos una barra de
herramientas adicional. Generalmente la misma
aparece en el sector superior izquierdo de la
pantalla.

En cualquiera de los tres programas podemos realizar las siguientes acciones:

a. Insertar las intervenciones como imágenes en el documento.

b. Insertar las intervenciones como texto en el documento.

c. Capturar la imagen del escritorio y trasladarla al software
Notebook.

Para ello sólo debemos hacer clic sobre el botón correspondiente a la acción que
requerimos luego de intervenir el documento.

Debemos recordar que esta funcionalidad sólo está presente para los programas
especificados.



0 Dirección de Incorporación de Tecnologías (INTEC)


Herramientas específicas de Notebook.
Notebook es el software propio de la pizarra. Éste permite algunas acciones que no
pueden realizarse con otros programas.

El software presenta el área de trabajo en forma de diapositivas (similares al
PowerPoint).

Cuando accedemos al programa veremos dos barras de herramientas:

a. En la barra horizontal encontramos las funciones principales de la pizarra.

b. En la barra vertical encontramos:

i. Solapa donde se presentan las miniaturas de las diapositivas del
archivo.

ii. Solapa de la Galería.

iii. Solapa para insertar archivos adjuntos.

La barra vertical puede presentarse a la derecha o a la izquierda, y la horizontal en
la parte superior o inferior. Para configurar la ubicación sólo debemos hacer clic
sobre la doble flecha presente en cada una, y automáticamente aparecerá la barra
en la ubicación opuesta.

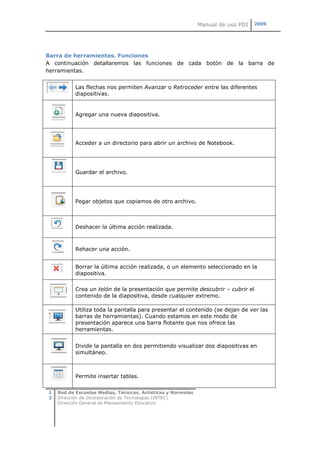

Barra de herramientas. Funciones
A continuación detallaremos las funciones de cada botón de la barra de
herramientas.

Las flechas nos permiten Avanzar o Retroceder entre las diferentes
diapositivas.

Agregar una nueva diapositiva.

Acceder a un directorio para abrir un archivo de Notebook.

Guardar el archivo.

Pegar objetos que copiamos de otro archivo.

Deshacer la última acción realizada.

Rehacer una acción.

Borrar la última acción realizada, o un elemento seleccionado en la
diapositiva.

Crea un telón de la presentación que permite descubrir – cubrir el
contenido de la diapositiva, desde cualquier extremo.

Utiliza toda la pantalla para presentar el contenido (se dejan de ver las
barras de herramientas). Cuando estamos en este modo de
presentación aparece una barra flotante que nos ofrece las
herramientas.

Divide la pantalla en dos permitiendo visualizar dos diapositivas en
simultáneo.

Permite insertar tablas.

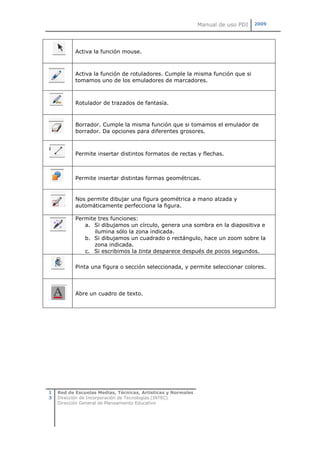

Activa la función mouse.

Activa la función de rotuladores. Cumple la misma función que si
tomamos uno de los emuladores de marcadores.

Rotulador de trazados de fantasía.

Borrador. Cumple la misma función que si tomamos el emulador de
borrador. Da opciones para diferentes grosores.

Permite insertar distintos formatos de rectas y flechas.

Permite insertar distintas formas geométricas.

Nos permite dibujar una figura geométrica a mano alzada y
automáticamente perfecciona la figura.

Permite tres funciones:
a. Si dibujamos un círculo, genera una sombra en la diapositiva e
ilumina sólo la zona indicada.
b. Si dibujamos un cuadrado o rectángulo, hace un zoom sobre la
zona indicada.
c. Si escribimos la tinta desparece después de pocos segundos.

Pinta una figura o sección seleccionada, y permite seleccionar colores.

Abre un cuadro de texto.



Galería
La galería que encontramos en la barra vertical, tiene una serie de imágenes y
contenidos animados (.swf) categorizados en diferentes carpetas.

Es posible también guardar en la carpeta Mi contenido imágenes o archivos flash
(.swf) que nosotros tengamos, y que podremos disponer cada vez que abramos el
software. Para poder guardar nuevos contenidos, sólo debemos hacer clic en la
carpeta Mi contenido y seleccionar en el campo que se despliega Agregar a Mi
contenido. Luego se abrirá un cuadro de diálogo que nos permite ubicar el
directorio donde tenemos la imagen o archivo flash que vamos a subir.

En la galería también podemos agregar contenidos que estemos trabajando en el
mismo programa. Por ejemplo, si estamos utilizando un mapa y realizamos en él
algunas indicaciones, podemos guardar el mapa con dichas marcas como una
nueva imagen.

Para ello debemos primero agrupar los distintos elementos (seleccionar los distintos
elementos y desplegar la flecha del menú contextual y clickear en “Agrupación”,
“Agrupar”) y luego arrastrar la imagen desde la zona de trabajo hacia la galería.



Guardar archivos.
Para guardar un documento Notebook, debemos hacer clic en Archivo y luego
Guardar o Guardar como. Al guardar el archivo con una extensión .notebook,
podremos abrir este archivo en cualquier máquina que tenga instalado el software.

Importar y exportar
También es posible hacer que un documento que
realizamos en Notebook se exporte archivo web, archivo
de imagen, .pdf o Power Point.

Para eso sólo debemos hacer clic en Archivo, seleccionar la
opción Exportar y seleccionar la opción en que deseamos
obtener el archivo.

Otra posibilidad es cargar en el soft de la pizarra un archivo que hayamos realizado
en PowerPoint. Para esto debemos hacer clic en
Archivo, y seleccionar la opción Importar. Una vez
seleccionada esa opción se abrirá un cuadro de diálogo
que nos permitirá seleccionar el archivo PowerPoint
que deseamos importar a Notebook.



Cuidado y mantenimiento de la pizarra
Es importante tener siempre presente que la pizarra puede utilizarse con los dedos
o los marcadores (emuladores) provistos. Nunca deben utilizarse marcadores
tradicionales o cualquier otro elemento que escriba o raye la pantalla.

La empresa proveedora da un año de garantía, para la validez de la misma es
importante no mover la pizarra del lugar donde se instaló durante el período de
validez de la garantía.

Con respecto a la limpieza, se recomienda utilizar trapos suaves que no dejen
pelusas. En caso necesario se puede también recurrir a una solución de vinagre y
agua (50% y 50%) o limpiavidrios tradicionales, siempre y cuando se usen en
pequeñas cantidades.


Manualpizarradigitalinteractiva 091022113218-phpapp01

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Manualpizarradigitalinteractiva 091022113218-phpapp01

Más de Educación

Último

Manualpizarradigitalinteractiva 091022113218-phpapp01
