Este documento describe diferentes tipos de medios de transmisión de datos, incluyendo medios guiados (cableados) y no guiados (inalámbricos). Entre los medios guiados se encuentran el par trenzado, el cable coaxial y la fibra óptica, mientras que los medios no guiados incluyen ondas de radio, microondas, infrarrojos y ondas de luz. Explica las características y usos de cada uno de estos medios de transmisión.

1. 01
WINTER
MEDIOS DE TRANSMISIONTemplate
Los medios de transmisión de datos se clasifican en:
 Los medios guiados que son aquellos que utilizan
un medio solido (un cable) para la transmisión de
datos.
 Los medios no guiados que utilizan el aire para ello:
son los medios inalámbricos.

2. Medios Guiados 02
Los cables (medios guiados) transmiten impulsos
eléctricos o lumínicos. Los bits se transforman en el
adaptador de red y se convierten en señales eléctricas
o lumínicas especificas que están determinadas por el
protocolo que implemente esa red.
La velocidad de transmisión, el alcance y la calidad
(ausencia de ruidos e interferencias) son los elementos
que caracterizan este tipo de medio.
Se pueden considerar tres tipos de medios guiados:
 Par trenzado
 Cable Coaxial
 Fibra Óptica

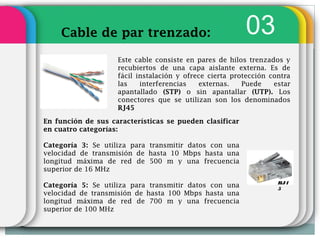

3. Cable de par trenzado: 03
Este cable consiste en pares de hilos trenzados y
recubiertos de una capa aislante externa. Es de
fácil instalación y ofrece cierta protección contra
las interferencias externas. Puede estar
apantallado (STP) o sin apantallar (UTP). Los
conectores que se utilizan son los denominados
RJ45
En función de sus características se pueden clasificar
en cuatro categorías:
Categoría 3: Se utiliza para transmitir datos con una
velocidad de transmisión de hasta 10 Mbps hasta una
longitud máxima de red de 500 m y una frecuencia
superior de 16 MHz
RJ4
Categoría 5: Se utiliza para transmitir datos con una 5
velocidad de transmisión de hasta 100 Mbps hasta una
longitud máxima de red de 700 m y una frecuencia
superior de 100 MHz

4. 04
Categoría 6: Se utiliza para transmitir datos con una velocidad de hasta
1.000 Mbps y una frecuencia superior de 250 MHz Es el mas utilizado
actualmente.
Categoría 7: Es un estándar propuesto para transmitir datos con una
velocidad de transmisión de hasta 1.000 Mbps y una frecuencia
superiores de 600 MHz Su conector RJ45 será distinto a los utilizados
actualmente.
VELOCIDAD DE LONGITUD MAXIMA
CLASIFICACION FRECUENCIA
TRANSMISION DE RED
CATEGORIA 3 Hasta 10 Mbps Maxima de 500 m Superior de 16 MHz
Superior de 100
CATEGORIA 5 Hasta 100 Mbps Maxima de 700 m MHz
Superior de 250
CATEGORIA 6 Hasta 1,000 Mbps ------------------------------- MHz
Superior de 600
CATEGORIA 7 Hasta 1,000 Mbps ------------------------------- MHz

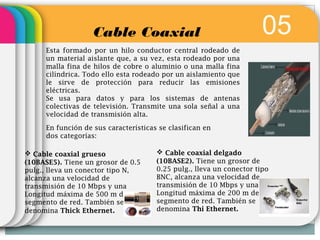

5. Cable Coaxial 05
Esta formado por un hilo conductor central rodeado de
un material aislante que, a su vez, esta rodeado por una
malla fina de hilos de cobre o aluminio o una malla fina
cilíndrica. Todo ello esta rodeado por un aislamiento que
le sirve de protección para reducir las emisiones
eléctricas.
Se usa para datos y para los sistemas de antenas
colectivas de televisión. Transmite una sola señal a una
velocidad de transmisión alta.
En función de sus características se clasifican en
dos categorías:
 Cable coaxial grueso  Cable coaxial delgado
(10BASE5). Tiene un grosor de 0.5 (10BASE2). Tiene un grosor de
pulg., lleva un conector tipo N, 0.25 pulg., lleva un conector tipo
alcanza una velocidad de BNC, alcanza una velocidad de
transmisión de 10 Mbps y una transmisión de 10 Mbps y una
Longitud máxima de 500 m de Longitud máxima de 200 m de
segmento de red. También se segmento de red. También se
denomina Thick Ethernet. denomina Thi Ethernet.

6. Cable de fibra optica 06
WINTER
Esta formado por fibras de vidrio ( o plástico). Cada filamento
tiene un núcleo central de fibra de vidrio con un alto índice de
Template
refracción que esta rodeado de una capa de material similar
pero con un índice de refracción menor. De esa manera aísla
las fibras y evita que se produzca interferencias entre
filamentos contiguos a la vez que protege el núcleo. Todo el
conjunto esta protegido por otras capas aislantes y
absorbentes de luz.

7. 07

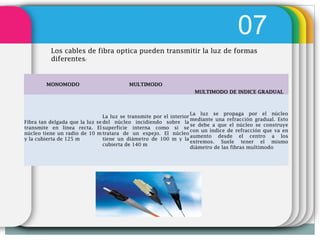

Los cables de fibra optica pueden transmitir la luz de formas
diferentes:
MONOMODO MULTIMODO
MULTIMODO DE INDICE GRADUAL
La luz se propaga por el núcleo
La luz se transmite por el interior
mediante una refracción gradual. Esto
Fibra tan delgada que la luz se del núcleo incidiendo sobre la
se debe a que el núcleo se construye
transmite en línea recta. El superficie interna como si se
con un índice de refracción que va en
núcleo tiene un radio de 10 m tratara de un espejo. El núcleo
aumento desde el centro a los
y la cubierta de 125 m tiene un diámetro de 100 m y la
extremos. Suele tener el mismo
cubierta de 140 m
diámetro de las fibras multimodo

8. Medios No Guiados 08
Los Medios no guiados se basan en la propagación de ondas
electromagnéticas por el espacio. Una radiación electromagnética tiene
una naturaleza dual, como onda y como corpúsculo, y su
comportamiento dependerá de las características ondulatorias de la
radiacion, especialmente de la longitud de onda.
Ondas de radio: Son ondas
electromagnéticas cuya longitud de onda es
superior a los 30 cm. Recorren grandes
distancias y pueden atravesar materiales
sólidos como paredes o edificios. Se
propagan en todas las direcciones. Su
mayor problema son las interferencias.
Estas ondas son las que emplean las
redes Wi-Fi, Home RF o Bluetooth.

9. 09
Microondas : Se basan en la transmisión de
ondas electromagnéticas cuya longitud
de onda varia entre 30 cm y un
milímetro. Estas ondas viajan en línea
recta, por lo que emisor y receptor deben
estar alineados cuidadosamente. Tienen
dificultades para atravesar edificios.
Infrarrojos : Son ondas Ondas de luz: las ondas laser
electromagnéticas (longitud de son unidireccionales. Se pueden
onda entre 1 mm y 750 nm) utilizar para comunicar dos
direccionales incapaces de edificios próximos. Instalando en
atravesar objetos sólidos que cada uno de ellos un emisor laser
están indicadas para y un foto detector. A mayor
transmisiones de corta distancia. longitud de onda de la radiacion,
Las tarjetas de red inalámbricas el comportamiento se asemeja
utilizadas en algunas redes mas al ondulatorio, mientras que
locales emplean esta tecnología: si se disminuye la longitud de
resultan muy cómodas para onda de la radiacion.
ordenadores portátiles. Sin
embargo, no se consiguen altas
velocidades de transmisión.

10. 10
Janneth Mantilla Suarez
UNAD
Tomado de :
Redes locales: nivel básico (3a. ed.)
González Pérez, María Ángeles
Páginas: 238
Editorial: Ecoe Ediciones
Ubicación: Colombia
Fecha de publicación: 2012
