EXPEDIENTE TECNICO: “MEJORAMIENTO DE PISTAS Y VEREDAS DE LA AV. SAN MARTIN Y ADYACENTES, JR. SANDIA, Y JR.
HUALBERTO HUICHE, DE LA LOCALIDA DE ANANEA, DISTRITO DE ANANEA – SAN ANTONIO DE PUTINA - PUNO”
COGIGO SNIP No. 172442
____________________________________________________________________________________________________________________

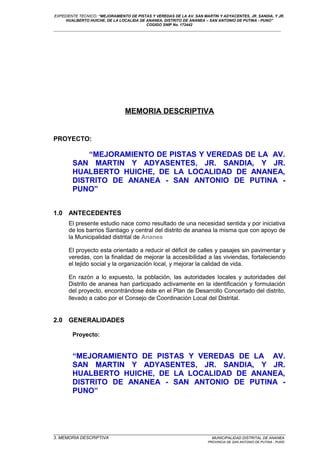

MEMORIA DESCRIPTIVA
PROYECTO:
“MEJORAMIENTO DE PISTAS Y VEREDAS DE LA AV.
SAN MARTIN Y ADYASENTES, JR. SANDIA, Y JR.
HUALBERTO HUICHE, DE LA LOCALIDAD DE ANANEA,
DISTRITO DE ANANEA - SAN ANTONIO DE PUTINA -
PUNO”
1.0 ANTECEDENTES
El presente estudio nace como resultado de una necesidad sentida y por iniciativa
de los barrios Santiago y central del distrito de ananea la misma que con apoyo de
la Municipalidad distrital de Ananea
El proyecto esta orientado a reducir el déficit de calles y pasajes sin pavimentar y
veredas, con la finalidad de mejorar la accesibilidad a las viviendas, fortaleciendo
el tejido social y la organización local, y mejorar la calidad de vida.
En razón a lo expuesto, la población, las autoridades locales y autoridades del
Distrito de ananea han participado activamente en la identificación y formulación
del proyecto, encontrándose éste en el Plan de Desarrollo Concertado del distrito,
llevado a cabo por el Consejo de Coordinación Local del Distrital.
2.0 GENERALIDADES
Proyecto:
“MEJORAMIENTO DE PISTAS Y VEREDAS DE LA AV.
SAN MARTIN Y ADYASENTES, JR. SANDIA, Y JR.
HUALBERTO HUICHE, DE LA LOCALIDAD DE ANANEA,
DISTRITO DE ANANEA - SAN ANTONIO DE PUTINA -
PUNO”
_________________________________________________________________________________________________
3. MEMORIA DESCRIPTIVA MUNICIPALIDAD DISTRITAL DE ANANEA
PROVINCIA DE SAN ANTONIO DE PUTINA - PUNO

____________________________________________________________________________________________________________________

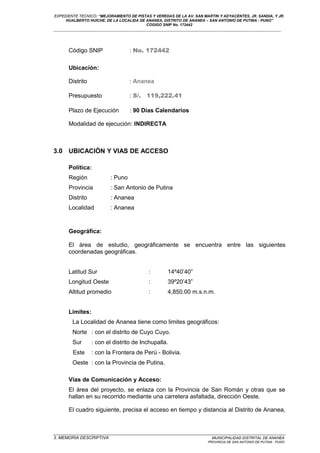

Código SNIP : No. 172442
Ubicación:
Distrito : Ananea
Presupuesto : S/. 119,222.41
Plazo de Ejecución : 90 Días Calendarios
Modalidad de ejecución: INDIRECTA
3.0 UBICACIÓN Y VIAS DE ACCESO
Política:
Región : Puno
Provincia : San Antonio de Putina
Distrito : Ananea
Localidad : Ananea
Geográfica:
El área de estudio, geográficamente se encuentra entre las siguientes
coordenadas geográficas.
Latitud Sur : 14º40’40”
Longitud Oeste : 39º20’43”
Altitud promedio : 4,850.00 m.s.n.m.
Limites:
La Localidad de Ananea tiene como limites geográficos:
Norte : con el distrito de Cuyo Cuyo.
Sur : con el distrito de Inchupalla.
Este : con la Frontera de Perú - Bolivia.
Oeste : con la Provincia de Putina.
Vías de Comunicación y Acceso:
El área del proyecto, se enlaza con la Provincia de San Román y otras que se
hallan en su recorrido mediante una carretera asfaltada, dirección Oeste.
El cuadro siguiente, precisa el acceso en tiempo y distancia al Distrito de Ananea,
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

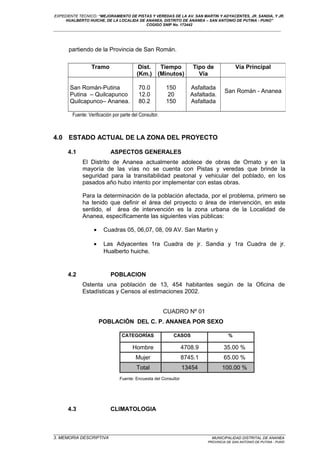

partiendo de la Provincia de San Román.
Fuente: Verificación por parte del Consultor.
4.0 ESTADO ACTUAL DE LA ZONA DEL PROYECTO
4.1 ASPECTOS GENERALES
El Distrito de Ananea actualmente adolece de obras de Ornato y en la
mayoría de las vías no se cuenta con Pistas y veredas que brinde la
seguridad para la transitabilidad peatonal y vehicular del poblado, en los
pasados año hubo intento por implementar con estas obras.
Para la determinación de la población afectada, por el problema, primero se
ha tenido que definir el área del proyecto o área de intervención, en este
sentido, el área de intervención es la zona urbana de la Localidad de
Ananea, específicamente las siguientes vías públicas:
• Cuadras 05, 06,07, 08, 09 AV. San Martin y
• Las Adyacentes 1ra Cuadra de jr. Sandia y 1ra Cuadra de jr.
Hualberto huiche.
4.2 POBLACION
Ostenta una población de 13, 454 habitantes según de la Oficina de
Estadísticas y Censos al estimaciones 2002.
CUADRO Nº 01
POBLACIÓN DEL C. P. ANANEA POR SEXO
CATEGORÍAS CASOS %
Hombre 4708.9 35.00 %
Mujer 8745.1 65.00 %
Total 13454 100.00 %
Fuente: Encuesta del Consultor
4.3 CLIMATOLOGIA
_________________________________________________________________________________________________
Tramo Dist.
(Km.)
Tiempo
(Minutos)
Tipo de
Vía
Vía Principal
San Román-Putina
Putina – Quilcapunco
Quilcapunco– Ananea.
70.0
12.0
80.2
150
20
150
Asfaltada
Asfaltada.
Asfaltada
San Román - Ananea

____________________________________________________________________________________________________________________

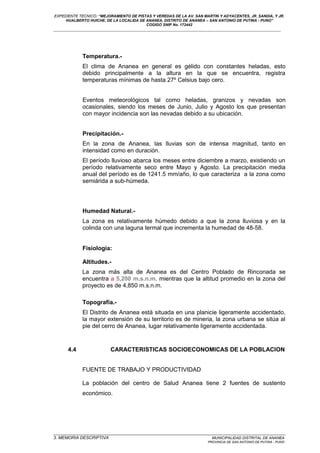

Temperatura.-
El clima de Ananea en general es gélido con constantes heladas, esto
debido principalmente a la altura en la que se encuentra, registra
temperaturas mínimas de hasta 27º Celsius bajo cero.
Eventos meteorológicos tal como heladas, granizos y nevadas son
ocasionales, siendo los meses de Junio, Julio y Agosto los que presentan
con mayor incidencia son las nevadas debido a su ubicación.
Precipitación.-
En la zona de Ananea, las lluvias son de intensa magnitud, tanto en
intensidad como en duración.
El período lluvioso abarca los meses entre diciembre a marzo, existiendo un
período relativamente seco entre Mayo y Agosto. La precipitación media
anual del período es de 1241.5 mm/año, lo que caracteriza a la zona como
semiárida a sub-húmeda.
Humedad Natural.-
La zona es relativamente húmedo debido a que la zona lluviosa y en la
colinda con una laguna termal que incrementa la humedad de 48-58.
Fisiología:
Altitudes.-
La zona más alta de Ananea es del Centro Poblado de Rinconada se
encuentra a 5,200 m.s.n.m. mientras que la altitud promedio en la zona del
proyecto es de 4,850 m.s.n.m.
Topografía.-
El Distrito de Ananea está situada en una planicie ligeramente accidentado,
la mayor extensión de su territorio es de mineria, la zona urbana se sitúa al
pie del cerro de Ananea, lugar relativamente ligeramente accidentada.
4.4 CARACTERISTICAS SOCIOECONOMICAS DE LA POBLACION
FUENTE DE TRABAJO Y PRODUCTIVIDAD
La población del centro de Salud Ananea tiene 2 fuentes de sustento
económico.
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

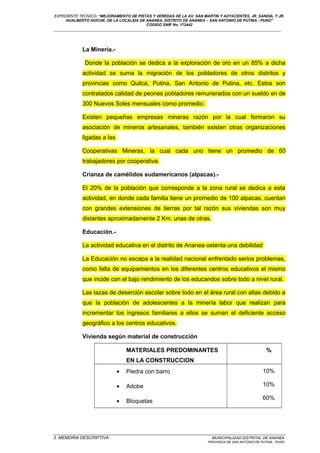

La Minería.-
Donde la población se dedica a la exploración de oro en un 85% a dicha
actividad se suma la migración de los pobladores de otros distritos y
provincias como Quilca, Putina, San Antonio de Putina, etc. Estos son
contratados calidad de peones pobladores remunerados con un sueldo en de
300 Nuevos Soles mensuales como promedio.
Existen pequeñas empresas mineras razón por la cual formaron su
asociación de mineros artesanales, también existen otras organizaciones
ligadas a las
Cooperativas Mineras, la cual cada uno tiene un promedio de 60
trabajadores por cooperativa.
Crianza de camélidos sudamericanos (alpacas).-
El 20% de la población que corresponde a la zona rural se dedica a esta
actividad, en donde cada familia tiene un promedio de 100 alpacas, cuentan
con grandes extensiones de tierras por tal razón sus viviendas son muy
distantes aproximadamente 2 Km. unas de otras.
Educación.-
La actividad educativa en el distrito de Ananea ostenta una debilidad
La Educación no escapa a la realidad nacional enfrentado serios problemas,
como falta de equipamientos en los diferentes centros educativos el mismo
que incide con el bajo rendimiento de los educandos sobre todo a nivel rural.
Las tazas de deserción escolar sobre todo en el área rural con altas debido a
que la población de adolescentes a la minería labor que realizan para
incrementar los ingresos familiares a ellos se suman el deficiente acceso
geográfico a los centros educativos.
Vivienda según material de construcción
MATERIALES PREDOMINANTES
EN LA CONSTRUCCION
%
• Piedra con barro
• Adobe
• Bloquetas
10%
10%
60%
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

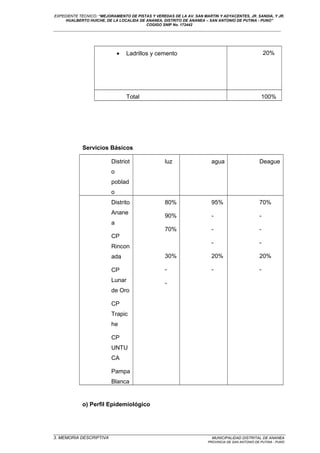

• Ladrillos y cemento 20%
Total 100%
Servicios Básicos
Distriot
o
poblad
o
luz agua Deague
Distrito
Anane
a
CP
Rincon
ada
CP
Lunar
de Oro
CP
Trapic
he
CP
UNTU
CA
Pampa
Blanca
80%
90%
70%
30%
-
-
95%
-
-
-
20%
-
70%
-
-
-
20%
-
o) Perfil Epidemiológico
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

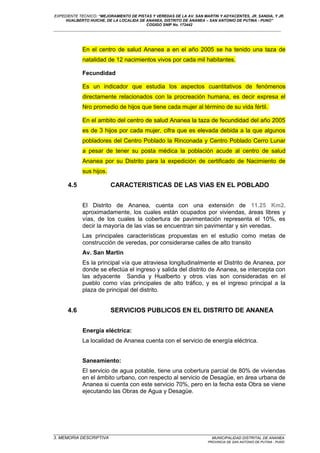

En el centro de salud Ananea a en el año 2005 se ha tenido una taza de
natalidad de 12 nacimientos vivos por cada mil habitantes.
Fecundidad
Es un indicador que estudia los aspectos cuantitativos de fenómenos
directamente relacionados con la procreación humana, es decir expresa el
Nro promedio de hijos que tiene cada mujer al término de su vida fértil.
En el ambito del centro de salud Ananea la taza de fecundidad del año 2005
es de 3 hijos por cada mujer, cifra que es elevada debida a la que algunos
pobladores del Centro Poblado la Rinconada y Centro Poblado Cerro Lunar
a pesar de tener su posta médica la población acude al centro de salud
Ananea por su Distrito para la expedición de certificado de Nacimiento de
sus hijos.
4.5 CARACTERISTICAS DE LAS VIAS EN EL POBLADO
El Distrito de Ananea, cuenta con una extensión de 11.25 Km2.
aproximadamente, los cuales están ocupados por viviendas, áreas libres y
vías, de los cuales la cobertura de pavimentación representa el 10%, es
decir la mayoría de las vías se encuentran sin pavimentar y sin veredas.
Las principales características propuestas en el estudio como metas de
construcción de veredas, por considerarse calles de alto transito
Av. San Martin
Es la principal vía que atraviesa longitudinalmente el Distrito de Ananea, por
donde se efectúa el ingreso y salida del distrito de Ananea, se intercepta con
las adyacente Sandia y Hualberto y otros vías son consideradas en el
pueblo como vías principales de alto tráfico, y es el ingreso principal a la
plaza de principal del distrito.
4.6 SERVICIOS PUBLICOS EN EL DISTRITO DE ANANEA
Energía eléctrica:
La localidad de Ananea cuenta con el servicio de energía eléctrica.
Saneamiento:
El servicio de agua potable, tiene una cobertura parcial de 80% de viviendas
en el ámbito urbano, con respecto al servicio de Desagüe, en área urbana de
Ananea si cuenta con este servicio 70%, pero en la fecha esta Obra se viene
ejecutando las Obras de Agua y Desagüe.
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

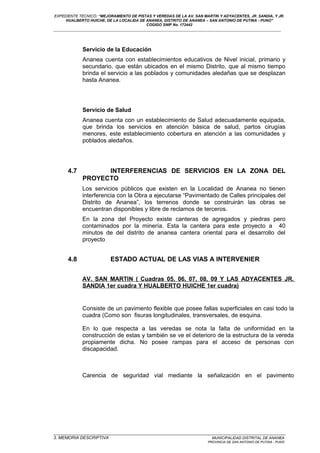

Servicio de la Educación
Ananea cuenta con establecimientos educativos de Nivel inicial, primario y
secundario, que están ubicados en el mismo Distrito, que al mismo tiempo
brinda el servicio a las poblados y comunidades aledañas que se desplazan
hasta Ananea.
Servicio de Salud
Ananea cuenta con un establecimiento de Salud adecuadamente equipada,
que brinda los servicios en atención básica de salud, partos cirugías
menores, este establecimiento cobertura en atención a las comunidades y
poblados aledaños.
4.7 INTERFERENCIAS DE SERVICIOS EN LA ZONA DEL
PROYECTO
Los servicios públicos que existen en la Localidad de Ananea no tienen
interferencia con la Obra a ejecutarse “Pavimentado de Calles principales del
Distrito de Ananea”, los terrenos donde se construirán las obras se
encuentran disponibles y libre de reclamos de terceros.
En la zona del Proyecto existe canteras de agregados y piedras pero
contaminados por la minería. Esta la cantera para este proyecto a 40
minutos de del distrito de ananea cantera oriental para el desarrollo del
proyecto
4.8 ESTADO ACTUAL DE LAS VIAS A INTERVENIER
AV. SAN MARTIN ( Cuadras 05, 06, 07, 08, 09 Y LAS ADYACENTES JR.
SANDIA 1er cuadra Y HUALBERTO HUICHE 1er cuadra)
Consiste de un pavimento flexible que posee fallas superficiales en casi todo la
cuadra (Como son fisuras longitudinales, transversales, de esquina.
En lo que respecta a las veredas se nota la falta de uniformidad en la
construcción de estas y también se ve el deterioro de la estructura de la vereda
propiamente dicha. No posee rampas para el acceso de personas con
discapacidad.
Carencia de seguridad vial mediante la señalización en el pavimento
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________
- Cuadra # 05 av. San Martín
- Cuadra # 08 av. San Martin
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________
- Adyacente jr. Sandia 1er cuadra
- Adyacente jr. Hualberto Huiche 1er cuadra
5.0 OBJETIVOS DEL PROYECTO
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

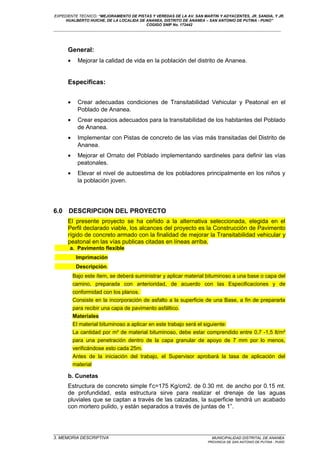

General:
• Mejorar la calidad de vida en la población del distrito de Ananea.
Especificas:
• Crear adecuadas condiciones de Transitabilidad Vehicular y Peatonal en el
Poblado de Ananea.
• Crear espacios adecuados para la transitabilidad de los habitantes del Poblado
de Ananea.
• Implementar con Pistas de concreto de las vías más transitadas del Distrito de
Ananea.
• Mejorar el Ornato del Poblado implementando sardineles para definir las vías
peatonales.
• Elevar el nivel de autoestima de los pobladores principalmente en los niños y
la población joven.
6.0 DESCRIPCION DEL PROYECTO
El presente proyecto se ha ceñido a la alternativa seleccionada, elegida en el
Perfil declarado viable, los alcances del proyecto es la Construcción de Pavimento
rígido de concreto armado con la finalidad de mejorar la Transitabilidad vehicular y
peatonal en las vías publicas citadas en líneas arriba.
a. Pavimento flexible
Imprimación
Descripción.
Bajo este ítem, se deberá suministrar y aplicar material bituminoso a una base o capa del
camino, preparada con anterioridad, de acuerdo con las Especificaciones y de
conformidad con los planos.
Consiste en la incorporación de asfalto a la superficie de una Base, a fin de prepararla
para recibir una capa de pavimento asfáltico.
Materiales
El material bituminoso a aplicar en este trabajo será el siguiente:
La cantidad por m² de material bituminoso, debe estar comprendido entre 0,7 -1,5 lt/m²
para una penetración dentro de la capa granular de apoyo de 7 mm por lo menos,
verificándose esto cada 25m.
Antes de la iniciación del trabajo, el Supervisor aprobará la tasa de aplicación del
material
b. Cunetas
Estructura de concreto simple f’c=175 Kg/cm2. de 0.30 mt. de ancho por 0.15 mt.
de profundidad, esta estructura sirve para realizar el drenaje de las aguas
pluviales que se captan a través de las calzadas, la superficie tendrá un acabado
con mortero pulido, y están separados a través de juntas de 1”.
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

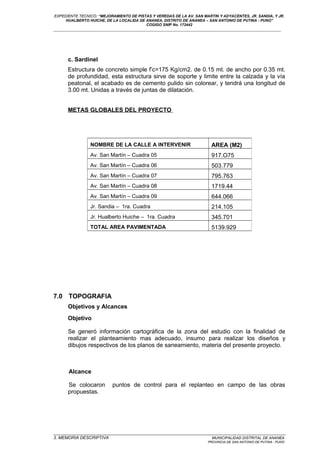

c. Sardinel
Estructura de concreto simple f’c=175 Kg/cm2. de 0.15 mt. de ancho por 0.35 mt.
de profundidad, esta estructura sirve de soporte y limite entre la calzada y la vía
peatonal, el acabado es de cemento pulido sin colorear, y tendrá una longitud de
3.00 mt. Unidas a través de juntas de dilatación.
METAS GLOBALES DEL PROYECTO
7.0 TOPOGRAFIA
Objetivos y Alcances
Objetivo
Se generó información cartográfica de la zona del estudio con la finalidad de
realizar el planteamiento mas adecuado, insumo para realizar los diseños y
dibujos respectivos de los planos de saneamiento, materia del presente proyecto.
Alcance
Se colocaron puntos de control para el replanteo en campo de las obras
propuestas.
_________________________________________________________________________________________________
NOMBRE DE LA CALLE A INTERVENIR AREA (M2)
Av. San Martín – Cuadra 05 917.O75
Av. San Martín – Cuadra 06 503.779
Jr. Sandia – 1ra. Cuadra 214.105
Jr. Hualberto Huiche – 1ra. Cuadra 345.701
TOTAL AREA PAVIMENTADA 5139.929

____________________________________________________________________________________________________________________
Instrumentación
El instrumental utilizado en el presente estudio son: Estación Total Leica T-600,
GPS y Nivel de Ingeniero, equipos de alta precisión de los cuales se tienen los
datos almacenados para cualquier situación que se pueda requerir en el proceso
de la construcción de obra.
Recopilación de Información Cartográfica
Para no tener que repetir acciones que ya existían se procedió a hacer una
revisión de información existente:
• Plano topográfico general del centro Poblado Ananea y catastro
proporcionado por la Municipalidad.
• Plan de desarrollo distrital actualizado.
Levantamientos Topográficos
Se determinó en función a la información existente como en el reconocimiento de
campo.
Se realizaron los levantamientos topográficos en toda el área donde construirá la
futura plaza de Ananea y calles contiguas.
Para el posterior control altimétrico, se dejaron BMs. Referenciales en las cuatro
vértices del área en estudio.
Resultados del Levantamiento Topográfico
Como resultado final del estudio el plano topográfico indicando curvas de nivel en
Planta y Perfiles Longitudinales en los cuatro lados de la futura Plaza. Y
concluimos que el área de estudio es relativamente plana con una diferencia de
cotas máximo de 0.40 mt., también en el área de estudio se a identificado una
acequia por donde discurre en forma permanente agua.
8.0 ESTUDIO DE MECANICA DE SUELOS (ANEXO)
9.0 ESTUDIO DE IMPACTO AMBIENTAL (ANEXO)
10.0 LISTADO DE PLANOS
Planos del proyecto:
 Ubicación y Localización
 Área de Intervención
 Topografía General
 Planteamiento General del Proyecto
 Servicios Existentes
 Estado actual de la Zona del Proyecto
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

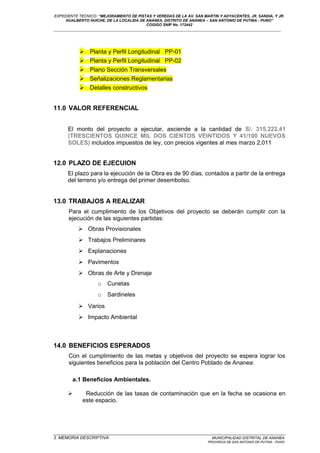

 Planta y Perfil Longitudinal PP-01
 Planta y Perfil Longitudinal PP-02
 Plano Sección Transversales
 Señalizaciones Reglamentarias
 Detalles constructivos
11.0 VALOR REFERENCIAL
El monto del proyecto a ejecutar, asciende a la cantidad de S/. 315,222.41
(TRESCIENTOS QUINCE MIL DOS CIENTOS VEINTIDOS Y 41/100 NUEVOS
SOLES) incluidos impuestos de ley, con precios vigentes al mes marzo 2,011
12.0 PLAZO DE EJECUION
El plazo para la ejecución de la Obra es de 90 días, contados a partir de la entrega
del terreno y/o entrega del primer desembolso.
13.0 TRABAJOS A REALIZAR
Para el cumplimiento de los Objetivos del proyecto se deberán cumplir con la
ejecución de las siguientes partidas:
 Obras Provisionales
 Trabajos Preliminares
 Explanaciones
 Pavimentos
 Obras de Arte y Drenaje
o Cunetas
o Sardineles
 Varios
 Impacto Ambiental
14.0 BENEFICIOS ESPERADOS
Con el cumplimiento de las metas y objetivos del proyecto se espera lograr los
siguientes beneficios para la población del Centro Poblado de Ananea:
a.1 Beneficios Ambientales.
 Reducción de las tasas de contaminación que en la fecha se ocasiona en
este espacio.
_________________________________________________________________________________________________

____________________________________________________________________________________________________________________

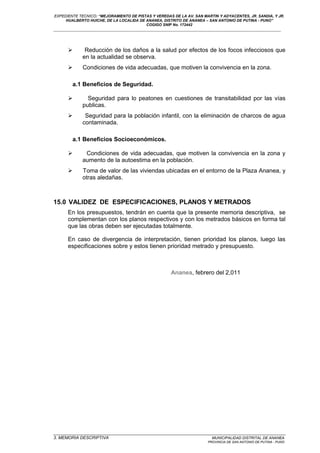

 Reducción de los daños a la salud por efectos de los focos infecciosos que
en la actualidad se observa.
 Condiciones de vida adecuadas, que motiven la convivencia en la zona.
a.1 Beneficios de Seguridad.
 Seguridad para lo peatones en cuestiones de transitabilidad por las vías
publicas.
 Seguridad para la población infantil, con la eliminación de charcos de agua
contaminada.
a.1 Beneficios Socioeconómicos.
 Condiciones de vida adecuadas, que motiven la convivencia en la zona y
aumento de la autoestima en la población.
 Toma de valor de las viviendas ubicadas en el entorno de la Plaza Ananea, y
otras aledañas.
15.0 VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS
En los presupuestos, tendrán en cuenta que la presente memoria descriptiva, se
complementan con los planos respectivos y con los metrados básicos en forma tal
que las obras deben ser ejecutadas totalmente.
En caso de divergencia de interpretación, tienen prioridad los planos, luego las
especificaciones sobre y estos tienen prioridad metrado y presupuesto.
Ananea, febrero del 2,011
_________________________________________________________________________________________________

Memoria descript. av. san martin

Más contenido relacionado

La actualidad más candente

Similar a Memoria descript. av. san martin

Más de Jaime Bernabe Orocollo Llanque

Último

Memoria descript. av. san martin
