AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL DEL CENTRO POBLADO
CHAMACA – DISTRITO DE CHAMACA – PROVINCIA CHUMBIVILCAS - CUSCO.
MEMORIA DESCRIPTIVA Pag. 1
MEMORIA DESCRIPTIVA
AMPLIACIÓN Y MEJORAMIENTO DEL SISTEMA BÁSICO
INTEGRAL DEL CENTRO POBLADO CHAMACA – DISTRITO
DE CHAMACA – PROVINCIA CHUMBIVILCAS - CUSCO.
CONSULTOR: NORBAK EIRL
OCTUBRE 2015

CONTENIDO
1.1. INTRODUCCIÓN....................................................................................................... 4
1.1.1. GENERALIDADES.......................................................................................................... 4
a) NOMBRE DEL PROYECTO: ................................................................... 4
1.1.2. ANTECEDENTES ........................................................................................................... 4
1.2. OBJETIVO ................................................................................................................. 4
1.2.1. OBJETIVO GENERAL..................................................................................................... 4
1.2.2. OBJETIVOS ESPECÍFICOS: ........................................................................................... 5
1.3. MEMORIA DESCRIPTIVA...................................................................................... 6
1.3.1. UBICACIÓN.................................................................................................................... 6
1.3.2. CLIMA ............................................................................................................................ 8
1.3.3. VÍAS DE COMUNICACIÓN.............................................................................................. 8
1.3.4. POBLACIÓN................................................................................................................... 9
1.3.4.1. POBLACIÓN BENEFICIARIA DEL PROYECTO................................. 9
1.3.5. CARACTERÍSTICAS SOCIOECONÓMICAS .................................................................... 9
1.3.6. EDUCACIÓN .................................................................................................................. 9
1.3.7. SALUD ........................................................................................................................... 9
1.3.8. TELECOMUNICACIONES ............................................................................................. 10
1.4. DESCRIPCIÓN GENERAL DEL SISTEMA ACTUAL DE
ABASTECIMIENTO DE AGUA Y SANEAMIENTO ........................................................11
1.4.1. SISTEMA DE AGUA ..................................................................................................... 11
1.4.1.1. CAPTACIÓN .............................................................................................11
1.4.1.2. LÍNEA DE CONDUCCIÓN......................................................................17
1.4.1.3. CÁMARA DE REUNIÓN.........................................................................18

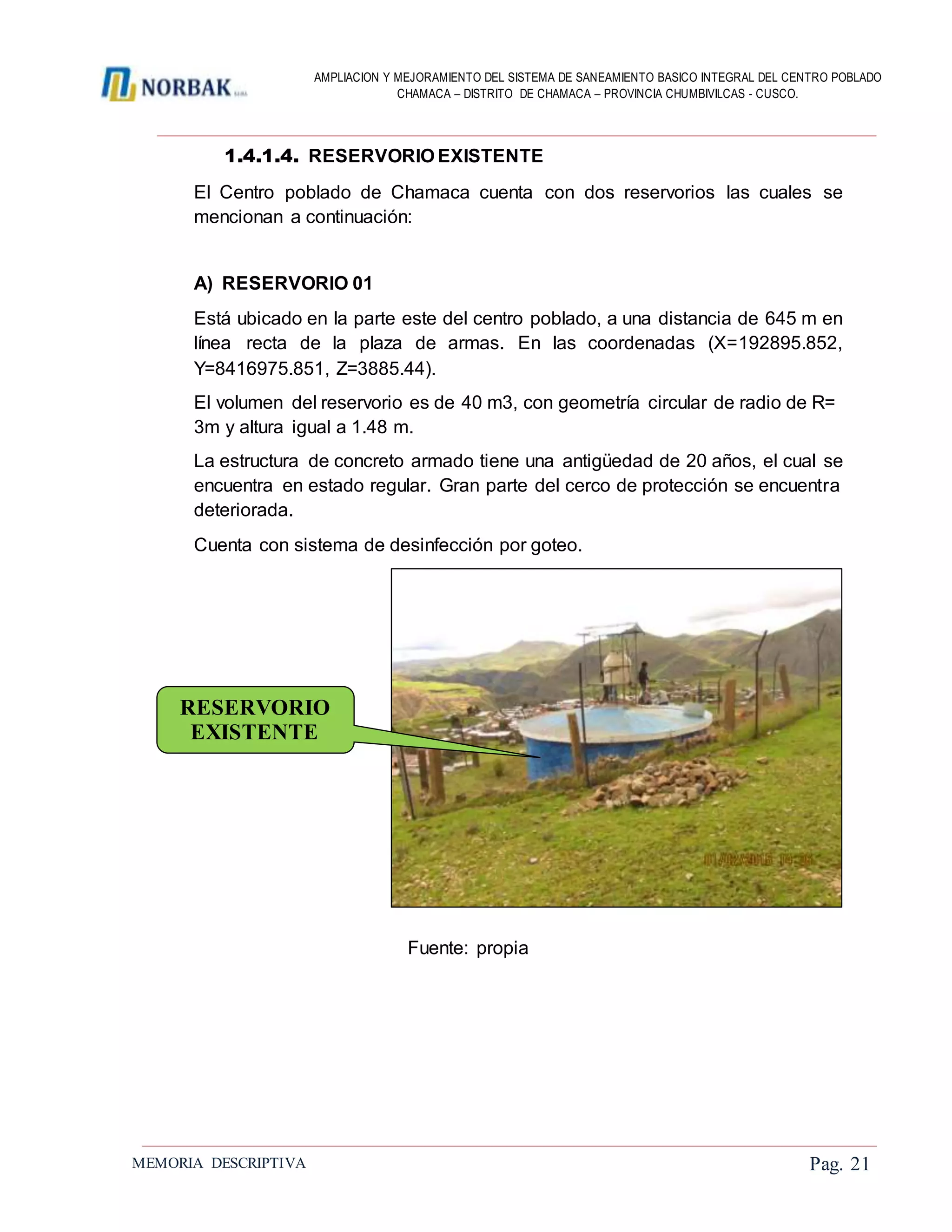

1.4.1.4. RESERVORIO EXISTENTE...................................................................21
1.4.1.5. LÍNEA DE DISTRIBUCIÓN. ...................................................................24
1.4.1.6. INSTALACIONES DOMICILIARIAS.....................................................24
1.4.2. SISTEMA DE ALCANTARILLADO ................................................................................ 24
1.4.3. SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS ................................................... 26
1.4.4. DIAGNÓSTICO DEL SISTEMA DE GESTIÓN ................................................................ 29
1.4.5. DIAGNÓSTICO DE LA EDUCACIÓN SANITARIA. ......................................................... 29
1.5. CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO...............30

1.5.1. CARACTERÍSTICAS DE LA ZONA ............................................................................... 30
1.5.2. TOPOGRAFÍA. ............................................................................................................. 30
1.5.3.DISEÑO:............................................................................................................................ 30
1.6. DESCRIPCIÓN TÉCNICA DEL SISTEMA PROPUESTO DE
ABASTECIMIENTO DE AGUA Y SANEAMIENTO ........................................................32
1.6.1. ALTERNATIVA CONSIDERADA ................................................................................... 32
1.6.1.1. SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE................32
1.6.1.2. SISTEMA DE SANEAMIENTO..............................................................35
1.6.1.3. CAPACITACIÓN SOCIAL. .....................................................................38
1.7. COMPONENTES DEL PROYECTO....................................................................39
1.7.1. ALTERNATIVA CONSIDERADA. .................................................................................. 39
1.8. EVALUACIÓN DE CANTERAS...........................................................................41
1.9. CUADRO RESUMEN DEL PRESUPUESTO ....................................................42
1.10. MODALIDAD DE EJECUCIÓN DE LA OBRA..................................................43
1.11. PLAZO DE EJECUCIÓN DE LA OBRA.............................................................43
1.12. ADMINISTRACIÓN, OPERACIÓN Y MANTENIMIENTO DEL SISTEMA DE
AGUA Y SANEAMIENTO (JAS).........................................................................................43

1.1. INTRODUCCIÓN
1.1.1. GENERALIDADES
a) NOMBRE DEL PROYECTO:
AMPLIACIÓN Y MEJORAMIENTO DEL SISTEMA BÁSICO INTEGRAL
DEL CENTRO POBLADO CHAMACA – DISTRITO DE CHAMACA –
PROVINCIA CHUMBIVILCAS - CUSCO.
1.1.2. ANTECEDENTES
El centro poblado de Chamaca, constituye una localidad que en los
últimos años viene mostrando un proceso de expansión poblacional
acelerada, por lo que se ha traducido en un crecimiento de la demanda
de servicios básicos, lo que ha generado preocupación en toda la
población en general, por cuanto carecen de los servicios de agua
potable y alcantarillado, motivando malestar y preocupación en la
población en general.
La población del centro poblado de Chamaca, a la fecha no cuenta con
ningún estudio integral en lo que se refiere a los servicios de
abastecimiento de agua, alcantarillado y tratamiento de aguas
residuales; por cuanto existe desabastecimiento del servicio, además la
población viene consumiendo agua en deficientes condiciones
sanitarias.
1.2. OBJETIVO
Con la implementación del presente proyecto se espera alcanzar el siguiente objetivo.
1.2.1.OBJETIVO GENERAL
 El objetivo del presente Proyecto es la ampliación, mejoramiento del sistema de
agua potable, alcantarillado y construcción de plantas de tratamiento del centro
poblado de Chamaca para una mejor calidad de vida de los pobladores.

1.2.2.OBJETIVOS ESPECÍFICOS:
 Mejorar el abastecimiento de agua potable mediante el mejoramiento
y ampliación de la infraestructura existente y la ampliación de la
cobertura mediante instalación de nuevas conexiones domiciliarias.
 Mejorar el servicio de alcantarillado y efectuar la disposición final de
las aguas residuales.
 Mejorar la Gestión comercial y administrativa de los servicios de agua
potable y alcantarillado.

1.3. MEMORIA DESCRIPTIVA
1.3.1.UBICACIÓN
El Proyecto se encuentra ubicado en la Centro Poblado de CHAMACA, Distrito de
Chamaca, provincia de Chumbivilcas y Departamento de Cusco, localizada en las
coordenadas UTM (WGS84 ZONA 19S).
E= 192205.176
N= 8416914.665.
El cual corresponde a una región frígida de altura considerable en relación a los
3803.58 m.s.n.m.
Ubicación del Centro Poblado

ZONA DEL
PROYECTO

1.3.2.CLIMA
La zona de estudio se encuentra a 3803.58 m.s.n.m., tiene un clima seco frígido
propios de la zona de sierra, con temperatura media anual de 7ºC, temperatura
máxima absoluta de 16ºC y temperatura mínima absoluta de -2ºC.
1.3.3.VÍAS DE COMUNICACIÓN
VÍAS DE ACCESO
El Centro Poblado de Chamaca cuenta con una principal vía de acceso, el cual el tramo
desde Cusco hasta Combapata se encuentra asfaltada y de Combapata a Livitaca el
60% de los primeros tramos se encuentra con tratamiento de calzada de tipo bicapa y
los tramos restantes están afirmadas.
TRAMO DISTANCIA TIEMPO
TIPO CALZADA ESTADO
DE A KM H
CUSCO COMBAPATA 107.78 2.00 ASFALTADO BUENO
COMBAPATA AUSANTA 55.73 3.00 ASFALTADOBICAPA REGULAR
AUSANTA LIVITACA 26.80 1.00 AFIRMADO REGULAR
LIVITACA CHAMACA 34.20 1.00 AFIRMADO REGULAR
TOTAL 224.51 7.00

1.3.4.POBLACIÓN
1.3.4.1. POBLACIÓN BENEFICIARIA DEL PROYECTO
BENEFICIARIOS DIRECTOS
En la actualidad el Centro Poblado de Chamaca cuenta con 710 familias con un
promedio de 5 integrantes por familia que hacen 3550 habitantes.
BENEFICIARIOS INDIRECTOS
Serán los pobladores de las localidades vecinas, que frecuentan por la zona ya sea
por razones de parentesco, comercial etc.
1.3.5.CARACTERÍSTICAS SOCIOECONÓMICAS
ACTIVIDADES ECONÓMICAS.
Se practica la agricultura, la ganadería y la avicultura incipiente o de subsistencia, no
existe apoyo definido de ninguna institución para mejorar sus actividades agrícolas.
Una buena parte de la población desarrolla actividades paralelas como ofreciendo su
mano de obra no calificada en construcciones, minería y actividades agrícolas.
La principal motivación que define la actividad productiva es la satisfacción de las
necesidades del hogar a fin de garantizar la reproducción de la familia. De ello se
deriva una racionalidad propia referente a la crianza intensiva de animales menores.
1.3.6.EDUCACIÓN
En el aspecto educativo la población joven edad normativa estudiantil para el caso
del nivel primario asiste a la institución educativa N° 56264 la misma que cuenta con
205 alumnos, 9 docentes y 8 secciones, para el nivel secundario se desplazan a la
I.E. secundaria Daniel Alcides Carrión albergando a 461 alumnos, 26 docentes y 18
secciones, para los estudios de nivel superior los jóvenes migran a la ciudad de
Arequipa y Cusco y en menor cuantía al distrito de Santo Tomas.
1.3.7.SALUD
En el ámbito del Área del proyecto existe el Centro de salud de Chamaca, del tipo I-2
con médico, perteneciente a la Red Canas-Canchis-Espinar y es a donde el 45% la
población del área de influencia del proyecto accede para recibir el servicio de salud
cuando adolecen de enfermedades, mientras el 55% de esta población se auto
diagnostican y auto remedian con medicina tradicional.

Cuadro 1
Demanda Poblacional del Puesto de Salud Chamaca
Fuente: Censo 2007, Puesto de Salud de Chamaca
Morbilidad y mortalidad; Por el consumo de agua no apta para el consumo
humano y la inadecuada disposiciónde excretas, según los casos de morbilidad
presentados en el Puesto de Salud Chamaca (lugar donde acuden los
pobladores del C.P. Chamaca), la incidencia de enfermedades relacionadas
con el consumo de agua contaminada como son enfermedades infecciosas
diarreicas agudas (33.43%), parasitarias (29.68%), enfermedades dérmicas y
del tejido subcutáneo (25.65%), en la actualidad la población sigue expuesta a
esta clase de enfermedades debido a que siguen consumiendo agua no apta
para el consumo humano y continúan realizando sus necesidades fisiológicas a
campo abierto.
1.3.8.TELECOMUNICACIONES
En el poblado de Chamaca, se cuenta con servicio de telecomunicaciones de las
empresas de telefonía móvil Claro y Movistar, siendo este el principal medio de
comunicación, además en la zona se puede acceder a la radio emisora “Calicanto” que
se encuentra en el centro poblado de Chamaca.
Comunidad y/o
Sector
Población
2007
Nº %
Chamaca 1247 28.8
Ingata bajo 367 8.5
Alcayhuarmi 195 4.5
Chonchaccollo 732 16.9
Limamayo 482 11.1
Ccacho 494 11.4
Tincurca 147 3.4
Quellomarca 288 6.6
Ingata alto 330 7.6
Tocra 55 1.3
Total 4337 100.0

1.4. DESCRIPCIÓN GENERAL DEL SISTEMA ACTUAL DE
ABASTECIMIENTO DE AGUA Y SANEAMIENTO
1.4.1.SISTEMA DE AGUA
1.4.1.1. CAPTACIÓN
 CAPTACIÓN 01. HAPUTO
Fuente: propia.
Ubicación. Se encuentra ubicada a una distancia de 2 Km de la población de
Chamaca, en dirección sur-este, con las siguientes coordenadas UTM: (X=194677.35,
Y=8416088.82, Z=4057.82). Para poder llegar a la captación se realiza una caminata
de 60 min del poblado de Chamaca.
 Protección de afloramiento.
Protección de afloramiento de concreto
de tipo trapezoidal.
Estado de conservación regular.
Fuente: propia

 Cámara húmeda.‐
La cámara de concreto tiene las dimensiones exteriores de 1.0m x 1.2m, h=1.20m,
e=0.15m y una tapa de concreto de 1.0m x 1.2m tubería de salida de 2” de Diámetro
de PVC.
Estado de conservación regular a malo.
Estado actual de la captación 01 de agua C.P. Chamaca.
Fuente: propia
ACCESORIOS
 3 orificios de entrada de 1.5”
 1 tubería de rebose 2”
 1 tubería de salida de 2”, sin canastilla.
 Cámara seca
Presenta cámara de concreto con dimensiones exteriores de 0.7x0.7 m h=0.6 m, e=
.15 m, sin tapa, inundada y no presenta válvula de control.
En general toda la estructura tiene una antigüedad de 28 años por lo que:
Actualmente se encuentra en un estado de regular a malo,
ocasionando el aprovechamiento deficiente de la fuente; por lo que es
necesario realizar trabajos de limpieza y mantenimiento.

 CAPTACIÓN 02. HAPUTO
Fuente: propia
Ubicación. Se encuentra ubicada a una distancia de 2 Km de la población de
Chamaca, en dirección sur-este, con las siguientes coordenadas UTM: (X=194655.89,
Y=8416089.36, Z=4042.56) para poder llegar a la captación se realiza una caminata
de 60 min del poblado de Chamaca,
Protección de afloramiento de concreto
de tipo trapezoidal.
Fuente: propia
La cámara tiene las siguientes dimensiones exteriores de 1.0m, 1.0m, h=0.1.0m,
e=0.15 m y una tapa de metálica de 60cm x 60cm tubería de salida de 2” de
Diámetro de PVC.

Fuente: propia
ACCESORIOS
 Cámara seca
No presenta cámara seca.
Actualmente se encuentra en un estado de regular a malo,
ocasionando el aprovechamiento deficiente de la fuente; por lo que es
necesario realizar trabajos de limpieza y mantenimiento.

Fuente: propia
En la imagen se puede observar la ubicación de las captaciones 01 y 02, ambas con
cerco de protección de piedra, en la cual el fácil acceso de animales ocasionaría la
contaminación del agua y el deterioro de la estructura.
 CAPTACIÓN 03. HATUN OQHO
Fuente: propia
CAPTACION
03
CAPTACION
02
CAPTACION
01

Ubicación. Se encuentra ubicada a una distancia de 500 m de la población de
Chamaca, en dirección este, con las siguientes coordenadas UTM: (X=193584.87,
Y=8417168.25, Z=3965.68). Para poder llegar a la captación se realiza una caminata
de 20 min del poblado de Chamaca.
Protección de afloramiento de concreto de tipo trapezoidal.
La cámara tiene las siguientes dimensiones exteriores de 0.9m, 0.9m, h=0.50m, y
una tapa de metálica de 60cm x 60cm tubería de salida de 2” de Diámetro de PVC.
Fuente: propia
ACCESORIOS
 2 orificios de entrada de 3/4”
 No tiene tubería de reboce
 1 Tubería de limpia de 2”
 1 tubería de salida de 2” sin canastilla


 Cámara seca
Presenta cámara de concreto con dimensiones exteriores de 0.7x0.7 m h=0.6 m, e=
.15 m, con tapa metálica, con presencia de bastante vegetación alrededor.
Actualmente se encuentra en un estado regular por lo que será necesaria
realizar trabajos de limpieza y mantenimiento.
1.4.1.2. LÍNEA DE CONDUCCIÓN
Existen 2 tramos de línea de conducción:
La primera que conduce los caudales de las captaciones 01 y 02 existentes; con una
longitud de 2.0 Km, 28 años de antigüedad, dispuesto de una tubería de 2” que en la
actualidad se encuentra en funcionamiento.
La segunda que conduce el caudal de la captación 03 existente; con una longitud de
300 m, 15 años de antigüedad, dispuesto de una tubería de 2”, que en la actualizad
se encuentra en funcionamiento.
Fuente: propia
LINEA DE
CONDUCCION

1.4.1.3. CÁMARA DE REUNIÓN.
Fuente: imagen satelital de Google Earth
Esta estructura se encuentra a una distancia de 260 m. de la población de Chamaca,
en dirección este, con las siguientes coordenadas UTM
(X=193148.25 Y=8417049.45 Z=3968.21). Para llegar al lugar se realiza una
caminata de 10 minutos del poblado de Chamaca,
Descripción.
Estructura de concreto con 28 años de
antigüedad, cubierta con tapa metalica
de 55 x 55 cm. Reúne los caudales de
las captaciones 01, 02 y 03 existentes
Dimensiones:
L= 0.85 m.
A= 0.85 m.
H= 0.95 m.
Fuente: propia
RESERVORIO
EXISTENTE
CAMARA DE
REUNION
EXISTENTE

Accesorios
 2 tuberías de ingreso de las captaciones existentes de 2” cada una.
 1 tuberia de limpia de 2”
En general la estructura existente con 28 años de antigüedad se encuentra ubicada a
en un nivel bajo con respecto al reservorio a proyectar por lo que:
 Aforo del caudal de las captaciones existentes.
Nombre
CAPTACION 1 Y 2.
EXISTENTES
Volumen 20 Litros
N° Toma
Tiempo
(Seg)
Caudal
(Lit/Seg)
1 11.0 1.82
2 10.5 1.91
3 10.7 1.87
4 11.8 1.69
5 11.9 1.67
6 10.6 1.88
7 10.8 1.85
8 10.8 1.85
9 10.8 1.85
CAUDAL PROMEDIO
(Lit/Seg) 1.82
Fuente: propia

Nombre CAPTACIÓN 3. EXISTENTE
Volumen 3.5 Litros
N° Toma
Tiempo
(Seg)
Caudal
(Lit/Seg)
1 4.3 0.82
2 4.4 0.79
3 3.8 0.93
4 4.0 0.87
5 4.5 0.77
6 4.8 0.73
7 3.8 0.93
8 3.7 0.94
9 4.0 0.87
CAUDAL PROMEDIO
(Lit/Seg)
0.85
Fuente: propia
CAPTACION
03
CAPTACION
01 y 02

1.4.1.4. RESERVORIO EXISTENTE
El Centro poblado de Chamaca cuenta con dos reservorios las cuales se
mencionan a continuación:
A) RESERVORIO 01
Está ubicado en la parte este del centro poblado, a una distancia de 645 m en
línea recta de la plaza de armas. En las coordenadas (X=192895.852,
Y=8416975.851, Z=3885.44).
El volumen del reservorio es de 40 m3, con geometría circular de radio de R=
3m y altura igual a 1.48 m.
La estructura de concreto armado tiene una antigüedad de 20 años, el cual se
encuentra en estado regular. Gran parte del cerco de protección se encuentra
deteriorada.
Cuenta con sistema de desinfección por goteo.
Fuente: propia
RESERVORIO
EXISTENTE

Fuente: propia
Caseta de válvulas.
La caseta de válvulas de concreto armado es de 1.30x1.20 m, h=1.76, espesor de
muro de e=15 cm. Con tapa metálica de 0.67x0.67 m.
Accesorios:
Sistema de ingreso y salida
 3 und. de válvulas esféricas de 2”
 06 und. unión universal de F°G° de 2”
 06 und. UPR de 2”
 02 und tee PVC SAP de 2”
 02 und de codo PVC SAP 2”
 Tubería PVC SAP de 2” L=4.5 m
Sistema de rebose y limpia
 01 und válvula compuerta de bronce de 3”
 01 und tee PVC SAP de 3”
 02 und codo PVC SAP 2”
 Tubería PVC SAP 2” L=5.0 m

Fuente: propia
B) RESERVORIO 2
Está ubicado en la parte este del centro poblado, a una distancia de 822 m en
línea recta de la plaza de armas. En las coordenadas (X=193048.620,
Y=8417055.400.851, Z=3900.043).
El volumen del reservorio es de 40 m3, de geometría rectangular con las
siguiente dimensiones: L=5.26 m, A=5.26 m H=1.7m.
La estructura actual se encuentra en estado regular, tiene una antigüedad de
construcción de 5 años, este reservorio no se encuentra operativo, puesto que
su construcción no está concluida.
Fuente: propia

1.4.1.5. LÍNEA DE DISTRIBUCIÓN.
Actualmente se dispone de 6895 m de tubería PVC SAP existente en esta
línea, siendo los diámetros de 2”, 1.5”, 1” y 3/4”. Los cuales se encuentran en
un estado regular, Actualmente esta red de distribución cubre solo cerca del
50% del centro poblado de chamaca, por este motivo se requiere ampliar y
mejorar la red de distribución.
1.4.1.6. INSTALACIONES DOMICILIARIAS.
Actualmente existen 355 instalaciones domiciliarias, los cuales hacen una
cobertura solo cerca del 50% de forma discontinua, de las cuales ninguno
cuenta con micro medidores.
1.4.2.SISTEMA DE ALCANTARILLADO
El sistema de desagüé en el Centro Poblado de Chamaca tiene una antigüedad de 25
años, donde ahora dicho sistema no abastece a la población en su totalidad, y se
requiere una renovación total; por cuanto su sistema de alcantarillado está en su gran
mayoría deteriorado por falta mantenimiento y limpieza, por lo que en algunos casos
la población realiza sus necesidades biológicas al aire libre, en letrinas artesanales,
pozos ciegos y otros.
Actualmente la red de alcantarillado existente es de 7023.69 m de tubería PVC;
1914.00 m de tuberías de 8” en el emisor y 5110 m de tubería 6” en los colectores, de
las cuales ambas líneas necesitan ser cambiados por el crecimiento de la demanda.
Por otra parte se cuenta con 148 buzones de concreto, de las cuales el 65% con
antigüedad de 20 años por lo que requieren ser cambiados, 10% necesitan ser
removidos por estar ubicados dentro de lotes y el resto en estado de regular a malo.

Fuente: propia
Buzón colapsado en la
calle 24 de junio
Buzón que aún tiene el
encofrado en el
interior, lo que dificulta
el libre flujo de las
aguas servidas
Buzón con sedimento y
algunas piedras, lo que
dificulta el libre flujo de
las aguas servidas.
ubicada en la calle 28
de julio

1.4.3.SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS
El centro poblado de Chamaca, cuenta con una planta de tratamiento que consta de 2
lagunas de oxidación, ubicadas en la parte no-oeste, a 500 m de la plaza de armas en
línea recta; este sistema de tratamiento de aguas servidas se encuentra colapsado por
el tiempo de servicio, el crecimiento de la demanda y del mantenimiento mínimo que
recibe.
Las lagunas de oxidación con una antigüedad de 20 años, presenta una cámara de
rejas totalmente deteriorado, por lo que actualmente la planta viene trabajando en
forma deficiente.
LAGUNA DE OXIDACIÓN 01
Tiene las siguientes dimensiones.
Fuente: propia
Largo: 44 m
Ancho: 12 m
Profundidad: 1.2 m

LAGUNA DE OXIDACIÓN 02
Tiene las siguientes dimensiones.
Fuente: propia
Fuente: propia
Largo: 48 m
Ancho: 16 m
Profundidad: 1.2 m
La cámara de rejas de
la planta de
tratamiento se
encuentra inoperativo
por las malas
condiciones como
consecuencia de los
años de servicio, falta
de mantenimiento y
limpieza

Fuente: propia
A consecuencia del crecimiento poblacional existen viviendas cercanas
alrededor de la planta por las cuales el mal olor que se generan de las lagunas
afectan a los pobladores, el cual es un potencial infeccioso y peligroso; por
otra parte el crecimiento de la demanda hace urgente la construcción de otra
planta de tratamiento que cubra dicha demanda y que este ubicada alejada de
la población.
Fuente: propia
LAGUNA
02
LAGUNA
01

1.4.4.DIAGNÓSTICO DEL SISTEMA DE GESTIÓN
La gestión administrativa de la provisión de agua y alcantarillado de la
localidad de Chamaca está a cargo del centro poblado de Chamaca a través
de la Junta Administradora de Servicios de Saneamiento (JASS); donde se ha
evidenciado que la entidad prestadora del servicio de agua y saneamiento
cuenta con serias limitaciones en cuanto a los trabajos de operación y
mantenimiento. El índice de morosidad, así como la deficiente capacidad para
poder proveer agua de calidad por la falta de infraestructura pone en riesgo a
la población usuaria del sistema.
1.4.5.DIAGNÓSTICO DE LA EDUCACIÓN SANITARIA.
Actualmente en la localidad de Chamaca no se cuenta con un programa de
educación sanitaria desde ninguna institución estatal ni privada; sólo el
Ministerio de Salud, mediante el centro de salud de Chamaca realiza charlas
en sus visitas a las organizaciones, pero de forma discontinua.
CONCLUSIÓN
Por lo indicado anteriormente, se concluye que sistema básico de la
población está colapsado en su capacidad de servicio y estructural. Por
lo que se recomienda la ampliación y el mejoramiento integral del
sistema básico.

1.5. CONSIDERACIONES DE DISEÑO DEL SISTEMA PROPUESTO
1.5.1.CARACTERÍSTICAS DE LA ZONA
Región : Cusco.
Provincia : Chumbivilcas.
Distrito : Chamaca.
Localidad : Centro Poblado de Chamaca.
Población : 702 familias
Instituciones Estatales : 8
Integrantes promedio por familia : 4
Población total actual : 2808 habitantes
Clima : Seco Frígido.
Temperatura Media Anual : 7 °C.
Temperatura Máxima Absoluta : 16 °C.
Temperatura Mínima Absoluta : -2 °C.
Altitud : 3803.68 m.s.n.m.
1.5.2.TOPOGRAFÍA.
La topografía de la zona es ondulada, con pendientes moderadas que varían del 10% al
20% hacia el pie de los cerros.
Hacialos cerrospresenta pendientes fuertes que varían entre el 20%y el 40%, es posible
también apreciar algunas llanuras al pie de los cerros.
1.5.3. DISEÑO:
 Sistema de agua
DATOS
Población actual : 2808 Hab.
Tasa de crecimiento : 1.38%
Periodo de diseño : 20 años
Población futura : 3583 Hab.
Clima : seco frígido
Altitud : 3803.68

DOTACIÓN Y CONSUMO
Dotación : 85 l/hab/día.
Población futura : 3583 hab.
Caudal máximo diario : 5.73 l/s
Caudal máximo horario : 11.02 l/s
Perdidas : 20 % de caudal máximo horario.
Caudal de diseño : 12.12 l/s
Volumen del reservorio : 120 m3
 Sistema de alcantarillado :
DATOS
Población actual : 702 ffamilias.
Tasa de crecimiento : 1.38%
Periodo de diseño : 20 años
Población Beneficiaria futura : 3583 Hab.
DOTACIÓN, CONSUMO, CAUDAL DE DISEÑO
Dotación : 85 l/hab/día.
Tasa de contribución aguas negras : 80%
Población Actual : 2808 hab
Caudal aguas residual : 243 644.00 l/día.
Caudal máximo diario : 292 372.80 l/día
Caudal máximo horario : 4.23 l/seg.
Caudal de infiltración : 1.012 l/seg.
Caudal por conexiones erradas : 0.211 l/seg.
Caudal pluvial : 1.44 l/seg
Caudal de diseño : 6.897 l/seg.

1.6. DESCRIPCIÓN TÉCNICA DEL SISTEMA PROPUESTO DE
ABASTECIMIENTO DE AGUA Y SANEAMIENTO
1.6.1.ALTERNATIVA CONSIDERADA
1.6.1.1. SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE
1.6.1.1.1.CAPTACIÓN DE LADERA
Se construirá 1 captación de ladera de concreto armado, en el sector de
Qhotomate; para el diseño de la cámara húmeda se considera el caudal máximo
del mamante de época de lluvia. Caudal aprovechado Q=10 lit/s.
Fuente Qhotomate, Manantial de ladera
Punto de toma de agua
Fuente: propia

1.6.1.1.2.LÍNEA DE CONDUCCIÓN
Se construirá una línea de conducción desde la captación hasta el reservorio
con tubería PVC SAP de 6”, haciendo una longitud total de 13.825 Km.
Las tuberías estarán enterradas en toda su longitud a una profundidad mínima
de 0.80m.
1.6.1.1.3.PASE AÉREO L=8.0 m
En las líneas de conducción y distribución, para facilitar el pase de la tubería, se
considera la construcción de 2 pases aéreos de L=8.0 m cada una, con tubería
de fierro galvanizado de 6”, Tipo metálico apoyadas en muros de concreto
ciclópeo.
1.6.1.1.4.CÁMARA ROMPE PRESIÓN
Para evitar presiones altas en la línea de conducción se construirán cámaras
rompe presión de concreto simple, según se indican en los planos.
Se considera la construcción de 01 cámara rompe presión.
1.6.1.1.5.RESERVORIO DE 120 m3 (01 UND)
Se construirá un reservorio de 120 m3. Que servirá para almacenar y realizar el
tratamiento (cloración) del agua proveniente de las captaciones, para luego ser
distribuida a la población en forma controlada.
El reservorio de concreto armado, de forma cilíndrica con techo ovoidal, incluye caseta
de válvulas para controlar el ingreso, salida y trabajos de mantenimiento y limpieza.

1.6.1.1.6.LÍNEA DE DISTRIBUCIÓN
La línea de distribución consta de una variedad de redes de tuberías, accesorios y
estructuras que conducen el agua desde el reservorio hasta la toma domiciliaria con el
siguiente detalle:
DESCRIPCIÓN UND METRADO
SUMINISTRO E INSTALACIÓN TUBERÍA PVC SAP C-7.5 DE 4" m 954.00
SUMINISTRO E INSTALACIÓN TUBERÍA PVC SAP C-10 DE 2" m 1063.00
SUMINISTRO E INSTALACIÓN TUBERÍA PVC SAP C-7.5 DE 11/2" m 1891.00
SUMINISTRO E INSTALACIÓN TUBERÍA PVC SAP C-10 DE 11/2" m 2836.00
SUMINISTRO E INSTALACIÓN TUBERÍA PVC SAP C-10 DE 1" m 5047.00
1.6.1.1.7.CÁMARA REDUCTORA DE PRESIÓN
Se considera la construcción de cámaras reductoras de presión, con la finalidad de
mantener la presión en las tuberías de la línea de distribución por debajo de 50 mca.
01 und de 4”, 9 und de 2”, 4 und de 11/2” y 1 und de 1”.
1.6.1.1.8.CAJA DE VÁLVULAS DE PURGA (10 und)
Se construirá 10 cajas de válvulas de purga de 1” para la limpieza de las tuberías de
la línea de distribución, con muros de concreto armado, tarrajeo interior y exterior,
incluye suministro de accesorios.
1.6.1.1.9.CAJA DE VÁLVULAS DE CONTROL (34 UND)
Se construirá de cajas de válvulas de control en puntos de acuerdo al plano de diseño,
con muros de concreto armado, según el cuadro:
DESCRIPCION und CANT
SUMINISTRO Y COLOCACIÓN DE ACCESORIOS PARA VÁLVULAS DE CONTROL DE 1" und 2
SUMINISTRO Y COLOCACIÓN DE ACCESORIOS PARA VÁLVULAS DE CONTROL DE 1.5" und 15
SUMINISTRO Y COLOCACIÓN DE ACCESORIOS PARA VÁLVULAS DE CONTROL TIPO MAZA DE 1" und 2
SUMINISTRO Y COLOCACIÓN DE ACCESORIOS PARA VÁLVULAS DE CONTROL TIPO MAZA DE 2" und 9

Se considera válvulas tipo maza ubicadas en avenidas principales (como se muestra
en plano (plano de planta sistema de agua), considerando que por dichas avenidas se
presenta tráfico pesado.
1.6.1.1.10. CONEXIONES PREDOMICILIARIAS
Se construirán 710 conexiones predomiciliarias de agua potable de las redes de
distribución hacia los medidores de las viviendas. Estas conexiones se harán con
tubería PVC SAP de 1/2 C-10, caja de concreto para medidor con tapa metálica y la
instalación de Micromedidores y accesorios.
1.6.1.2. SISTEMA DE SANEAMIENTO
1.6.1.2.1. LÍNEA DEL SISTEMA DE
ALCANTARILLADO
Se construirá 12435.00 ml de red de alcantarillado de acuerdo al siguiente detalle:
DESCRIPCIÓN UND METRADO
SUMINISTRO Y COLOCACIÓN TUBERÍA ALCANTARILLADO ISO 4435 U/F S-
25 TN DE 160 mm m 5219.00
25 TN DE 200 mm m 5866.00
25 TN DE 250 mm m 1350.00
1.6.1.2.2. BUZÓN DE CONCRETO (256 UND)
Se construirá 256 buzones de concreto según el siguiente detalle:
BUZÓN DE CONCRETO H=1.00; D=1.20, TAPA CoAo und 100.00
BUZÓN DE CONCRETO H=1.50; D=1.20, TAPA CoAo und 125.00
BUZÓN DE CONCRETO H=1.51 A 2.00; D=1.20, TAPA CoAo und 13.00
BUZÓN DE CONCRETO ARMADO H=3.01 A 3.50; D=1.50, TAPA CoAo und 2.00
BUZÓN DE CONCRETO ARMADO H=3.51 A 4.00; D=1.50, TAPA CoAo und 2.00

1.6.1.2.3. PLANTA DE TRATAMIENTO DE AGUAS
RESIDUALES (PTAR)
El agua residual evacuado será tratado en dos plantas de tratamiento de aguas
residuales, esto según la topografía y las pendientes de la población; por tanto se tiene:
Fuente: imagen satelital de Google Earth.
Las estructuras consideradas tanto en el PTAR 01 y 02:
· Cámara de rejas
TRATAMIENTO PRELIMINAR
· Cámara de control de excedentes
· Desarenador
· Medidor parshall
· Cámara de decantación primaria. TRATAMIENTO PRIMARIO
· Filtro biológico. TRATAMIENTO SECUNDARIO
· Lecho de secado de lodos. TRATAMIENTO DE LODOS
· Cámara de cloración. OTROS
Sector 01
Sector 02
PTAR
01
PTAR
02

Cada estructura de la PTAR consisten en:
 Cámaras de rejas; de concreto armado, cuya función es retener los residuos
plásticos, papeles y otros residuos sólidos que por el mal uso del sistema de
alcantarillado por parte de los usuarios. Forma parte del tratamiento preliminar.
Se proyecta la construcción de 1 und en la PTAR 01 y 02.
 Cámara de control de excedentes; será la cámara donde se evacuen los
excedentes principalmente el caudal proveniente de la presencia de lluvias.
Será de concreto armado
Se proyecta la construcción de 1 und en el PTAR 01 y 02.
 Desarenador; estructura que permitirá la separación gravitacional de los sólidos
minerales (arena, grava), partículas u otro material pesado que tenga la
velocidad de asentamiento o peso específico mayor que el de los sólidos
orgánicos degradables. El desarenador considera será de limpieza manual.
 Medidor Parshall; es una estructura hidráulica que permite medir la cantidad de
agua que pasa por una sección de un canal determinado. En este caso servirá
para conocer el caudal de trabajo de la planta de tratamiento. Forma parte del
tratamiento preliminar.
 Cámara de decantación primaria; forma parte del tratamiento primario, con el
objetivo de remover los sólidos suspendidos y DBO en las aguas residuales,
mediante el proceso físico de asentamiento en un tanque de sedimentación, y
constituye un método de preparar el agua para el tratamiento secundario.
Se considera la proyección de 01 Cámara de decantación primaria en las PTAR
01 Y 02.
 Filtro biológico; es una estructura de concreto armado con un lecho de material
grueso en este caso compuesto de piedras de diversos diámetros. Alrededor de
este lecho se encuentra adherida una población bacteria que descompone las
aguas residuales a medida que éstas parcelan hacia el fondo del tanque.
Posee boquillas fijas, ubicadas en los vértices de triángulos equiláteros que
cubren toda la superficie del filtro.
Recibe los efluentes de la cámara de decantación primaria.
Se considera la construcción de 1 und en el PTAR 01 y 02.

 Lechos de secado de lodos; son estructuras que sirven para deshidratar los
lodos, para que estos puedas manejarse como material sólido, con un contenido
de humedad inferior al 70%.
Se considera la construcción de 1 und lechos de secado en la PTAR 01 Y 2 und
en la PTAR 02.
 Cámara de cloración. Es una estructura para la reducción de bacterias, con la
aplicación de cloro o compuesto de cloro al agua residual.
Se considera la construcción de 01 und de Cámara de cloración en la PTAR 01
y 02.
1.6.1.3. CAPACITACIÓN SOCIAL.
Este componente hace referencia a la implementación de un programa de
educación sanitaria mediante talleres de capacitación antes, durante y después de
la ejecución de la obra.
Este componente hace referencia a la implementación de un programa de acciones
como:
Acciones de promoción: comprenderán acciones orientadas a la sensibilización de
los usuarios (as) para la participación comunitaria en el proyecto, y otras vinculadas
a la ejecución de la obra, al apoyo de la capacitación.
Acciones de capacitación; orientada al desarrollo de competencia y capacidades
del concejo directivo de la JASSpara la administración, operacióny mantenimiento,
a través de talleres de capacitación, concurso e intercambio de experiencias, así
como al seguimiento permanente. Se considera también actividades orientadas al
mejoramiento de los hábitos de higiene, de la población escolar y adulta partiendo
del espacio de la familia, población en general, reforzando con acciones de difusión
y sensibilización a nivel masivo, como los concursos y campañas.
Las acciones desarrolladas consideradas son:
COMPONENTE SOCIAL
PRE INVERSIÓN
DIAGNOSTICO COMUNITARIO
COSTO PREINVERSION DIAGNOSTICO COMUNITARIO
DETERMINACIÓN DE LA DESNUTRICIÓN EN <5 AÑOS
ACCIONES DE PROMOCIÓN
MATERIALES PARA TALLERES DE PROMOCIÓN (ANTES, DURANTE)
PASANTÍA DE CD DE LA JASS Y FAMILIAS USUARIAS
MATERIAL DE PROMOCIÓN
MATERIALES PARA TALLER DE PROMOCIÓN (ANTES. DURANTE Y DESPUÉS)

MATERIAL DIDÁCTICO
ACCIONES DE PROMOCIÓN EN EL ANTES
PAGO POR PROMOCIÓN EN EL ANTES
ACCIONES DE PROMOCIÓN EN EL DURANTE
PAGO POR PROMOCIÓN EN EL DURANTE
ACCIONES DE PROMOCIÓN Y EDUCACIÓN PARA LA HIGIENE EN EL DESPUÉS
PAGO POR PROMOCIÓN EN EL DESPUÉS
MATERIAL PARA LA EJECUCIÓN DE LA PROMOCIÓN (DESPUÉS)
CONCURSO COMUNIDAD E INSTITUCIÓN EDUCATIVA SALUDABLE
CAMPAÑAS DE SALUD E HIGIENE EN COMUNIDAD E INSTITUCIÓN EDUCATIVA
ACCIONES DE CAPACITACIÓN
MATERIALES ACCIONES DE CAPACITACIÓN
MATERIALES PARA TALLERES DE CAPACITACIÓN A JASS (ANTES Y DURANTE)
MATERIAL DE CAPACITACIÓN
ACCIONES DE CAPACITACIÓN (HONORARIOS)
PAGO HONORARIOS TALLERES DE CAPACITACIÓN A JASS
ACCIONES DE CAPACITACIÓN EN EL DESPUÉS
INTERCAMBIO DE JASS
INTERCAMBIO DE JASS (DESPUÉS) CONSEJO DIRECTIVO Y LIDERES POTENCIALES DE LA
COMUNIDAD
1.7. COMPONENTES DEL PROYECTO
1.7.1.ALTERNATIVA CONSIDERADA.
COMPONENTE DE OBRA
SISTEMA DE AGUA POTABLE
Captación de ladera 01 Und
Línea de conducción tubería PVC SAP 6” 13825.00 m
Pase aéreo L=8.0 m 2.0 und
Cámara rompe presión 1.0 und
Construcción de reservorio de 120 m3 (incluye caseta
de válvulas)
01 Und
Red de Distribución de agua potable 14606..00 ml
SUMINISTROE INSTALACIÓN TUBERÍA PVC SAP C-7.5 DE 4" 954.00 m
SUMINISTROE INSTALACIÓN TUBERÍA PVC SAP C-10 DE 2" 1063.00 m
SUMINISTROE INSTALACIÓN TUBERÍA PVC SAP C-7.5 DE 11/2” 1891.00 m
SUMINISTROE INSTALACIÓN TUBERÍA PVC SAP C-10 DE 11/2” 2836.00 m
SUMINISTROE INSTALACIÓN TUBERÍA PVC SAP C-10 DE 1” 5047.00 m
Cámara reductora de presión 15 Und
Instalación de válvulas de purga 10 Und

Instalación de válvulas de control 34 Und
Conexiones predomiciliarias 710 Und
SISTEMA DE ALCANTARILLADO
Redes colectoras y emisor 12,435.00 ml
SUMINISTROY COLOCACIÓN TUBERÍA ALCANTARILLADO
ISO4435 U/F S- 25 TN DE 160 mm 5,219.00 ml
ISO4435 U/F S-25 TN DE 200 mm 5,866.00 ml
ISO4435 U/F S-25 TN DE 250 mm 1,350.00 ml
Buzones de inspección 256 Und
Conexiones predomiciliarias de alcantarillado 710 Und
PLANTA DE TRATAMIENTO DE AGUASRESIDUALES 01 Und
PTAR 01 Y 02
Cámara de rejas
Cámara de control de excedentes
Desarenador
Medidor Parshall
Cámara de decantación primaria
Filtro biológico
Lecho de secados
Cámara de cloración
01
01
01
01
01
01
01
02
01
Und
Und
Und
Und
Und
Und
Und
Und
Und
IMPACTO AMBIENTAL 01 GLB
COMPONENTE SOCIAL
PROMOCIÓN YCAPACITACIÓN(COMPONENTE SOCIAL)
Acciones de promoción y capacitación 12 mes

1.8. EVALUACIÓN DE CANTERAS
La cantera de agregados considerado es de la cantera “Coporaque” ubicado en Rio
Apurimac, zona de emplazamiento del puente Coporaque del distrito de Coporaque,
provincia de Espinar. UBICACIÓN: X=232193 m E, Y=8361451 m N

MEMORIA DESCRIPTIVA
1.9. CUADRO RESUMEN DEL PRESUPUESTO
Item Descripción ALTERNATIVA 01
I COMPONENTE DE OBRA 7,165,207.41
01 SISTEMA DE AGUA POTABLE 3,143,173.52
02 SISTEMA DE ALCANTARILLADO 2,248,008.27
03
PLANTA DE TRATAMIENTO - CÁMARA DE
DECANTACIÓN PRIMARIA-FILTRO BIOLÓGICO
1,712,919.26
04 IMPACTO AMBIENTAL 61,106.36
II COMPONENTE SOCIAL 211,264.24
COSTO DIRECTO 7,376,471.65
Gastos Generales 12.60% 929,435.43
Utilidad 10.00% 737,647.17
SUBTOTAL 9,043,554.25
IGV 18.00% 1,627,839.77
COSTO DE OBRA 10,671,394.02
Gastos de supervisión 3.14% 335,081.77
Gastos de liquidación 0.58% 61,894.09
Elaboración de expediente técnico 220,000.00
INVERSIÓN TOTAL 11,288,369.88

1.10. MODALIDAD DE EJECUCIÓN DE LA OBRA
 Por contrata.
1.11. PLAZO DE EJECUCIÓN DE LA OBRA
El presente proyecto se ejecutara en un plazo de 12 meses.
1.12. ADMINISTRACIÓN, OPERACIÓN Y MANTENIMIENTO DEL SISTEMA
DE AGUA Y SANEAMIENTO (JAS)
La administración, operación y mantenimiento del sistema de agua y
saneamiento, estará a cargo de la Junta Administradora de Servicios de
Saneamiento JASS.

Memoria descriptiva ok ok

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Memoria descriptiva ok ok

Similar a Memoria descriptiva ok ok (20)

Más de Ronald Escalante Aguilar

Más de Ronald Escalante Aguilar (11)

Último

Último (20)

Memoria descriptiva ok ok
