Memoria descriptiva final3 (reparado)

“Ampliacion y mejoramiento del sistema de agua potable, alcantarillado y construccion de la planta de tratamiento de aguas
residuales en la ciudad de Chuquibambilla - distrito de Chuquibambilla – Provincia de Grau – Apurimac”.
1
PERFIL

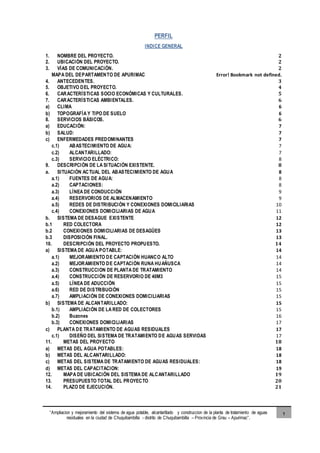

INDICE GENERAL
1. NOMBRE DEL PROYECTO. 2
2. UBICACIÓN DEL PROYECTO. 2
3. VÍAS DE COMUNICACIÓN. 2
MAPA DEL DEPARTAMENTO DE APURIMAC Error! Bookmark not defined.
4. ANTECEDENTES. 3
5. OBJETIVO DEL PROYECTO. 4
6. CARACTERÍSTICAS SOCIO ECONÓMICAS Y CULTURALES. 5
7. CARACTERÍSTICAS AMBIENTALES. 6
a) CLIMA 6
b) TOPOGRAFÍA Y TIPO DE SUELO 6
8. SERVICIOS BÁSICOS. 6
a) EDUCACIÓN: 7
b) SALUD: 7
c) ENFERMEDADES PREDOMINANTES 7
c.1) ABASTECIMIENTO DE AGUA: 7
c.2) ALCANTARILLADO: 7
c.3) SERVICIO ELÉCTRICO: 8
9. DESCRIPCIÓN DE LA SITUACIÓN EXISTENTE. 8
a. SITUACIÓN ACTUAL DEL ABASTECIMIENTO DE AGUA 8
a.1) FUENTES DE AGUA: 8
a.2) CAPTACIONES: 8
a.3) LÍNEA DE CONDUCCIÓN 9

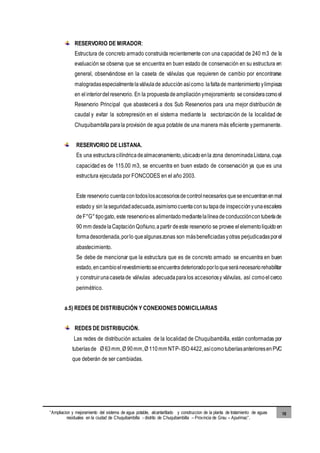

a.4) RESERVORIOS DE ALMACENAMIENTO 9
a.5) REDES DE DISTRIBUCIÓN Y CONEXIONES DOMICILIARIAS 10
c.4) CONEXIONES DOMICILIARIAS DE AGUA 11
b. SISTEMA DE DESAGUE EXISTENTE 12

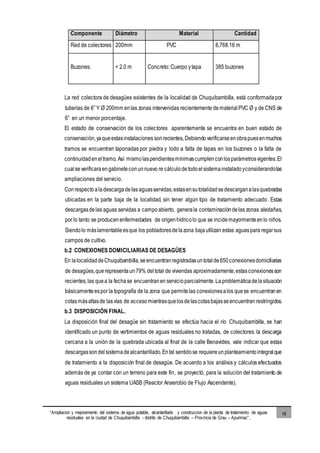

b.1 RED COLECTORA 12
b.2 CONEXIONES DOMICILIARIAS DE DESAGÜES 13
b.3 DISPOSICIÓN FINAL. 13

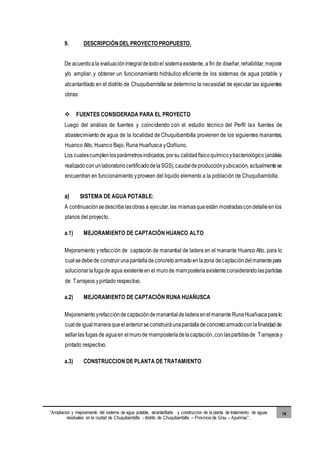

10. DESCRIPCIÓN DEL PROYECTO PROPUESTO. 14
a) SISTEMA DE AGUA POTABLE: 14
a.1) MEJORAMIENTO DE CAPTACIÓN HUANCO ALTO 14
a.2) MEJORAMIENTO DE CAPTACIÓN RUNA HUAÑUSCA 14
a.3) CONSTRUCCION DE PLANTA DE TRATAMIENTO 14
a.4) CONSTRUCCIÓN DE RESERVORIO DE 40M3 15
a.5) LÍNEA DE ADUCCIÓN 15
a.6) RED DE DISTRIBUCIÓN 15
a.7) AMPLIACIÓN DE CONEXIONES DOMICILIARIAS 15
b) SISTEMA DE ALCANTARILLADO: 15
b.1) AMPLIACIÓN DE LA RED DE COLECTORES 15
b.2) Buzones 16
b.3) CONEXIONES DOMICILIARIAS 17
c) PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES 17
c.1) DISEÑO DEL SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS 17

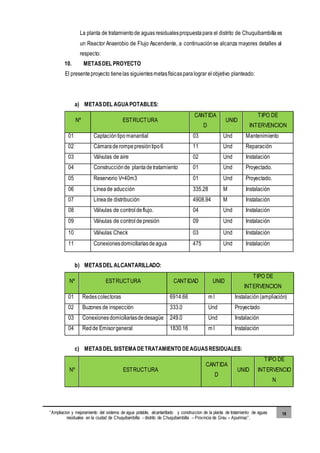

11. METAS DEL PROYECTO 18
a) METAS DEL AGUA POTABLES: 18
b) METAS DEL ALCANTARILLADO: 18
c) METAS DEL SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES: 18
d) METAS DEL CAPACITACION: 19
12. MAPA DE UBICACIÓN DEL SISTEMA DE ALCANTARILLADO 19

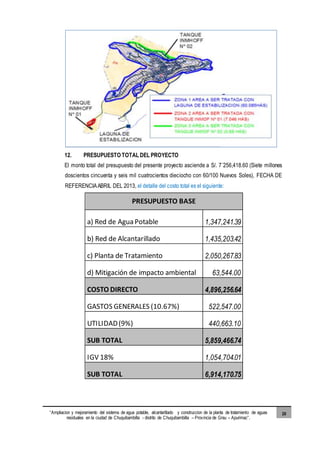

13. PRESUPUESTO TOTAL DEL PROYECTO 20

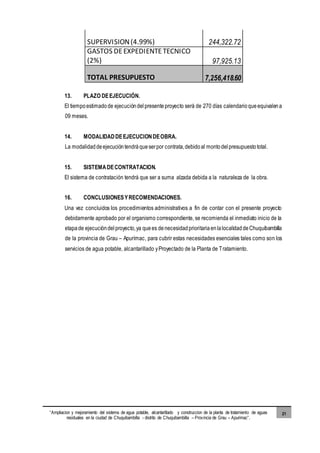

14. PLAZO DE EJECUCIÓN. 21

2

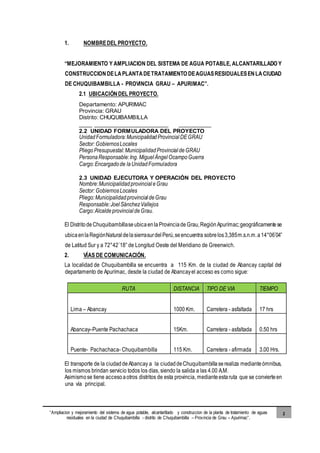

1. NOMBREDEL PROYECTO.
“MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE AGUA POTABLE, ALCANTARILLADO Y
CONSTRUCCIONDELAPLANTADETRATAMIENTO DEAGUASRESIDUALESENLACIUDAD
DE CHUQUIBAMBILLA - PROVINCIA GRAU – APURIMAC”.
2.1 UBICACIÓNDEL PROYECTO.
Departamento: APURIMAC
Provincia: GRAU
Distrito: CHUQUIBAMBILLA
____ ______________________ __________
2.2 UNIDAD FORMULADORA DEL PROYECTO
UnidadFormuladora:MunicipalidadProvincial DEGRAU
Sector: GobiernosLocales
PliegoPresupuestal:MunicipalidadProvincialdeGRAU
PersonaResponsable:Ing. MiguelÁngelOcampoGuerra
Cargo:Encargadode laUnidadFormuladora
2.3 UNIDAD EJECUTORA Y OPERACIÓN DEL PROYECTO
Nombre:Municipalidadprovincial eGrau
Sector: GobiernosLocales
Pliego:MunicipalidadprovincialdeGrau
Responsable:JoelSánchezVallejos
Cargo:AlcaldeprovincialdeGrau.
El Distritode Chuquibambillaseubicaenla Provinciade Grau,Región Apurímac;geográficamentese
ubicaenlaRegiónNaturaldelasierrasurdelPerú,seencuentra sobrelos3,385m.s.n.m.a14°06´04”
de Latitud Sur y a 72°42´18” de Longitud Oeste del Meridiano de Greenwich.
2. VÍAS DE COMUNICACIÓN.
La localidad de Chuquibambilla se encuentra a 115 Km. de la ciudad de Abancay capital del
departamento de Apurímac, desde la ciudad de Abancayel acceso es como sigue:
RUTA DISTANCIA TIPO DE VIA TIEMPO
Lima – Abancay 1000 Km. Carretera - asfaltada 17 hrs
Abancay–Puente Pachachaca 15Km. Carretera - asfaltada 0.50 hrs
Puente- Pachachaca- Chuquibambilla 115 Km. Carretera - afirmada 3.00 Hrs.
El transporte de la ciudaddeAbancay a la ciudaddeChuquibambillaserealiza medianteómnibus,
los mismos brindan servicio todos los días, siendo la salida a las 4.00 A.M.
Asimismose tiene accesoaotros distritos de esta provincia, medianteestaruta que se convierteen
una vía principal.

3
Encontrándoseesta vía enestadoregulardeconservación,lafrecuenciadetransitabilidadesregular,
a diario circulan unidades de transporte principalmente camiones yómnibus. El tiempo de recorrido
en promedioes de 05 horas, dependiendodela temporada,enépocade lluvias el tiempoes mayor
por el estado de la carretera.
3. ANTECEDENTES.
ALTERNATIVAS DE SOLUCION PLANTEADAS ANTES DEL PROYECTO.
La Municipalidad Provincial de Grau, desde el año 1960 aproximadamente, toma la iniciativa de
resolver los problemasdeSaneamiento integraldelapoblacióndeChuquibambilla,tiempoenelque
se dieron inicioala ejecucióndelas redes de Agua Potabley Desagüeen las zonas céntricasdela
localidad, posteriormente también se fueron realizando obras de Saneamiento como ampliación y
mejoramiento a las redes existentes pero sin la adecuada proyección al crecimiento poblacional y
criterio técnico .
Comopartedeestas obrasse fueronejecutandolacaptacióndeQoñiuno,líneadeconduccióndesde
la captación de Qoñiunoal reservorio rectangular apoyado ubicado en la zona denominada Huanca
Huanca el cual ya tiene 40 años de antigüedad, así como algunas redes de distribución en algunos
barrios céntricos de la localidad.
Sin embargo, todos estos trabajos realizados no dieron ninguna solución integral a la problemática
que constantemente sufrían los pobladores de Chuquibambilla, por lo que los servicios básicos de
Agua Potableydesagüesoncadavezmasdeficientesyasea porquelafuentedeaguapotableactual
no cubrelademandadelapoblaciónylas instalacionesrealizadasnocumplenlasNormasTécnicas
establecidasparaestetipo deInstalaciones,sumándoseatodoelloel tipode materialempleadoyla
antigüedad de la mayor parte de las existentes.
Habiéndose trazado como objetivo resolver la problemática del servicio de saneamiento, la
Municipalidad Provincial de Grau en el año 2003 se decide a desarrollar el Expediente Técnico del
Proyecto de Ampliación y Mejoramiento de los Sistemas de Agua Potable y Alcantarillado de
Chuquibambilla, la misma no contaba con el estudio de un perfil técnico, cuyo documento exige el
Sistema Nacional de Inversión Pública para que ser financiado su ejecución.

4
Es así que en acuerdo adoptado en sesión de consejo, aprueba el Proyecto para su ejecución y
financiamiento Integral de Agua Potable y Alcantarillado de Chuquibambilla, esta intervención se
afectaraavarios Barriosquequedaronluegodelaintervenciónsinlosserviciosbásicosylapoblación
con el mismo problema de la falta de abastecimiento de agua potable y el sistema de desagüe
inconclusa. Finalmente Esta situación preocupante para la gestión Municipal y las autoridades del
Distrito el cual por intermedio de la Oficina de La Obras Públicas y Privadas está a cargo de la
reformulación del Perfil yExpediente técnico del proyecto en mención.
ALTERNATIVA DE SOLUCION ACTUAL
Finalmente Esta situación preocupante para la gestión Municipal y las autoridades del Distrito
Determinola urgentecoordinaciónconlosentesfinancierosenelcasoenparticularconel Programa
Nacional de Agua y Saneamiento Rural, el cual por intermedio de la Oficina de Obras Públicas y
Privadas disponga la reformulación del perfil yexpediente técnico
Asimismo es importante considerar que la población beneficiada es de la siguiente forma:
4. OBJETIVO DEL PROYECTO.
El objetivo principal del proyecto es la DISMINUCION DEL INDICE DE LAS ENFERMEDADES
GASTROINTESTINALES PARASITARIAS Y DERMICAS EN LA LOCALIDAD DE
CHUQUIBAMBILLA, tener condicionesdesalubridadmejoradas,pormediode una eficiente y mejor
distribución de prestación de los servicios de agua potable y saneamiento de la localidad que
contemple su tratamiento y disposición final adecuada, el mismo que será alcanzado cuando se
cumplan los siguientes objetivos específicos:
 Lograr una suficiente cobertura del servicio de agua potable y adecuada calidad de agua para
consumo humano.
 Lograr una suficiente cobertura del servicio de saneamiento y eficiente disposición final de las
aguas servidas, esto se logra disponiendo de colectores en buen estado.
 Mejorar la calidad de gestión de los servicios de agua potable ysaneamiento.
 Generar empleo directo mediante la construcción de las obras de los sistemas proyectados.
 Sensibilizar a la población para la difusión del buen uso del sistema existente y proyectado de
Agua Potable y desagüe.
 Evitar lacontaminacióndelmedioambienteyelevar elnivel de vida de lospobladoresdelazona
del proyecto.
 El lograr el objetivo centraldelproyecto tendrá comofinsuperior la mejoradela calidaddevida
de la población de Chuquibambilla.

5

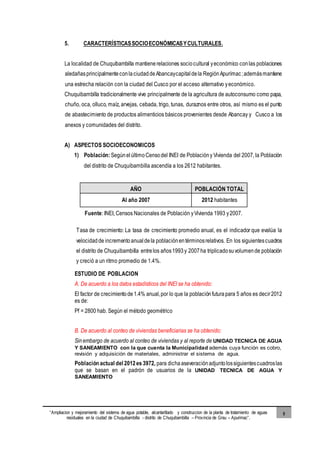

5. CARACTERÍSTICASSOCIOECONÓMICASYCULTURALES.
La localidad de Chuquibambilla mantiene relaciones sociocultural yeconómico conlas poblaciones
aledañasprincipalmenteconlaciudaddeAbancaycapitaldela RegiónApurímac;ademásmantiene
una estrecha relación con la ciudad del Cusco por el acceso alternativo yeconómico.
Chuquibambilla tradicionalmente vive principalmente de la agricultura de autoconsumo como papa,
chuño, oca, olluco, maíz, arvejas, cebada, trigo, tunas, duraznos entre otros, así mismo es el punto
de abastecimiento de productos alimenticios básicos provenientes desde Abancay y Cusco a los
anexos y comunidades del distrito.
A) ASPECTOS SOCIOECONOMICOS
1) Población:SegúnelúltimoCensodel INEI de Poblacióny Vivienda del 2007, la Población
del distrito de Chuquibambilla ascendía a los 2612 habitantes.
AÑO POBLACIÓN TOTAL
Al año 2007 2012 habitantes
Fuente: INEI, Censos Nacionales de Población yVivienda 1993 y2007.
Tasa de crecimiento: La tasa de crecimiento promedio anual, es el indicador que evalúa la
velocidadde incrementoanualdela poblaciónentérminosrelativos. En los siguientescuadros
el distrito de Chuquibambilla entrelos años1993y 2007ha triplicadosuvolumende población
y creció a un ritmo promedio de 1.4%.
ESTUDIO DE POBLACION
A. De acuerdo a los datos estadísticos del INEI se ha obtenido:
El factor de crecimientode1.4% anual,por lo que la poblaciónfuturapara 5 años es decir2012
es de:
Pf = 2800 hab. Según el método geométrico
B. De acuerdo al conteo de viviendas beneficiarias se ha obtenido:
Sinembargo de acuerdo al conteo de viviendas y al reporte de UNIDAD TECNICA DE AGUA
Y SANEAMIENTO con la que cuenta la Municipalidad además cuya función es cobro,
revisión y adquisición de materiales, administrar el sistema de agua.
Población actual del 2012es 3972, para dichaaseveraciónadjuntolossiguientescuadroslas
que se basan en el padrón de usuarios de la UNIDAD TECNICA DE AGUA Y
SANEAMIENTO

6
Por lo que asumiremos el mayor valor de estos dos métodos, que corresponde al
conteo directo en situ y al padrón de usuarios de la UNIDAD TECNICA DE AGUA Y
SANEAMIENTO
POBLACIÓN ACTUAL DEL 2012 ES 3972 HABITANTES, CON UN PROMEDIO
DE 4 Y 3 PERSONAS POR FAMILIA.
6. CARACTERÍSTICASAMBIENTALES.
a) CLIMA
Se aprecian básicamente dos climas al año: el secano o invierno (mayo - octubre) y el lluvioso
(noviembre-abril)verano;elprimeroesseco,frío,despejado ysinnubescontemperaturasqueoscilan
entre0,6°Cy máximasde20°C;elsegundoeslluvioso conprecipitacionesquealcanzanunpromedio
entre 400 a 600 mm3 por año, con temperaturas que oscilan entre 3° C y máximas de 25°C. La
temperatura promedio anual varía de acuerdo a los pisos ecológicos, Chuquibambilla se ubicada
sobre los 3,385 m.s.n.m., siendo su temperatura promedio anual aproximadamente de 13 ºC.
b) TOPOGRAFÍA Y TIPO DE SUELO
El relieve topográfico de Chuquibambilla es muyaccidentado presenta, quebradas ycerros que van
desde 3,800 msnm hasta 3200 msnm; la localidad se asienta en un valle muyestrecho rodeado de
montañas y cerros de fuerte pendiente, la geomorfología es muy accidentada, debido a los
encañonamientos estrechos que ha formado el rio Vilcabamba, sin embargo es posible ubicar
reducidas superficies de pendiente moderada para la agricultura pero que al ser usadas
intensivamente sin las precauciones de manejo muestran procesos de erosión variados.
7. SERVICIOSBÁSICOS.
La localidad de Chuquibambilla cuenta con los siguientes servicios públicos:
 Centro Educativo Primario e Inicial (03)
 Centro Educativo secundario (04)
 Palacio Municipal
 Local Comunal
 Centro de Salud, ESSALUD
 Servicio de Agua Potable deficiente
 Servicio de Desagüe parcialmente ydeficiente
 Electrificación
 Servicio de Telefonía pública.

7

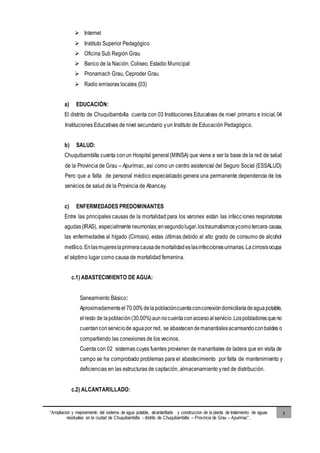

 Internet
 Instituto Superior Pedagógico
 Oficina Sub Región Grau
 Banco de la Nación, Coliseo, Estadio Municipal
 Pronamach Grau, Ceproder Grau
 Radio emisoras locales (03)
a) EDUCACIÓN:
El distrito de Chuquibambilla cuenta con 03 Instituciones Educativas de nivel primario e inicial, 04
Instituciones Educativas de nivel secundario yun Instituto de Educación Pedagógico.
b) SALUD:
Chuquibambilla cuenta conun Hospital general (MINSA) que viene a ser la base de la red de salud
de la Provincia de Grau – Apurímac, así como un centro asistencial del Seguro Social (ESSALUD).
Pero que a falta de personal médico especializado genera una permanente dependencia de los
servicios de salud de la Provincia de Abancay.
c) ENFERMEDADES PREDOMINANTES
Entre las principales causas de la mortalidad para los varones están las infecciones respiratorias
agudas(IRAS), especialmenteneumonías;ensegundolugar,lostraumatismosycomotercera causa,
las enfermedades al hígado (Cirrosis), estas últimas debido al alto grado de consumo de alcohol
metílico.Enlasmujereslaprimeracausademortalidadeslasinfeccionesurinarias.Lacirrosisocupa
el séptimo lugar como causa de mortalidad femenina.
c.1) ABASTECIMIENTO DE AGUA:
Saneamiento Básico:
Aproximadamenteel 70.00%delapoblacióncuentaconconexióndomiciliariadeaguapotable,
elresto de lapoblación(30.00%)aunnocuentaconaccesoalservicio.Lospobladoresqueno
cuentanconserviciode aguapor red, se abastecendemanantialesacarreandoconbaldes o
compartiendo las conexiones de los vecinos.
Cuenta con 02 sistemas cuyas fuentes provienen de manantiales de ladera que en visita de
campo se ha comprobado problemas para el abastecimiento por falta de mantenimiento y
deficiencias en las estructuras de captación, almacenamiento yred de distribución.
c.2) ALCANTARILLADO:

8

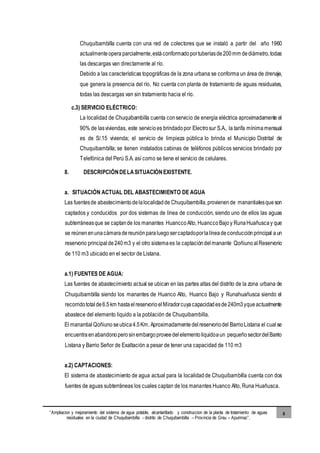

Chuquibambilla cuenta con una red de colectores que se instaló a partir del año 1960
actualmenteopera parcialmente,estáconformadoportuberíasde200mm dediámetro,todas
las descargas van directamente al río.
Debido a las características topográficas de la zona urbana se conforma un área de drenaje,
que genera la presencia del río, No cuenta con planta de tratamiento de aguas residuales,
todas las descargas van sin tratamiento hacia el río.
c.3) SERVICIO ELÉCTRICO:
La localidad de Chuquibambilla cuenta conservicio de energía eléctrica aproximadamente el
90% de lasviviendas, este servicioes brindadopor Electrosur S.A., la tarifa mínimamensual
es de S/.15 vivienda; el servicio de limpieza pública lo brinda el Municipio Distrital de
Chuquibambilla; se tienen instalados cabinas de teléfonos públicos servicios brindado por
Telefónica del Perú S.A. así como se tiene el servicio de celulares.
8. DESCRIPCIÓNDELASITUACIÓNEXISTENTE.
a. SITUACIÓN ACTUAL DEL ABASTECIMIENTO DE AGUA
Las fuentesde abastecimientodelalocalidadde Chuquibambilla,provienende manantialesqueson
captados y conducidos por dos sistemas de línea de conducción, siendo uno de ellos las aguas
subterráneasque se captande los manantes HuanccoAlto, HuanccoBajo y RunaHuañuscay que
se reúnenenunacámaradereuniónparaluegosercaptadoporlalíneadeconducciónprincipal aun
reservorio principalde240m3 y el otro sistemaes la captacióndelmanante Qoñiuno alReservorio
de 110 m3 ubicado en el sector de Listana.
a.1) FUENTES DE AGUA:
Las fuentes de abastecimiento actual se ubican en las partes altas del distrito de la zona urbana de
Chuquibambilla siendo los manantes de Huanco Alto, Huanco Bajo y Runahuañusca siendo el
recorridototalde6.5km hastaelreservorioelMiradorcuyacapacidadesde240m3yqueactualmente
abastece del elemento liquido a la población de Chuquibambilla.
El manantial Qoñiuno seubica 4.5Km. Aproximadamente delreservoriodel BarrioListana el cualse
encuentra enabandonoperosinembargoproveedelelementoliquidoaun pequeñosectordelBarrio
Listana y Barrio Señor de Exaltación a pesar de tener una capacidad de 110 m3
a.2) CAPTACIONES:
El sistema de abastecimiento de agua actual para la localidadde Chuquibambilla cuenta con dos
fuentes de aguas subterráneas los cuales captan de los manantes Huanco Alto, Runa Huañusca.

9

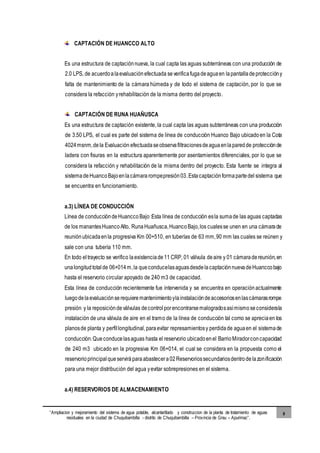

CAPTACIÓN DE HUANCCO ALTO
Es una estructura de captaciónnueva, la cual capta las aguas subterráneas con una producción de
2.0 LPS, de acuerdoalaevaluaciónefectuada severificafugadeaguaen lapantalladeproteccióny
falta de mantenimiento de la cámara húmeda y de todo el sistema de captación, por lo que se
considera la refacción yrehabilitación de la misma dentro del proyecto.
CAPTACIÓN DE RUNA HUAÑUSCA
Es una estructura de captación existente, la cual capta las aguas subterráneas con una producción
de 3.50 LPS, el cual es parte del sistema de línea de conducción Huanco Bajo ubicadoen la Cota
4024msnm,dela Evaluación efectuadaseobservafiltracionesdeaguaenlaparedde protecciónde
ladera con fisuras en la estructura aparentemente por asentamientos diferenciales, por lo que se
considera la refacción y rehabilitación de la misma dentro del proyecto. Esta fuente se integra al
sistemadeHuancoBajoenlacámararompepresión03.Estacaptaciónformapartedel sistema que
se encuentra en funcionamiento.
a.3) LÍNEA DE CONDUCCIÓN
Línea de conduccióndeHuanccoBajo:Esta línea de conducción esla sumade las aguas captadas
de los manantesHuancoAlto, RunaHuañusca,HuancoBajo,los cualesse unen en una cámarade
reuniónubicadaenla progresiva Km 00+510, en tuberías de 63 mm,90 mm las cuales se reúnen y
sale con una tubería 110 mm.
En todo eltrayecto se verifico laexistenciade11 CRP, 01 válvula deaire y 01 cámaradereunión,en
unalongitudtotalde 06+014m,la queconducelasaguasdesdelacaptaciónnuevadeHuanccobajo
hasta el reservorio circular apoyado de 240 m3 de capacidad.
Esta línea de conducción recientemente fue intervenida y se encuentra en operaciónactualmente
luegodelaevaluaciónserequieremantenimientoylainstalacióndeaccesoriosenlascámarasrompe
presión y la reposicióndeválvulas decontrolporencontrarsemalogradosasímismoseconsiderala
instalación de una válvula de aire en el tramo de la línea de conducción tal como se apreciaen los
planosde planta y perfillongitudinal,paraevitar represamientosy perdidade aguaen el sistemade
conducción.Queconducelasaguas hasta el reservorio ubicadoenel BarrioMiradorconcapacidad
de 240 m3 ubicado en la progresiva Km 06+014, el cual se considera en la propuesta como el
reservorioprincipalqueserviráparaabastecera02Reservoriossecundariosdentrodelazonificación
para una mejor distribución del agua yevitar sobrepresiones en el sistema.
a.4) RESERVORIOS DE ALMACENAMIENTO

10
RESERVORIO DE MIRADOR:
Estructura de concreto armado construida recientemente con una capacidad de 240 m3 de la
evaluación se observa que se encuentra en buen estado de conservación en su estructura en
general, observándose en la caseta de válvulas que requieren de cambio por encontrarse
malogradasespecialmentelaválvulade aducción asícomo lafaltade mantenimiento ylimpieza
en elinteriordelreservorio. En la propuestadeampliaciónymejoramiento seconsideracomoel
Reservorio Principal que abastecerá a dos Sub Reservorios para una mejor distribución de
caudal y evitar la sobrepresión en el sistema mediante la sectorización de la localidad de
Chuquibambillaparala provisión de agua potable de una manera más eficiente ypermanente.
RESERVORIO DE LISTANA.
Es una estructuracilíndricadealmacenamiento,ubicadoenla zona denominadaListana,cuya
capacidad es de 115.00 m3, se encuentra en buen estado de conservación ya que es una
estructura ejecutada por FONCODES en el año 2003.
Este reservorio cuentacontodoslosaccesoriosdecontrolnecesarios queseencuentranenmal
estadoy sin laseguridadadecuada,asimismocuentaconsutapade inspecciónyunaescalera
deF°G°tipogato, este reservorioes alimentadomediantelalíneadeconduccióncontuberíade
90 mm desdelaCaptaciónQoñiuno,apartir deeste reservorio se provee elelementoliquido en
formadesordenada,porlo quealgunaszonas son másbeneficiadasyotras perjudicadasporel
abastecimiento.
Se debe de mencionar que la estructura que es de concreto armado se encuentra en buen
estado,encambioelrevestimientoseencuentradeterioradoporloqueseránecesariorehabilitar
y construirunacasetade válvulas adecuadaparalos accesoriosy válvulas, así comoelcerco
perimétrico.
a.5) REDES DE DISTRIBUCIÓN Y CONEXIONES DOMICILIARIAS
REDES DE DISTRIBUCIÓN.
Las redes de distribución actuales de la localidad de Chuquibambilla, están conformadas por
tuberíasde Ø 63mm,Ø 90mm,Ø 110mm NTP-ISO 4422,asícomotuberíasanterioresenPVC
que deberán de ser cambiadas.

11
Las tuberías de distribución existentes están instaladas en forma deficiente, ya sea por que no
cumplenconlasnormastécnicasestablecidas,asícomonocontar conlosrespectivosaccesorios
de control que aísle circuitos definidos para un correcto abastecimiento yevite sobre presiones
enlastuberíasquedeterioranlasmismas,locualgenerafugasenmuchostramosconstantemente
así mismolasválvulas reductorasdepresiónseencuentraninoperativasafalta demantenimiento
lo cualocasionasobrepresionesenelsistema porlocualseplanteael recálculototaldelsistema
así como la sectorización del Distrito de Chuquibambilla para una mejor distribución y la
construcciónde02reservoriosubicadasenzonasadecuadasqueprevealaampliacióndelazona
urbana yel incremento de población.
El sistema de distribución de agua potable recientemente intervenida depende casi
exclusivamente en función al área de influencia del reservorio del Barrio Mirador para el
abastecimientodecasiel90%delosusuariossiendoelsaldorestantedependientedelreservorio
del Barrio Listana, en cada uno de estos sectores las redes están conformadas por circuitos y
ramales abiertos, que fueron ampliándose según se dio el crecimiento de la localidad, las
características topográficas con significativos desniveles generan presión en las zonas bajas,
dejando sin servicio a las zonas altas.
Redes de Distribución Existente
Diámetro PVC
150mm 80
75mm 7930
Total 8010
Fuente: Propio
La continuidad del servicio reportada es de 2-4 horas/día (en época de estiaje), para el 90% de la
población, el 10% complementario cuenta con 12 horas /día (zonas bajas); en época de lluvia se
incrementa la continuidad.
Realizadopiquesenlas zanjas para ver laCalidaddetuberías y el estadofísico de lasmismasestas
se encuentranen condiciónregular, dadoqueporlasobrepresiónenalgunostramoshancolapsado
lastuberías debiendosercambiadasdeformainmediata.;sinembargoserealizaenesteproyectoun
re cálculo detodoelsistemadeaguapotableydondeidentificamoszonasvulnerablesalaspresiones
de diseño, por lo que se hace necesario el cambio de tubería y accesorios (Válvulas de Control,
cámaras reguladores de presión, etc.), así mismo planteamos la ampliación en el sistema de agua
potable a fin de cobertura al 100% la demanda de este servicio..
c.4) CONEXIONES DOMICILIARIAS DE AGUA

12

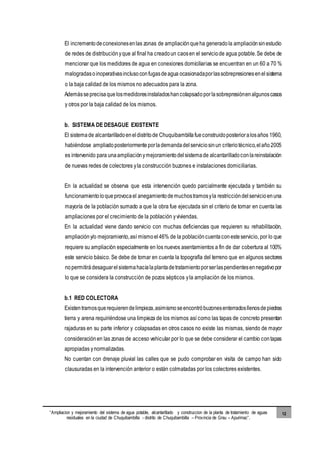

El incrementodeconexionesenlas zonas de ampliaciónqueha generadola ampliaciónsinestudio
de redes de distribuciónyque al final ha creadoun caosen el serviciode agua potable.Se debe de
mencionar que los medidores de agua en conexiones domiciliarias se encuentran en un 60 a 70 %
malogradasoinoperativasinclusoconfugasdeagua ocasionadaporlassobrepresionesenelsistema
o la baja calidad de los mismos no adecuados para la zona.
Ademásseprecisaquelosmedidoresinstaladoshancolapsadoporlasobrepresiónenalgunoscasos
y otros por la baja calidad de los mismos.
b. SISTEMA DE DESAGUE EXISTENTE
El sistemade alcantarilladoeneldistritode Chuquibambillafueconstruidoposterioralosaños 1960,
habiéndose ampliadoposteriormenteporlademandadelserviciosinun criteriotécnico,elaño2005
es intervenido para unaampliaciónymejoramientodelsistemade alcantarilladoconlareinstalación
de nuevas redes de colectores yla construcción buzones e instalaciones domiciliarias.
En la actualidad se observa que esta intervención quedo parcialmente ejecutada y también su
funcionamientoloqueprovocael anegamientodemuchostramosyla restriccióndelservicioenuna
mayoría de la población sumado a que la obra fue ejecutada sin el criterio de tomar en cuenta las
ampliaciones por el crecimiento de la población yviviendas.
En la actualidad viene dando servicio con muchas deficiencias que requieren su rehabilitación,
ampliacióny/o mejoramiento,así mismoel46% de la poblacióncuentaconesteservicio, por lo que
requiere su ampliación especialmente en los nuevos asentamientos a fin de dar cobertura al 100%
este servicio básico. Se debe de tomar en cuenta la topografía del terreno que en algunos sectores
nopermitirádesaguarelsistemahacialaplantadetratamientoporserlaspendientesennegativopor
lo que se considera la construcción de pozos sépticos yla ampliación de los mismos.
b.1 RED COLECTORA
Existentramosquerequierendelimpieza,asimismoseencontróbuzonesenterradosllenosdepiedras
tierra y arena requiriéndose una limpieza de los mismos así como las tapas de concreto presentan
rajaduras en su parte inferior y colapsadas en otros casos no existe las mismas, siendo de mayor
consideraciónen las zonas de acceso vehicular por lo que se debe considerar el cambio contapas
apropiadas ynormalizadas.
No cuentan con drenaje pluvial las calles que se pudo comprobar en visita de campo han sido
clausuradas en la intervención anterior o están colmatadas por los colectores existentes.

13
Componente Diámetro Material Cantidad
Red de colectores 200mm PVC 8,768.16 m
Buzones: < 2.0 m Concreto: Cuerpo ytapa 385 buzones
La red colectora de desagües existentes de la localidad de Chuquibambilla, está conformadapor
tuberías de 6” Y Ø 200mm enlas zonas intervenidas recientemente dematerialPVC Ø y de CNS de
6” en un menor porcentaje.
El estado de conservación de los colectores aparentemente se encuentra en buen estado de
conservación,yaqueestasinstalaciones sonrecientes,Debiendoverificarseenobrapuesenmuchos
tramos se encuentran taponadas por piedra y lodo a falta de tapas en los buzones o la falta de
continuidadeneltramo.Así mismolaspendientesmínimascumplenconlosparámetrosvigentes.El
cualseverificaraengabineteconunnuevo re cálculo detodoelsistemainstaladoyconsiderandolas
ampliaciones del servicio.
Conrespectoaladescargadelas aguasservidas,estasensutotalidadsedescarganalasquebradas
ubicadas en la parte baja de la localidad, sin tener algún tipo de tratamiento adecuado. Estas
descargasdelas aguas servidas a campoabierto, generala contaminacióndelas zonas aledañas,
por lo tanto se producenenfermedades de origenhídricolo que se incidemayormenteenlo niños.
Siendolo máslamentableesque los pobladoresdelazona bajautilizan estas aguaspara regarsus
campos de cultivo.
b.2 CONEXIONES DOMICILIARIAS DE DESAGÜES
En lalocalidaddeChuquibambilla,seencuentranregistradasuntotalde650conexionesdomiciliarias
de desagües,querepresentaun79% deltotal de viviendas aproximadamente,estasconexionesson
recientes,las quea la fechase encuentranen servicioparcialmente.Laproblemáticadelasituación
básicamenteespor la topografía de la zona que permitelas conexionesalos quese encuentranen
cotasmásaltasde lasvías de accesomientrasquelosdelascotasbajasseencuentran restringidos.
b.3 DISPOSICIÓN FINAL.
La disposición final del desagüe sin tratamiento se efectúa hacia el río Chuquibambilla, se han
identificado un punto de vertimientos de aguas residuales no tratadas, de colectores: la descarga
cercana a la unión de la quebrada ubicada al final de la calle Benavides, vale indicar que estas
descargassondelsistemadealcantarillado.Ental sentidose requiereunplanteamientointegralque
de tratamiento a la disposición final de desagüe. De acuerdo a los análisis y cálculos efectuados
además de ya contar con un terreno para este fin, se proyectó, para la solución del tratamiento de
aguas residuales un sistema UASB (Reactor Anaerobio de Flujo Ascendente).

14
9. DESCRIPCIÓNDEL PROYECTO PROPUESTO.
De acuerdoala evaluaciónintegraldetodoel sistemaexistente, a fin de diseñar,rehabilitar,mejorar
y/o ampliar, y obtener un funcionamiento hidráulico eficiente de los sistemas de agua potable y
alcantarillado en el distrito de Chuquibambilla se determino la necesidad de ejecutar las siguientes
obras:
 FUENTES CONSIDERADA PARA EL PROYECTO
Luego del análisis de fuentes y coincidiendo con el estudio técnico del Perfil las fuentes de
abastecimiento de agua de la localidad de Chuquibambilla provienen de los siguientes manantes;
Huanco Alto, Huanco Bajo, Runa Huañusca yQoñiuno.
Los cualescumplenlosparámetrosindicados,porsu calidadfísicoquímicoybacteriológico(análisis
realizadoconunlaboratoriocertificadodelaSGS),caudaldeproducciónyubicación, actualmentese
encuentran en funcionamiento yproveen del liquido elemento a la población de Chuquibambilla.
a) SISTEMA DE AGUA POTABLE:
A continuaciónsedescribelasobras a ejecutar,las mismasqueestán mostradascondetalleen los
planos del proyecto.
a.1) MEJORAMIENTO DE CAPTACIÓN HUANCO ALTO
Mejoramiento yrefacción de captación de manantial de ladera en el manante Huanco Alto, para lo
cualsedebede construirunapantalladeconcretoarmadoenlazona decaptacióndelmanantepara
solucionarlafugade agua existenteen el murode mamposteríaexistente considerandolaspartidas
de Tarrajeos ypintado respectivo.
a.2) MEJORAMIENTO DE CAPTACIÓN RUNA HUAÑUSCA
Mejoramiento yrefacciónde captacióndemanantial deladeraenelmanante RunaHuañusca paralo
cualdeigualmaneraqueelanteriorseconstruiráunapantalladeconcretoarmadoconlafinalidadde
sellarlas fugas de aguaen elmurode mamposteríadelacaptación,conlaspartidasde Tarrajeosy
pintado respectivo.
a.3) CONSTRUCCION DE PLANTA DE TRATAMIENTO

15
Se plantealaconstrucciónde una plantadetratamientoconvencional laquecuentaconunacámara
de carga,01 cámaradeexcesos,01 cámaradeentrada,01 cámararepartidoraademás02 cámaras
defiltro degrava dinámico FGDiluegosegúndiseñoseconsidera02cámarasdeexcesosyporúltimo
se plantea 02 cajas de válvulas de desagüe.
a.4) CONSTRUCCIÓN DE RESERVORIO DE 40M3
o Se realizaran trabajos preliminares
o Se realizara movimiento de tierras
o También se ejecutara obras de concreto simple yobras de concreto armado
o Por ende se ejecutaran también la caseta de válvula.
o Además se construirá el cerco perimétrico del reservorio.
El diseño correspondiente adjuntamos en la memoria de cálculo..
a.5) LÍNEA DE ADUCCIÓN
Seinstalara 335.28m.detuberíaPVCISO 4422de 110mm dediámetroyconstrucciónde02 cámaras
de válvula de control de presión.
a.6) RED DE DISTRIBUCIÓN
En loque respectaalalínea dedistribuciónseefectuará lainstalacióndetuberíasdePVC ISO 4422
de63 mm.,90mm.Y110mm Deacuerdoaloscálculoscorrespondientessobrelareddedistribución
existenteparaelefectosezonificaraentressectoresautónomosconelfindedistribuirdeunamanera
más eficientelaprovisión de agua a los usuariosy al mismotiempocontrolarlassobrepresionesen
los sistemas que se plantea. Adjuntamos los diseños correspondientes en la memoria de cálculo.
a.7) AMPLIACIÓN DE CONEXIONES DOMICILIARIAS
Se ampliarán475conexionesdomiciliariasde AguaPotableen loslotes devivienda de laszonas de
ampliación consideradas en el proyecto que carecen de este servicio que representa el 40% de la
población ya que el 60% cuenta con este servicio.
b) SISTEMA DE ALCANTARILLADO:
b.1) AMPLIACIÓN DE LA RED DE COLECTORES
El proyecto propone ampliar colectores nuevos para cubrir la demanda actual y al horizonte de 20
años; con tuberías para la conducción de líquidos cubriendo el frente de propiedad de los lotes a
servir.

16
Lastuberías a instalarserándePoliClorurodeVinilo noplastificadoPVC-NTP-ISO /DIS 4435:Serie
25. En una longitud de 4,710.13 m, además se efectuara la limpieza de tramos de colectores y
buzones que se encuentran colmatados.
El presente sistema de alcantarillado propuesto las aguas servidas se verterán a las plantas de
tratamiento yestas aguas servidas tratadas se verterán a los siguientes cuerpos receptores:
Los diámetros a utilizar son los siguientes:
b.2) Buzones
Construccióndenuevosbuzonesparaampliarlared
deservicio,los buzonesdeinspeccióndelsistemadealcantarilladoserándeconcretoyseejecutaran
de acuerdo a las normas técnicas peruanas.
La cantidad referencial a ejecutar serán las siguientes:
CANTIDADTOTAL DEBUZONES
DETALLEDEMATERIAL CANTIDAD UND
BUZONDE H=1.20m 119.00 m
BUZONDE H=1.50m 84 m
TOTAL BUZONES 163.00 m
RESUMENDE CANTIDADDEBUZONES
DETALLE H BUZON(m) CANTIDAD
COLECTOR
1.20 69
1.50 5
2.00 4
2.50 5
DESCRIPCION LUGAR DONDE VERTEN
ZONA 01 (Laguna facultativa) Rio Oreorcco
ZONA 02 (Tanque Inhoff 01) Quebrada Ilhua
ZONA 03 (Tanque Inhoff 02) Quebrada Pacou
DETALLEDEMATERIAL LONG. UND
TUBERIAPVC C-7.5ISO 4435 Ø 200mm 7063.16 m
TOTAL LONGITUDDETUBERIA 9032.70 m
COLECTORESGENERAL
Ø 200mm 6914.66 M

17
3.00 2
3.50 27
TOTAL 112
RESUMENDE CANTIDADDEBUZONES
DETALLE H BUZON(m) CANTIDAD
EMISORPRINCIPAL
1.20 47
1.50 0
2.00 1
2.50 0
3.00 0
3.50 0
TOTAL 48
Limpieza de buzones deteriorados.
Cambio de sentido en medias cañas de tramos modificados.
Cambio de ubicación de buzones de acuerdo al nuevo diseño.
Emisor
Limpieza de tramos de colectores ybuzones que se encuentran colmatados.
b.3)CONEXIONES DOMICILIARIAS
Se ampliaranlasconexionesdomiciliariasparala evacuacióndelos desagüesde todos los lotes de
vivienda y servicios públicos que todavía no se han instalado a la red existente, según las
especificaciones técnicas en cantidad de 249 conexiones.
c) PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES
En la población de la zona 01 se construirá un sistema de tratamiento de aguas residuales,
consistente en 01 sistema de tratamiento preliminar (01 cámara de rejas, 01 desarenador, 02
lecho de secado y 02 pozos percoladores), 02 lagunas de estabilización (primario, secundaria
respectivamente),01lechodesecadodelodoparalodeprovenientedelaslagunasy01sistema
de Emisor efluente al rio Oreorcco.
Para la población de la zona 02 y zona 03 se ha previsto un sistema de tratamiento con
Tanque Inmhoff debido a la magnitud de sus habitantes, esta estructura cuenta con 01
tratamientopreliminar (cámaraderejas,lechodesecadoprimarioydesarenador), 01lecho
de secado final, 01 conjuntos de pozos percoladores y 01 sistema de zanjas de infiltro-
evacuación.
c.1) DISEÑO DEL SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

18
La planta de tratamientode aguas residualespropuestapara el distrito de Chuquibambilla es
un Reactor Anaerobio de Flujo Ascendente, a continuaciónse alcanza mayores detalles al
respecto:
10. METASDEL PROYECTO
El presenteproyecto tienelas siguientesmetasfísicasparalograr elobjetivo planteado:
a) METASDEL AGUAPOTABLES:
Nº ESTRUCTURA
CANTIDA
D
UNID
TIPO DE
INTERVENCION
01 Captacióntipomanantial 03 Und Mantenimiento
02 Cámaraderompepresióntipo6 11 Und Reparación
03 Válvulas de aire 02 Und Instalación
04 Construcciónde plantadetratamiento 01 Und Proyectado.
05 Reservorio V=40m3 01 Und Proyectado.
06 Líneade aducción 335.28 M Instalación
07 Líneade distribución 4908.94 M Instalación
08 Válvulas de controldeflujo. 04 Und Instalación
09 Válvulas de controlde presión 09 Und Instalación
10 Válvulas Check 03 Und Instalación
11 Conexionesdomiciliariasdeagua 475 Und Instalación
b) METASDEL ALCANTARILLADO:
Nº ESTRUCTURA CANTIDAD UNID
TIPO DE
INTERVENCION
01 Redescolectoras 6914.66 m l Instalación(ampliación)
02 Buzones de inspección 333.0 Und Proyectado
03 Conexionesdomiciliariasdedesagüe 249.0 Und Instalación
04 Redde Emisorgeneral 1830.16 m l Instalación
c) METASDEL SISTEMADETRATAMIENTO DEAGUASRESIDUALES:
Nº ESTRUCTURA
CANTIDA
D
UNID
TIPO DE
INTERVENCIO
N

19

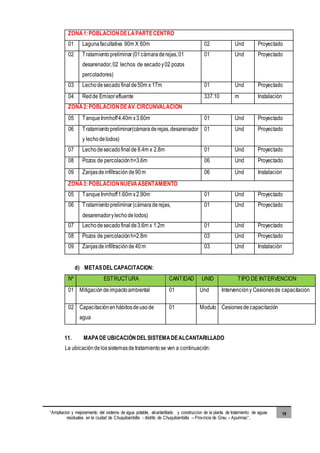

ZONA1:POBLACIONDELAPARTECENTRO
01 Lagunafacultativa 90m X 60m 02 Und Proyectado
02 Tratamientopreliminar(01cámaraderejas,01
desarenador,02 lechos de secadoy02 pozos
percoladores)
01 Und Proyectado
03 Lechodesecado finalde50m x 17m 01 Und Proyectado
04 Redde Emisorefluente 337.10 m Instalación
ZONA2:POBLACIONDEAV. CIRCUNVALACION
05 TanqueInmhoff4.40m x3.60m 01 Und Proyectado
06 Tratamientopreliminar(cámaraderejas,desarenador
y lechodelodos)
01 Und Proyectado
07 Lechodesecadofinalde 8.4m x 2.8m 01 Und Proyectado
08 Pozos de percolaciónh=3.6m 06 Und Proyectado
09 Zanjasdeinfiltración de90m 06 Und Instalación
ZONA3:POBLACIONNUEVAASENTAMIENTO
05 TanqueInmhoff1.60m x2.90m 01 Und Proyectado
06 Tratamientopreliminar(cámaraderejas,
desarenadorylechodelodos)
01 Und Proyectado
07 Lechodesecadofinalde3.6m x 1.2m 01 Und Proyectado
08 Pozos de percolaciónh=2.8m 03 Und Proyectado
09 Zanjasdeinfiltraciónde 40m 03 Und Instalación
d) METASDEL CAPACITACION:
Nº ESTRUCTURA CANTIDAD UNID TIPO DE INTERVENCION
01 Mitigacióndeimpactoambiental 01 Und Intervencióny Cesionesde capacitación
02 Capacitaciónenhábitosdeusode
agua
01 Modulo Cesionesde capacitación
11. MAPADE UBICACIÓNDEL SISTEMADEALCANTARILLADO
La ubicacióndelossistemasdetratamientose ven a continuación:

20
12. PRESUPUESTO TOTAL DEL PROYECTO
El monto total del presupuesto del presente proyecto asciende a S/. 7´256,418.60 (Siete millones
doscientos cincuenta y seis mil cuatrocientos dieciocho con 60/100 Nuevos Soles), FECHA DE
REFERENCIAABRIL DEL 2013, el detalle del costo total es el siguiente:
PRESUPUESTO BASE
a) Red de Agua Potable 1,347,241.39
b) Red de Alcantarillado 1,435,203.42
c) Planta de Tratamiento 2,050,267.83
d) Mitigación de impacto ambiental 63,544.00
COSTO DIRECTO 4,896,256.64
GASTOS GENERALES (10.67%) 522,547.00
UTILIDAD(9%) 440,663.10
SUB TOTAL 5,859,466.74
IGV 18% 1,054,704.01
SUB TOTAL 6,914,170.75

21
SUPERVISION(4.99%) 244,322.72
GASTOS DEEXPEDIENTETECNICO
(2%) 97,925.13
TOTAL PRESUPUESTO 7,256,418.60
13. PLAZO DEEJECUCIÓN.
El tiempoestimadode ejecucióndelpresenteproyecto será de 270 días calendario queequivalena
09 meses.
14. MODALIDADDEEJECUCIONDEOBRA.
La modalidaddeejecucióntendráqueserpor contrata,debidoal montodelpresupuestototal.
15. SISTEMADECONTRATACION.
El sistema de contratación tendrá que ser a suma alzada debida a la naturaleza de la obra.
16. CONCLUSIONESYRECOMENDACIONES.
Una vez concluidos los procedimientos administrativos a fin de contar con el presente proyecto
debidamente aprobado por el organismo correspondiente, se recomienda el inmediato inicio de la
etapade ejecucióndelproyecto,ya quees denecesidadprioritariaenlalocalidaddeChuquibambilla
de la provincia de Grau – Apurímac, para cubrir estas necesidades esenciales tales como son los
servicios de agua potable, alcantarillado yProyectado de la Planta de Tratamiento.

Memoria descriptiva final3 (reparado)

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Memoria descriptiva final3 (reparado)

Más de Jesus Ayerve Tuiro

Último

Memoria descriptiva final3 (reparado)
