Diseño y construcción de un Biodigestor

1. TRABAJO
DE
TEMA: BIO-DIGESTORES M E T O D O LO G Í A
INTEGRANTES:
DE LA
Jener Luna G. INVESTIGACIÓN
Wilfredo Martínez L.
Jonathan Labreau R.
Gerson Silva
Nelson Álvarez
DOCENTE:
Ricardo Rivas
FECHA: 25/07/2011

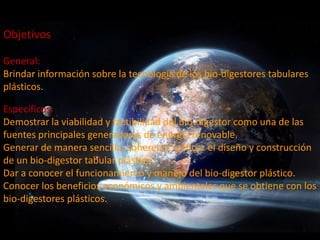

3. Objetivos
General:
Brindar información sobre la tecnología de los bio-digestores tabulares
plásticos.
Específicos:
Demostrar la viabilidad y factibilidad del bio-digestor como una de las
fuentes principales generadoras de energía renovable.
Generar de manera sencilla, coherente y eficaz el diseño y construcción
de un bio-digestor tabular plástico.
Dar a conocer el funcionamiento y manejo del bio-digestor plástico.

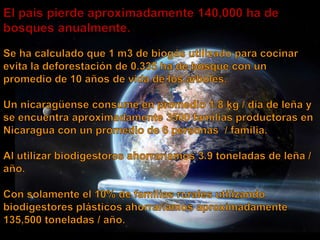

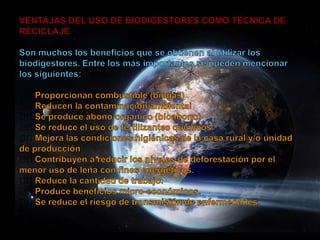

Conocer los beneficios económicos y ambientales que se obtiene con los
bio-digestores plásticos.

12. Mi Biobolsa
¿Cuáles son los requisitos para tener un Sistema Biobolsa?
a. Tener animales; desde dos vacas hasta manadas de 200 cerdos.
b. Tener agua todo el año. La carga diaria es una mezcla de estiércol con agua.
Poder recoger diariamente la cantidad suficiente de estiércol limpio* y fresco. (mínimo una
cubeta de 19 L)
* Estiércol limpio: sin tierra, sin rocas, sin medicamentos antibacteriales, sin exceso de zacate.
c. Estar bien informado acerca de la operación, el cuidado y el funcionamiento del biodigestor.
¿Qué tamaño de Biobolsa necesito?
Para conocer el tamaño de Biobolsa que necesitas, es necesario que conozcas la cantidad de
desecho fresco y limpio que puedes juntar diariamente. A continuación el procedimiento para
conocer la cantidad de desecho diario:
1. Limpia muy bien la zona de recolección.
2. Junta en cubetas o carretillas el desecho de 24 horas. Tienes que saber de cuantos litros es tu
cubeta o carretilla. Cuenta las cubetas que llenaste.
3. Repite los pasos 1 y 2 por 3 días.
4. Suma las cubetas o carretillas de los tres días y calcula el promedio dividiendo el total de
cubetas entre los tres días. El número que resulte es el que deberás utilizar para conocer el
tamaño de tu Biobolsa.

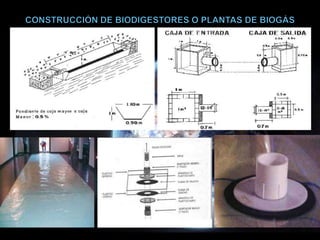

14. ¿Cómo FUNCIONA Sistema Biobolsa?
Sistema Biobolsa es un biodigestor de flujo continuo, esto significa que los desechos
orgánicos ingresa por un extremo de la Biobolsa (reactor), recorren la Biobolsa en un
tiempo de retención hidráulica determinado, y salen tratados por el otro extremo de
la Biobolsa como fertilizante orgánico, produciendo biogás en su recorrido:
1. El Estiércol se mezcla con
agua y se ingresa al reactor. La
mezcla es 1:3 (estiércol: agua)
para bovinos y 1:4 para
porcino, ovino, conejo, caprino y 4. El Biol sale diariamente del
otros reactor en estado líquido y se
almacena, para posteriormente
disponer de él con base en las
necesidades del usuario.
2. La mezcla de estiércol y
agua tiene un tiempo de 3. El Biogás se produce
retención de 30 a 70 días (el
diariamente y se
tiempo depende de la almacena en el
temperatura ambiente en la reservorio que puede
región: Trópico, Centro y
ubicarse arriba de la
Altiplano). La producción de
Biobolsa o cerca de la
Biogás y Biol se hace de
cocina.
manera continua.

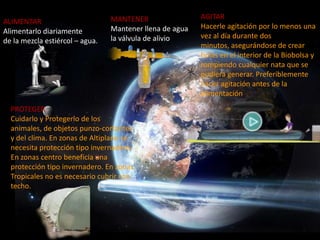

15. MANTENER AGITAR
ALIMENTAR
Mantener llena de agua Hacerle agitación por lo menos una
Alimentarlo diariamente
la válvula de alivio vez al día durante dos
de la mezcla estiércol – agua.
minutos, asegurándose de crear
holas en el interior de la Biobolsa y
rompiendo cualquier nata que se
pudiera generar. Preferiblemente
hacer agitación antes de la
alimentación
PROTEGER
Cuidarlo y Protegerlo de los
animales, de objetos punzo-cortantes
y del clima. En zonas de Altiplano se
necesita protección tipo invernadero.
En zonas centro beneficia una
protección tipo invernadero. En zonas
Tropicales no es necesario cubrir con
techo.

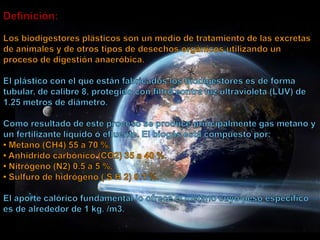

16. Metano, CH4 40 - 70% volumen
Dióxido de carbono, 30 – 60 % volumen
CO2
Sulfuro de hidrógeno, 0 – 3 % volumen
H2S
Hidrógeno, H2 0 – 1% volumen
