Metodologia y diseño

© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 1
Creación del diseño
de red
Diseño y soporte de redes de computadoras

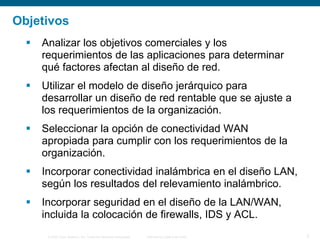

Objetivos
 Analizar los objetivos comerciales y los
requerimientos de las aplicaciones para determinar
qué factores afectan al diseño de red.
 Utilizar el modelo de diseño jerárquico para
desarrollar un diseño de red rentable que se ajuste a
los requerimientos de la organización.
 Seleccionar la opción de conectividad WAN
apropiada para cumplir con los requerimientos de la
organización.
 Incorporar conectividad inalámbrica en el diseño LAN,
según los resultados del relevamiento inalámbrico.
 Incorporar seguridad en el diseño de la LAN/WAN,
incluida la colocación de firewalls, IDS y ACL.

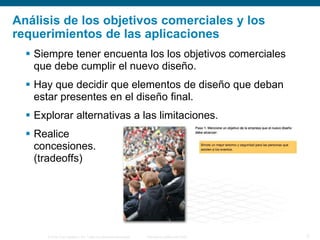

Análisis de los objetivos comerciales y los
requerimientos de las aplicaciones
 Siempre tener encuenta los los objetivos comerciales
que debe cumplir el nuevo diseño.
 Hay que decidir que elementos de diseño que deban
estar presentes en el diseño final.
 Explorar alternativas a las limitaciones.
 Realice
concesiones.
(tradeoffs)

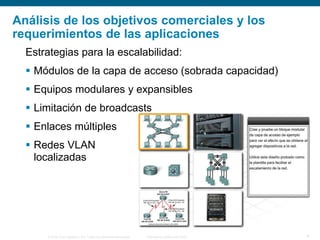

Estrategias para la escalabilidad:
 Módulos de la capa de acceso (sobrada capacidad)
 Equipos modulares y expansibles
 Limitación de broadcasts
 Enlaces múltiples
 Redes VLAN
localizadas

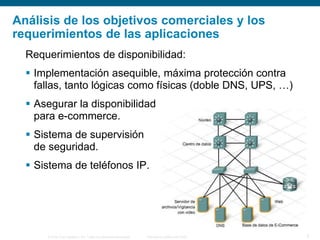

Requerimientos de disponibilidad:
 Implementación asequible, máxima protección contra
fallas, tanto lógicas como físicas (doble DNS, UPS, …)
 Asegurar la disponibilidad
para e-commerce.
 Sistema de supervisión
de seguridad.
 Sistema de teléfonos IP.

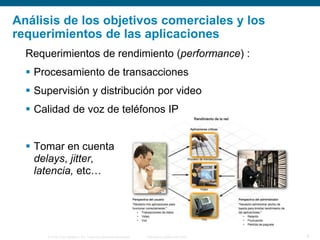

Requerimientos de rendimiento (performance) :
 Procesamiento de transacciones
 Supervisión y distribución por video
 Calidad de voz de teléfonos IP
 Tomar en cuenta
delays, jitter,
latencia, etc…

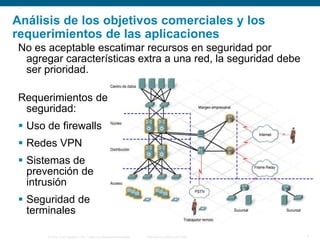

No es aceptable escatimar recursos en seguridad por
agregar características extra a una red, la seguridad debe
ser prioridad.
Requerimientos de
seguridad:
 Uso de firewalls
 Redes VPN
 Sistemas de
prevención de
intrusión
 Seguridad de
terminales

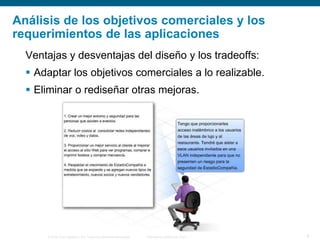

Ventajas y desventajas del diseño y los tradeoffs:
 Adaptar los objetivos comerciales a lo realizable.
 Eliminar o rediseñar otras mejoras.

Utilización del modelo de diseño jerárquico
para desarrollar un diseño de red rentable

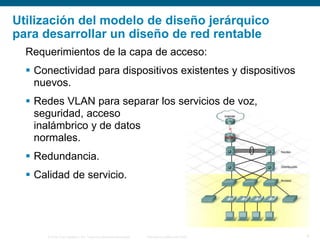

Requerimientos de la capa de acceso:
 Conectividad para dispositivos existentes y dispositivos
nuevos.
 Redes VLAN para separar los servicios de voz,
seguridad, acceso
inalámbrico y de datos
normales.
 Redundancia.
 Calidad de servicio.

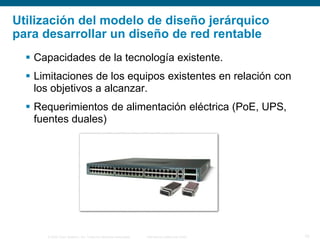

 Capacidades de la tecnología existente.
 Limitaciones de los equipos existentes en relación con
los objetivos a alcanzar.
 Requerimientos de alimentación eléctrica (PoE, UPS,
fuentes duales)

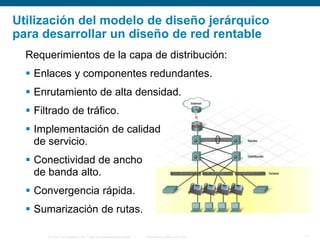

Requerimientos de la capa de distribución:
 Enlaces y componentes redundantes.
 Enrutamiento de alta densidad.
 Filtrado de tráfico.
 Implementación de calidad
de servicio.
 Conectividad de ancho
de banda alto.
 Convergencia rápida.
 Sumarización de rutas.

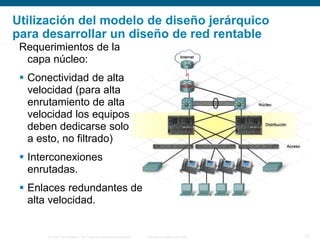

Requerimientos de la
capa núcleo:
 Conectividad de alta
velocidad (para alta
enrutamiento de alta
velocidad los equipos
deben dedicarse solo
a esto, no filtrado)
 Interconexiones
enrutadas.
 Enlaces redundantes de
alta velocidad.

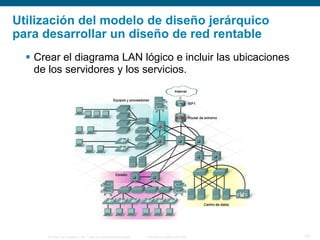

 Crear el diagrama LAN lógico e incluir las ubicaciones
de los servidores y los servicios.

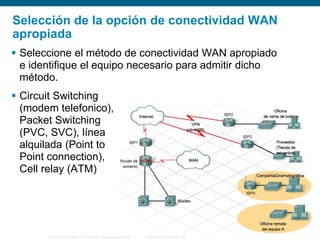

Selección de la opción de conectividad WAN
apropiada

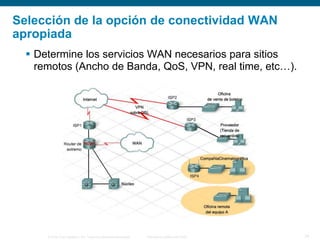

 Determine los servicios WAN necesarios para sitios
remotos (Ancho de Banda, QoS, VPN, real time, etc…).

apropiada
 Seleccione el método de conectividad WAN apropiado
e identifique el equipo necesario para admitir dicho
método.
 Circuit Switching
(modem telefonico),
Packet Switching
(PVC, SVC), línea
alquilada (Point to
Point connection),
Cell relay (ATM)

apropiada
 Implementar enlaces de seguridad (de respaldo) del
enlace Frame Relay, como con una VPN a través de
internet.
 Soporte de trabajadores remotos.

apropiada

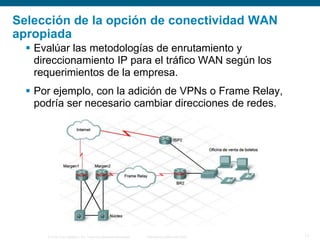

 Evalúar las metodologías de enrutamiento y
direccionamiento IP para el tráfico WAN según los
requerimientos de la empresa.
 Por ejemplo, con la adición de VPNs o Frame Relay,
podría ser necesario cambiar direcciones de redes.

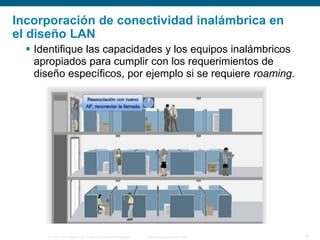

Incorporación de conectividad inalámbrica en
el diseño LAN
 Identifique las capacidades y los equipos inalámbricos
apropiados para cumplir con los requerimientos de
diseño específicos, por ejemplo si se requiere roaming.

el diseño LAN

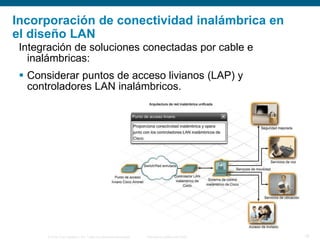

Integración de soluciones conectadas por cable e
inalámbricas:
 Considerar puntos de acceso livianos (LAP) y
controladores LAN inalámbricos.

el diseño LAN

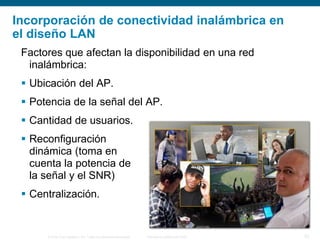

Factores que afectan la disponibilidad en una red
inalámbrica:
 Ubicación del AP.
 Potencia de la señal del AP.
 Cantidad de usuarios.
 Reconfiguración
dinámica (toma en
cuenta la potencia de
la señal y el SNR)
 Centralización.

el diseño LAN

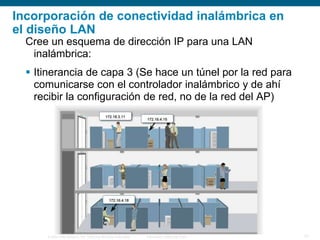

Cree un esquema de dirección IP para una LAN
inalámbrica:
 Itinerancia de capa 3 (Se hace un túnel por la red para
comunicarse con el controlador inalámbrico y de ahí
recibir la configuración de red, no de la red del AP)

Incorporación de seguridad en el diseño de la
LAN/WAN

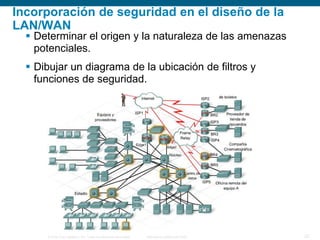

 Determinar el origen y la naturaleza de las amenazas
potenciales.
 Dibujar un diagrama de la ubicación de filtros y
funciones de seguridad.

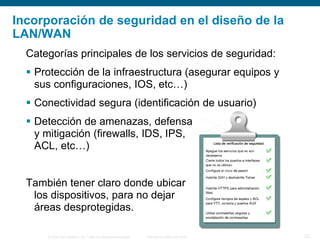

Categorías principales de los servicios de seguridad:
 Protección de la infraestructura (asegurar equipos y
sus configuraciones, IOS, etc…)
 Conectividad segura (identificación de usuario)
 Detección de amenazas, defensa
y mitigación (firewalls, IDS, IPS,
ACL, etc…)
También tener claro donde ubicar
los dispositivos, para no dejar
áreas desprotegidas.
LAN/WAN

LAN/WAN

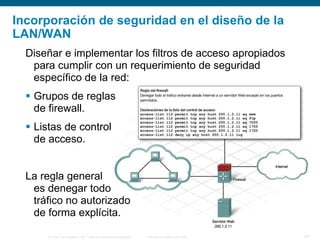

Diseñar e implementar los filtros de acceso apropiados
para cumplir con un requerimiento de seguridad
específico de la red:
 Grupos de reglas
de firewall.
 Listas de control
de acceso.
La regla general
es denegar todo
tráfico no autorizado
de forma explícita.

LAN/WAN

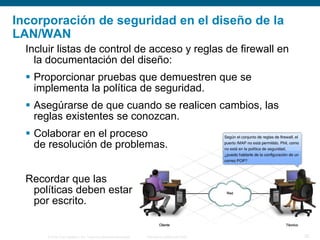

Incluir listas de control de acceso y reglas de firewall en
la documentación del diseño:
 Proporcionar pruebas que demuestren que se
implementa la política de seguridad.
 Asegúrarse de que cuando se realicen cambios, las
reglas existentes se conozcan.
 Colaborar en el proceso
de resolución de problemas.
Recordar que las
políticas deben estar
por escrito.

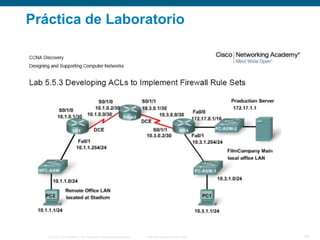

Práctica de Laboratorio

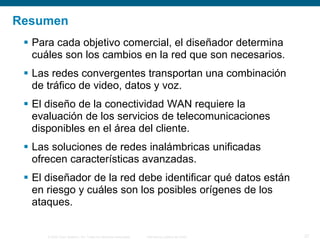

Resumen
 Para cada objetivo comercial, el diseñador determina
cuáles son los cambios en la red que son necesarios.
 Las redes convergentes transportan una combinación
de tráfico de video, datos y voz.
 El diseño de la conectividad WAN requiere la
evaluación de los servicios de telecomunicaciones
disponibles en el área del cliente.
 Las soluciones de redes inalámbricas unificadas
ofrecen características avanzadas.
 El diseñador de la red debe identificar qué datos están
en riesgo y cuáles son los posibles orígenes de los
ataques.
