Una WAN es una red de comunicación de datos que opera más allá del alcance geográfico de una LAN. Las WAN operan en las capas 1 y 2 del modelo OSI. La arquitectura empresarial de Cisco expande el modelo de diseño jerárquico mediante la subdivisión de la red empresarial en las áreas física, lógica y funcional. La selección de una tecnología WAN requiere considerar su propósito, alcance geográfico, requerimientos de tráfico y si usará infraestructura pública o

1. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE I Chapter 6 1
Servicios en una red
WAN convergente
Accediendo la WAN – Capítulo 1

2. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 2

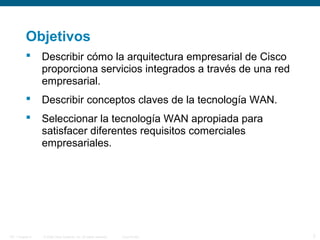

Objetivos
 Describir cómo la arquitectura empresarial de Cisco
proporciona servicios integrados a través de una red
empresarial.
 Describir conceptos claves de la tecnología WAN.
 Seleccionar la tecnología WAN apropiada para
satisfacer diferentes requisitos comerciales
empresariales.

3. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE I Chapter 6 3
1.1 Provisión de Servicios
Integrados a la Empresa
Accediendo la WAN – Capítulo 1

4. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 4

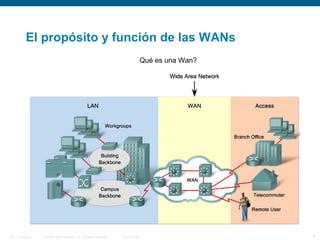

El propósito y función de las WANs
Qué es una Wan?

5. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 5

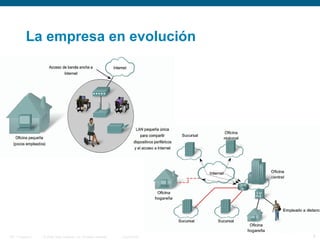

La empresa en evolución

6. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 6

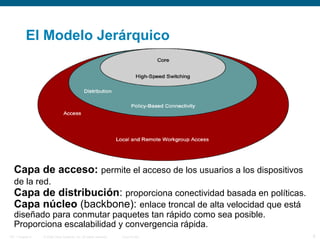

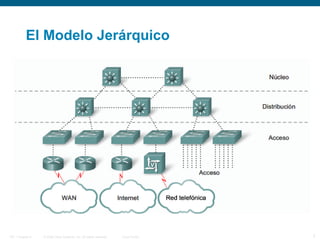

El Modelo Jerárquico
Capa de acceso: permite el acceso de los usuarios a los dispositivos
de la red.
Capa de distribución: proporciona conectividad basada en políticas.
Capa núcleo (backbone): enlace troncal de alta velocidad que está
diseñado para conmutar paquetes tan rápido como sea posible.
Proporciona escalabilidad y convergencia rápida.

7. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 7
El Modelo Jerárquico

8. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 8

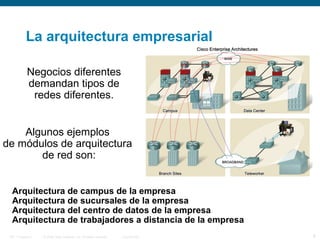

La arquitectura empresarial
Arquitectura de campus de la empresa
Arquitectura de sucursales de la empresa
Arquitectura del centro de datos de la empresa
Arquitectura de trabajadores a distancia de la empresa
Algunos ejemplos
de módulos de arquitectura
de red son:
Negocios diferentes
demandan tipos de
redes diferentes.

9. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 9
Módulos de la arquitectura empresarial
La Arquitectura empresarial de Cisco está diseñada para proporcionar una
planificación para el crecimiento de la misma.
Está compuesta por módulos que representan vistas específicas que se centran
en cada lugar de la red. Cada módulo tiene una infraestructura de red diferente
con servicios y aplicaciones que se extienden a través de los módulos.

10. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 10

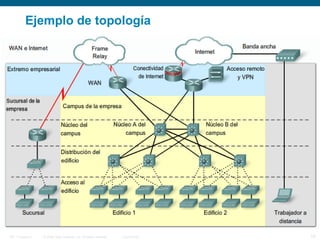

Ejemplo de topología

11. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE I Chapter 6 11
Conceptos de tecnología WAN
Accediendo la WAN – Capítulo 1

12. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 12

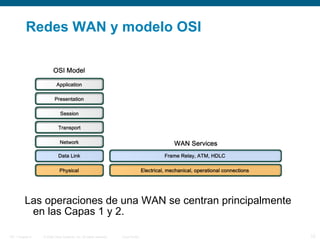

Redes WAN y modelo OSI
Las operaciones de una WAN se centran principalmente
en las Capas 1 y 2.

13. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 13

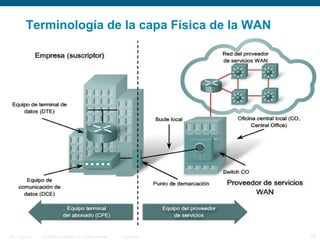

Terminología de la capa Física de la WAN

14. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 14

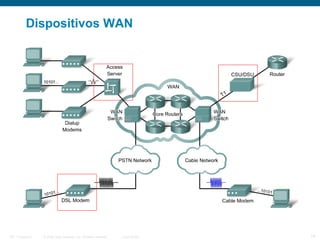

Dispositivos WAN

15. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 15

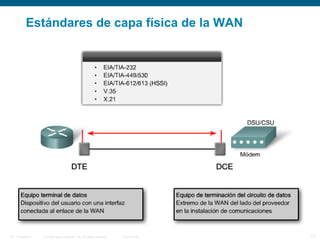

Estándares de capa física de la WAN

16. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 16

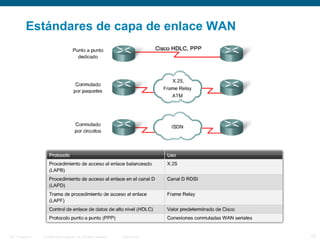

Estándares de capa de enlace WAN

17. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 17
Encapsulación WAN

18. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 18

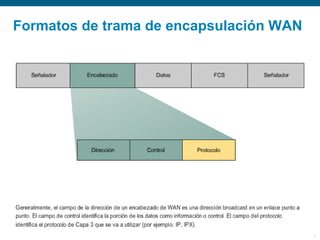

Formatos de trama de encapsulación WAN

19. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 19

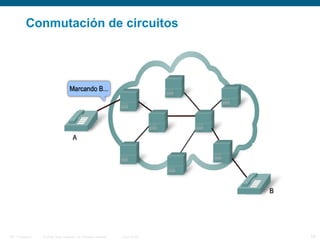

Conmutación de circuitos

20. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 20

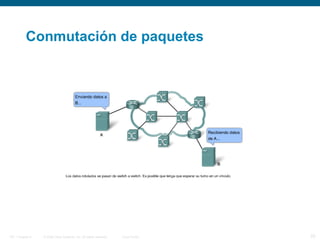

Conmutación de paquetes

21. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE I Chapter 6 21
Opciones de conexión de Internet
Accediendo la WAN – Capítulo 1

22. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 22

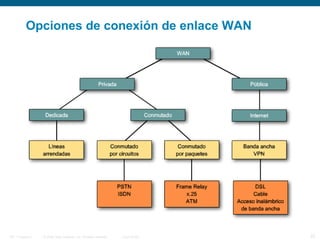

Opciones de conexión de enlace WAN

23. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 23
Líneas arrendadas

24. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 24

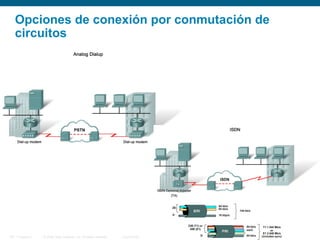

Opciones de conexión por conmutación de
circuitos

25. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 25

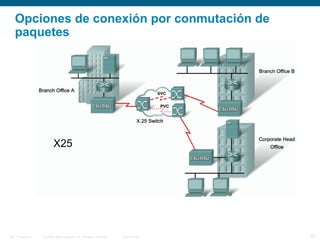

Opciones de conexión por conmutación de
paquetes
X25

26. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 26

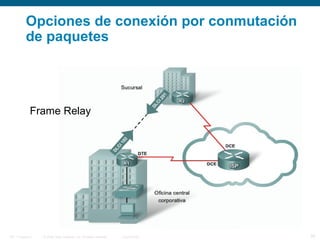

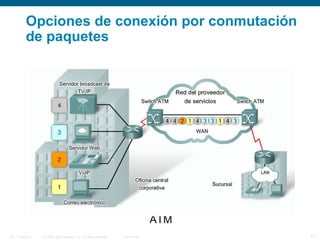

Opciones de conexión por conmutación
de paquetes
Frame Relay

27. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 27
Opciones de conexión por conmutación
de paquetes
ATM

28. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 28
Servicios de Banda Ancha
ADSL

29. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 29

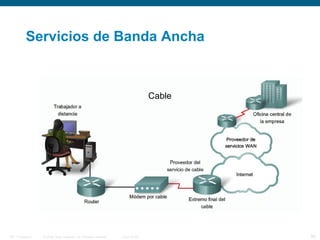

Servicios de Banda Ancha
Cable

30. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 30

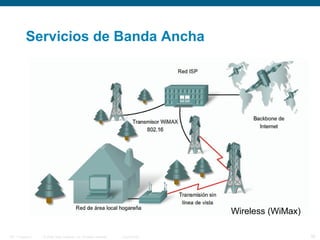

Servicios de Banda Ancha
Wireless (WiMax)

31. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 31

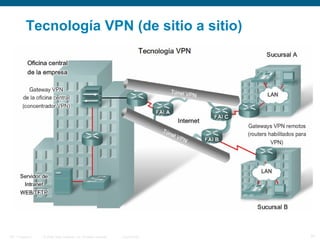

Tecnología VPN (de sitio a sitio)

32. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 32

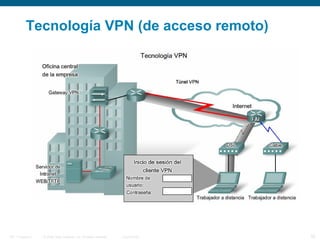

Tecnología VPN (de acceso remoto)

33. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 33

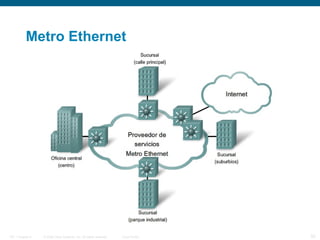

Metro Ethernet

34. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 34

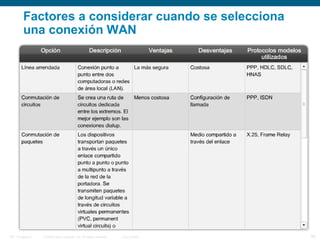

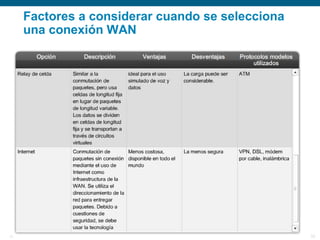

Factores a considerar cuando se selecciona
una conexión WAN

35. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 35
Factores a considerar cuando se selecciona
una conexión WAN

36. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 36

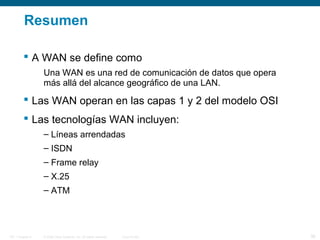

Resumen
 A WAN se define como
Una WAN es una red de comunicación de datos que opera
más allá del alcance geográfico de una LAN.
 Las WAN operan en las capas 1 y 2 del modelo OSI
 Las tecnologías WAN incluyen:
– Líneas arrendadas
– ISDN
– Frame relay
– X.25
– ATM

37. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 37
Resumen
 Arquitectura empresarial de Cisco
– La arquitectura empresarial de Cisco expande el modelo de
diseño jerárquico mediante la subdivisión de la red empresarial
en las áreas física, lógica y funcional.
 La selección de una tecnología WAN apropiada
requiere considerar:
– Propósito de las WAN
– Alcance geográfico de la WAN
– Requerimientos de tráfico
– Si la WAN va a usar infraestructura pública o privada

38. © 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 38
