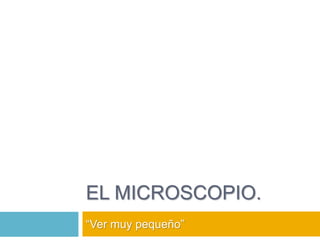

1. EL MICROSCOPIO.
“Ver muy pequeño”

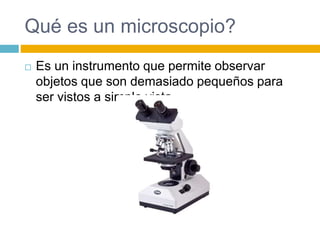

2. Qué es un microscopio?
 Es un instrumento que permite observar
objetos que son demasiado pequeños para
ser vistos a simple vista.

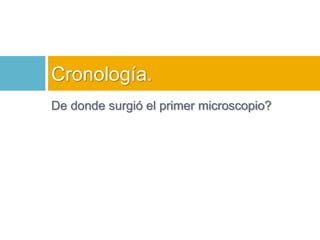

3. Cronología.
De donde surgió el primer microscopio?

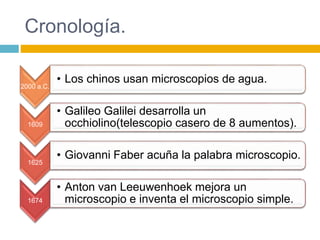

4. Cronología.
2000 a.C.
• Los chinos usan microscopios de agua.
1609
• Galileo Galilei desarrolla un
occhiolino(telescopio casero de 8 aumentos).
1625
• Giovanni Faber acuña la palabra microscopio.
1674
• Anton van Leeuwenhoek mejora un
microscopio e inventa el microscopio simple.

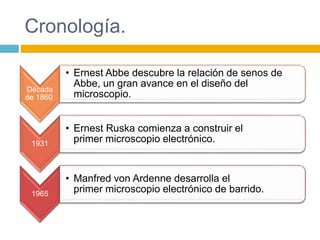

5. Cronología.
Década
de 1860
• Ernest Abbe descubre la relación de senos de
Abbe, un gran avance en el diseño del
microscopio.
1931
• Ernest Ruska comienza a construir el
primer microscopio electrónico.
1965
• Manfred von Ardenne desarrolla el
primer microscopio electrónico de barrido.

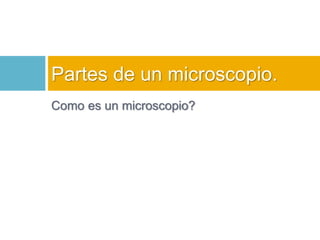

6. Partes de un microscopio.
Como es un microscopio?

7. Partes del microscopio.
Pie.
Brazo.
Revólver.
Platina.
Tornillo macro métrico.
Tornillo micrométrico.
Lámpara.
Diafragma.
Ocular.
Objetivos.

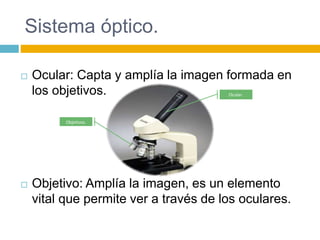

8. Sistema óptico.
 Ocular: Capta y amplía la imagen formada en
los objetivos.
Ocular.
Objetivos.
 Objetivo: Amplía la imagen, es un elemento
vital que permite ver a través de los oculares.

9. Sistema de iluminación.
 Condensador: lente que concentra los rayos
luminosos sobre la preparación.
 Diafragma: regula la cantidad de luz que llega
al condensador.
 Foco: dirige los rayos luminosos hacia el
condensador.

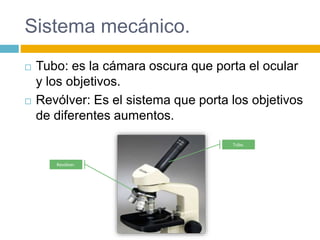

10. Sistema mecánico.
 Tubo: es la cámara oscura que porta el ocular
y los objetivos.
 Revólver: Es el sistema que porta los objetivos
de diferentes aumentos.
Revólver.
Tubo.

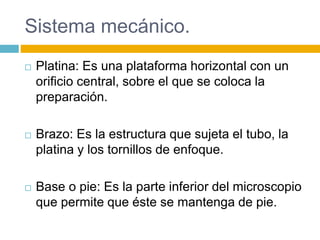

11. Sistema mecánico.
 Platina: Es una plataforma horizontal con un
orificio central, sobre el que se coloca la
preparación.
 Brazo: Es la estructura que sujeta el tubo, la
platina y los tornillos de enfoque.
 Base o pie: Es la parte inferior del microscopio
que permite que éste se mantenga de pie.

12. Tornillos macro y micrométrico.
 El macro métrico permite desplazamientos
amplios para un enfoque inicial.
 Los micrométricos desplazamientos muy
cortos, para el enfoque más preciso.
Tornillo macro métrico.
Tornillo micrométrico.

13. Aumento y enfoque.
Como aumenta la imagen un microscopio?

14. Aumento del microscopio.
 El microscopio aumenta varias veces la
imagen de lo que vamos a observar.
El microscopio cuenta con tres objetivos que
son:
 Seco débil (10x) = aumenta 100 veces
 Seco fuerte (40x) = aumenta 400 veces
 Objetivo de inmersión (100x) = aumenta 1000
veces

15. Técnicas de enfoque de un
microscopio.
 Enfocar un microscopio adecuadamente es la
clave para ver todos los pequeños detalles.
 Un microscopio casi nunca tiene el enfoque
correcto la primera vez que se utiliza para ver
una muestra.

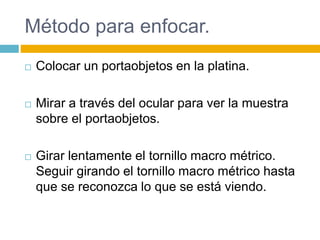

16. Método para enfocar.
 Colocar un portaobjetos en la platina.
 Mirar a través del ocular para ver la muestra
sobre el portaobjetos.
 Girar lentamente el tornillo macro métrico.
Seguir girando el tornillo macro métrico hasta
que se reconozca lo que se está viendo.

17. Método para enfocar.
 Girar el tornillo micrométrico. Seguir girando
hasta que los intrincados detalles de tu
muestra comiencen a ser visibles.
 Girar el diafragma del microscopio.

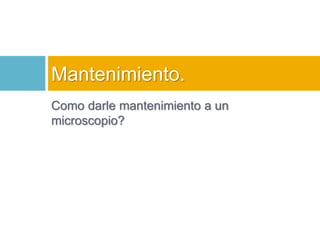

18. Mantenimiento.
Como darle mantenimiento a un
microscopio?

19. Rutinas importantes.
 Verificar el ajuste de la plataforma mecánica.
 Comprobar el ajuste del mecanismo de
enfoque.
 Verificar el funcionamiento del diafragma.
 Limpiar todos los componentes mecánicos.
 Lubricar el microscopio de acuerdo con las
recomendaciones del fabricante.
 Verificar el alineamiento óptico.

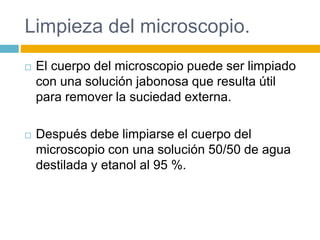

20. Limpieza del microscopio.
 El cuerpo del microscopio puede ser limpiado
con una solución jabonosa que resulta útil
para remover la suciedad externa.
 Después debe limpiarse el cuerpo del
microscopio con una solución 50/50 de agua
destilada y etanol al 95 %.

21. Limpieza del microscopio.
 Las partes mecánicas deben ser lubricados de
forma periódica con aceite fino de máquina,
para permitir su desplazamiento suave.

22. Almacenamiento.
 Asegurarse que el área en que se instale el
microscopio esté protegido del polvo y la
humedad.
 Confirmar que el lugar seleccionado esté
alejado de lugares como donde se trabajen
sustancias químicas.
 Verificar que el lugar seleccionado cuente con
una toma eléctrica en buen estado.

23. Instalación.
 Instalar el microscopio sobre una superficie
nivelada de estructura rígida, bajo la
cual exista espacio suficiente para que el
usuario.
 Procurar no mover el microscopio de su sitio
de instalación.
 Cubrir el microscopio con un protector de
polvo si no se usa por períodos de tiempo
largos.

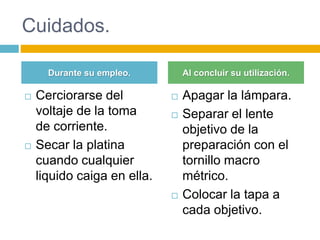

24. Cuidados.
Durante su empleo. Al concluir su utilización.
 Cerciorarse del
voltaje de la toma
de corriente.
 Secar la platina
cuando cualquier
liquido caiga en ella.
 Apagar la lámpara.
 Separar el lente
objetivo de la
preparación con el
tornillo macro
métrico.
 Colocar la tapa a
cada objetivo.

25. Tipos de microscopio.
Cuantos microscopios existen?

26. Microscopio óptico.
Se utilizan
especialmen
te para
examinar
objetos
transparente
s, o cortados
en láminas
tan finas que
se
transparenta
n.

27. Microscopio compuesto.
Un
microscopio
compuesto
es un
microscopio
óptico con
más de un
lente.

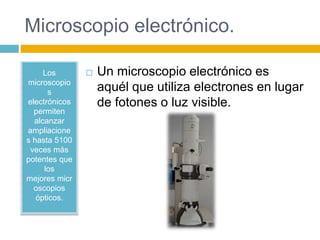

28. Microscopio electrónico.
Los
microscopio
s
electrónicos
permiten
alcanzar
ampliacione
s hasta 5100
veces más
potentes que
los
mejores micr
oscopios
ópticos.
 Un microscopio electrónico es
aquél que utiliza electrones en lugar
de fotones o luz visible.

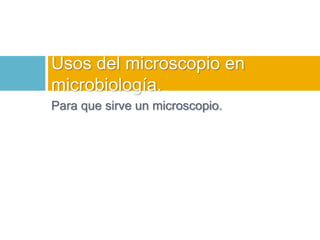

29. Usos del microscopio en
microbiología.
Para que sirve un microscopio.

30. Usos en microbiología.
 Es un instrumento vital en esta ciencia, que de
el nació.
 Se utiliza para observar microorganismos.
 Para la investigación de Microorganismos.
