- 1. Nicole Salgado Cortes(MSc) Unidad de Microscopía Avanzada Medicina Facultad de Medicina Pontificia Universidad Cátólica de Chile
- 2. ¿QUÉ ES LA MICROSCOPÍAELECTRÓNICA?

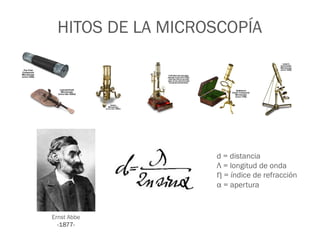

- 3. HITOS DE LAMICROSCOPÍA Ernst Abbe -1877- d = distancia Λ = longitud de onda Ƞ = índice de refracción α = apertura

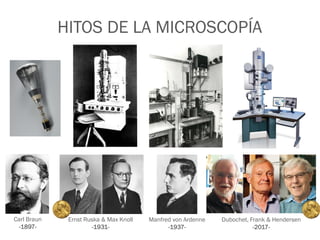

- 4. HITOS DE LAMICROSCOPÍA Ernst Ruska & Max Knoll -1931- Manfred von Ardenne -1937- Carl Braun -1897- Dubochet, Frank & Hendersen -2017-
- 5. Super Resolu ción RESOLUCIÓN Poder de resoluciónde los microscopios OJO HUMANO MICROSCOPIOS ÓPTICOS MICROSCOPIOS ELECTRÓNICOS
- 6.

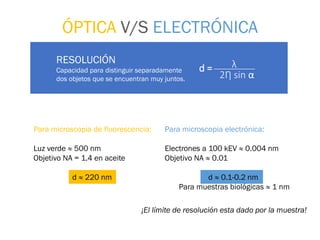

- 7. Para microscopia electrónica: Electronesa 100 kEV ≈ 0.004 nm Objetivo NA ≈ 0.01 d ≈ 0.1-0.2 nm Para muestras biológicas ≈ 1 nm Para microscopia de fluorescencia: Luz verde ≈ 500 nm Objetivo NA = 1.4 en aceite d ≈ 220 nm ÓPTICA V/S ELECTRÓNICA RESOLUCIÓN Capacidad para distinguir separadamente dos objetos que se encuentran muy juntos. λ 2Ƞ sin α d = ¡El límite de resolución esta dado por la muestra!

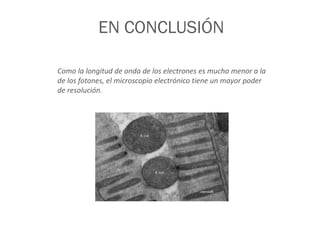

- 8. Como la longitudde onda de los electrones es mucho menor a la de los fotones, el microscopio electrónico tiene un mayor poder de resolución. EN CONCLUSIÓN
- 9. ÓPTICA V/S ELECTRÓNICA VENTAJAS •Imaging en células vivas • Marca en múltiples señales (colores) DESVENTAJAS • Resolución limitada por la difracción de la luz • Mala resolución en el eje Z (>600nm) • Bajo reconocimiento de estructuras y compartimentos, requiere marcaje. • Imágenes de la superficie son limitadas. VENTAJAS • Alta resolución solo limitada por la muestra • Reconocimiento de estructuras sin necesidad de marca DESVENTAJAS • Solo muestras fijadas • Limitado a muestras ultradelgadas (TEM) o superficie (SEM) • Baja sensibilidad a marca, alto background. • Requiere tiempo y personal altamente calificado.
- 10. PRINCIPIOS DE MICROSCOPÍA ELECTRONICA 1.Fuentede electrones 2.Aceleración 3.Enfoque 4.Muestra 5.Detección 6.Columna al vacío

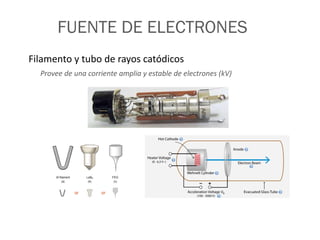

- 11. FUENTE DE ELECTRONES Filamentoy tubo de rayos catódicos Provee de una corriente amplia y estable de electrones (kV)

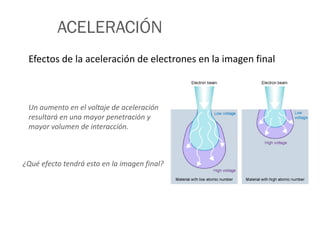

- 12. ACELERACIÓN Un aumento enel voltaje de aceleración resultará en una mayor penetración y mayor volumen de interacción. Efectos de la aceleración de electrones en la imagen final ¿Qué efecto tendrá esto en la imagen final?
- 13. LENTES ELECTROMAGNETICOS Los lenteselectromagnéticos emulan la acción de un lente óptico, enfocando electrones paralelos en un punto focal.

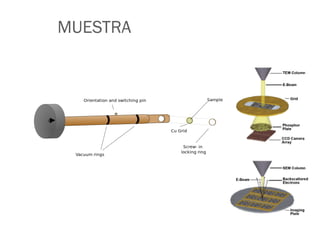

- 14.

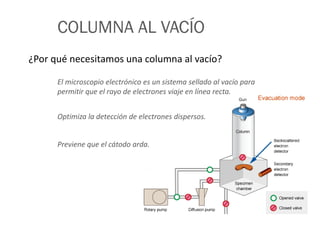

- 15. COLUMNA AL VACÍO ¿Porqué necesitamos una columna al vacío? Optimiza la detección de electrones dispersos. El microscopio electrónico es un sistema sellado al vacío para permitir que el rayo de electrones viaje en línea recta. Previene que el cátodo arda.

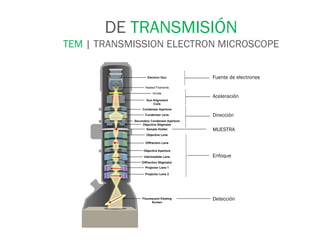

- 16. Fuente de electrones Aceleración Dirección MUESTRA Enfoque Detección DETRANSMISIÓN TEM | TRANSMISSION ELECTRON MICROSCOPE

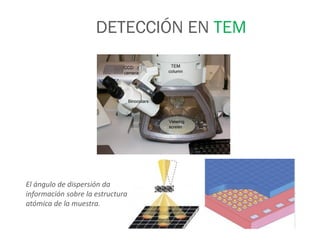

- 17. DETECCIÓN EN TEM Elángulo de dispersión da información sobre la estructura atómica de la muestra.

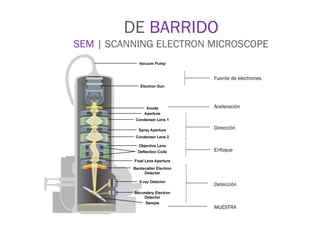

- 18. DE BARRIDO SEM |SCANNING ELECTRON MICROSCOPE Fuente de electrones Aceleración Dirección MUESTRA Enfoque Detección
- 19. DETECCIÓN EN SEM Electronessecundarios Back-scatter Rayos X Mapeo de la muestra Características químicas Topografía de la superficie

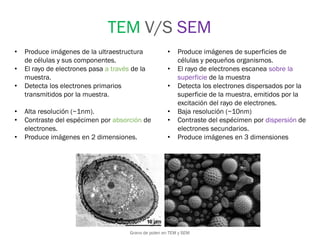

- 20. TEM V/S SEM •Produce imágenes de la ultraestructura de células y sus componentes. • El rayo de electrones pasa a través de la muestra. • Detecta los electrones primarios transmitidos por la muestra. • Alta resolución (~1nm). • Contraste del espécimen por absorción de electrones. • Produce imágenes en 2 dimensiones. • Produce imágenes de superficies de células y pequeños organismos. • El rayo de electrones escanea sobre la superficie de la muestra • Detecta los electrones dispersados por la superficie de la muestra, emitidos por la excitación del rayo de electrones. • Baja resolución (~10nm) • Contraste del espécimen por dispersión de electrones secundarios. • Produce imágenes en 3 dimensiones Grano de polen en TEM y SEM
- 21. PREPARACIÓN DE LAMUESTRA ¿POR QUÉ ES IMPORTANTE? Alga sin contraste Alga con contraste por materiales pesados ¡El límite de resolución esta dado por la muestra!

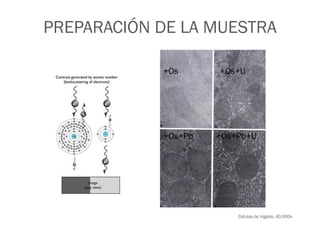

- 22. PREPARACIÓN DE LAMUESTRA Células de hígado, 40,000x +Os +Os+U +Os+Pb +Os+Pb+U

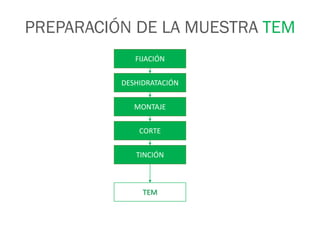

- 23. PREPARACIÓN DE LAMUESTRA TEM FIJACIÓN DESHIDRATACIÓN MONTAJE CORTE TINCIÓN TEM
- 24. FIJACIÓN Función: preservar eltejido (ultraestructura) lo más parecido a su estado natural. Desactivar enzimas proteolíticas. Proteger la muestra de daño externo. Procesamiento y tinción.
- 25. DESHIDRATACIÓN Función: Sustituir elagua de la muestra por un solvente. Etc, etc...

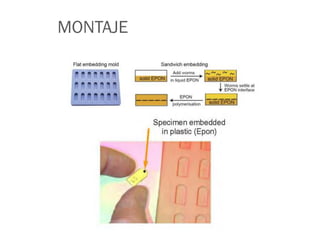

- 26.
- 27. CORTE Muestras ultra delgadas50-200 nm
- 28.

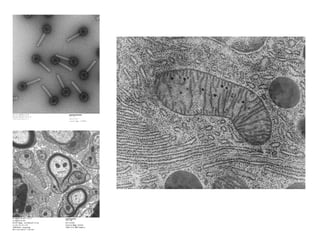

- 30. PREPARACIÓN DE LAMUESTRA SEM FIJACIÓN DESHIDRATACIÓN RECUBRIMIENTO SEM
- 31. MATERIAL CONDUCTIVO Low-voltage micrograph(300 V) of distribution of adhesive droplets on a Post-it note. No conductive coating was applied: such a coating would alter this fragile specimen.
- 32.

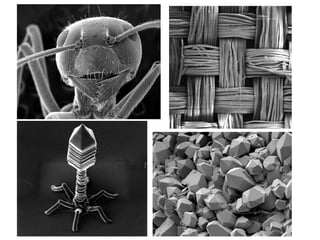

- 34. TÉCNICAS AVANZADAS PARA MICROSCOOPÍAELECTRÓNICA
- 35.

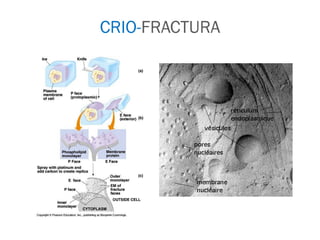

- 36.

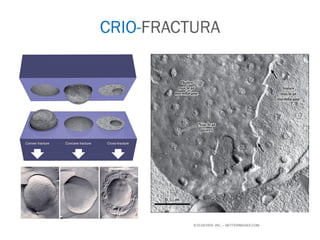

- 37.
- 38.

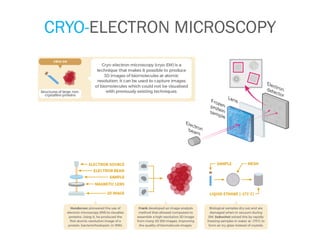

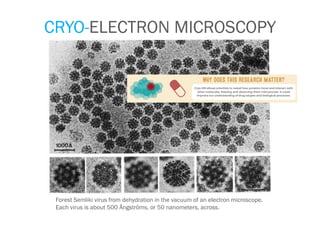

- 39. CRYO-ELECTRON MICROSCOPY Forest Semlikivirus from dehydration in the vacuum of an electron microscope. Each virus is about 500 Ångströms, or 50 nanometers, across.
- 40.
- 41.
- 42.

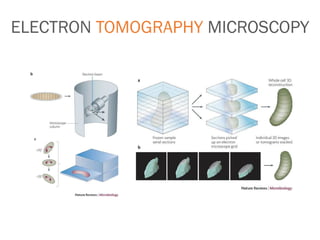

- 43. 3D view ofthe model of the Pd/multiwall CNTs showing the high filling efficiency of the nanotubes by palladium particles (in red, gold particles; blue, palladium particles; green, carbon nanotube; pink, amorphous residues). ELECTRON TOMOGRAPHY MICROSCOPY
